Канализационный обратный клапан

0 70

Временами мы сталкиваемся с ситуацией, когда по канализационным трубам их содержимое течет в обратном направлении. Основная причина этого явления — засор в канализации. В частном доме это может случиться при переполнении колодца. Избежать подобной неприятности можно. Надо поставить обратный клапан на канализацию. Это несложное, но эффективное устройство полностью блокирует обратный ход стоков.

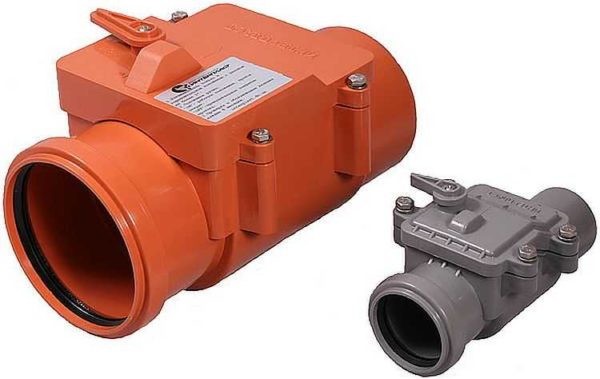

Канализационный обратный клапан

Для разных диаметров труб

Для чего и кому он нужен

Содержание статьи:

Назначение обратного клапана для канализации — перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения — квартиры нижних этажей в многоэтажках, особенно в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» — горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку — унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо ставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру. Правда, проблема появится у тех, кто живет этажом выше — фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан. Выше этого уровня столб стоков обычно не поднимается — он продавливает пробку, всё уходит.

Однако жителям высоких этажей не стоит радоваться — пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией — кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка. В этом случае могут «зафонтанировать» унитазы на любом этаже — зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл поставить обратный клапан — «на всякий случай».

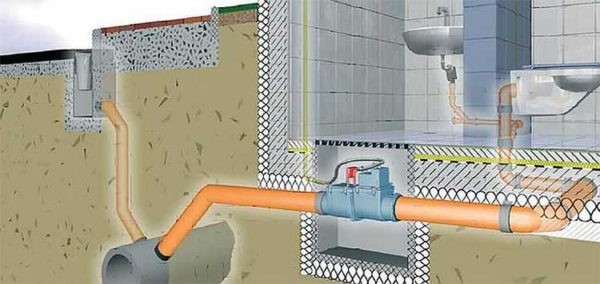

Канализационный обратный клапан

Пример установки в частном доме

Третья группа потребителей — владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход стоков был невозможен. Даже если и так, многие предпочитают перестраховаться, чем потом выгребать дурно пахнущие «сокровища» из дома. Обратный клапан на канализацию в частном доме выполняет еще и другую функцию — не дает через канализационную трубу проникнуть грызунам и другой живности.

Вентиляция в ванной и туалете описана тут.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх, не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

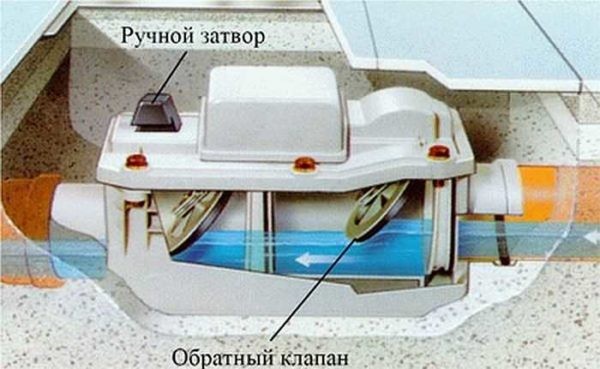

Канализационный обратный клапан

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее, проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому, что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину, та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков «с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

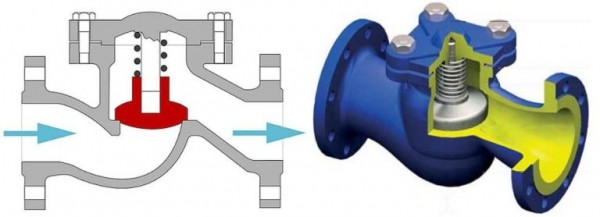

Канализационный обратный клапан

Схема устройства подъемного канализационного клапана

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

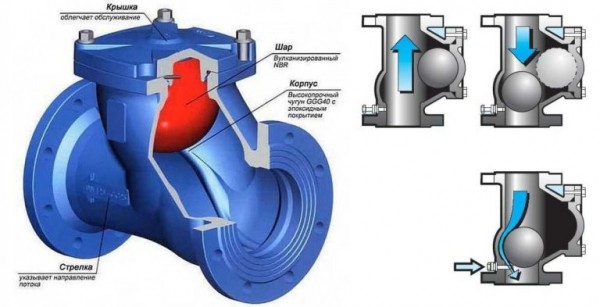

Канализационный обратный клапан

Строение шарового обратного клапана на канализацию

Когда в трубе сухо, он перекрывает сечение при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении: шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Для чего нужен в канализации воздушный клапан и как его поставить, читайте тут.

Межфланцевый

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.

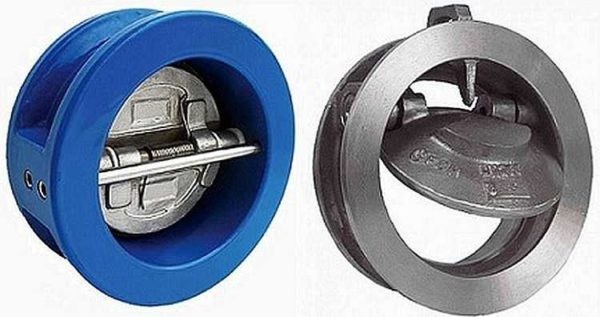

Канализационный обратный клапан

Межфланцевый обратный клапан

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.

Из чего делают и каких размеров бывают

Наиболее распространенные обратные клапана на канализацию — из пластика (ПВХ) и чугуна. Если канализационные трубы у вас пластиковые, имеет смысл ставить такой же клапан, подобрав его по размеру. Точно такая же ситуация с чугуном. Дело не в том, что материалы не подходят, а в необходимости дополнительных переходников, которые делают конструкцию еще более громоздкой.

По способу установки запорный клапан на канализацию может быть горизонтальным и вертикальным. Выбирают вид в зависимости от места установки. Ставится он обязательно того же диаметра, что и труба, сужения не допускаются. Соответственно, под каждый размер есть клапана. Параметры некоторых приведены в таблице.

Название/производительДиаметр Материал корпуса/заслонкиОбласть применения ЦенаПримечания
VIEGA / Германия

Канализационный обратный клапан

С двумя клапанами
110 мм полипропилен/полипропилен Наружная канализация 150$ Две заслонки, вторая -с ручной блокировкой
CAPRICORN / Польша

Канализационный обратный клапан

Для внутренней канализации
50 мм полипропилен/полинпропилен Внутренняя канализация 25$ Одинарный клапан
Mc Alpine / Шотландия

Канализационный обратный клапан

Простая конструция
32,40,50,90,110 мм пластик Внутренняя разводка 11-21$ Имеет небольшие габариты
Capricorn / Польша

Канализационный обратный клапан

С клапаном из нержавеющей стали
110 мм, 160 мм ABS/нержавеющая сталь Универсальный 53-84$ Аварийный ручной режим закрывания
Ostendorf / Германия

Канализационный обратный клапан

Немецкий обратный канализационный клапан
50 мм / 110 мм ПВХ/ПВХ Универсальный 13-24$ Аварийная ручная блокировка
Политрон / Россия

Канализационный обратный клапан

Российский запорный канализационный клапан
110 мм Полипропилен Наружная укладка 14$ Аварийная ручная блокировка
Политэк / Россия

Канализационный обратный клапан

Производитель Политэк
110 мм Полипропилен Наружная укладка 23$ Аварийная ручная блокировка

Когда и куда ставить

Как уже говорили, обратный клапан на канализацию — устройство довольно громоздкое. В квартирах обычно санузлы маленькие, место найти сложно, но приходится — если не хотите иметь гейзер вместо унитаза.

Точные размеры канализационных клапанов зависят от диаметра трубы, на которую устройство ставят. Например, для 100 диаметра канализационной трубы минимальная длина — 40 см, высота и ширина — чуть меньше. Такой ящик надо установить перед входом в стояк.

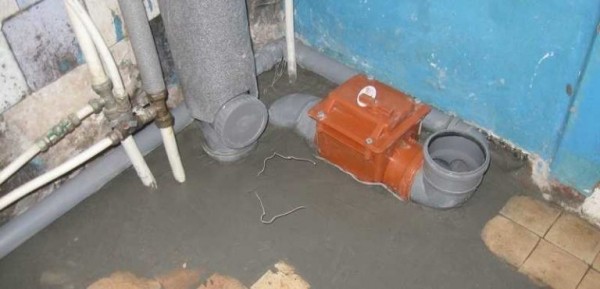

Канализационный обратный клапан

Обратный клапан для канализации установлен

При этом часто приходится разбивать пол, уложенную уже плитку — надо совместить отверстия в корпусе с трубами, отцентровать всё, проследить за требуемым углом наклона. Особенно «радует» такая перспектива, если недавно сделан ремонт. В этом случае тоже есть вариант — врезать обратный клапан в стояк выше вашего входа. Но на такие работы — вмешательство в общедомовую систему (установка сантехнических приборов на вашем отводе под эту категорию не попадает), а на них требуется письменное разрешение, придется оповещать жильцов, перекрывать воду, работать будут представители эксплуатационной организации или водоканала. В общем, морока та еще, потому такой способ решения проблемы применяют очень редко.

Если места для общего устройства не нашлось, ставят обратные канализационные клапана на каждый сантехнический прибор — отдельно на унитаз, ванну, умывальник, раковину и т. п. Это если к стояку отдельно идут трубы от каждого из приборов. Если же у вас только два направления — на унитаз, а потом на ванну, умывальник, мойку и т. д., то обойдется установкой двух устройств — один персональный на унитаз (диаметр совпадает с диаметром выходного патрубка) и второй — общий, на ветку, которая идет ко всем остальным приборам. Его размер должен совпадать с диаметром трубы разводки, а чаще всего это 50 мм.

Как ставить унитаз своими руками смотрите тут.

Правила монтажа

Основное что надо учесть — направление движения стоков. На корпусе оно обозначено большой стрелкой. Устройство надо поворачивать так, чтобы нормальное направление стоков совпадало со стрелкой. Далее особенности установки таковы:

  • Установка пластикового обратного клапана на канализацию происходит стандартным для этого вида труб способом: имеется раструб и уплотнительная резинка. Прямой край трубы вставляется в этот раструб. Такое соединение уже герметично, но для большей надежности место стыка можно дополнительно промазать сантехническим силиконом.
  • Установка чугунных моделей — при помощи уплотняющих резинок и болтов, стягивающих монтажные пластины, встречаются модели с раструбами — под традиционную установку на паклю и заливку шва герметиком.
  • Ставить надо так, чтобы была возможность свободного доступа к крышке — периодически обратный клапан на канализацию засоряется, так что его необходимо чистить.

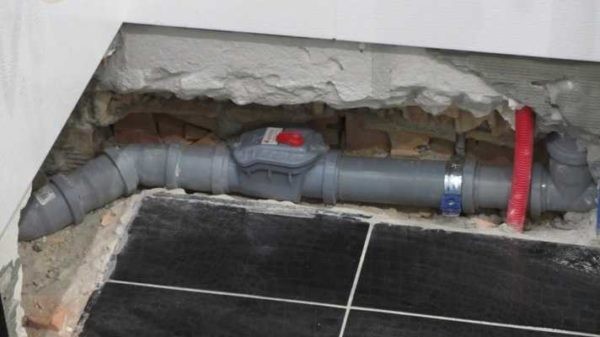

    Канализационный обратный клапан

    Надо будет обеспечить возможность доступа к крышке — поставить съемную решетку
