Канализация в доме: как это делается

Как правило, прокладка всех коммуникаций проектируется одновременно со строительством здания, но иногда канализация в доме на сваях или на ленточном фундаменте монтируется гораздо позднее, что вызывает массу неудобств. Тем не менее, обеспечение в жилом здании такого удобства является необходимым требованием элементарных санитарных норм, так что, несмотря на различные препятствия, сточные трубы нужны в любом случае.

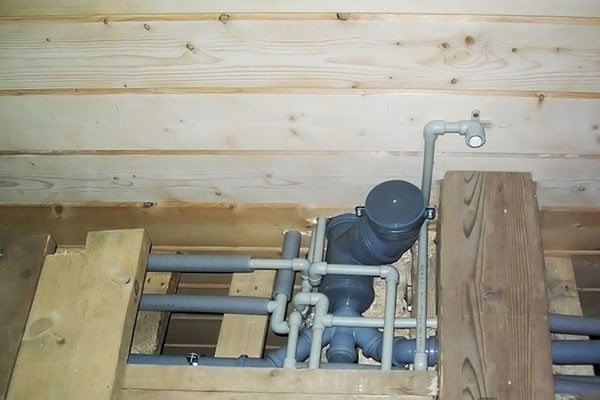

Водопровод и канализация в деревянном доме

Вы можете сделать такой трубопровод самостоятельно, и мы поговорим об этом ниже, а также посмотрим видео в этой статье.

Канализация в частном доме

Соблюдаем уклон

Примечание. Когда монтируется канализация дома в частном секторе, то для этого используются в основном пластиковые трубы диаметром 50 мм и 100 мм, но кроме этого может быть востребован диаметр 32 мм для посудомоечной или стиральной машины, а также  150 мм для улицы.

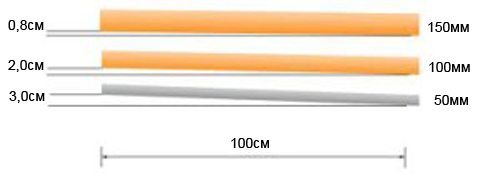

Оптимальный уклон

• Согласно СНиП 2.04.01-85* канализация в жилых домах и на прилегающих к ним участках должна монтироваться с определённым уклоном труб, который напрямую зависит от их диаметра. Так, оптимальный уклон для стока нечистот при сечении трубопровода 50 мм составляет 30 мм на погонный метр, для 100 мм – 20 мм и для 150 мм – 8 мм соответственно. Если речь идёт о подключении стиральной или посудомоечной машины к канализации и водопроводу (труба 32 мм), то здесь можно обойтись без наклона для стока, так как вода здесь подаётся в принудительном порядке.
• Повышение данного параметра допускается только на коротких участках (не более метра) – это позволяет максимально ограничить трассу от появления засоров. А всё дело в том, что при уменьшении угла прокладки вода, движущаяся самотёком, будет не в состоянии смыть твёрдый мусор (частицы пищи и фекалии), а при увеличении этого угла жидкость просто не успеет этого сделать.
• Кроме того, инструкция обращает внимание на угловые фитинги, которые имеют 32⁰, 45⁰ и 90⁰ для всех диаметров. Так, поворот на 90⁰ допускается только от стояка к вертикальной плоскости или же для 50-миллиметровых и 32-миллиметровых труб в помещении, так как в первом случае создаётся хороший напор воды, а во втором случае почти отсутствует твёрдый мусор в жидкости. Если при укладке трубопровода на улице необходимо сделать поворот на 90⁰, то для этого используют два угла по 45⁰ – плавный поворот не так благоприятствует образованию засоров.

Фитинги и редукции

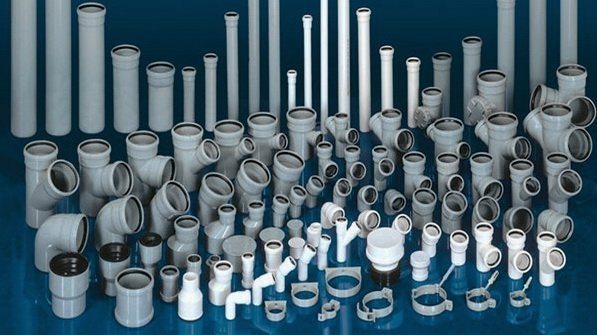

Фитинги бывают разной конфигурации

При монтаже канализация для дома обычно состоит из труб разного диаметра, которые никогда не пролегают строго по прямой линии, к тому же, может меняться плоскость прокладки и для этой цели существует много переходных фитингов. Такие переходники используются для врезки, для поворотов, для изменения плоскости прокладки, а также при изменении диаметра.

Самое большое разнообразие таких фитингов производится для 100-миллиметровых труб, но, тем не менее, и на другие сечения вы сможете найти подходящий переходник.

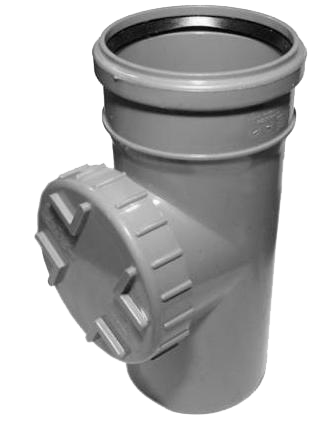

Ревизия

Для участков трубопровода более 4-ёх метров, а также на поворотах врезают ревизию, которая очень напоминает тройник, но боковое отверстие у неё закрывается крышкой. Такой переходник используют для очистки засоров на отдалённых участках.

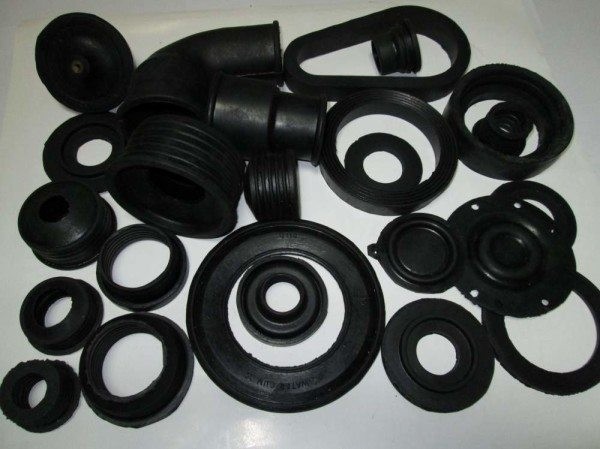

Резиновые редукции и уплотнители

Кроме того, для стыковки применяются резиновые редукции и уплотнители, которые, по сути, тоже можно назвать редукционными элементами. Уплотнители используются при стыковке труб одного диаметра, когда конец одной трубы вставляется в несколько расширенный стакан другой (отсюда и редукционная функция) – цена уплотнителя даже не рассматривается, так как он поставляется в комплекте.

А вот редукция может понадобиться при стыковке пластика с чугуном (без таковой не обойтись при замене стояка в квартире многоэтажного дома). Или, к примеру, при переходе с 50-миллиметровой на 32-миллиметровую трубу (для стиральных и посудомоечных машин) и, конечно, при монтаже рукава от сифона.

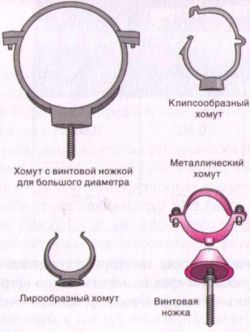

Кронштейны или хомуты

Трубопровод (если он не вмонтирован в пол или стену) фиксируют для неподвижности с помощью пластиковых или металлических хомутов определённого диаметра. Пластик, как правило, используют для малого диаметра (32 мм), в остальных случаях применяют металлические кронштейны.

Монтажные работы в доме

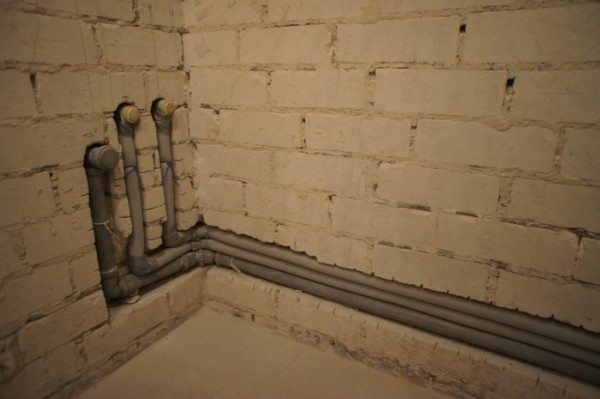

Канализация и водопровод запрятаны в штробы на стене

В первую очередь, вне зависимости от того, будет ли это канализация в каркасном доме или в кирпичном, блочном или деревянном строении, вам нужно произвести разметку монтажа санузлов относительно выхода трубы на улицу. Следовательно, в первую очередь вам нужно определить, где канализация будет выходить на улицу, а также её заглубление (об этом мы расскажем несколько позднее).

Такая разметка позволит вам определить не только метраж и диаметр материала, но также количество и конфигурацию фитингов, необходимых для поворотов и развязок разного типа.

Когда обустраивается канализация в своем доме, то после разметки мест для монтажа санузлов вам необходимо отбить чоклайном (малярным шнуром) линии с необходимым уклоном, по которым будет располагаться вся трасса. Благодаря этим ориентирам вы сможете сделать в нужных местах штробы или закрепить по этой метке кронштейны (хомуты).

Для изготовления штроб (канавок) используется болгарка с алмазным диском и перфоратор с зубилом. По двум ориентировочным линиям диском с алмазным напылением делаются надрезы, глубина и удалённость друг от друга которых зависит от обстоятельств. После этого зубилом (можно без перфоратора) сбивают вырезанную полосу, по необходимости корректируя её глубину.

Для того чтобы трубы удерживались в штробе, её нужно чем-либо зафиксировать (до нанесения штукатурки или монтажа короба) и для этого очень хорошо подходят перфорированные металлические ленточные подвесы, которые используют для металлокаркасов под гипсокартон.

Рекомендация. Готовую разводку нужно обязательно протестировать, залив в неё воду. Если вы заметите протечку на каком-либо из стыков – не спешите заделывать это место силиконом или герметиком – в таких случаях стык нужно разобрать, поправит уплотнитель и собрать его заново. Для того чтобы резиновый уплотнитель не препятствовать своим трением стыковке, конец трубы намазывают любым жидки моющим средством для бытовых нужд.

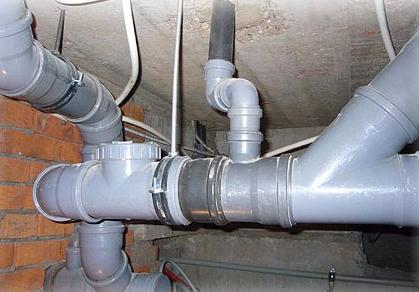

Сложная развязка на техническом этаже

Если в доме имеется технический этаж или подвал, то вы сможете избежать штробления стен – просто от каждого санузла сделаете отвод через пол к магистральной трубе, как это показано на фото вверху. В этих случаях горизонтальная труба обычно имеет сечение 100 мм и её уклон, соответственно должен быть 2 см на погонный метр.

Такой метод разводки значительно экономит трудовые затраты, а также полезную площадь в помещении – вам не придётся делать короб в помещении, чтобы спрятать трубы.

Монтажные работы снаружи

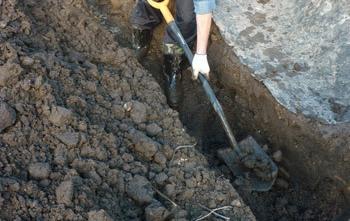

Глубина траншеи зависит от точки промерзания грунта

Теперь давайте разберёмся с глубиной траншеи, которая в основном будет зависеть от двух факторов – это уровень промерзания почвы в вашем регионе, а также расстояние от дома до септика или выгребной ямы.

Например, максимальный уровень промерзания грунта в вашей местности составляет один метр, а расстояние до септика составляет 20м и при этом вам предстоит уложить 100-миллиметровую трубу. Критическая точка замерзания после монтажа канализации должна оказаться выше верхней стенки трубы, как минимум, на 10 см.

Это означает, что у дома глубина трубопровода по верхнему уровню будет составлять 110 см, а у септика или выгребной ямы эта цифра уже будет составлять 110+20*2=150 см. Но это просто показатель верхнего уровня, но никак не основания самой траншеи, а для того, чтобы определить глубину копки вам нужно будет добавить 10 см толщины трубы плюс 5-10 см для песочной подушки.

На дно траншеи насыпаете слой песка высотой 5-10 см – таким образом, вы сможете спланировать грунт, чтобы на нём не оказалось резких перепадов и, тем более, твёрдых острых предметов (камни, проволока, арматура, стекло) – это может повредить пластиковые стенки. После планировки песок следует утрамбовать, чтобы он позднее не просел под давлением грунта.

Сборку прямых участков трубы удобнее производить не в траншее, а на поверхности, опуская канализационную трассу вниз блоками определённой длины.

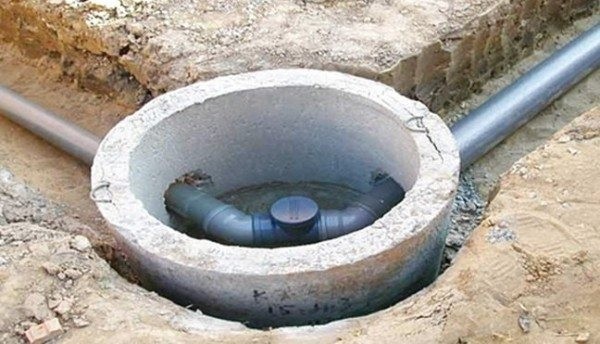

Колодец для ревизии

Как мы уже упоминали выше, при длине трубы более 4м или на поворотах обязательно нужно врезать ревизионный фитинг, а для того чтобы обеспечить к нему доступ, в таких местах обустраивают колодцы.

Сам колодец можно сделать из бетонных колец, пробив в нужных местах входные отверстия, но также можно выложить такую яму рядовым кирпичом и заштукатурить (что лучше – решать вам, так как в технологическом и техническом отношении к качеству сточной магистрали это отношения не имеет).

После того, как вы смонтировали всю трассу и проверили её на плотность стыковки путём слива воды, можно приступать к забрасыванию траншеи грунтом. Но грунт нельзя засыпать непосредственно на трубу – во-первых, там могут оказаться твёрдые режущие предметы (металл, стекло, камни) и, во-вторых, грунт в любом случае даст просадку, что может привести к деформации трубы.

Чтобы избежать таких неприятных последствий, до грунта насыпают песок, который должен быть выше уровня верхней стенки, как минимум, на 5 см.

Но сухой песок тоже может просесть, а над пластиковой трубой его трамбовать нельзя – пластик может деформироваться. Поэтому, в таких ситуациях поступают очень просто – обильно смачивают песок водой, и он проседает почти моментально, как только вода дойдёт до основания траншеи. После такой процедуры пластиковой магистрали уже не страшна никакая просадка грунта.

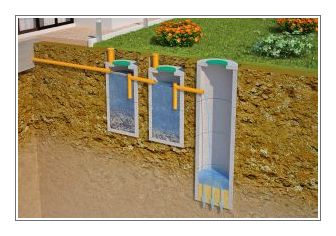

Принципиальная схема септика

Заканчивается канализация выгребной ямой или септиком, который вы, кстати, можете сделать своими руками, но это совершенно отдельная тема. Кроме того, септик можно приобрести в магазине и его объём будет зависеть от количества соков в данном доме, но и его установку нужно рассматривать отдельной статьёй.

Заключение

Как вы понимаете, туалет в доме без канализации не сделаешь, поэтому, несмотря на все неудобства, связанные с ремонтом, вам придётся шаг за шагом проделать все монтажные работы по установке канализации. Немного проще это делать на участке, например, ценные деревья вы можете обойти, используя угловые фитинги.
