Какова схема сливного бачка унитаза: устраняем поломку

Если у вас дома или на работе сломался сливной бачок унитаза, то почти в 90% случаев его можно починить, причём, чаще всего для этого вовсе не нужно быть слесарем или сантехником заоблачного разряда. Но для того чтобы производить какие-либо ремонтные работы в каком-либо устройстве нужно, как минимум, разобраться в том, как оно функционирует и из чего состоит.

Мы хотим предложить вашему вниманию основные типы бачков и коротко рассказать об их работе, а также продемонстрировать видео в этой статье.

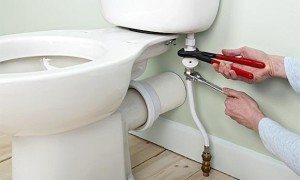

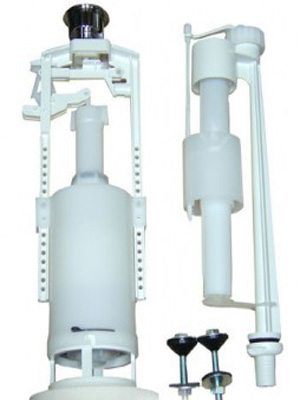

Сборка сливного бачка унитаза – подключение

Бачки для смыва

Как это работает

Примечание. Среди множества моделей принцип работы сливного бачка унитаза всегда остаётся одинаковым – вода набирается в ёмкость до определённого уровня и сбрасывается с помощью механизма, который приводится в действие рычагом или штоком.

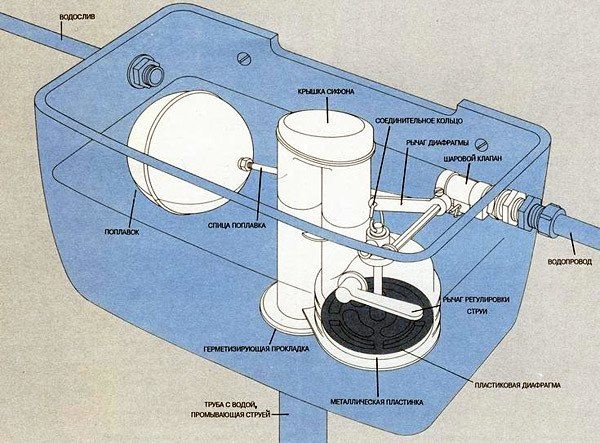

Принцип действия слива

• Несмотря на то, что бачки для слива могут функционировать с помощью механизмов очень отличающихся друг от друга по внешнему виду, тем не менее, они служат одному назначению – смыву нечистот с унитаза. Кроме того, любой из этих агрегатов монтируется только выше унитаза, то есть, на его тарельчатой полке, на стене или в нише (можно сбоку).
• Сейчас давайте разберёмся, как работает сливной бачок унитаза с любой конструкцией и функционалом запорной арматуры. Прежде всего, к резервуару от трубопровода осуществляется подача воды (сбоку или снизу), поток которой регулируется (закрывается-открывается) либо запорным клапаном, либо шаровым краном.
• Уровень воды в ёмкости контролируется при помощи поплавка, который тем или иным образом связан рычагом с запорным клапаном – когда поднимается уровень воды, вместе с ним поднимается и поплавок, увлекая клапан. Таким образом, расстояние между пропускным отверстием и заглушкой сокращается до полного закупоривания отверстия.
• Далее, инструкция предусматривает боковой рычаг, либо шток с кнопкой/клавишей или шариком для принудительного открывания отверстия в нижней части бачка – вода сбрасывается в унитаз. Клапан в нижней (выпускной) части ёмкости также может быть разным, но функция у него всегда одинакова, а в закрытом положении его удерживают силы гравитации.

Бачки старого образца

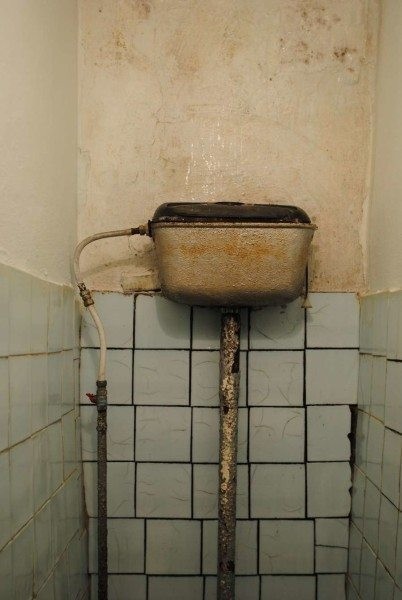

Чугунный бачок для слива

Для начала давайте разберёмся, как отличить конструкции старого образца от новых и для этого даже не нужно каких-либо особых знаний, так как есть очень чёткие визуальные и технические приметы.

Во-первых, у старых моделей резервуар сделан из чугуна или фаянса (верх изящества и притязательности).

Во-вторых, слив у таких ёмкостей осуществляется либо боковым рычагом, либо центральным штоком, но не нажатием кнопки, а поднятием этого штока с помощью шарика на нём.

Как вы понимаете, во времена СССР утилитарные помещения, к каковым относили и туалет, никому даже и в голову не приходило обустраивать с использованием современного дизайна. Как следствие, население получало от промышленности сантехнику без каких-либо изысков – это был просто резервуар для воды и ничего более.

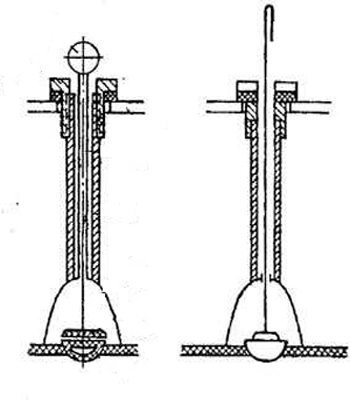

Сливной механизм старого типа

Старые агрегаты имеют достаточно простую конструкцию, и сброс воды здесь осуществляется через выпускной сифон большого диаметра, где стоит пластиковый или резиновый клапан и на первый взгляд вы даже можете спутать его с вантузом. Шток от этого клапана выводится на боковую ручку, которая выполняет функцию рычага, то есть, у этой ручки имеется центральная вертикальная опора.

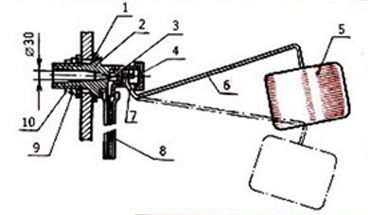

Регулирующий механизм: 1) прокладка; 2) корпус; 3) резиновая пробка для уплотнения; 4) заглушка; 5) полый поплавок; 6) металлический рычаг; 7) ось; 8) шланг из резины; 9) металлическая шайба; 10) гайка

Запорный клапан на подаче воды в ёмкость здесь функционирует по общему принципу – когда поднимается уровень воды, вместе с ним поднимается и поплавок, увлекая клапан, а последний, выравниваясь по вертикали из наклонного положения, перекрывает отверстие водоснабжения.

Когда вода сбрасывается с резервуара, поплавок опускается вниз, открывая клапан, и весь процесс пополнения повторяется заново.

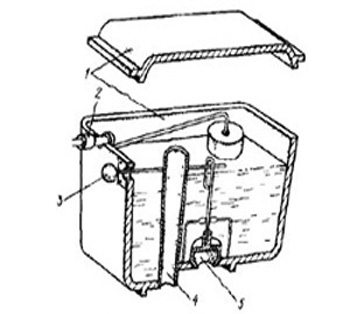

Устройство: 1) крышка и корпус; 2) запорный клапан от поплавка; 3) рычаг для слива; 4) перелив; 5) груша сливного клапана

Несмотря на то, что такие бачки для слива достаточно громоздки, тем не менее, они очень надёжны и легко ремонтируются, так как там можно заменить любую деталь или даже сделать её своими руками. Там нет модулей, и отсутствуют очень мелкие детали и, как следствие, вы можете увидеть в некоторых квартирах бачки старого образца, которым уже по 40-50 лет.

Современные модели

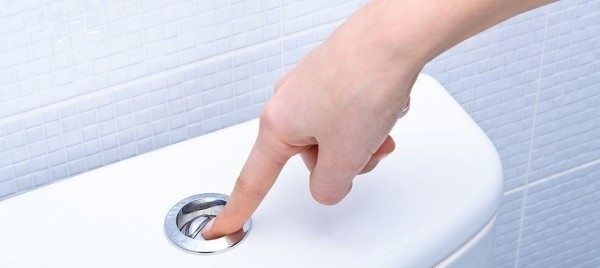

Однокнопочный бачок

В современных сливных бачках с одной (см. фото вверху) или двумя кнопками (клавишами) сам процесс водозабора и сбрасывания происходит точно так, как и у старых моделей, только их внешний вид гораздо привлекательнее, и они превосходно вписываются в отделанные керамической плиткой санузлы.

Более того, они даже смотрятся, как часть единого целого в туалете или ванной, а их цена, конечно, гораздо выше.

Сливной механизм с кнопкой

Но изменения произошли не только в дизайне – совершенно новой стала запорная арматура и в случае поломки какого-либо узла вам просто нужно будет заменить весь модуль, то есть, здесь не подлежат замене отдельные части, например, поплавок, запорный клапан или шток/рычаг.

Блок обеспечивается резьбой, то есть, когда его крепят в вертикальном положении, он получается, как бы на растяжке – на крышке и на дне закручиваются гаечные устройства. Модуль запорного клапана на подаче воды имеет отдельную сборку, но отдельно он не продаётся – вся запорная арматура для бачка унитаза продаётся в комплекте и стоит она недорого, так как пластик обходится дешевле.

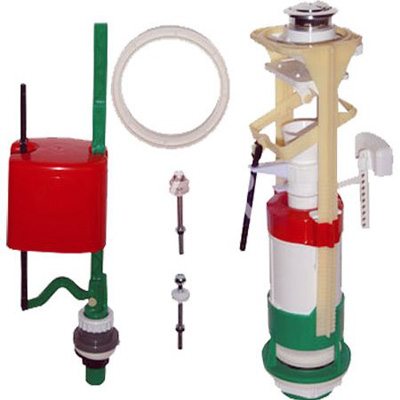

Сливная арматура с двумя клапанами

По сути, такой же принцип работы и у модуля с двойным клапаном, только в этом случае есть два режима сброса воды – один полный, а другой половинчатый, так, если в среднем объём большого слива составляет 7-8 литров, то малый слив имеет 3,5-4 литра, но эти показатели регулируются.

Так что если не поступает вода в сливной бачок унитаза, то проблема, скорее всего, в регулировке или выходе из строя запорного клапана. Но в большинстве случаев гораздо проще просто заменить модуль запорной арматуры для унитаза.

Примечание. Для кафе, баров и ресторанов, как правило, устанавливают бачки с двойным сливом, у которых отсутствует регулировка. Для частного использования такие модели не очень удобны и именно из-за отсутствия регулировки.

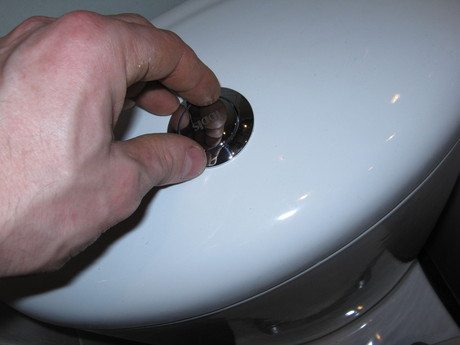

Откручиваем кнопку

Но для замены такого модуля для большинства пользователей возникает вопрос, а как разобрать сливной бачок унитаза, если там нет никаких болтов, гаек и шурупов? Всё это делается очень просто – вам просто нужно открутить кнопки вместе с гайкой (это маленький блок модуля) против часовой стрелки и крышка снимается.

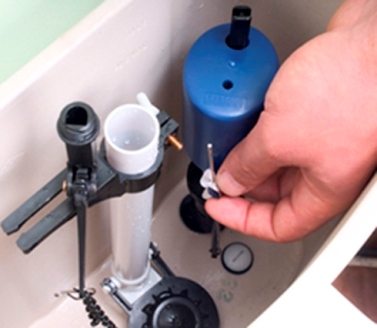

Регулировка поплавка

Если вас интересует, как настроить сливной бачок унитаза, то вам нужно изменить положение поплавка, то есть, передвинуть его на зубчатом штоке вверх или вниз. Чем он будет ниже, тем меньше будет уровень воды в резервуаре.

Заключение

Если сливной бачок унитаза пропускает воду в сам унитаз, то проблема, скорее всего в переливе и вам нужно опустить поплавок ниже. Но если вода стекает по тарельчатой полке или выходит из-под крепёжных болтов, то вам придётся снять бачок и все крепления (прокладки) посадить на силиконовый герметик.
