Какой сварочный аппарат лучше для дома

Наличие в «инструментальном арсенале» сварочного аппарата, а у владельца этого полезного прибора – навыков работы с ним, снимет с повестки целый ряд проблем, которые в обязательном порядке возникают при ведении домашнего хозяйства. Не придется по каждому поводу, даже незначительному, приглашать мастера. Многие вопросы в ходе строительства, ремонта, обустройства территории, обслуживании техники решаются на месте, не откладываясь в «долгий ящик». А постепенно нарабатываемый опыт выполнения сварочных работ раскрывает перед владельцем очень широкие перспективы. Они заключаются, кроме всего прочего, и в возможности самостоятельного изготовления довольно сложных конструкций прикладного или декоративного плана, приобретение которых в готовом виде обошлось бы в круглую сумму.

Какой сварочный аппарат лучше для дома

Возникает закономерный вопрос – а какой сварочный аппарат лучше для дома приобрести, чтобы покупка стала действительно полезной? Ну а прибор — не вызвал быстрого разочарования из-за ограниченности своих возможностей, недолговечности, неудобства в работе и т.п. В двух словах на это не ответишь, так как сварочное оборудование – довольно «многоликая» группа. Поэтому есть смысл кратко познакомиться с основными технологиями сварки, доступными на бытовом уровне, и соответствующими аппаратами различных типов. Оценив их возможности, достоинства и недостатки, будет намного проще сделать правильный выбор.

Рассмотрение построим следующим образом. Сначала — общие понятия об электросварке и единые критерии оценки сварочных аппаратов. Затем,  по разделам – информация о распространённых технологиях электросварки (ММА, TIG и MIG/MAG). В каждом разделе по видам технологии будет рассказано о классификации аппаратов, с указанием их преимуществ и недостатков, и с приведением краткого обзора популярных моделей.

Общие принципы электросварки. Первичные критерии оценки оборудования

Прежде всего, несколько слов о том, на чем основан любой процесс электрической сварки металлов.

Специальное оборудование (сварочный аппарат) вырабатывает сварочный ток (постоянный или переменный) с необходимыми показателями силы тока. По силовым кабелям он подается к месту проведения работ. Один кабель подключается к заготовке, второй – к рабочему инструменту сварщика (держателю электродов, горелке).

Сила сварочного тока такова, что при сближении заготовки и электрода на определённое расстояние между ними возникает электрическая дуга. Сама по себе дуга – это область устойчивого разряда, которая характеризуется локальным выделением очень большого количества тепла. Такого нагрева должно быть достаточно, чтобы вызвать плавление металла на выбранном участке соединения заготовок.

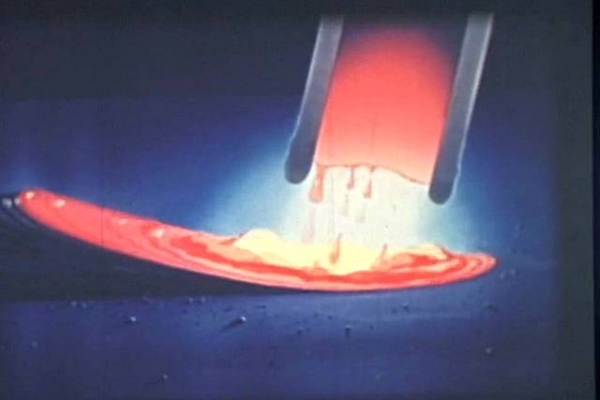

Сварочная электрическая дуга – область высочайших температур, вызывающих расплавление металла

Одновременно в эту область осуществляется подача присадочного материала – металлического прута. Происходит взаимная диффузия расплавленного металла заготовок и присадки. После снятия (перемещения) сварочной дуги следует этап кристаллизации металла, в результате чего образуется сварной шов – по сути, монолитный участок, соединяющий заготовки, и не уступающий по прочности основному металлу, а нередко – даже превосходящий его по этим параметрам.

Общая схема для большинства типов электрической сварки единая, но вот технология розжига дуги, введения в область сварки присадочного материала и создания необходимых условий для качественного монолитного соединения может различаться. Об этом поговорит чуть ниже.

Какой бы сварочный аппарат ни выбирался, необходимо оценивать его по ряду общих критериев, важных для любого типа оборудования.

• Напряжение питания. Большинство аппаратов, подходящих для домашнего использования, рассчитаны на обычную однофазную электрическую сеть 220 В 50 Гц. Более мощное оборудование может потребовать подключения к трехфазной сети. Но высокие эксплуатационные показатели такой техники в домашний условиях чаще всего остаются невостребованными.
• Диапазон сварочного тока. Это параметр напрямую влияет на эксплуатационные возможности аппарата – понятно, что чем толще свариваемые заготовки, тем большее количество выделенного тепла потребуется для их полноценного проплавления.

Необходимо заранее представлять, с какими работами предстоит сталкиваться оборудованию. Нет смысла приобретать аппарат со слишком высокими показателями сварочного тока, если они попросту останутся невостребованными – это напрасно потраченные деньги. В настоящее время представленные в продаже модели, как правило, имеют верхнюю границу не ниже 120 ампер. А этого уже вполне достаточно для вполне серьезных сварочных операций с металлом толщиной 3÷4 мм. А если брать еще и с запасом, то показателей в 160-180 А будет хватать с лихвой.

• Допустимый диапазон входных напряжений. Также очень важная характеристика, особенно для тех населённые пунктов (дачных поселков), где нестабильность напряжения в сети является чуть ли не нормой. Современные сварочные аппараты, особенно инверторного типа, способны без потери качества сварки выдерживать перепады, доходящие до ±20÷25% и даже более.
• Потребляемая мощность при работе на максимальных значениях сварочного тока. Этот параметр важен с тех позиций, что подключение аппарата должно проводиться к линиям питания (имеются в виду и сами розетки, и удлинители), обладающим соответствующими возможностями.
• Важным эксплуатационным показателем работы любого сварочного оборудования является продолжительность включения (ПВ) или продолжительность нагрузки (ПН). Кстати, об этом неопытные пользователи нередко забывают. Дело в том, что редко  какое оборудование  способно на длительную безостановочную работу – обязательно требуются паузы. Чем выше класс аппарата – тем эти паузы могут быть меньше. Этот показатель должен указываться в перечне паспортных характеристик, и выражается он обычно в процентах к общей продолжительности работы включенного оборудования.

Для сварочных аппаратов бытового класса ПВ может составлять всего 40%. Это, в свою очередь, означает, что, например, из 10 минут работы только 4 минуты может отводиться непосредственно на сам сварочный процесс, а 6 минут необходимо отдать на паузы.

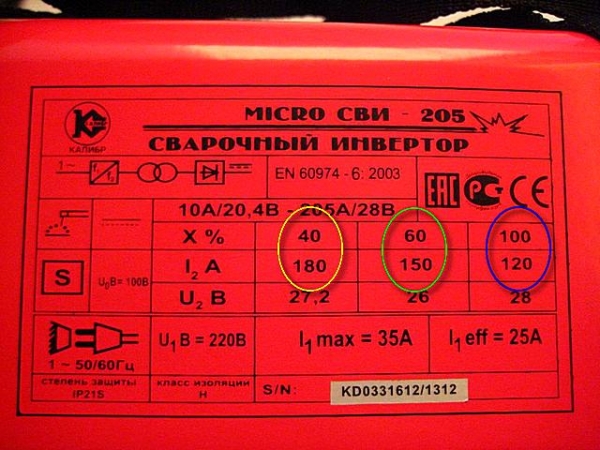

Продолжительность включения может  быть установлена общей или зависеть от величины сварочного тока (далеко не всегда аппарат используется на пределе своих возможностей) и от температуры окружающего воздуха (это влияет на эффективность охлаждения электронной «начинки»). Показатели указываются  в паспорте, а также могут быть вынесены табличкой на шильдик прибора.

ПН в данной модели изменяется в зависимости от силы сварочного тока: до 120 А она не ограничена (100%), до 150 А – 60%, и на полной мощности – не более 40%.

• Современные сварочные аппараты могут обладать некоторыми полезными функциями. Их специфика зависит от типа оборудования, и о них будет рассказано ниже.
• Современный сварочный аппарат должен иметь систему охлаждения – встроенный вентилятор, работающий постоянно или включающийся по мере необходимости. Обычно предусматриваются и необходимые ступени защиты – от перегрева или короткого замыкания.
• Безусловно, при выборе сварочного оборудования всегда принимается в расчет стоимость аппарата, его оснащённость необходимыми комплектующими и их качество.
• Немаловажным критерием является авторитет компании–производителя, гарантийные обязательства, возможность получения сервисного обслуживания в регионе проживания.

Это были общие критерии, справедливые для любых типов сварочных аппаратов. Теперь же перейдем к рассмотрению особенностей оборудования, в котором реализованы различные технологии электросварки.

Ручная дуговая электросварка (ММА)

Общие понятия о технологии ММА

Как правило, все новички начинают осваивать секреты сварки именно с такой технологии, поэтому есть смысл рассмотреть ее первой.

ММА – это аббревиатура от полного названия «Mаnual Metаl Arс», что в буквальном переводе с английского как раз и обозначает ручную сварку металла. В технической литературе часто встречается и русскоязычный термин РДС – «ручная дуговая сварка».

Характерная особенность такой технологии – использование штучных электродов с покрытием, которые и участвуют в создании сварочной дуги, и сами по себе являются присадочным материалом.

Примерная схема сварочного процесса ММА показана на рисунке ниже:

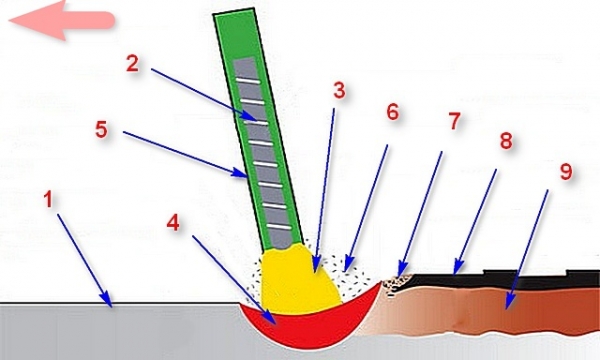

Схема ручной дуговой сварки штучным электродом

К металлической заготовке (поз.1) через клемму-зажим подсоединен один контакт сварочного аппарата. Второй контакт коммутируется через держатель на металлическую сердцевину электрода (поз. 2). Между ними зажигается электрическая дуга (поз. 3), которая вызывает плавление металла и заготовки, и электрода с формированием сварочной ванны (поз. 4).

Электроды имеют специальное покрытие – обмазку (поз. 5). Ее состав может различаться в зависимости от свариваемого металла и типа выполняемых работ. При плавлении обмазки, во-первых, образуется газовое облако (поз.6), создающее оптимальные условия для качественного формирования сварочной ванны. Во-вторых, жидкий расплав обмазки создает поверхностный слой шлаков (поз. 7), которые предохраняют жидкий металл от преждевременного контакта с кислородом воздуха, что способствует правильной его кристаллизации. После ухода сварочной дуги застывший слой шлаков (поз. 8) остается на поверхности, и убирается скалыванием после окончания сварочных работ. А под ним уже остается металлический сварной шов (поз. 9), монолитно соединяющий исходные заготовки.

Такая технология является наиболее распространенной в строительстве и в условиях домашнего хозяйства. Это обусловлено целым рядом весьма значимых ее преимуществ:

• Оборудование для ММА – наиболее простое, не требующее специальных дополнительных устройств и комплектующих. Все управление, как правило, заключается только в выставлении необходимого значения силы сварочного тока. А состав оборудования (если не принимать в расчет снаряжения самого мастера и расходные электроды) – сам аппарат с кабелем подключения к сети, и два изолированных сварочных провода нужного сечения – с зажимом массы и с держателем электродов.

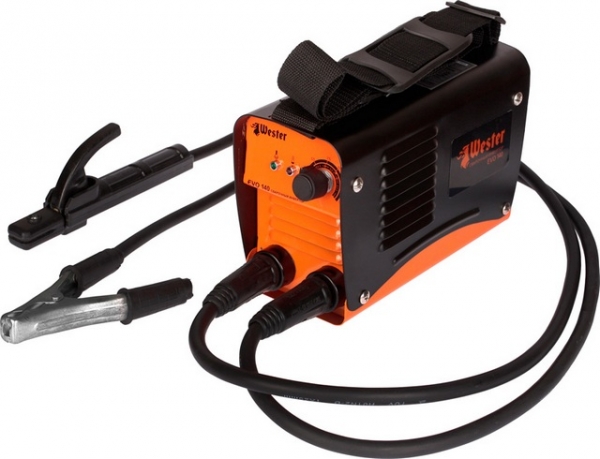

Обычная оснащённость ММА-аппарата: регулировка сварочного тока, два провода с зажимом массы и с держателем электродов.

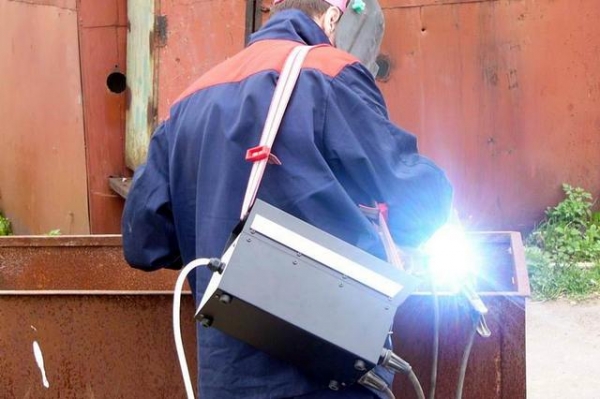

• Простота устройства предопределяет и высокую мобильность такого оборудования. Работы могут выполняться в любых, даже весьма стесненных условиях и на высоте – все зависит только от возможности установки аппарата и длины сварочных проводов.
• ММА-сварка позволяет выполнять любые типы швов в разных пространственных положениях.
• В зависимости от выбранных электродов, такая технология позволяет осуществлять сварку различных металлов.
• Такой технологии проще всего научиться «с нуля». Именно с нее и начинают освоение азов сварочного мастерства.

Есть у ММА-технологии и свои недостатки:

• Большие сложности представляет сварка заготовок малой толщины (менее1,5 мм). Даже при использовании самых тонких электродов начальное формирование сварочной ванны часто приводит к сквозному прожигу металла.
• Длина электрода в ходе сварочного процесса постоянно уменьшается. Это вынуждает мастера непрерывно контролировать его положение относительно заготовок, чтобы поддерживать оптимальную дугу.
• При масштабных работах делать паузы для замены сгоревшего электрода на новый приходится довольно часто. Что, кстати, влияет и на производительность работы – по этому показателю ММА-технология существенно проигрывает другим.
• Прослеживается максимальная зависимость качества сварного шва от опыта мастера.

Несмотря на недостатки, ручная дуговая сварка пока что остается наиболее востребованной. И обычно, когда речь идет об оборудовании бытового класса, подразумеваются именно ММА-аппараты.

Сварочный ток может быть постоянным или переменным.

• Постоянный характеризуется более стабильными показателями дуги и сварочной ванны. Такое оборудование значительно облегчает освоение основ сварочного дела. Некоторые типы металлов (например, нержавеющая сталь) свариваются исключительно постоянным током.
• Переменный ток требует более высокого опыта работы, но в ряде случаев, при сварке определенных металлов (например, алюминия) является единственно возможным.

В настоящее время выпускается несколько типов аппаратов, работающих по технологии ММА – это сварочные трансформаторы, выпрямители и инверторы.

Сварочные трансформаторы ММА

Этот тип оборудования можно отнести к наиболее простому по устройству. По сути – это понижающий трансформатор с первичной и вторичной обмотками. За счёт уменьшения напряжения резко возрастают показатели силы тока, что и используется для розжига сварочной дуги.

Обмотки трансформатора изготавливаются из медных проводов или шин большого сечения, способных выдержать большие нагрузки. Это, в принципе, и предопределяет то, что такие приборы всегда весьма массивны.

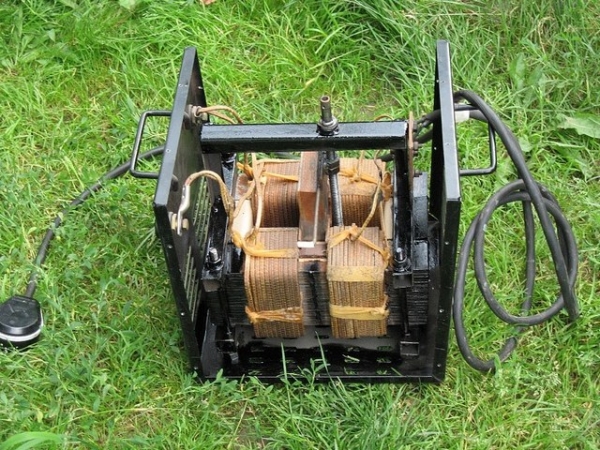

Устройство сварочного трансформатора что заводской, что кустарной сборки — не отличается большой сложностью

Изменение силы сварочного тока чаще осуществляться механически. Это может быть изменение взаимного расположения первичной и вторичной обмотки относительно друг друга (с общим неподвижным ферромагнитным сердечником). Или же перемещение одной из подвижных частей этого магнитопровода (сердечника).

На выходе сварочный трансформатор выдает переменный ток.

К достоинствам такого оборудования можно отнести следующее:

• Простота устройства аппарата предопределяет его долговечность и несложность в эксплуатации и обслуживании.
• Такие приборы обычно обладают высокими показателями мощности сварочной дуги.
• Стоимость сварочных ММА-трансформаторов невелика, и это оставляет их очень востребованными среди потребителей, несмотря на наличие в продаже более удобного для эксплуатаций оборудования.

Но нельзя забывать и о целой череде недостатков таких приборов:

• Для сварки переменным током применяются только специально предназначенные для этих целей электроды – это должно быть оговорено в их характеристиках.
• Сварочная дуга от переменного тока не отличается стабильностью – ее сложнее разжечь и удерживать в оптимальном положении. У неопытных мастеров это приводит к очень частому залипанию электрода. Качественная работа потребует хороших навыков.
• При сварке отмечается сильное разбрызгивание металла из сварочной ванны.
• Чистота получаемого шва – несравнимо ниже, чем у аппаратов постоянного тока.

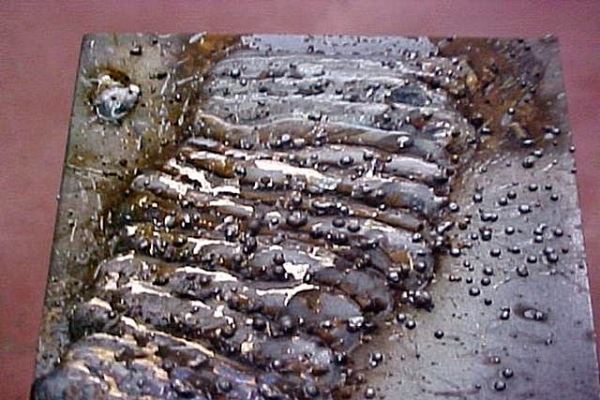

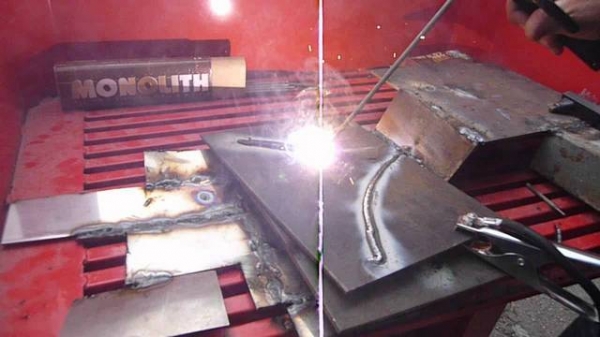

Обычное явление при сварке переменным током – весьма значительное разбрызгивание металла. Достичь высоких показателей чистоты шва в таких условиях – чрезвычайно сложно.

• ММА-трансформаторы весьма зависимы от уровня входного напряжения. А сами, в свою очередь, способны весьма чувствительно локально «просаживать» сеть.
• Тяжеловесность таких сварочных аппаратов значительно снижает удобство работы с ними, особенно в труднодоступных местах или при необходимости частых перемещений. Многие приборы, вследствие этой особенности, оснащаются колесами для местного перемещения.

Краткий обзор моделей сварочных ММА-трансформаторов

• «Калибр СВА-160А»

Недорогой, достаточно надежный трансформатор для ручной дуговой сварки. Бренд – российский, сборка осуществляется в Китае.

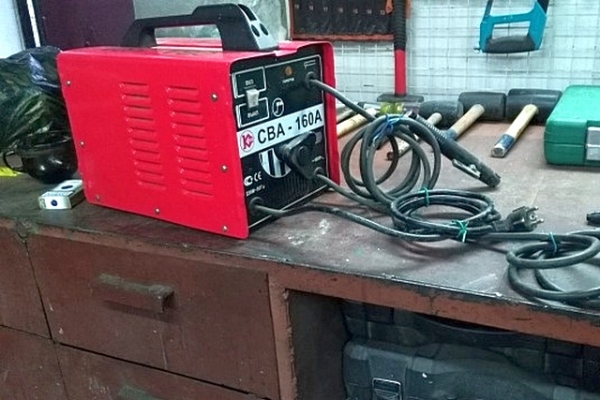

Совсем недорогой сварочный трансформатор «Калибр СВА-160А»

Основные характеристики модели:

— Тип – трансформатор сварочный ММА.

— Выходной сварочный ток – переменный, от 55 до 160 А.

— Регулировка тока – плавная.

— Мощность максимальная – до 7,2 кВт.

— Диаметр электродов – от 2 до 4 мм.

— Световая индикация работы и перегрева.

— Встроенный вентилятор охлаждения непрерывного действия.

— Габариты аппарата — 485×270×310 мм, масса – 15,2 кг. Имеется ручка для переноски.

— Примерная стоимость в базовой комплектации (аппарат, сварочные провода с зажимом и держателем, щетка-молоток, защитный щиток) – 2400 руб.

К достоинствам аппарата можно отнести невысокую стоимость, небольшие габариты. Из недостатков пользователи отмечают слишком быстрый нагрев до допустимого предела и довольно длительный срок охлаждения.

• «Зубр ЗСТ-180»

Сварочный трансформатор с весьма неплохими эксплуатационными характеристиками. Разработка российских специалистов (ЗОА «Зубр ОВК», г. Мытищи Московской обл.), сборка преимущественно осуществляется в Китае.

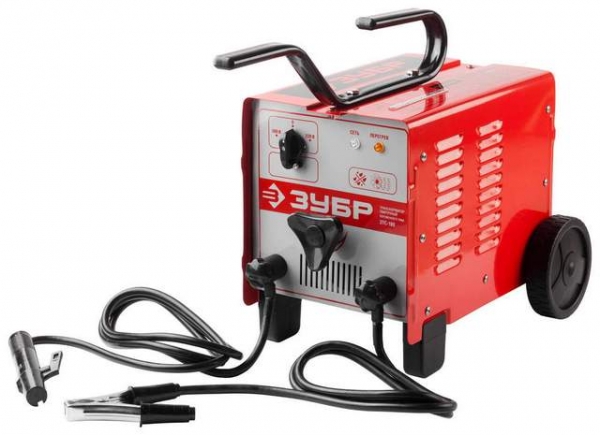

Вполне доступный по цене и обладающий неплохими возможностями ММА-трансформатор «Зубр ЗСТ-180»

Основные характеристики трансформатора:

Диапазон сварочного переменного тока – от 60 до 180 А. Плавная регулировка с индикацией.

— Максимальная мощность – 9,6 кВт.

— Напряжение холостого хода – 48 В.

— Диаметр электродов – от 2 до 4 мм.

— Продолжительность нагрузки: 10% на токе свыше 160 А, 30% — при 115 А, 60% — при 80 А и неограниченно при минимальном токе в 60 А.

— Принудительное охлаждение – встроенный вентилятор постоянного действия.

— Тепловая защита.

— Масса аппарата – 21.5 кг. В комплект входят два колеса для облегчения перемещения по рабочей площадке.

— Примерная стоимость в базовой комплектации – 3000 руб.

— Гарантия производителя – 5 лет.

К достоинствам аппарата относят возможность подключения как к однофазной, так и к трехфазной сети питания. К числу высказанных претензий можно отнести то, что сварку с электродом 4 мм трансформатор почти что не тянет. Впрочем, для бытовых условий эксплуатации это, как правило,  несущественно.

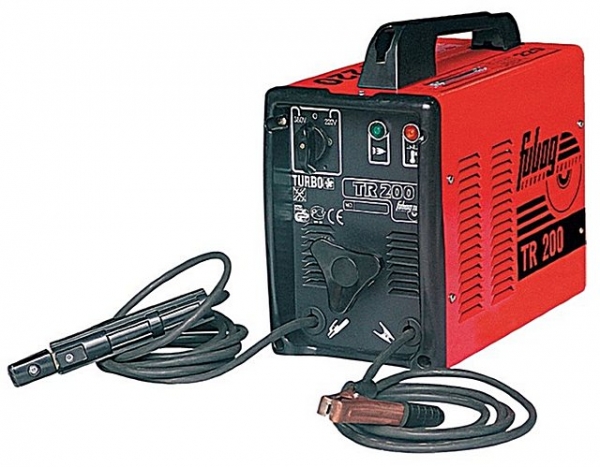

• «Fubag TR 200»

Компактный сварочный трансформатор германской разработки но опять же – китайской сборки.

Удобный и безотказный ММА-трансформатор «Fubag TR 200», но тоже не без недостатков

Основные характеристики модели:

— Диапазон сварочного тока – от 55 до 160 А.

— Невысокий показатель потребляемой мощности – 2,73 нВт.

— Диаметр электродов – от 2 до 3,2 мм.

— ПВ на максимальном сварочном токе – 6%.

— Светодиодная индикация работы и перегрева.

— Плавная регулировка сварочного тока.

— Встроенная система охлаждения непрерывного действия. Защита от перегрева.

— Габариты — 500×230×340 мм при массе 16.5 кг. Имеется ручка для переноски.

— Примерная стоимость в базовой комплектации – 2900 руб.

— Гарантия производителя – 2 года.

К достоинствам модели пользователи отнесли неплохую стабилизацию дуги, надежность аппарата при его невысокой стоимости. Из недостатков отмечаются малая продолжительность непрерывной работы и несъемные сварочные провода. При случайном их повреждении для замены приходится вскрывать корпус аппарата.

Сварочные ММА-выпрямители

Развитие полупроводниковых технологий позволило избавиться от многочисленных недостатков, присущих сварке на переменном токе. Это было изначально воплощено в сварочных аппаратах выпрямительного типа.

По сути – это такой же трансформатор, но после понижения напряжения и увеличения силы тока производится еще и его выпрямление, то есть преобразование в постоянный. Устройство блока выпрямления может быть различным (обычные диодные мосты или тиристорные управляемые вентильные узлы). Существуют различия и в управлении силой выходного сварочного тока – оно может быть электромеханическим или электронным.

Но какая бы схема ни применялась, сварочные выпрямители получают ряд существенных преимуществ перед трансформаторами:

• Сварочная дуга отличается гораздо большей стабильность, за счет отсутствия нулевых значений тока. Ее легче разжечь и удерживать в ходе выполнения работ.
• Разбрызгивание металла при сварке – значительно ниже. Это сокращает работы по очистке сваренных деталей от шлака и застывших капель металла.
• Дуга постоянного тока обеспечивает более глубокий однородный провар металла, без образования пузырей и каверн. Шов получается при это намного аккуратнее и надежнее.

При сварке постоянным током с использованием ММА-выпрямителей разбрызгивание металла — незначительное, и швы получаются намного аккуратнее

• Работа на постоянном токе открывает гораздо более широкий спектр возможностей. В том числе это – сварка нержавейки, легированных сплавов, некоторых цветных металлов. Практически отсутствуют ограничения по использованию различных типов электродов.
• КПД выпрямителей значительно выше, чем и трансформаторов той же мощности.

К недостаткам ММА-выпрямителей можно отнести следующее:

• Они весьма зависимы, даже в большей степени, чем трансформаторы, от уровня входного напряжения питания.
• Стоимость ММА-выпрямителей –  в несколько раз выше, чем трансформаторов со сходными характеристиками.
• Габариты и масса ММА-выпрямителей ничуть не меньше, чем трансформаторов.

Обзор нескольких популярных моделей ММА-выпрямителей

• Сварочный выпрямитель «ВД-160 УЗ»

Аппарат со средними показателями сварочного тока, достаточными для бытового применения.

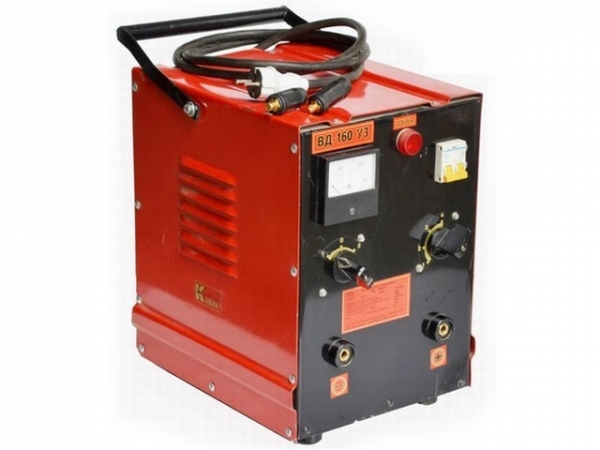

Сварочный выпрямитель «ВД-160 УЗ»

Основные характеристики модели

— Диапазон сварочного постоянного тока – от 40 до 160 А. Плавная регулировка.

— Напряжение холостого хода – не более 80 В, номинальное рабочее – не менее 28 В.

— Режим работы (величина ПВ) – 40% для всего диапазона.

— Потребляемая мощность – 4,4 кВА.

— Габариты – 400×290×460 мм при массе 35 кг.

— Примерная стоимость в базовой комплектации – 16500 руб.

Отмечается высокая надежность выпрямителя. Но — очевидна явно высокая стоимость при не самых выдающихся эксплуатационных показателях.

• Сварочный выпрямитель «Selma ВД-131»

Надежный сварочный аппарат выпрямительного типа, позволяющий работать в режимах постоянного и переменного тока.

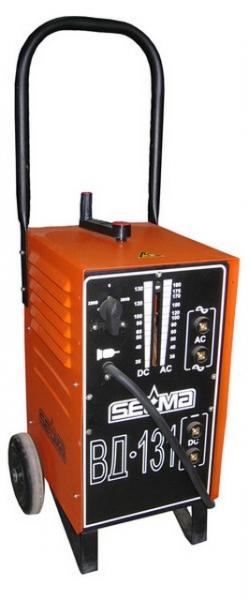

Выпрямитель сварочный «Selma ВД-131» — доступны режимы работы как на постоянном, так и на переменном токе

Основные характеристики сварочного выпрямителя:

— Диапазон сварочного тока: 38÷180 А переменный ток (АС) и 38÷130 постоянный (DC).

— Плавная электромеханическая регулировка тока.

— Напряжение холостого хода – не более 70 В, номинальное – не менее 27 В.

— Диаметры электродов – от 2 до 4 мм.

— ПВ при полной нагрузке – не менее 20%.

— Потребляемая мощность – до 12.5 кВА.

— Встроенная система охлаждения и защиты от перегрева.

— Габариты — 360×360×930 мм, масса 60 кг. Вертикальное расположение прибора. Предусмотрен колесный ход и ручка для транспортировки в пределах рабочего помещения.

— Гарантия производителя – 1 год.

— Примерная стоимость в базовой комплектации – 25000 руб.

Отмечаются очень стабильное зажигание и горение сварочной дуги. Большим плюсом является универсальность работы – на постоянном и переменном токе. Недостатки – большая массивность, весьма высокая стоимость, скорее всего – неоправданная для подобных приборов бытового предназначения.

Сварочные ММА-инверторы.

Как видно, сварочные выпрямители – это довольно громоздкие, тяжелые приборы, к тому же с соврешенно неоправданной высокой стоимостью. Это предопределило весьма невысокую их популярность среди владельцев домов. Иное дело – сварочные инверторы, появление которых, можно сказать, произвело определенную революцию в технологиях дуговой ручной сварки.

Полупроводниковая схема таких аппаратов обеспечивает целый каскад преобразований тока питания, частотных и амплитудных. Вдаваться особо в подробности этого процесса не будем, тем более что существует несколько действенных схем подобных трансформаций. Но в итоге всегда получаются очень устойчивые показатели постоянного сварочного тока, которые контролируются специальным микропроцессорным модулем управления. Это позволяет не только регулировать ток с высочайшей точностью, но и придавать сварочному оборудованию ряд полезных опций, значительно упрощающих работу, позволяющих выполнять необходимые операции даже начинающим мастерам.

При очень компактных размерах и совсем небольшой массе ММА-инверторы обладают отличными эксплуатационными показателями с широким диапазоном регулировки сварочного тока

• «Бичом» начинающего сварщика часто является залипание электрода. Пока не выработается устойчивый навык удержания требуемого зазора между электродом и свариваемой деталью, касания кончиком электрода избежать трудно. А это в обычных условиях вызывает «прилипание», на которое приходится тут же реагировать приложением силы. В противном случае возникнет длительное короткое замыкание, влекущее срабатывание системы тепловой защиты, а при ее отсутствии или неисправности – даже перегорание обмоток трансформатора.

Во многом проблема решается на тех аппаратах, в которых реализована опция «АrcFоrce». Если просвет между электродом и металлической поверхностью становится слишком маленьким, электронное управление автоматически прибавит значение сварочного тока. В результате этого происходит быстрое оплавление и электрода, и свариваемого металла под ним, что нормализует требуемый зазор.

Если же прямого контакта электрода с поверхностью все равно избежать не удалось, то должна сработать опция «АntiStick». Сила сварочного тока при этом автоматически резко снижается, что предотвращает залипание. И оторвать электрод от поверхности не составит труда, не прекращая при этом сварочного процесса.

Полезные функции в череде возможностей современного ММА-инвертора – они значительно упростят освоение новичком азов сварочного мастерства

• Очень полезной является и функция «НotStаrt» — она значительно облегчает розжиг сварочной дуги в начале работы. Для этого в момент инициации дуги автоматика импульсно повышает силу тока, нормализуя ее после успешного розжига.
• Важным достоинством ММА-инверторов является то, что они не столь «капризны» в отношении перепадов входного напряжения электрической сети. Согласитесь, для дачных поселков с их традиционными проблемами энергоснабжения – чрезвычайно важное качество. Кроме того, и сами аппараты такого типа совершенно не перегружают сеть. То есть выполнение сварочных работ не будет сопровождаться просаживаниемм напряжения, которое нервирует и домочадцев, и, зачастую, соседей по улице.
• Высокая стабилизация сварочного тока ММА-инвертора (причём – даже при скачках входного сетевого напряжения) сводит разбрызгивание металла к минимуму. Швы в итоге получаются очень аккуратными и однородными.
• Огромным преимуществом ММА-инверторов перед трансформаторами и выпрямителями является их компактность и небольшой вес. Даже при работе в ограниченном пространстве для такого прибора отыщется место. А при выполнении сварочных операций на высоте или иных сложных условиях инвертор вполне можно подвесить на крючке или даже через плечо на ремне.

По сравнению с трансформаторами или выпрямителями, ММА-инверторы почти «невесомые», и их можно даже удерживать на весу на ремне в ходе выполнения работ

 К недостаткам сварочных ММА-инверторов можно отнести сложность схемы. При выходе из строя приходиться обращаться в специализированные мастерские. Браться за самостоятельный ремонт такого оборудования – не следует.

Кстати, в связи с этим можно упомянуть еще один нюанс выбора. В продаже встречаются аппараты, электронная «начинка» которых собрана на одной плате или же имеет модульное исполнение. Первые, безусловно, дешевле, но при возможности выбора все же предпочтение разумнее отдать аппарату с модульными платами. Такая техника гораздо проще и в диагностике, и в ремонте.

Еще не столь давно одним из недостатков ММА-инверторов традиционно называлась их высокая стоимость. Постепенно это уходит в прошлое. Цены на такие аппараты снижаются по мере расширения ассортимента моделей, и эта тенденция пока что весьма устойчива. Так что стоимость уже стала постепенно приближаться к приборам трансформаторного типа, при том, что удобство и эффективность работы – просто несопоставимы.

Краткий обзор моделей сварочных ММА-инверторов

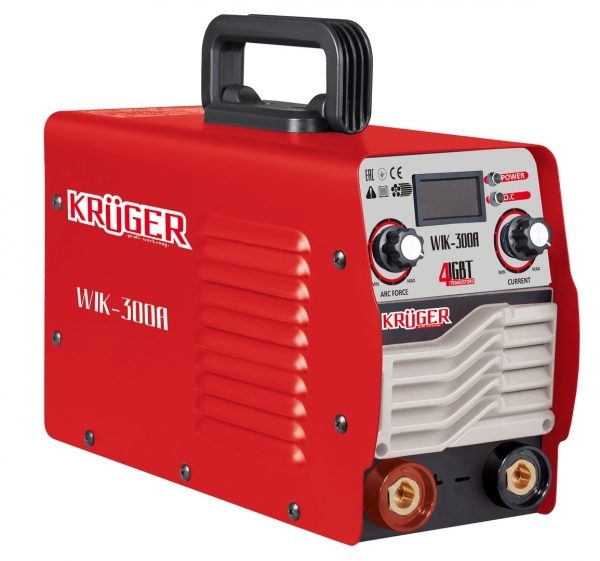

• Сварочный аппарат KRÜGER WIK-300Сварочный аппарат KRUGER демонстрирует лучшее соотношение цены и качества. Изготовлен он известным немецким брендом KRÜGER (https://svarki.krugerpro.ru), но при этом обладает приемлемой стоимостью. Мощный сварочный инвертор постоянного тока Kruger качественно обрабатывает металл способом ручной дуговой сварки. В нем предусмотрена возможность регулирования тока на цифровом дисплее, понятном даже для неопытного пользователя.

  KRÜGER-300A

  Основные характеристики сварочного аппарата KRÜGER (Германия) 300А:

  — Диапазон сварочного переменного тока – от 20 до 300А. Плавная регулировка параметров, отображающихся на дисплее.

  — Максимальная мощность – 5 кВт.

  — Рабочее напряжение – 220 В.

  — Диаметр электродов – от 1,6 до 5 мм.

  — Есть функции горячего старта, антизалипания, форсирования дуги.

  — Присутствует защита от перегрева и мощная система вентиляции.

  — Масса аппарата – всего 5 кг. В комплектации есть маска-хамелеон для защиты от брызг металла и излучения.

  — Примерная цена на рынке – около 7000 рублей.

  Сварочный аппарат «Крюгер» поставляется с ремнем, увеличивающим удобство его эксплуатации. Никаких недостатков в модели нет. Идеальный вариант для применения в быту.

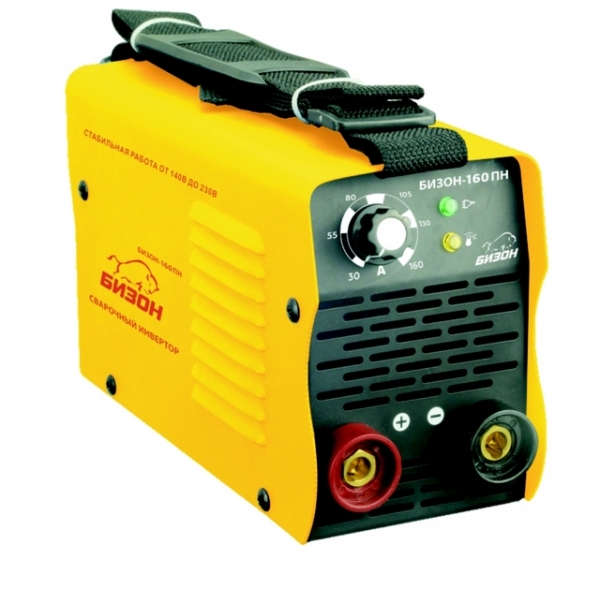

• «Бизон-160ПН»

Сварочный инвертор бытового класса, позволяющий выполнить широкий спектр работ.

«Бизон-160ПН» — компактный сварочный аппарат по очень привлекательной цене

Основные характеристики модели:

— Диапазон сварочного тока – от 30 до 160 А.

— Диаметр используемых электродов – от 1,6 до 4 мм.

— Напряжение питания – 200 В, но прибор способен устойчиво работать при падениях до 140 В и скачках до 250 В.

— Максимальная потребляемая мощность – 4.5 кВт.

— Напряжение холостого хода – не более 65 В.

— Положительность включения (ПВ) на максимальной нагрузке – 35%.

— Эффективная встроенная система охлаждения.

— Габариты – 220×146×96 мм, масса 2.8 кг.

— Примерная стоимость – 3700 руб.

— Гарантия производителя – 1 год.

Отмеченные достоинства – удобство в эксплуатации, стабильная работа даже при низком напряжении в сети. Компактность, небольшой вес позволяют успешно выполнять сварку с подвешенным на плечо аппаратом. Сколь-нибудь значимых нареканий, тем более – на фоне такой цены, пользователями не отмечено. Условно можно отнести к таковым отсутствие дополнительных функций, о которых говорилось выше.

• «QUATTRO ELEMENTI A 140 Pico»

Сварочный ММА-инвертор известного итальянского производителя, Правда, сборка, как уж водится, преимущественно – китайская, но весьма качественная.

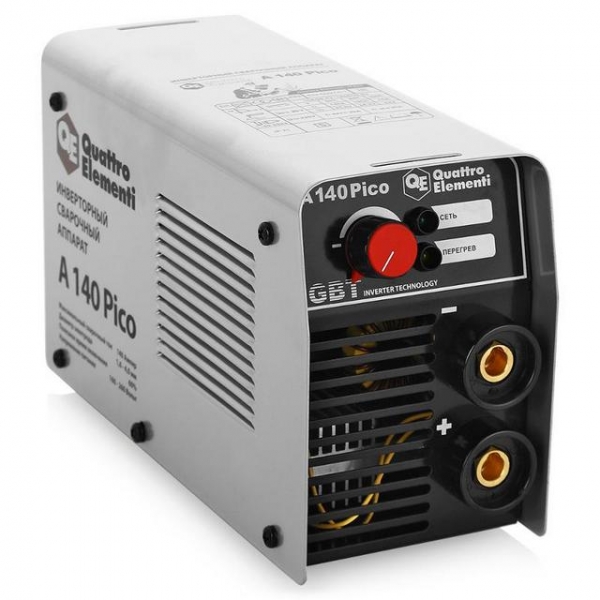

Сварочный ММА-инвертор «QUATTRO ELEMENTI A 140 Pico»

Основные характеристики инвертора:

— Диапазон регулировки сварочного тока – от 10 до 140 А.

— Диаметр используемых электродов – от 1,6 до 4 мм.

— Максимальная потребляемая мощность – 4.2 кВт.

— Отличный показатель ПВ на максимальном сварочном токе – 60%.

— Минимальное напряжение на входе – 160 В.

— Реализованы функции быстрого зажигания дуги «HotStart», модуляции тока «ArcForce» и предупреждения залипания электрода «AntiStick».

— Габариты – 170×230×260 мм, масса – 2,6 кг. В комплект входит ремень для переноски на плече, для которого на корпусе предусмотрена специальная скоба.

— Гарантия производителя – 1 год.

— Примерная стоимость в базовой комплектации – 3800 руб.

К достоинствам модели относят эффективную систему охлаждения, включающую два независимых вентилятора, надежную защиту от перегрева, отличную элементарную базу электроники от ведущих мировых производителей.

Многие пользователи отметили в недостатках слишком короткие сварочные провода. Впрочем, этот «минус» отмечается у очень многих сварочных аппаратов китайской сборки – «экономия» на кабельной части любого оборудования всегда отличала наших восточных друзей.

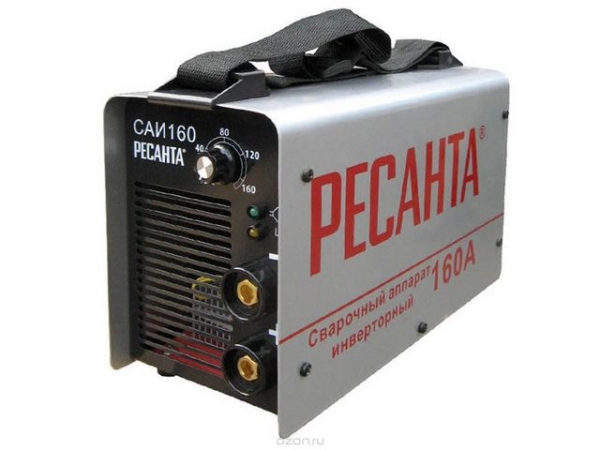

• «Ресанта САИ 160»

Очень популярный сварочный инвертор известного латвийского бренда. Сборка, традиционно, в последнее время выполняется в Китае.

«Ресанта САИ 160» — один из лидеров в плане популярности среди пользователей

Основные характеристики:

— Диапазон установки сварочного тока – от 10 до 160 А.

— Диаметр электродов – от 1,6 до 4 мм.

— Положительность включения на максимальной нагрузке – 70%.

— Напряжение холостого хода – 80 В.

— Минимальное напряжение питания на входе – 140 В.

— Максимальная потребляемая мощность – 4,9 кВт.

— Функции «AntiStick» и «HotStart».

— Габариты – 348×147×267 мм, масса – 3,8 кг.

— Гарантия производителя – 2 года.

— Примерная стоимость в базовой комплектации – 4000 руб.

Отмеченные достоинства модели – неприхотливость и надежность в работе, эффективная принудительная система охлаждения туннельного типа, высокое качество сборки и элементарной базы.
Недостатки все те же – короткие сварочные провода, тем более, не чисто медные, а из медно-алюминиевого композита. Неудобный штатный держатель электродов. После дополнительных затрат, связанных с заменой проводов на отечественные и держателя – на наиболее удобный «под себя», остальные недочеты можно не принимать в расчет на фоне супер-привлекательной стоимости инвертора.

Можно добавить еще, что заявленный нижний порог напряжения питания – все же слишком «оптимистичен». На практике стабильная работа отмечается при напряжении 160 в и выше, что, впрочем, также является очень неплохим показателем.

Особые технологии электросварки

В бытовых условиях ручная дуговая сварка занимает преобладающее положение. Однако, иногда имеет смысл приобрести и более технологичное оборудование. Так, например, уже упоминалось, что сваривать тонкие листы обычным обмазочным электродом – чрезвычайно сложно, а то и вовсе невозможно. Но это позволяет выполнить оборудование, работающее по технологии TIG и MIG/MAG.

Так как такие сварочные аппараты все же пока имеют более ограниченный спрос среди рядовых потребителей, слишком подробно останавливаться на нем не будем. Начинать освоение мастерства сварщика сразу с подобного оборудования – не вполне правильный путь. Но общие понятия все же иметь не помешает. Тем более, что многие аппараты обеих типов вполне способны работать и в стандартном режиме ММА. Так что тем потенциальным владельцам, которые думают на перспективу, подобное приобретение (при наличии необходимых свободных средств) будет только на пользу.

Электросварка по технологии TIG

Особенности технологии

Аббревиатура TIG получилась из полного названия технологии «Tungstеn Inеrt Gаs». По сути, в этом определении уже кроется и сама особенность процесса.

Tungsten – это вольфрам в переводе на русский. Именно из этого тугоплавкого материала изготавливаются электроды, обеспечивающие создание и поддержание сварочной дуги. А сам сварочный процесс осуществляется в облаке защитного инертного газа (Inеrt Gаs), который предохраняет расплавленный металл от воздействия кислорода, азота и водяного пара, содержащихся в воздухе. Так как очень часто в качестве инертного газа используется аргон, в устоявшейся терминологию такую технологию называют аргонно-дуговой сваркой. Хотя это определение и не вполне корректное – в качестве инертного газа могут применяться и другие, например, гелий, азот, углекислый газ или газовые смеси с тем или иным их содержанием.

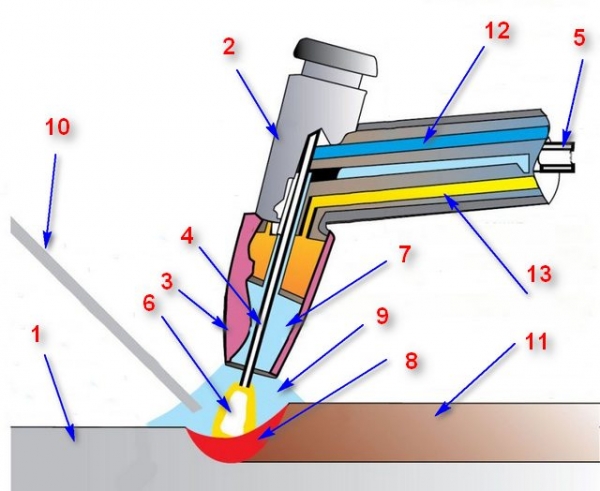

Принцип выполнения сварки показан на схеме:

Принцип сварочной технологии TIG

Как и в обычной сварке, к свариваемым заготовкам (поз. 1) подключается кабель массы. А в остальном – начинаются коренные отличия.

Основным рабочим инструментом мастера является сварочная горелка TIG (поз. 2). Она обычно имеет характерную изогнутую Г-образную форму, что обеспечивает ее удобство удержания в руке и точность выполнения операций. На самой грелке расположена клавиша пуска и могут быть другие органы управления, например, для регулировки интенсивности газового потока или точного выставления величины сварочного тока. Модели горелок и степень их сложности бывают различные.

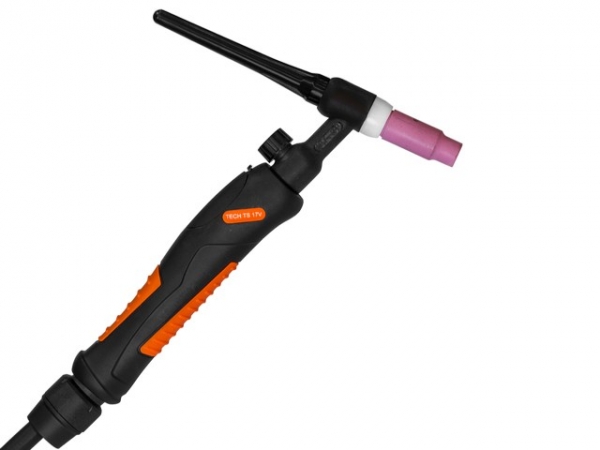

Один из примеров сварочной горелки TIG

В любом случае на конце газовой горелки имеется газовое сопло (поз. 3), как правило, изготовленное их жаропрочной керамики. По центру этого сопла внутри в цанговом зажиме установлен тугоплавкий вольфрамовый электрод (поз. 4), который подключен к силовому проводу (поз. 5), подающему сварочный ток. Электрод служит для розжига и подержания сварочной дуги (поз. 6). Сам он в процессе сварки, благодаря уникальным качествам вольфрама, практически не сгорает. Точнее, конечно, расходуется, но столь незначительно, что его называют несгораемым. (Стандартной пачки из 10 штук таких электродов хватит очень надолго). Диаметры электродов – от 2 до 4 мм, длина, как правило, стандартная – 175 мм.

В сопло горелки в ходе выполнения сварки непрерывно подается инертный газ (поз. 7). Благодаря этому вокруг сварочной ванны (поз. 8) всегда создается защитная атмосфера (поз. 9), благоприятная для образования монолитного сварного соединения того или иного металла. для выполнения шва в зону сварки подается вручную присадочный пруток (поз. 10), опять же, в зависимости от свариваемого металла. Так как область расплава защищено облаком инертного газа, никаких дополнительных флюсов и обмазок не требуется. Сварочный шов на выходе (поз. 11) получается «чистым», не закрытым слоем шлака.

Сварочная горелка, понятно, соединена с аппаратом не только силовым кабелем – здесь используется довольно сложный по конструкции рукав, совмещающий подачу сварочного тока, провода для передачи управляющих сигналов, канал для подачи инертного газа. Горелка нуждается в охлаждении, поэтому многие модели оснащаются системой газового или жидкостного охлаждения. На схеме показан канал подачи охлажденной жидкости (поз. 12) и отвода разогретой (поз. 13).

Естественно, если аппарат работает именно в режиме TIG, то это подразумевает подключение к нему и газобаллонного оборудования.

Сварка по технологии TIG – одной рукой мастер с помощью горелки поддерживает сварочную дугу, создавая сварочную ванну, а второй – в нужное место и время вводит присадочный материал.

Достоинства сварки по технологии TIG:

• Появляется возможность сваривания тонких листов металла – менее 1 мм.
• Упрощается контроль за ходом сварочного процесса. Ванна не закрывается слоем шлаков, присадку модно подавать ровно столько, сколько это необходимо в конкретном месте. Сварочная горелка при этом располагается на одинаковом удалении от заготовки – нет необходимости постоянно контролировать уровень зазора.
• Высокая универсальность технологии – сварке подаются многие металлы и сплавы, в том числе титан, алюминий и бронза
• Отсутствие необходимости частой смены расходников значительно увеличивает производительность работы.
• Процесс сварки практически не сопровождается разбрызгиванием, то есть швы получаются очень ровными и аккуратными, не требующими последующей зачистки.

К недостаткам можно отнести:

• Более сложное оборудование, необходимость правильного использования баллонов с газом, их своевременной заправки.
• Такая сварка предъявляет особые требования к квалификации работника.
• В процессе работы заняты обе руки мастера. То есть в сложных положениях такая технология бывает или вовсе невозможна, или крайне затруднительна.
• Стоимость подобного оборудования уже никак не получится назвать невысокой. То есть приобретение комплекта TIG должно быть оправданным.

Сами сварочные аппараты, по аналогии с ММА, могут быть выпрямительного или инверторного типа. Большинства приборов способны работать как с постоянным, так и переменным током. Как уже говорилось, многие модели оснащены режимом ММА-сварки и имеют соответствующий разъем для подключения обычного сварочного провода с держателем электродов.

Краткий обзор инверторов аргонно-дуговой сварки

Из разнообразия моделей выбрано две, наиболее доступных по цене и приближенных по параметрам к установкам для использования в условиях домашней мастерской.

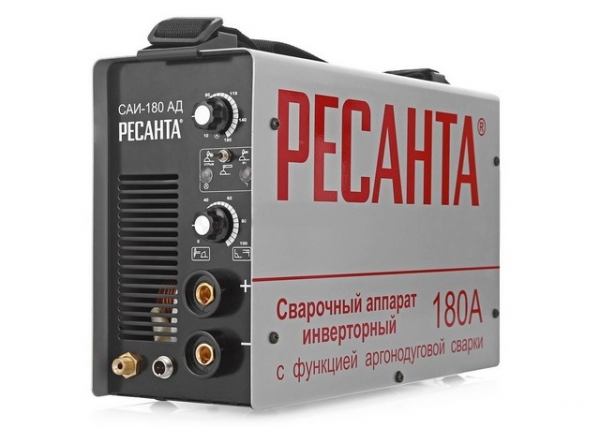

• «Ресанта САИ 180 АД»

Сварочный инверторный аппарат полупрофессионального класса, с функцией аргонно-дуговой варки. Бренд – Латвия, сборка – Китай.

Один из популярных недорогих (по меркам оборудования TIG) аппаратов-инверторов «Ресанта САИ 180 АД»

Основные характеристики модели:

— Диапазон сварочного тока – от 10 до 180 А.

— Режимы работы – TIG и ММА.

Продолжительность включения при максимальной нагрузке – 70%.

— Розжиг горелки – контактный, система ее охлаждения – воздушная.

— Максимальная потребляемая мощность – 5,3 кВт.

— Габариты – 360×135×232 мм, масса – 8,1 кг.

— В комплект входит сам инвертор, ассы с зажимом (1.5 м), провод с держателем электродов для ММА (2 м), горелка TIG в сборе с комбинированным рукавом (2 м). Предусмотрен ремень для переноски. Газобаллонное оборудование в комплект не входит.

— Примерная стоимость комплекта – 18000 руб.

Среди отмеченных пользователями недостатков – нет режима работы на переменном токе, то есть отпадает возможность сварки алюминия. Есть проблемы с розжигом дуги и корректностью значения сварочного тока при сварке по аргонно-дуговой технологии.

• «FUBAG INTIG 160 DC»

Качественный аппарат с неплохим набором функций для недорогого, по меркам этой категории, оборудования.

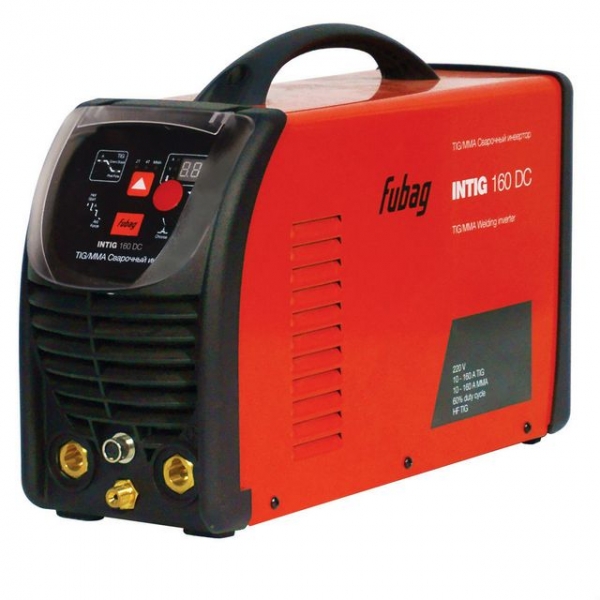

Сварочный инвертор ММА/TIG «FUBAG INTIG 160 DC»

Основные характеристики модели:

— Диапазон регулировки сварочного тока – от 10 до 160 А, только постоянный (DC).

— Продолжительность включения при максиальной нагрузке – 60%.

— Режимы работы сварочной горелки – 2-х и 4-х тактный.

— Поджиг горелки – контактный.

— Охлаждение горелки – воздушное.

— Управляющий разъем — 5 РIN.

— Комплект поставки: инвертор, горелка TIG 175P с комбинированным рукавом длиной 4 м, шланг для подключения газового баллона – 4 м. Сам баллон в комплект не входит.

Габариты: 380×135×250 мм, масса 6,5 кг.

— Гарантия производителя – 2 года.

— Примерная стоимость комплекта – 22000 руб.

Достоинства модели:

— Удобная горелка с мягкой чувствительной клавишей управления.

— Предусмотрена возможность подключения к автономному источнику питания (генератору).

— При токах до 145 А ПВ не ограничена (100%).

— Система продувки газа до и после сварки.

— Система «HotStart» и модулирования сварочного тока.

Отмеченные недостатки:

— Нет режима сварки на переменном токе.

— Комплект не содержит заглушек, цанг и электродов для горелки. Приходится приобретать отдельно.

— Нет силового провода с держателем для ММА. Впрочем, некоторыми пользователями это расценивается чуть ли ни как достоинство – лучше приобрести качественный провод с удобным для себя держателем отдельно, чем переплачивать за заведомо короткий, по китайской традиции.

Полуавтоматическая сварка по технологии МIG/MAG

Отличия технологии полуавтоматической сварки

Эта технология в настоящее время считается одной из наиболее передовых и производительных. Аббревиатуры обозначают Metаl Inert Gаs – Metаl Active Gаs, то есть сварка металла в среде инертного или активного газа. Активные газы являются условием качественной сварки некоторых металлов и сплавов – особая среда требуется для полноценной кристаллизации материалов.

Внешне процесс сварки имеет сходство с ТIG, но имеется и коренное отличие.

Принцип выполнения полуавтоматической сварки по технологии МIG/MAG

Рабочий инструмент матера – тоже горелка, но уже имеющую и другую конфигурацию, и иное устройство.

На конце горелки установлено сопло (поз. 1) из жаропрочного металла. АА в центре имеется направляющий контактный наконечник–токосъемник (поз. 2), через который с установленной скоростью осуществляется непрерывная подача сварочной проволоки, которая становится и электродом для создания дуги, и присадочным материалом. Проволока может быть различной, как по диаметру, так и по составу и по технологии изготовления, и ее выбор зависит от особенностей свариваемого металла.

Одновременно в сопло подается требуемый инертный или активный газ (поз. 4), который создает оптимальную атмосферу в области сварочной ванны (поз. 5).

Естественно, и сама горелка, и комбинированный рукав устроены несколько сложнее, так как в них, помимо силовых и управляющих проводов и газового канала предусматривается еще и подача жесткой сварочной проволоки. Естественно, сварочный аппарат в таком случае должен быть оснащен еще и механизмом подачи проволоки.

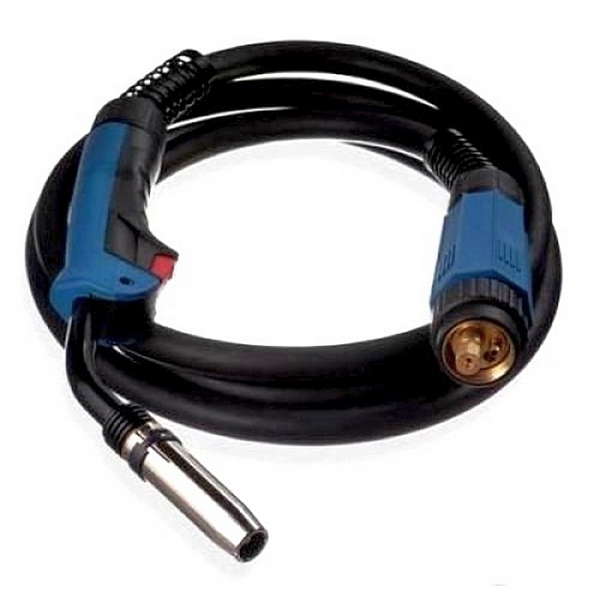

Сварочная горелка МIG/MAG с комбинированным рукавом.

На горелке также имеется клавиша управления, которая включает сварочный ток и подачу проволоки. При должном опыте работы с таким аппаратом сварочный процесс становится очень производительным. Кстати, отмечается, он является и довольно простым для освоения начинающими мастерами. Характерное отличие от ТIG еще и в том, что мастер управляется одной рукой, что особо важно при работе в сложных условиях и различных пространственных положениях сварочных швов.

Работа сварщика с использованием полуавтомата МIG/MAG

Ну а по качеству сварки можно оставить в силе все те преимущества, о которых говорилось при рассмотрении технологии ТIG — защитная или ж активная газовая атмосфера делает свое дело.

Существенным недостатком полуавтоматической сварки можно считать сложность комплекта оборудования. Он включает в себя:

— Сам силовой агрегат, то есть источник сварочного тока (опять же, трансформаторного или инверторного типа) с необходимыми системами регулировки, управления и контроля.

— Газобаллонное оборудование с соединительным шлангом.

— Сварочную горелку с комбинированным многофункциональным рукавом.

— Механизм автоматической подачи сварочной проволоки из катушки. Причем, этот механизм может быть как встроенным, так и размещенным отдельно.

Большинство сварочных полуавтоматов имеют возможность работы и в обычном ММА-режиме.

Оборудование, после освоения навыков работы в этой технологии, очень удобно в эксплуатации. И многие мастера, в том числе кустари-надомники, предпочитает именно такую технологию, несмотря на необходимость дополнительной «возни» с газовыми баллонами. Без аппаратов такой сварки в настоящее время не обходится ни одна авторемонтная мастерская.

Для примера – взглянем на парочку относительно недорогих моделей, которые подойдут для небольшой личной мастерской.

Краткий обзор моделей аппаратов полуавтоматической МIG/MAG-сварки

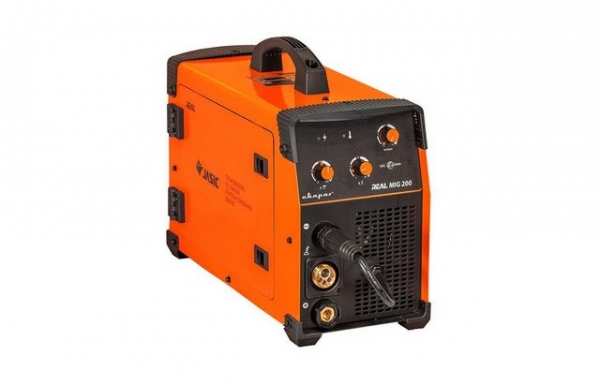

• «Сварог REAL MIG 200»

Относительно недорогой, компактный и удобный в эксплуатации сварочный полуавтомат. Российская разработка и производство.

Весьма популярная и заслужившая массу добрых отзывов модель – «Сварог REAL MIG 200»

Основные характеристики:

— Показатели сварочного тока: в режиме MIG — от 30 до 200, в режиме ММА — от 10 до 160 А.

— ПВ на максимальной мощности – 60%.

— Допустимое минимальное напряжение на входе – 160 В.

— Максимальная потребляемая мощность – 5,4 кВт.

— Диаметр проволоки – 0,6÷1 мм.

— Диметр штучных электродов ММА – от 1,5 до 4 мм.

— Встроенный механизм протяжки проволоки, рассчитанный на еврокатушку D200  с максимальной массой проволоки 5 кг.

— Скорость протяжки проволоки – от 1,5 до 14 м/мин.

— Система холостого прогона и дожигания проволоки.

— Возможность смены полярности сварки.

— Габариты: 502×225×375 мм, масса – 13 кг.

— Комплектация – инвертор, сварочная горелка с рукавом 3 метра, провод массы с зажимом, 3 метра, набор запчастей.

— Гарантия производителя – 5 лет

— Стоимость комплекта – 20500 руб.

Пользователи отмечают высокую надежность аппарата и отменное удобство в работе.

К недостаткам условно можно отнести невысоко качество кабеля заземления и отсутствие силового кабеля с держателем для ММА-сварки.

Высказываются нарекания на «усеченность» режима ММА, то есть неполное соответствие заявленным характеристикам. Впрочем, основное предназначение аппарата все же полуавтоматическая сварка, с чем он справляется целиком и полностью.

По совокупности отзывов – отличный аппарат для личной мастерской.

Цены на сварочный аппарат сварог REAL

Сварог REAL

• «АТЛАНТ MIG 190К»

Еще один качественный надежный аппарат отечественной разработки и сборки.

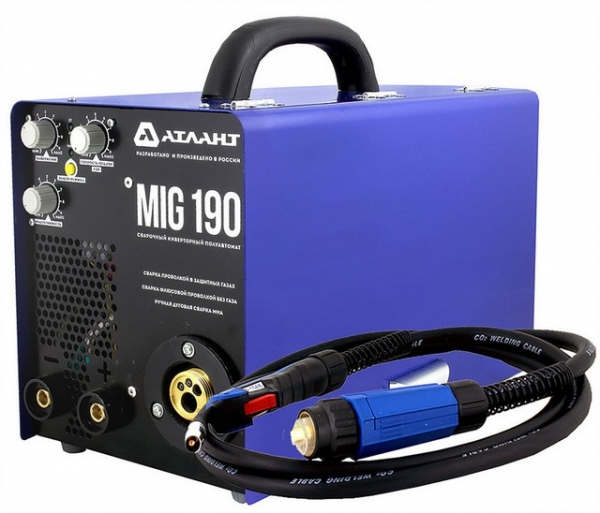

Сварочный полуавтомат «АТЛАНТ MIG 190К»

Основные характеристики аппарата:

— Диапазон сварочного тока – от 20 до 190 А.

— ПВ на максимальной мощности – 60%.

— Диаметр сварочной проволоки – 0,6÷1 мм, встроенный механизм полдачи предусматривает установку еврокатушек D100 или D200 с максимальной массой проволоки 5 кг.

— Минимальное напряжение на входе – 180 В.

— Максимальная потребляемая мощность – 6,5 кВт

— Диаметр электродов в режиме ММА – от 1,6 до 4 мм.

— Функции «HotStart», «ArcForce» и «AntiStick». Возможность точных настроек индуктивности, режима работы горелки, полярности. Предусмотрен режим сварки алюминия.

— Габариты — 450×235×325 мм, масса – 9 кг.

— В комплекте – инвертор, сварочная горелка с рукавом 3 м, оснащённым стандартным разъемом EURO, провод заземления (1.5 м) с зажимом.

— Гарантия производителя – 5 лет.

— Примерная стоимость комплекта – 24000 руб.

Наряду с достоинствами, к которым относят качество сборки и надежность в работе, удобство настроек и довольно-таки компактные размеры, отмечается и ряд недостатков. В частности:

— отсутствие кнопки протяжки проволоки;

— слишком завышенное значение минимального тока – можно прожечь тонкий металлический лист.

— не слишком хорошее качество сварки в режиме ММА, залипание электродов (очень схожий недостаток для большинства полуавтоматов низшего ценового диапазона), отсутствие в комплекте кабеля с держателем.

Однако, позитивные отзывы все же преобладают. А многие пользователи и вовсе поставили лаконичное «нет» в опросной графе «недостатки».

*  *  *  *  *  *  *

Цены на сварочный аппарат АТЛАНТ

Сварочный аппарат АТЛАНТ

Итак, было рассмотрено широкое разнообразие сварочных аппаратов, которые могут подойти для домашней мастерской. По приведенной информации можно сделать закономерный вывод, что совсем начинающему сварщику лучше всего для старта приобрести недорогой инвертор ММА. Именно инвертор, так как с ним процесс обучения пойдет веселее, результаты быстрее начнут радовать, а стоимость современных инверторов — уже вполне сравнима с ценой простейших трансформаторов.

У многих домашних мастеров, испытавших радость успешных самостоятельных работ, сварка нередко переходит из необходимости в разряд хобби или даже источника дополнительного заработка. Вот тогда уже будет со временем целесообразно задуматься о приобретении более технологичного оборудования – аппарата для аргонно-дуговой сварки или добротного полуавтомата  МIG/MAG.

Цены на популярные сварочные аппараты

А дополнительной помощью в вопросах выбора подходящего сварочного аппарата может послужить и предлагаемый ниже видеоролик.

Видео: рекомендации по выбору качественного сварочного аппарата для дома
