Как выполняется внутренняя канализация своими руками в частном доме

0 389

Каждый хозяин старается обустроить свой дом максимально комфортно. Но, говорить о полноценном комфорте жилья, если в нем отсутствует канализация, не приходится. Поэтому устройство данной системы является крайне важным моментом, которому необходимо уделить особое внимание.

Как выполняется внутренняя канализация своими руками в частном доме

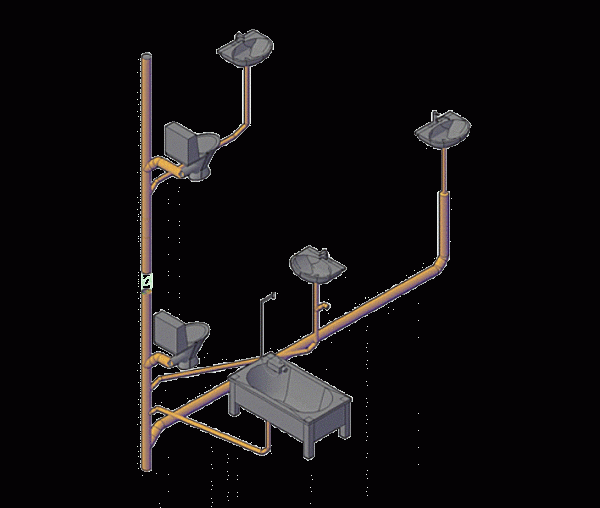

Схема внутренней канализационной системы в доме

В данной статье мы подробно рассмотрим, как выполняется внутренняя канализация в частном доме.

Общие сведения

В первую очередь следует сказать, что все работы по организации в доме канализации сводятся к следующим работам:

  • Обустройство наружной канализации – к ней относится все, что расположено за пределами дома. Это трубопровод и септик или выгребная яма. В случае наличия централизованной канализации, работы сильно упрощаются.
  • Обустройство внутренней канализации – к этим работам относится монтаж стояка, фановой трубы и разводки к санузлам. В первую очередь следует заняться обустройством именно внутренней системы.

Конечно, для сооружения системы можно обратиться за помощью к специалистам, однако, если выполнить эту работу самостоятельно, то можно существенно сэкономить финансы. В этом нет ничего сверхсложного, единственное, необходимо строго придерживаться определенных правил и требований, которые предъявляются к подобным монтажным работам.

Как выполняется внутренняя канализация своими руками в частном доме

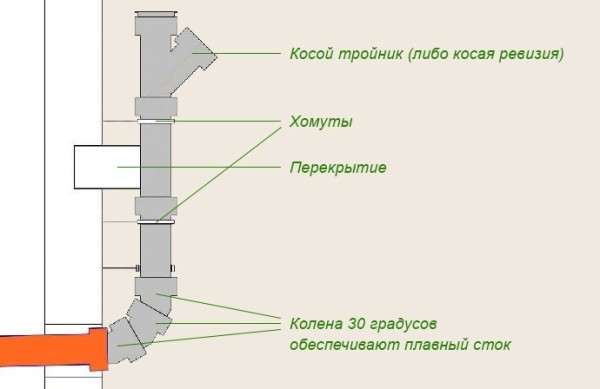

Вертикальные элементы внутренней канализации

Схема канализационной системы должна соответствовать планировке дома. Правда, еще при его планировании желательно компактно расположить помещения, к которым будет осуществлен подвод воды и отвод стоков.

К таким помещениям относятся:

  • Кухни;
  • Ванные комнаты;
  • Санузлы;
  • Прачечные и пр.

Компактное расположение этих комнат позволит упростить работу по монтажу системы. Наилучший вариант планировки – когда все сантехнические приборы могут быть привязаны к одному коллектору, через который будет осуществляться отток стоков в септик, выгребную яму или центральную канализацию.

Как выполняется внутренняя канализация своими руками в частном доме

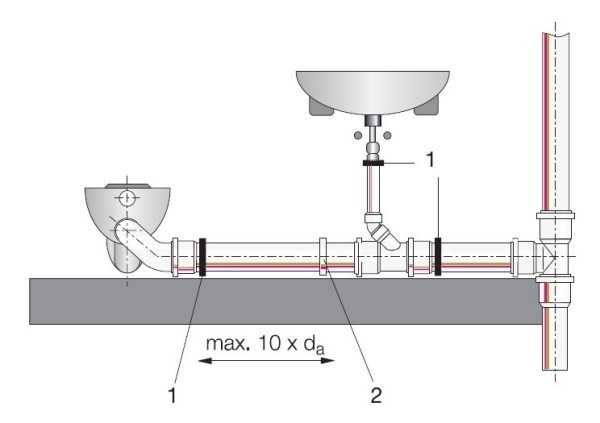

Горизонтальные элементы канализации

В случае, когда дом большой и в нем предусмотрено несколько помещений с подводом воды и отводом стоков, расположенных в разных частях строения, специалисты рекомендуют использовать канализационную систему с несколькими септиками или выгребными ямами. Кроме того, если дом имеет два и больше этажей, необходимо установить стояки.

Внутренняя канализация

Диаметры трубопровода

Для каждого дома требуется индивидуальная схема канализации. Однако, существуют некоторые общие стандарты. В первую очередь они касаются труб:

Отвод стоков в туалете Диаметр труб должен составлять не менее 100-110 мм
Отвода стоков из кухни и ванной Используются ПВХ или ПП трубы диаметром 50 мм
Повороты Выполняются под углом не более градусов45, что позволяет минимизировать возможность засорения системы

Совет! Целесообразней всего для обустройства канализации использовать поливинилхлоридные трубы, так как на них невысокая цена,они долговечные и более надежные, чем чугунные. Кроме того, монтировать такой трубопровод значительно проще.

Как выполняется внутренняя канализация своими руками в частном доме

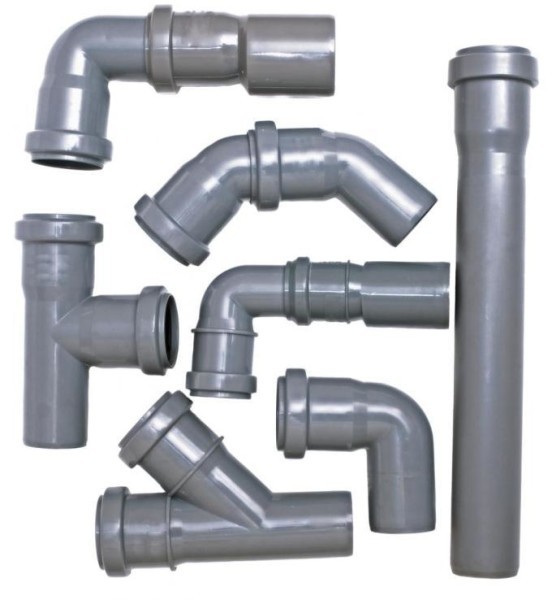

Детали для прокладки системы

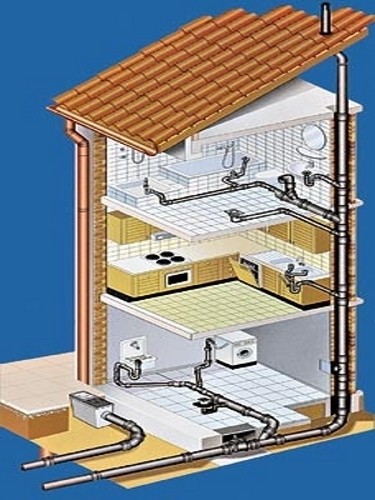

Схема канализационной системы

Начинать обустройство канализации своими руками следует с определения места расположения стояка или коллектора. Затем от стояка выполняется схема дальнейшей разводки. Однако, предварительно следует ознакомиться с особенностями выполнения канализационных схем.

В дальнейшем по подготовленной схеме можно выполнить расчет материалов и сантехнического оборудования, что обязательно понадобится для обустройства канализации.

Как выполняется внутренняя канализация своими руками в частном доме

Схема подключения унитаза и раковины к стояку

Схему можно выполнить на обычном листке тетради в клеточку или миллиметровке. При этом понадобится линейка, рулетка и карандаш.

Схема внутренней канализации в частном доме выполняется в следующем порядке:

  • В первую очередь необходимо составить план дома в масштабе. Если неизвестны размеры дома, то предварительно придется пройтись по нему с рулеткой и снять замеры.
  • Далее нужно, как уже было сказано выше, определиться с местом расположения стояков.
  • После этого, на подготовленном плане необходимо обозначить точки расположения сантехнических приборов и способы их подключения.
  • Далее надо отметить  расположение труб, которые будут соединять стояк с сантехническими приборами. Также на схеме обозначаются все соединительные элементы, к которым относятся отводы, тройники и прочие детали трубопровода.
  • Все вышеперечисленные действия нужно выполнить для каждого этажа.
  • В завершение работы нужно посчитать общую длину канализационного трубопровода.
  • При выполнении внутренней схемы, сразу можно выполнить и наружную, к которой относится трубопровод, идущий от выпуска до станции глубокой очистки или выгребной ямы. При этом необходимо учитывать все нормы существующих СНиПов.

На этом процесс выполнения схемы завершен.

Как выполняется внутренняя канализация своими руками в частном доме

Схема подключения нескольких сантехнических приборов к стояку

Монтаж

Пожалуй, наибольшую сложность устройство внутридомовой канализации вызывает на этапе разводки и прокладки труб. Как уже говорилось выше, самый простой вариант, использовать для канализации ПВХ или ПП трубы. В последнее время существует большой ассортимент данной продукции, поэтому не составит труда подобрать для труб колена, тройники и прочие детали.

Как выполняется внутренняя канализация своими руками в частном доме

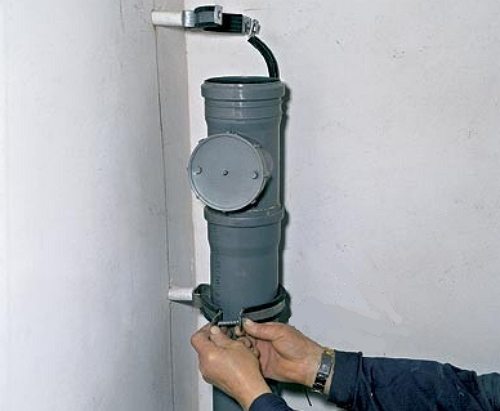

На фото – монтаж стояка

Совет! Если проводить работы вы решили выполнять самостоятельно, следует позвать кого-нибудь на помощь, так как в одиночку процесс займет гораздо больше времени, к тому же это скажется на качестве монтажа.

Инструкция по монтажу системы выглядит следующим образом:

  • Начинать работу следует со сборки стояка. Лучше всего устанавливать стояк в туалете, так как размер трубы, которая будет соединять унитаз со стояком, составляет 100 мм. Для прочности и надежности, стояк можно прикрепить к стене при помощи монтажных хомутов, однако, нередко в стене делают специальные каналы или располагают стояк в коробе.
  • Места соединения трубопровода следует промазывать специальным сантехническим герметиком. Для соединения труб со стояком необходимо использовать косые тройники. Все места соединений следует дополнительно обработать специальным сантехническим герметиком.
  • В местах, где трубы проходят через стену или перекрытия, специалисты рекомендуют использовать гильзу.
  • В местах соединения разных по диаметру труб следует использовать специальные переходники.
  • В местах пересечения трубы из раковины, душа и ванной необходимо использовать коллекторную трубу диаметр не менее 100-110 мм.
  • При подключении сантехнических приборов к канализации необходимо выполнить гидрозатворы, которые не допустят проникновение в помещение неприятных запахов.

Обратите внимание! На каждом стояке необходимо устанавливать специальный тройник, который позволит в случае необходимости выполнять чистку засора. Чтобы в будущем не возникло проблем с прочисткой канализации, тройник следует устанавливать после каждого поворота системы.

Как выполняется внутренняя канализация своими руками в частном доме

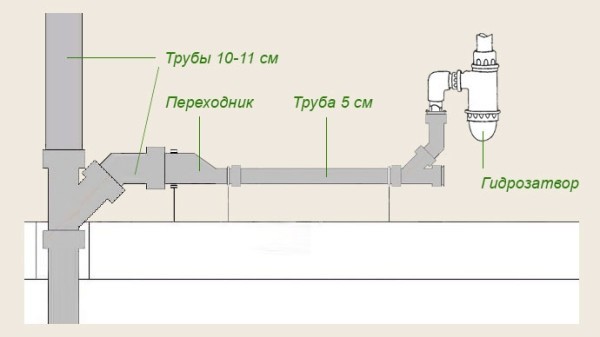

Схема сборки канализационного трубопровода

При монтаже системы необходимо помнить о наклоне трубопровода. В безнапорной системе угол наклона, в соответствии со СНиПом, зависит от его диаметра:

Диаметр 50 мм Уклон должен быть не менее трех сантиметров на один метр
Диаметр 110 мм Уклон должен составлять не менее двух сантиметров на один метр

Для обеспечения необходимого уклона, различные точки трубопровода следует располагать на разной высоте.

Совет! При монтаже труб, необходимо проверить герметичность системы, залив в нее чистую воду. Только после подобной проверки допускается полноценная эксплуатация внутридомовой системы канализации.

Монтаж выпуска

При монтаже системы специалисты рекомендуют начинать работу с выпуска, что позволит предотвратить несоответствие внутренней и наружной канализации. Выпуском называют пограничную часть системы, которая соединяет внутреннюю канализацию с наружной.

Как выполняется внутренняя канализация своими руками в частном доме

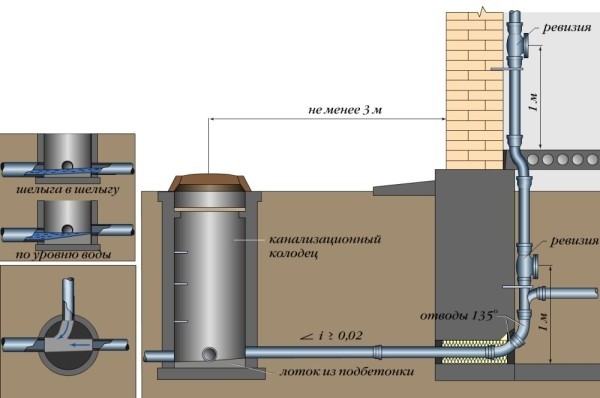

Схема устройства стояка с выпуском и наружной канализацией

Выпуск нужно устанавливать на глубине ниже промерзания грунта. Соответственно, выходить выпускная труба должна через фундамент. Для разных регионов глубина промерзания грунта может быть разной.

Если по каким-то причинам нет возможности расположить трубу на такой глубине, можно выполнить ее монтаж и выше, но, в этом случае ее необходимо хорошо теплоизолировать, чтобы в зимнюю пору она не промерзла. Если этого не сделать, то канализацией вы сможете воспользоваться только весной, когда система оттает.

Если при возведении дома строители не побеспокоились об отверстии для выводной трубы, придется пробить его самостоятельно. Для этих целей применяют метод алмазного бурения.

Обратите внимание! Диаметр выпускной трубы должен быть не меньше диаметра стояка.

После выполнения отверстия, в него заводится труба с надетой гильзой, т.е. еще одной трубой большего диаметра. С каждой стороны фундамента, гильза должна выступать на 15 см или даже больше.

Как выполняется внутренняя канализация своими руками в частном доме

Фановая канализационная труба

Монтаж фановой трубы

Чтобы внутридомовая канализация работала как положено, необходимо установить фановую трубу.

Она нужна по следующим причинам:

  • Выравнивает внутри системы атмосферное давление, что позволяет предотвратить разряжение воздуха и гидравлические удары.
  • Увеличивает долговечность канализационной системы.
  • Обеспечивает эффективную работу септика.

Фановая труба, это, по сути, продолжение стояка, которое выводится за пределы крыши. Надо сказать, что некоторые мастера объединяют фановую трубу с дымоходом. Однако, специалисты не рекомендуют этого делать.

Вывод

Монтаж внутренней канализации в доме не такая сложная операция, как может показаться на первый взгляд. Единственное, крайне важно в строгости соблюдать все правила и требования, приведенные выше. В противном случае может потребоваться переделка системы, что является более сложной работой, чем ее монтаж с нуля (см.также статью “Трубы для внутренней канализации: выбор и применение”).

Из видео в этой статье можно получить дополнительную информацию по данной теме.
