Как сделать врезку в водопровод – особенности работы

Опубликовано Июл 12, 2021

Как правило, при монтаже водопровода возникает ситуация, когда нужно подключить систему к магистрали. Зачастую домашних умельцев эта задача ставит в тупик, но у профессиональных сантехников на этот случай имеются некоторые хитрости. Ниже мы поделимся с вами некоторыми из них.

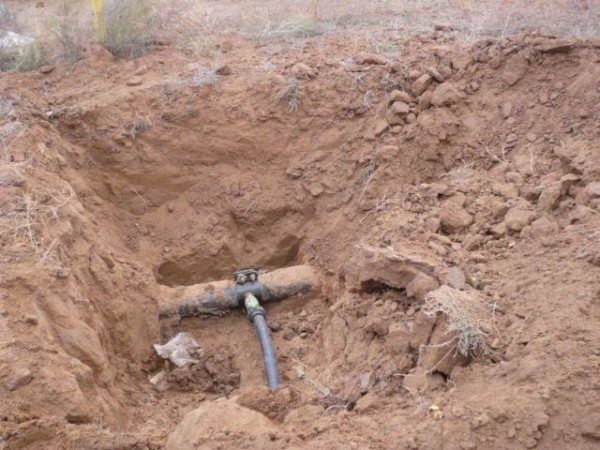

Отвод водопровода

Общие сведения

Содержание статьи:

Необходимость подключения отвода на участке или внутри дома может появиться при подсоединении крана к водопроводу, дополнительного сантехнического оборудования, бытовой техники и пр. На участке врезка может потребоваться при подключении нового строения, к примеру, бани или летней кухни.

Если речь идет о соединении системы с центральной магистралью, то прежде чем приступить к работе, необходимо получить соответствующее разрешение. Иногда люди не знают, как узаконить врезку в водопровод и делают это самовольно, что в итоге приводит к штрафам. В действительности же в этом нет ничего сложного – надо лишь обратиться к органам местной власти и организации водоснабжения.

Врезка в центральную магистраль

Процесс врезки в первую очередь можно условно разделить на два типа:

Без давления	В этом случае поток в центральной магистрали перекрывается на время проведения работ.
Врезка под давлением	Выполняется в тех случаях, когда нет возможности перекрыть воду.

Ниже ознакомимся с обоими вариантами выполнения этой работы.

Без давления

Данный процесс во много зависит от материала, из которого выполнены трубы, однако, принцип всегда примерно одинаковый. Поэтому в качестве примера рассмотрим врезку в стальную магистраль.

Итак, инструкция выглядит следующим образом:

В первую очередь нужно обнажить участок магистрали, на котором будет осуществляться врезка. Для этого надо выкопать котлован размерами приблизительно полтора на полтора метра.
Как правило, вначале котлован копается при помощи экскаватора, но по достижении специальной металлической ленты рабочие берутся за лопаты. После ленты обычно остается выкопать еще 30-50 сантиметров.
Далее обычно роется траншея к объекту, который будет подключаться.
Затем отключается вода в системе.

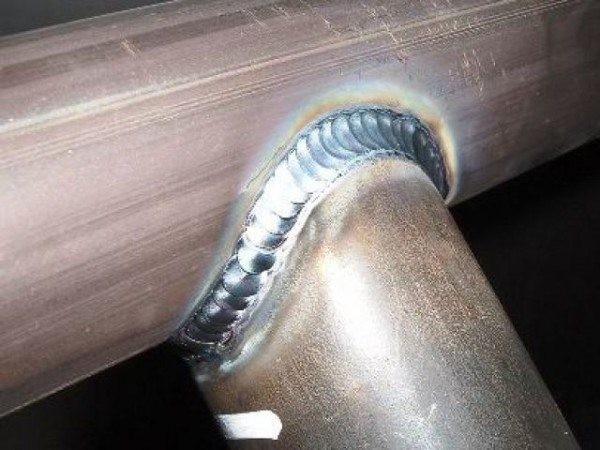

Приваренный отвод

После выполнения всех земляных работ при помощи автогена вырезается отверстие в основной трубе и к нему приваривается патрубок с нарезанной трубной резьбой.
Затем к патрубку крепится вентиль, который позволяет перекрыть поток для осуществления дальнейших работ.
В завершение этой операции над местом врезки устанавливается колодец.

Если труба выполнена из полиэтилена или другого вида пластика, то в сварочных работах нет необходимости. В таком случае используют специальные приспособления – седелки для врезки в водопровод. Данный фитинг представляет собой тройник, патрубки которого разбираются на две половинки.

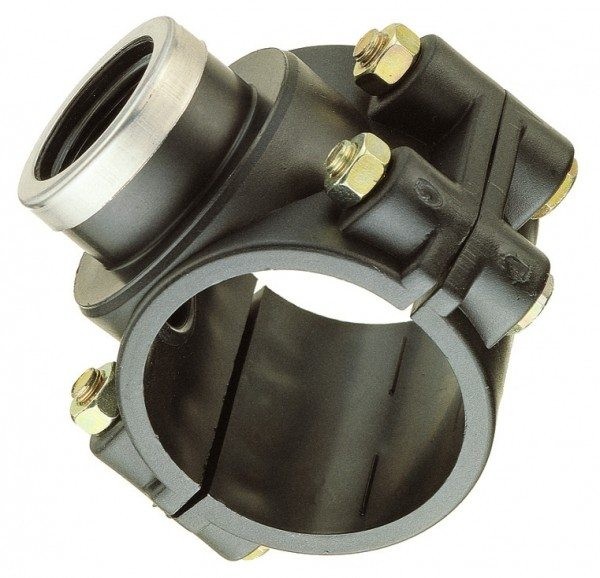

Седло для врезки трубопровода

Обратите внимание!
Согласно существующим строительным нормам, диаметр отвода должен быть меньше диаметра магистрали.

После установки седла, в пластиковой трубе выполняется отверстие. Дальнейшая же работа выглядит так, как и при работе со стальным трубопроводом.

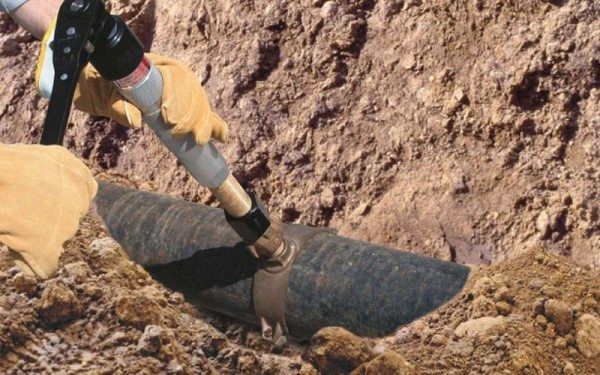

На фото – врезка отвода в стальную магистраль под давлением

Без перекрытия магистрали

Устройство отвода под давлением является достаточно оперативным и производительным методом.

Однако, эта работа требует точного соблюдения технологии и всех нюансов, которые приведены ниже:

В первую очередь на участке, где будет выполняться сверления трубы необходимо снять изоляцию и тщательно зачистить поверхность.

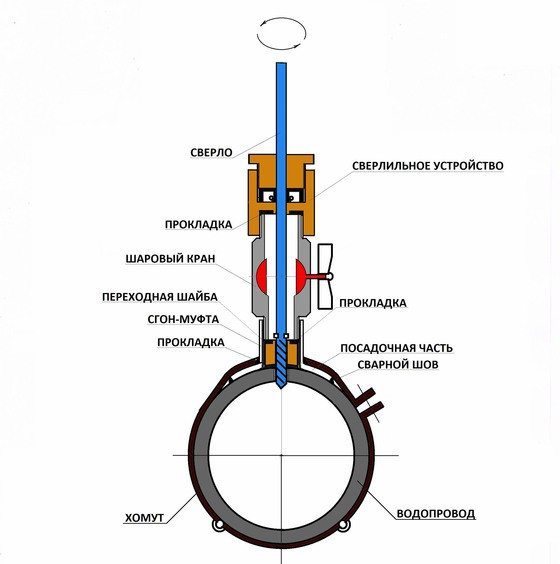

Схема сверления магистрали под давлением

Далее на магистральную трубу устанавливается седло для врезки в водопровод.
К патрубку отвода крепится запорная арматура и специальное устройство для сверления.
Затем через открытую задвижку и сальник приспособления вставляется фреза необходимого размера.
После высверливания отверстия фреза вытягивается и кран перекрывается.
В завершение работы устройство для сверления демонтируется.

Сейчас читают:

Ванны из искусственного камня: стиль,…

Ванны из искусственного камня: практичность и…

Ремонт джакузи в Москве

Оцинкованные трубы в системе отопления

Если труба стальная, то к ней можно приварить патрубок и дальше выполнить те же действия. Как и в предыдущем случае, на месте отвода обязательно устанавливается колодец.

Совет!
Колодец для врезки водопровода проще всего выполнить из бетонных колец.
При этом в нижнем кольце необходимо сделать вырезы для труб.

Врезка во внутренний водопровод

В некоторых случаях возникает необходимость выполнить ответвление от внутреннего трубопровода.

Сделать это можно двумя способами:

При помощи врезки тройника;
Путем установки криволинейного фитинга.

Ниже рассмотрим оба варианта.

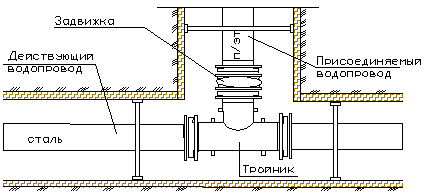

Схема обустройства отвода при помощи тройника

Врезка тройника

Технология данного метода предельно простая – вырезается участок трубы и на его место устанавливается тройник. Способ врезки зависит от материала, из которого выполнены трубы.

Надо сказать, что на практике работа оказывается довольно сложной. В частности, зачастую ее усложняет близость расположения системы к стене. Поэтому данный метод в последнее время применяется довольно редко.

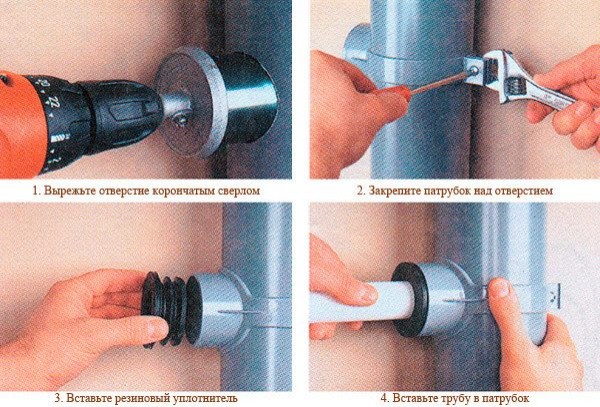

Схема врезки при помощи криволинейного патрубка

При помощи криволинейного фланца

Более простой способ установки отвода, который не требует перерезки труб, является использование криволинейного фитинга с хомутом. Причем, цена этой детали не больше чем обычного тройника для труб.

Выглядит данный процесс следующим образом:

В первую очередь нужно перекрыть воду в трубопроводе.
Затем надо своими руками высверлить отверстие.
После этого место стыка фитинга и трубы смазывается силиконовым герметиком.
Далее устанавливается фитинг и затягивается хомутом.

Обратите внимание!
Полукруглый вырез фитинга должен соответствовать диаметру трубы.

Надо сказать, что для внутреннего обустройства отвода можно также использовать седло, как для магистрали. В продаже имеются наборы, которые помимо седла содержат запорный механизм и фрезу. Таким образом, устройство позволяет выполнять врезку, не перекрывая воду.

Вот, пожалуй, и все основные моменты подключения отвода. Конечно, можно доверить данную работу специалистам и особенно не заморачиваться всеми этими нюансами. Однако, предварительно следует узнать стоимость врезки в водопровод, и возможно все же имеет смысл выполнить ее самостоятельно.

Вывод

Несмотря на кажущуюся сложность, врезка ответвлений в водопровод выполняется довольно просто. Причем, этот процесс зависит от условий, в которых выполняется работа, а также материала, из которого выполнена основная магистраль.

Ознакомиться с дополнительной информацией по данной теме можно из видео в этой статье.
