Как сделать водопровод из колодца для круглогодичного использования

Многие застройщики, которые устроили колодец на загородном участке, рано или поздно задумываются о проведении водопровода непосредственно в основное строение через некоторое время после его возведения. Для этого рекомендуется использовать зимний вариант, предполагающий прокладку трубопроводов на определенной глубине. То есть элементы должны находиться в непромерзающем слое.

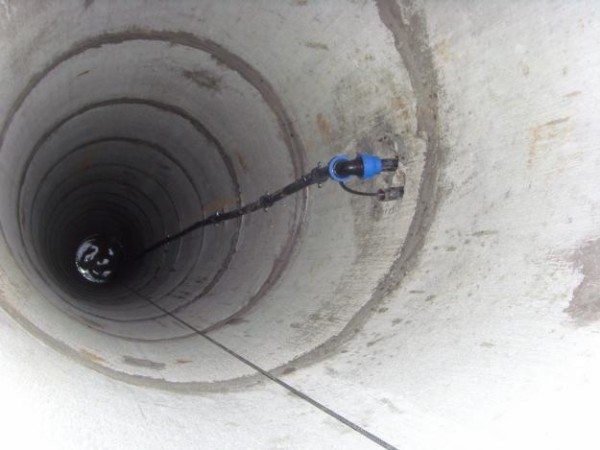

На фото показан водопровод в обычном колодце.

Плюсы данного способа

Колодец представляет собой гидротехническое сооружение, позволяющее осуществлять добычу грунтовых вод. При возведении в земле делается вертикальное углубление, стенки которого укрепляются различными материалами.

Этот вариант имеет множество положительных сторон.

• Возможность сооружения своими руками позволяет обойтись без привлечения специалистов со стороны, а значит, присутствует существенная экономия.
• Цена используемых материалов не очень высока, благодаря чему получаются недорогие, но вполне эффективные гидротехнические конструкции.
• Независимость системы от внешних факторов предоставляет возможность проводить профилактические и ремонтные работы в удобное время.
• После инсталляции отпадает необходимость платить за используемый объем воды, хотя некоторые расходы при эксплуатации все же будут.

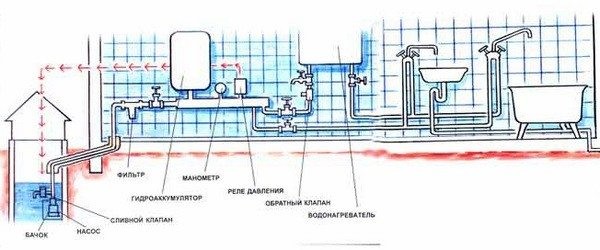

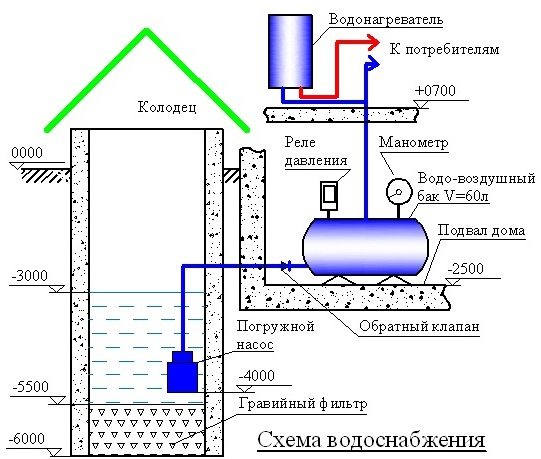

Примерная схема водоснабжения.

Примечание!
В отличие от артезианской скважины, расходы на устройство гидротехнической конструкции подобного типа значительно ниже.
Для добычи воды достаточно установить глубинный насос невысокой мощности.

Базовые мероприятия

После ознакомления с достоинствами данного варианта следует подробнее остановиться на том, как провести водопровод из колодца в дом самостоятельно. Каждый этап необходимо рассмотреть отдельно, чтобы лучше понять процесс. Изначально предполагается, что гидротехническое сооружение уже есть на земельном участке.

Проектирование системы

При возведении сети для обеспечения строения водой грамотное составление проекта является важным моментом. Каждый объект имеет свои особенности, поэтому при отказе от соблюдения некоторых правил появляются всевозможные трудности.

Далее представлены основные этапы.

Подводка труб к основным приборам.

Сначала выявляются определенные требования к коммуникационным системам, а также их эксплуатационные параметры. Техническая оценка, проведенная на стадии проектирования, позволяет улучшить качественные характеристики сети, сократив тем самым затраты на будущее проведение ремонтных работ.

Далее вычисляется общее потребление воды и количество по отдельным узлам. Правильные расчеты позволят повысить работоспособность системы. Кроме того, детальная проработка даст возможность предусмотреть пункты с повышенной нагрузкой, чтобы осуществить распределение.

После этого составляется схема всей сети, где будут отражены основные элементы и узлы, и смета с примерными расчетами стоимости. На данном этапе нужно определиться с материалами и используемым оборудованием.

Внимание!
Перед тем как проложить водопровод от колодца к дому, необходимо тщательно ознакомиться с пунктами СНиП 2.04.02-84, где указаны основные сведения о наружных сетях.

Прокладка трубопроводов

Доставка рабочей среды осуществляется с использованием проводящих элементов в виде труб, изготовленных из металла или полимерного материала. Чаще всего устанавливаются металлопластиковые изделия, так как они устойчивы к воздействиям химического и механического характера.

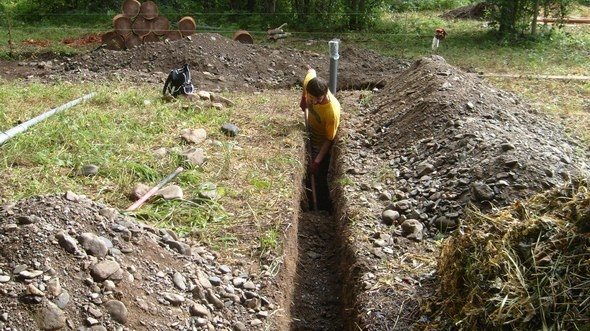

Рытье траншеи для укладки элементов водопровода.

Сначала роется траншея, глубина которой будет превышать уровень промерзания грунта. В противном случае в зимнее время может происходить замерзание воды внутри трубопроводов. Однако при использовании специального кабеля данное расстояние вполне реально сократить, особенно если речь идет о регионах с холодным климатом.

В случае необходимости устраиваются смотровые колодцы. Они обычно располагаются в местах, где ветка поворачивает, расходится или углубляется. С их помощью можно добраться до сложных мест.

Ниже рассматривается, как выложить колодец под водопровод для обслуживания и осмотра важных узлов.

Первым делом подготавливается котлован 1×1 м. Его глубина должна быть на 30-40 см больше, чем уровень промерзания грунта в конкретном регионе. На дно требуется насыпать слой песка 10-15 см.

На втором этапе производится закладка основания из бетона, которое будет способно выдержать кирпичную кладку. Фундамент может быть выполнен в виде ленты или сплошной платформы.

Далее возводятся стены толщиной в один кирпич, то есть 250 мм. Элементы кладутся путем чередования ложковых и тычковых рядов, пока конструкция не достигнет верха.

На последней стадии укладывается плита перекрытия с люком непосредственно на боковые плоскости сооружения.

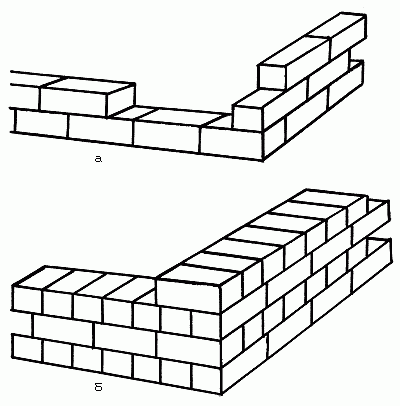

А – кладка в полкирпича, Б – кладка в один кирпич.

Важно!
Перед тем как нумеровать колодцы в водопроводной сети, необходимо подсчитать их общее количество и назначение.
Линии трубопроводов могут разветвляться не только по горизонтали, но и по вертикали на территории участка.

После возведения смотровых конструкций переходят к непосредственной укладке труб в подготовленную траншею. Внутри колодцев производится соединение элементов посредством разводных или стыковочных фитингов, в зависимости от ситуации. Чаще всего применяются детали компрессионного типа.

Для забора воды из колодца проделывается отверстие, соответствующее диаметру водопроводной трубы.

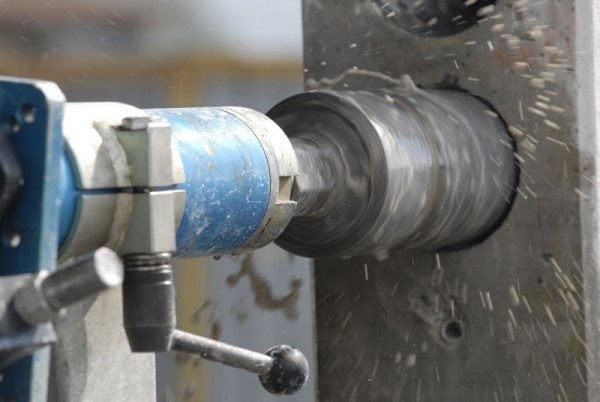

Проделывание отверстия методом алмазного бурения.

Установка глубинного насоса

Гидравлический прибор для перекачивания жидкости подвешивается с использованием специального троса. Для удерживающего элемента обычно изготавливается рама из стальных уголков и укладывается на бетонные кольца. Фиксация осуществляется при помощи анкеров.

Насос укладывается в конце фрагмента трубы, с помощью которого будет стыковаться с уголком. После этого разматывается кабель для подключения к электрической сети. На выходное отверстие инсталлируется обратный клапан, страхующий систему от противоположного поступления воды.

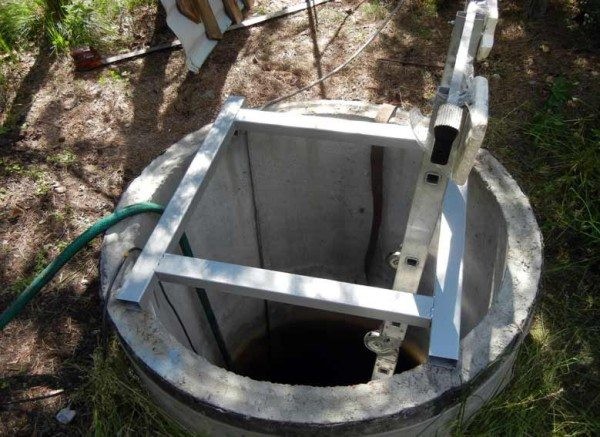

Металлическая рама для удержания глубинного насоса.

К обратному клапану крепится латунная или пластиковая муфта, к которой фиксируется сама труба. Электрический кабель приматывается к ней посредством изолирующей ленты. Собранная конструкция опускается в колодец. Край страховочного троса присоединяется к металлической раме.

После этого горизонтальный участок трубопровода должен быть состыкован с горизонтальной частью при помощи углового элемента. Что касается электрического кабеля, то он может быть выведен непосредственно через верх или заведен в подготовленную траншею. (См. также статью Водопровод для полива на даче: особенности.)

Процесс установки оборудования

Автоматизация насоса должна быть максимально комфортной, поэтому устанавливается гидроаккумулятор, представляющий собой особую емкость, частично заполненную водой. Определенный объем занимает воздух. Когда воды становится меньше, давление понижается, а при повышении уровня наоборот.

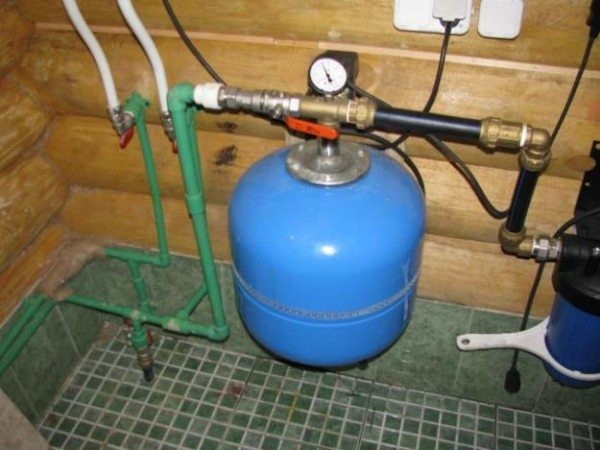

Так выглядит небольшой гидроаккумулятор.

Подобное устройство является перевалочным узлом между потребителем и источником. Чем больше будет мембранный бак, тем реже будет происходить включение электрического насоса, а значит, вероятность его выхода из строя заметно снижается. Вместимость резервуара обычно колеблется от 50 до 200 литров.

Инсталляция приспособления осуществляется внутри помещения, так как необходимо предотвратить вероятность замерзания жидкости. Устройство позволяет запастись определенным объемом воды на случай отключения электричества, пока насос не будет функционировать.

Управляющим элементом является реле давление, которое позволяет включать гидравлический прибор при уменьшении количеств жидкости и выключать его при заполнении бака. Электромагнитное изделие устанавливается сверху насоса в горизонтальном положении.

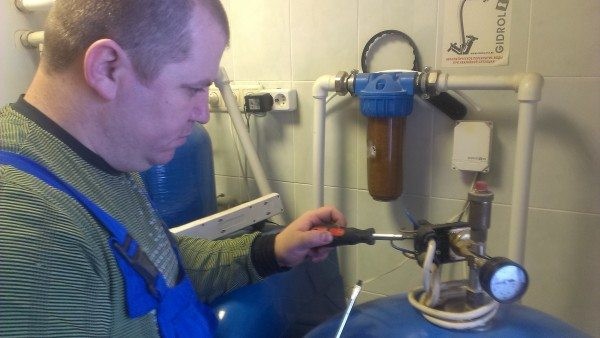

Процесс подключения реле давления.

Тестирование системы

После подключения оборудования необходимо удостовериться в работоспособности водопроводной сети. Если все элементы функционируют исправно, а трубопроводы не протекают, то можно осуществлять завершающие работы.

Проводящие элементы укутываются геотекстилем и засыпаются слоем песка. Образовавшаяся насыпь покрывается непосредственно грунтом, который был удален до этого. На смотровые колодцы, если таковые имеются в водопроводной системе, устанавливаются люки.

Заключительная часть

Многие застройщики задумываются о том, как сделать летний водопровод из колодца, чтобы осуществлять полив огорода и снабжать жидкостью хозяйственные постройки только в теплое время года.

В этом случае можно отказаться от заглубления трубопроводов и установки дополнительного оборудования. Однако принцип монтажа остается тем же, который и отражает данная инструкция. Ознакомиться с подробностями можно на видео в этой статье.
