Как сделать солнечную батарею для зарядки телефона

0 19

Как сделать солнечное зарядное устройство.

Солнечное зарядное устройство для телефона незаменимо в поездках на природу где нет возможности воспользоваться бытовой сетью. Зарядить телефон, планшет, фонарь, можно с помощью самодельного зарядного устройства, которое работает на солнечной батарее. Все компоненты для изготовления есть в продаже.

Для зарядки любого мобильного телефона или дополнительного аккумулятора (Power bank) требуется напряжение 4,7 — 5V, ток заряда около 200 мА, поэтому понадобится сделать зарядное с такими параметрами.

.

Как сделать солнечную батарею для зарядки телефона.

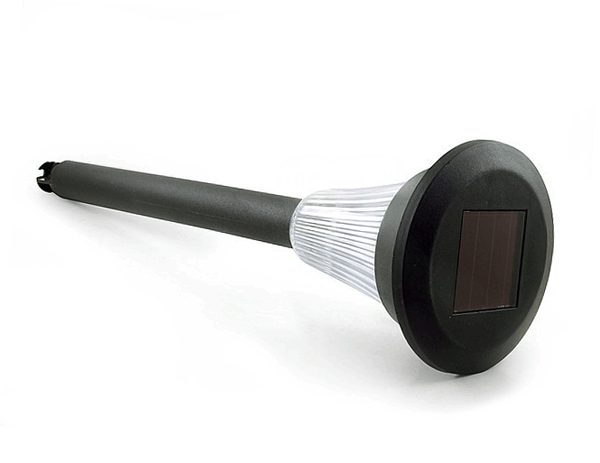

Чтобы сделать зарядное устройство, работающее на солнечной батарее, в первую очередь понадобится сам солнечный элемент. Взять его можно из обычного садового фонарика.

Как сделать солнечную батарею для зарядки телефона

Размеры солнечного элемента в садовых фонариках могут быть различных размеров, но чаще встречаются 70 х 70 см, такая панелька на солнце развивает 2,5 – 3,5 V, есть панельки, которые выдают 4,5 V. Проверить какое напряжение выдает солнечный элемент можно вольтметром, для зарядки телефона понадобится примерно 7 V, то есть 2 панельки.

Кроме солнечных элементов нам понадобится контроллер заряда литий-ионного аккумулятора, он будет выдавать на выходе стабильно 5 V. Контроллер можно приобрести в магазинах радиотоваров.

Итак, солнечная зарядка состоит из солнечной панели, к которой подсоединяется контроллер, через который и будет подключаться телефон для зарядки.

Как сделать солнечную батарею для зарядки телефона

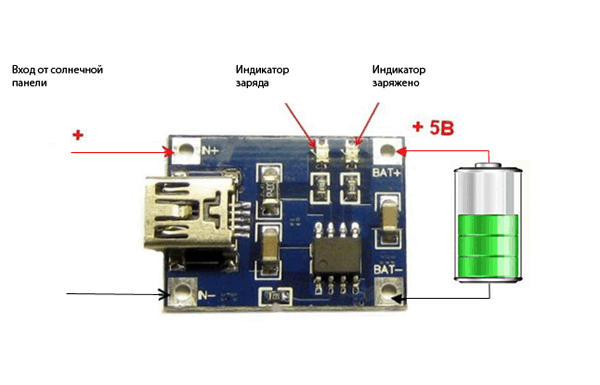

Берём контроллер, места для подключения входа обозначены IN+ IN- подключаем к солнечному элементу соответственно плюс к плюсу минус к минусу. Контактные площадки для выхода обозначены BAT+ и BAT-, к ним подключам кусок провода с USB выходом к которому и будет подключаться телефон для зарядки.

С помощью горячего силикона можно зафиксировать контроллер и солнечный элемент в любом подходящем корпусе.

В походных условиях такой зарядкой можно заряжать, телефон, фонарь, планшет, или запасной аккумулятор (Power bank).
