Как сделать ракетную печь своими руками

0 18

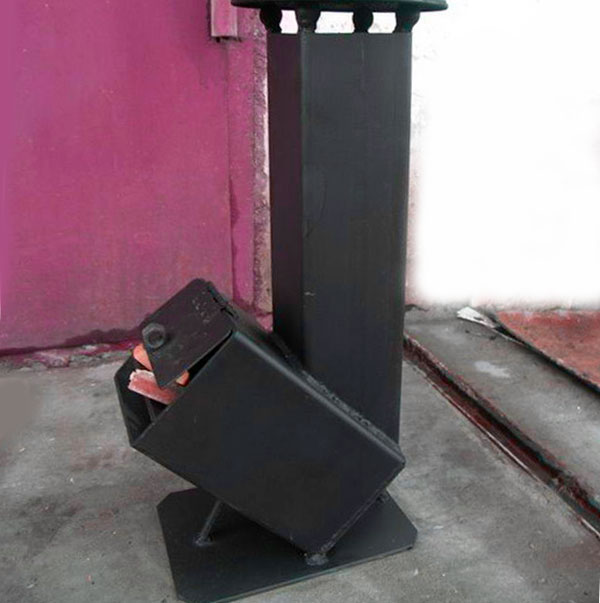

Ракетная печь: схема и фото изготовления.

Конструкция ракетной печки сделана таким образом, чтобы с помощью прямого горения создать сильное пламя из небольшого количества топлива. Процесс горения происходит в вертикальной трубе, где в итоге создаётся эффект прямого горения пламени.

.

Схема ракетной печи

Содержание статьи:

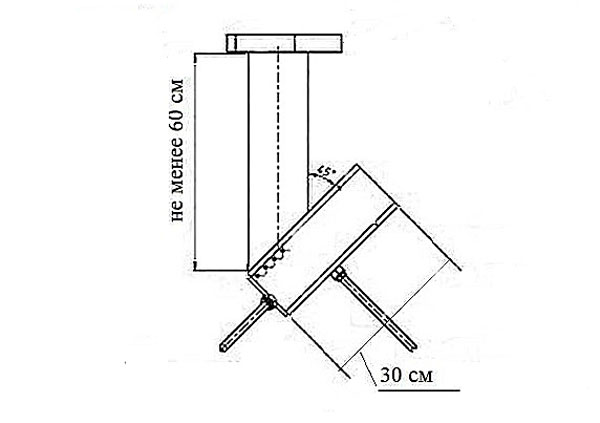

На рисунке предоставлена схема и размеры печи ракетного типа.

Как сделать ракетную печь своими руками

Печь состоит из вертикальной трубы и боковой топки размещённой под углом в 45 градусов, расположенная под таким углом топка значительно облегчает укладку дров.

Ракетная печь своими руками

Для изготовления печи ракетного типа понадобится два отрезка профильной или круглой трубы:

  • Для топки труба сечением 160 х 160 мм — длиной 300 мм.
  • Для дымохода труба сечением 120 х 120 мм — длиной 500 мм.

Ещё понадобятся металлические листы толщиной 5 мм и такими размерами:

  • — 160 х 160 мм.
  • — 150 х 150 мм.
  • — 300 х 200 мм.

Несколько металлических прутов для изготовления колосников.

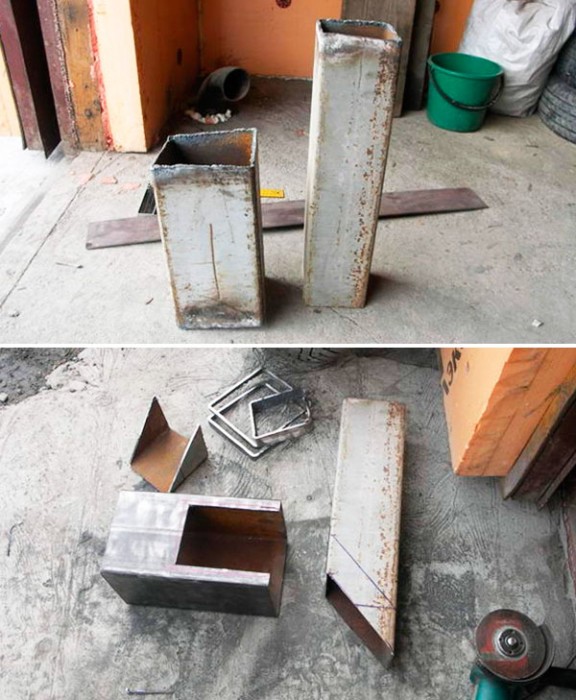

Процесс изготовления ракетной печи следующий. Из профильных труб болгаркой вырезаются топка и дымоход печи.

Как сделать ракетную печь своими руками

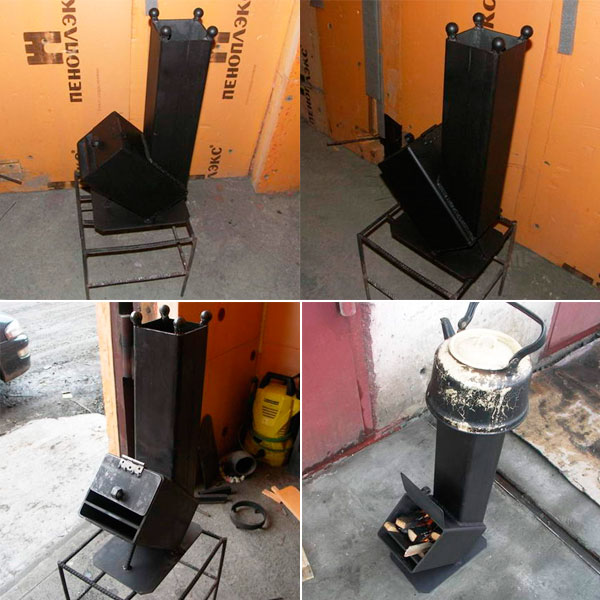

Дымоход и топка привариваются между собой под углом 45 градусов.

Как сделать ракетную печь своими руками

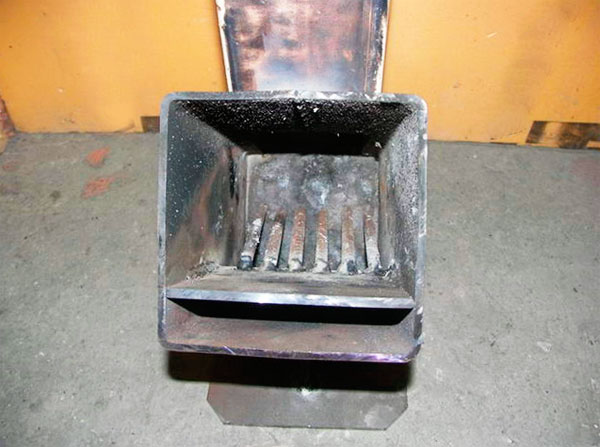

В нижней части топки нужно приварить колосники и пластину разделяющую топку и поддувало. Без колосников угли будут быстро забивать топку и снижать тягу.

Как сделать ракетную печь своими руками

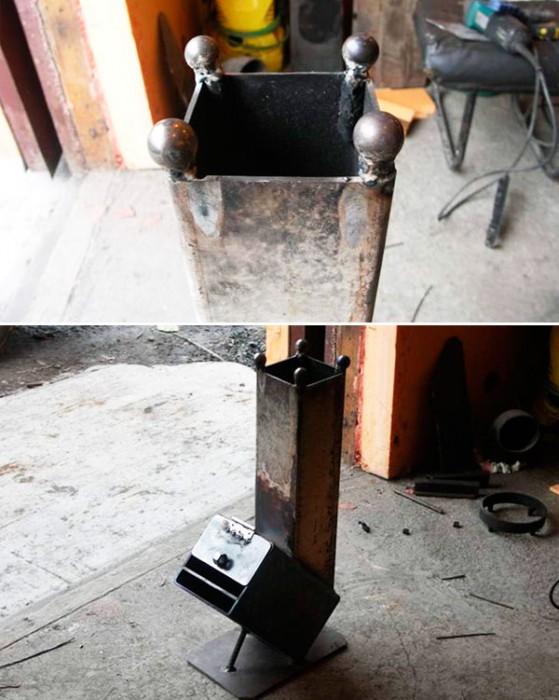

В топке нужно предусмотреть заслонку, регулируя заслонку можно контролировать интенсивность горения пламени в печи.

Как сделать ракетную печь своими руками

Заключительный этап: ракетную печь красим термостойкой краской.

Как сделать ракетную печь своими руками

Преимущества и недостатки:

Печь ракетного типа имеет свои преимущества:

  • Минимальный расход топлива, печь может работать практически на любом топливе, оптимально использовать древесину — дрова, ветки, мелкие щепки.
  • Сильное пламя и быстрый нагрев, котелок с 3 литрами воды закипает за 15 – 20 минут.
  • Простота конструкции, компактный размер.

Недостатки конструкции:

  • Вес печки более 10 кг, поэтому походной эту печку назвать сложно, разве что если перевозить её в автомобиле.
  • Реактивную печь не практично использовать для отопления помещений, часто нужно подкидывать дрова в печь и большая часть тепла идёт в дымоход, печь в первую очередь предназначена для быстрого приготовления пищи, нагрева воды и прочих нужд.
  • При горении печка издаёт характерный «реактивный» звук.

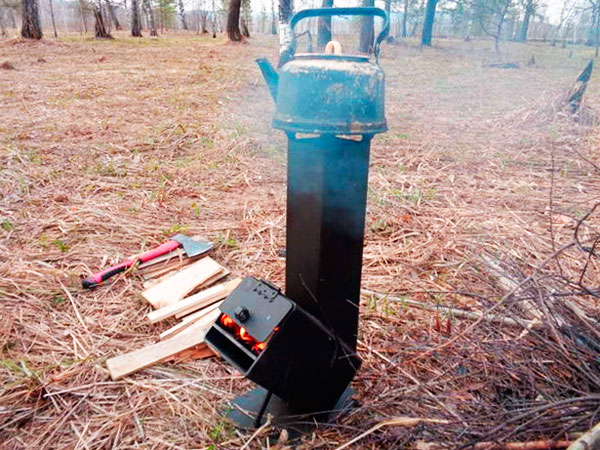

Где пригодиться печь ракетного типа? Печь можно использовать в местах, где нет возможности развести открытый костёр или нет достаточного количества топлива для костра. Печь будет, кстати, если нужно быстро приготовить пищу на пример на даче или на природе.

Как сделать ракетную печь своими руками

Рекомендую посмотреть видео — печь ракетного типа в работе.

Ещё один вариант ракетной печи своими руками.
