Как сделать абиссинскую скважину для воды своими руками: схемы, чертежи.

Абиссинская колодец это наиболее быстрый и экономичный вариант для обеспечения полноценного водоснабжения дома, дачи и полива огорода. По такой технологии скважина на воду забивается довольно быстро, в течение одного дня.

Устройство абиссинского колодца

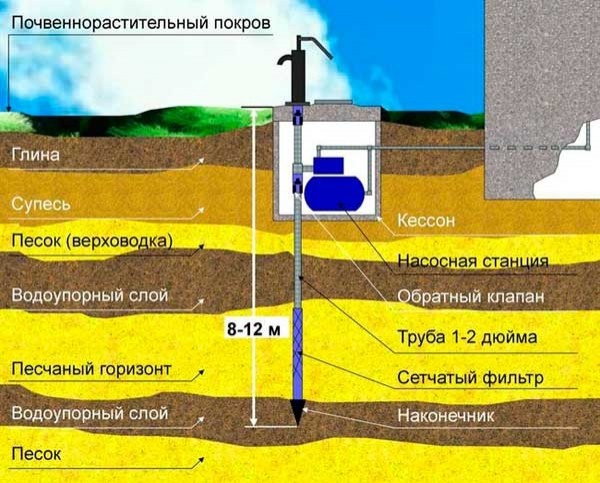

Абиссинский колодец представляет собой забитую в грунт скважину на глубину до 15 метров, состоящую из отрезков дюймовых труб соединённых между собой муфтами. Сверху на трубу устанавливается ручной или электрический насос.

Как сделать абиссинский колодец: схемы, чертежи

Чтобы сделать абиссинскую скважину понадобятся такие материалы:

Трубы дюймовые из нержавейки или оцинкованной трубы длиной по 2, 5 метра с винтовой резьбой на концах. Трубы рекомендуется использовать из нержавейки, срок службы простых металлических труб значительно меньше, через 3 – 5 лет вода в скважине будет с ржавчиной, поэтому обычные металлические трубы крайне не рекомендуется использовать. Трубы из нержавейки прослужат намного дольше и качество воды в скважине не испортится.

Муфты с резьбой дюймовые для соединения труб.

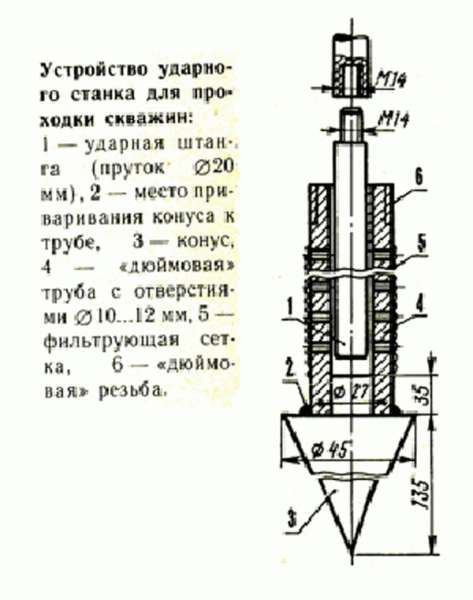

Сетчатый Фильтр. Состоит из трубы с многочисленными отверстиями диаметром около 10 мм, труба с внешней стороны обматывается мелкоячеистой сеткой галунного плетения из нержавейки, которая припаивается по краям к трубе.

Как сделать абиссинский колодец: схемы, чертежи

Наконечник. Металлический конус, которым пробивают почву, приваривается к трубе.

Ударная штанга диаметром 20 мм, длиной 2м с закреплённым тросом.

Тренога с блоком.

Насос ручной.

Способы забивки абиссинского колодца

Забивать абиссинскую скважину можно двумя способами:

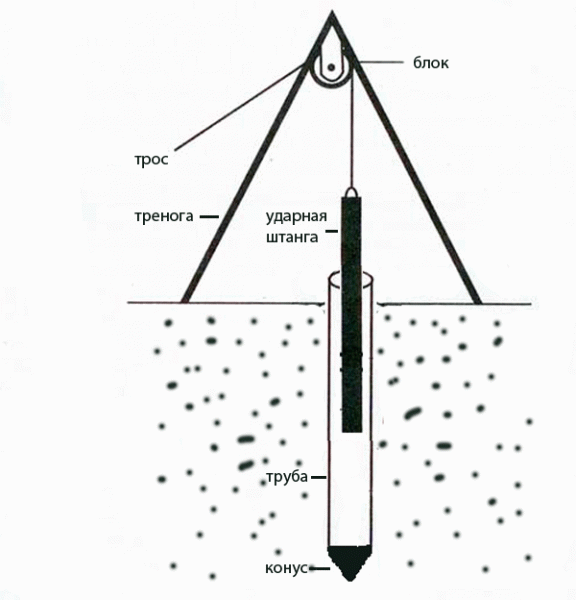

С помощью ударной штанги подвешенной на тросе, при опускании штанга ударяется о наконечник, приваренный к трубе, и забивает его вместе с трубой в грунт. На фото схема забивки.

Как сделать абиссинский колодец: схемы, чертежи

Как сделать абиссинский колодец: схемы, чертежи

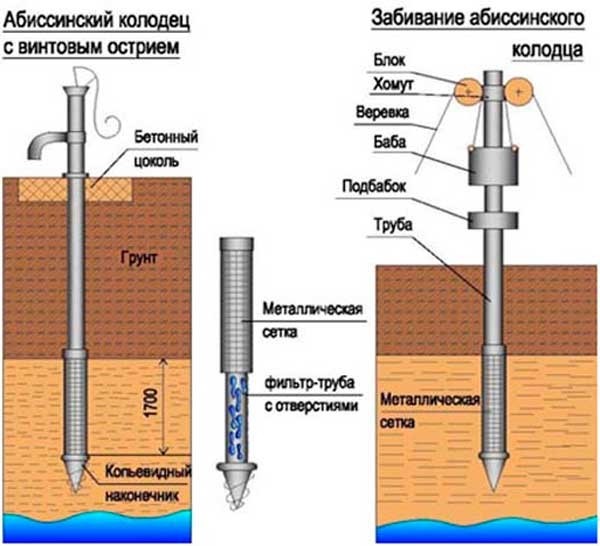

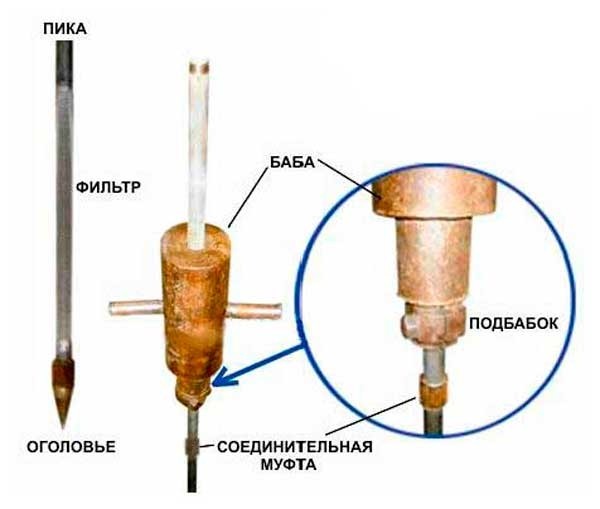

Или с помощью, так называемой «бабы» металлической чушки с ручками весом 30 кг которая надевается на трубу, и «подбабка» хомута который стягивается болтами и крепится на трубе, забивка происходит ударами чушки по «подбабку».

Как сделать абиссинский колодец: схемы, чертежи

Как сделать абиссинский колодец: схемы, чертежи

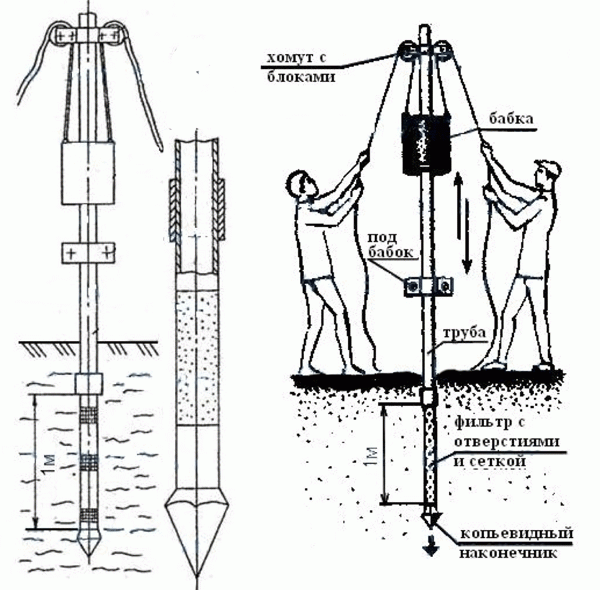

Схема скважины.

Как сделать абиссинский колодец: схемы, чертежи

Делаем абиссинский колодец.

В месте установки скважины выкапываем неширокую яму глубиной около метра.

Забивка начинается с первой части скважины – трубы фильтра с приваренным конусом, именно конус позволит углубляться трубе в грунт.

Устанавливаем в яму первую трубу с наконечником и фильтром, ровняем вертикально по уровню и засыпаем яму грунтом.

Прикручиваем к первой трубе следующий отрезок трубы с помощью муфты.

Муфту нужно обязательно накручивать на резьбу через паклю пропитанную краской. По мере углубления трубу наращивают следующими кусками трубы.

Устанавливаем треногу с блоком над трубой, подвешиваем ударную штангу и опускаем её в трубу. Натягиваем трос и резко отпускаем, штанга ударяется о дно трубы и постепенно углубляет её в грунт.

При пробивке скважины очень важно вовремя узнать начало водоносного слоя, выяснить это можно таким способом.

Когда труба уже забита на 5 – 6 метров в грунт, в трубу заливаем ведром воду до верха, если вода быстро не ушла, а осталась в трубе значит, до водоносного слоя ещё не дошли.

Забиваем ещё на метр трубу и опять заливаем в трубу воду, проверяем, если вода из скважины начинает быстро уходить, значит, скважина достигла начала водоносного слоя. Забиваем ещё на полметра, заливаем воду, если вода быстро уходит из скважины значит, водоносный слой достигнут.

Вытягиваем штангу, разбираем и удаляем треногу.

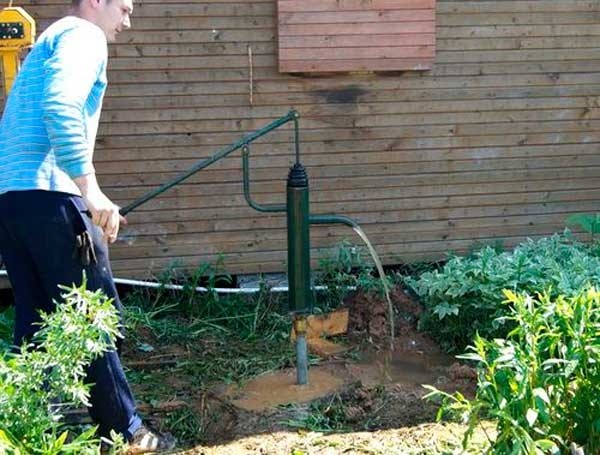

Теперь на резьбовое соединение скважины нужно установить ручной насос. Откачиваем с помощью ручного насоса грязную воду из скважины, когда вода станет чистой, пробуем её на вкус.

Диаметр трубы скважины недостаточен чтобы разместить, в нём погружной насос, поэтому качать воду из скважины можно только поверхностным электрическим или ручным насосом.

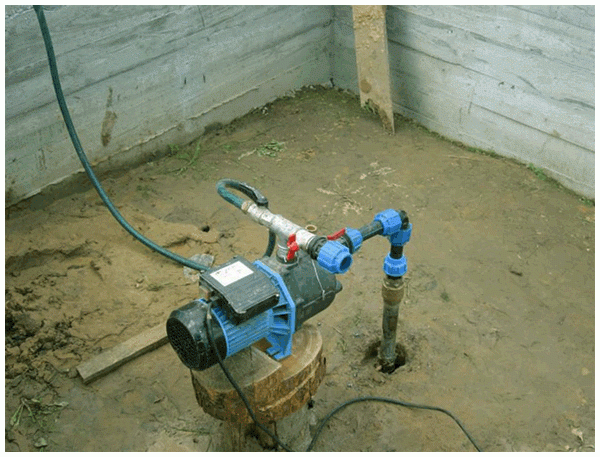

Если планируется использовать скважину не только в летний период, но и зимой, тогда понадобится для скважины сделать крытый приямок, который обеспечит защиту от замерзания воды в насосе и наружном трубопроводе.

Как сделать абиссинский колодец: схемы, чертежи

Систему трубопровода подходящего к дому понадобится провести на глубине не менее 1 метра от поверхности грунта.

Абиссинский колодец скважина с установленным насосом способен обеспечить не только водоснабжение дома, но и полноценный полив огорода.

Как сделать абиссинский колодец: схемы, чертежи

Сделать абиссинский колодец можно самостоятельно своими руками с минимальными финансовыми затратами.

В этом видео подробно показан процесс забивки скважины «абиссинский колодец».
