Купив участок, земли, задумываешься о том, что надо где-то обитать на время постройки дома. Таким временным обиталищем на дачном или садовом участке является бытовка. Небольшое утепленное сооружение, размером обычно 3*6 или около того. Есть очень много предложений на рынке: и из дерева и из металла. Но качество их более чем сомнительно, при строительстве используют самые дешевые материалы. В этом легко убедиться, посчитав затраты, которые вы понесете, если решите делать бытовку своими руками. При тех же габаритах у вас дешевле, скорее всего, не получится, а если будет экономия, то небольшая. Вы-то будете считать нормальные материалы, а не самые дешевые. Но по качеству и прочности самодельные бытовки в разы превосходят покупные.

Как построить бытовку из дерева, на металлическом каркасе

Бытовка на участке первое (или второе после туалета) сооружение, которое появляется на участке

Из чего и как строят

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм  или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

  • обрезную доску;
  • листовой материал — фанеру, ОСБ, ДСП;
  • профлист;
  • сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

Как построить бытовку из дерева, на металлическом каркасе

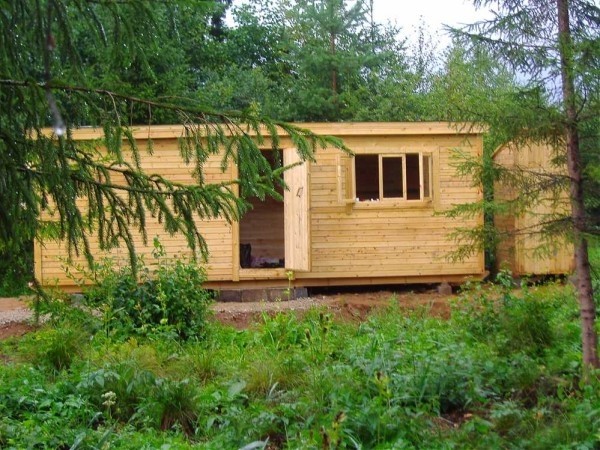

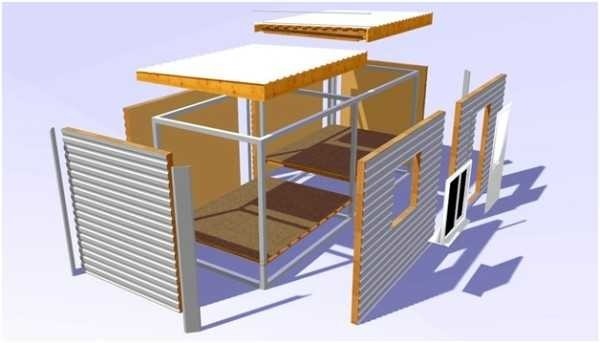

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.

Планировка и чертежи

Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.

Бытовка-вагончик

Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.

Как построить бытовку из дерева, на металлическом каркасе

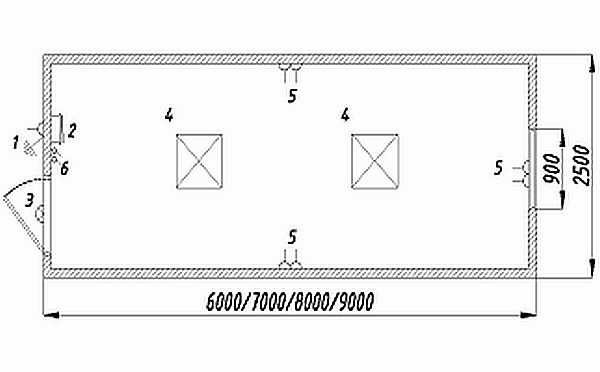

Чертеж бытовки-вагончика с размерами

На чертежах будут встречаться графические и цифровые  обозначения, их расшифровка на фото ниже.

Как построить бытовку из дерева, на металлическом каркасе

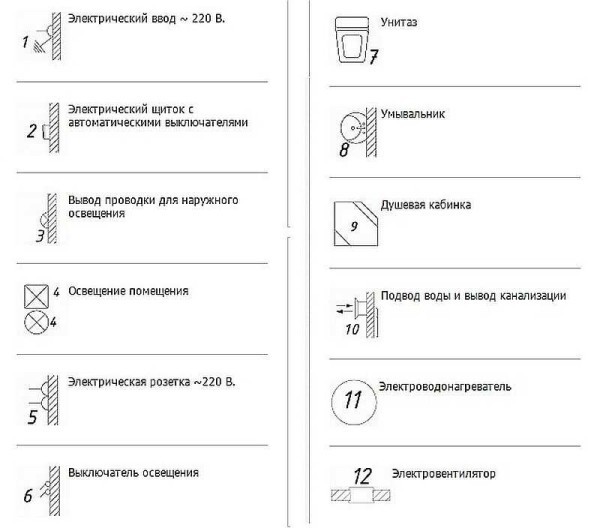

Обозначение на чертежах

Распашонка

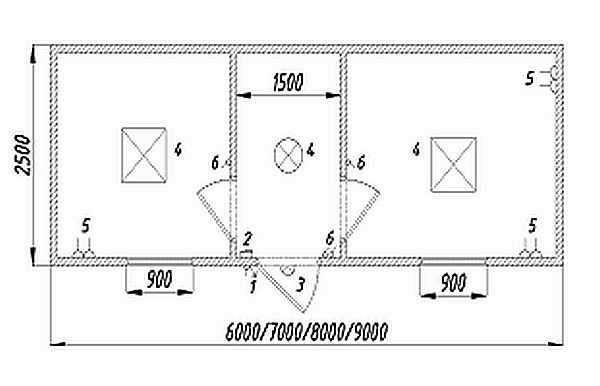

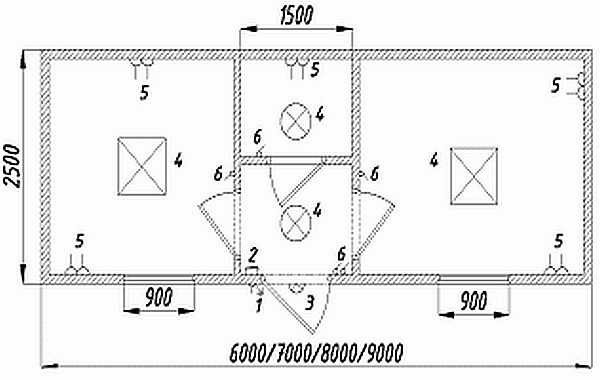

Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.

Как построить бытовку из дерева, на металлическом каркасе

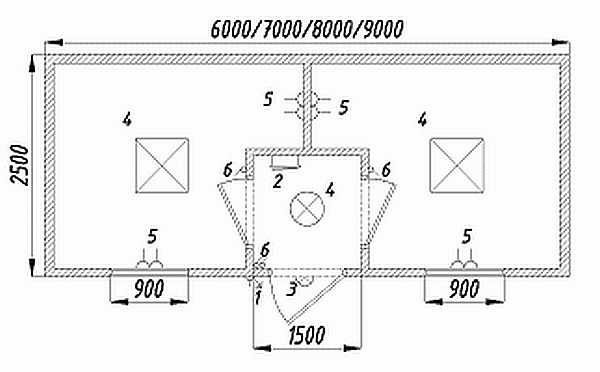

Два помещения и тамбур

Как построить бытовку из дерева, на металлическом каркасе

С выгороженной небольшой кладовкой

Как построить бытовку из дерева, на металлическом каркасе

Только тамбур без кладовки

Бытовка с туалетом и душем

Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.

Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.

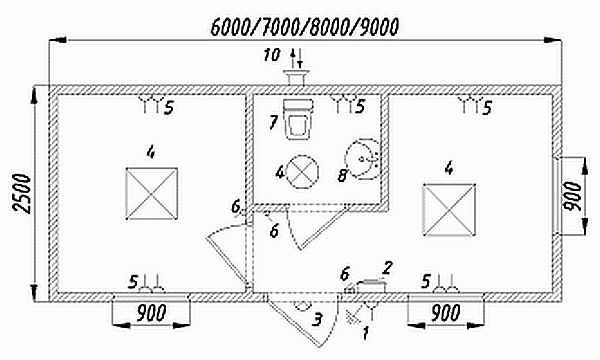

Как построить бытовку из дерева, на металлическом каркасе

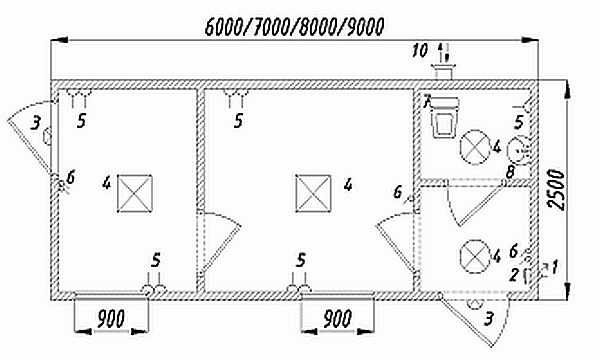

Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный вход

Как построить бытовку из дерева, на металлическом каркасе

С туалетом

Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.

Фундамент под бытовку

Так как строение временное и легкое, фундаментом обычно служат столбики или блоки. Чаще — блоки. Желательно — бетонные, стандартные. Нет — можно любые строительные, но высокой плотности и не пустотелые.

Как построить бытовку из дерева, на металлическом каркасе

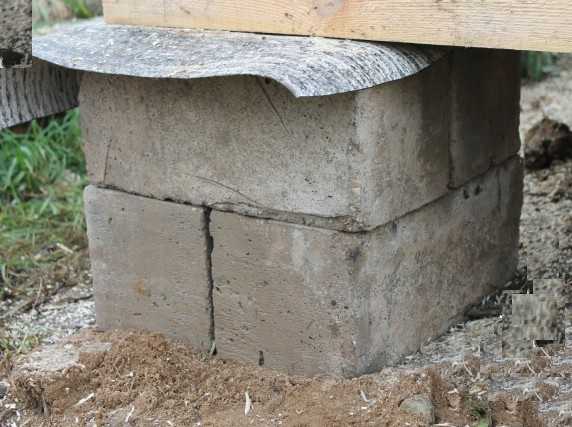

Пример столбика для фундамента под бытовку

Их ставят на подготовленное основание. Если грунты нормальные, можно просто снять дерн и выровнять площадки. Для большей надежности выкапывают небольшой котлован под каждый блок глубиной около 20-25 см. В него засыпают щебень средней фракции и хорошо трамбуют. На такую подложку выставляют блоки.

Обратите внимание! Верхняя кромка должна быть выставлена в уровень (быть в одной горизонтальной плоскости). Также необходимо проверить геометрию фундамента: углы строго под 90°, диагонали равны.

При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки. Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков.

Как построить бытовку из дерева, на металлическом каркасе

Пример фундамента под дачную бытовку трехметровой ширины

Чтобы в помещения не тянуло сырость, на блоки укладывают гидроизоляцию. Можно — два слоя рубероида, можно — другого гидроизоляционного материала, даже пленки. Еще вариант — промазать битумной мастикой. На этом можно считать фундамент готовым.

Пошаговая инструкция: фото-отчеты с пояснениями

Понять некоторые вещи по описанию сложно. Сколько ни читай, но пока не сделаешь, или, хотя бы не посмотришь, как делают другие, не поймешь. Вот потому и полезны фото строительства бытовок: можно рассмотреть как делали узлы и найти решение для себя. Это своеобразное пособие для тех, кто решил строить самостоятельно.

Строительство деревянной бытовки

Строилась бытовка из древесины на даче. Размеры 3*6 м, утепленная — для временного проживания на период постройки дома. Использовали следующие материалы:

  • доска 50*100 мм — 28 шт;
  • брус 100*150 мм — 5 шт и 50*50 мм — 24шт;
  • блоки 20*40*20 мм — 20 шт;
  • доски на крышу 25*150 мм —  10 штук;
  • доска пола шпунтованная 30 мм толщиной — 21 шт;
  • вагонка класс А 5 упаковок  по 6 метров и 6 упаковок по 3 метра;
  • рубероид 4 рулона;
  • пенопласт — 4 куба;
  • окна 90*90 см — 2 шт;
  • двери;
  • Сенеж Ультра — 10 л;
  • уголки и пластины для усиления соединений обвязки;
  • крепеж (гвозди, саморезы, финишные гвозди), монтажная пена.

    Как построить бытовку из дерева, на металлическом каркасе

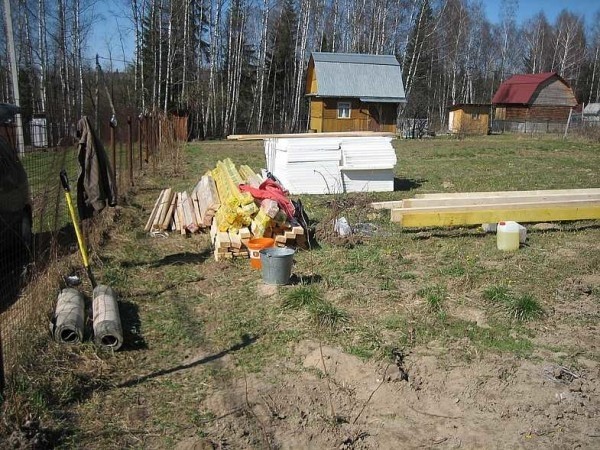

    Так выглядят материалы на участке

Так как цены на материалы очень сильно зависят от региона, говорить о стоимости постройки нет смысла. Но по данному перечню вы сами можете с довольно большой точностью определить, во сколько выльется построенная своими руками бытовка.

Учтите, что в этом перечне нет кровельного материала (планировался ондулин) и нет стекла. Также не закуплена вагонка для внутренней отделки.

Перед началом строительства всю древесину, за исключением вагонки, обработали антибактериальной пропиткой «Сенеж Ультра». Покрывали в два слоя. Так что качество обработки должно быть нормальным.

Как построить бытовку из дерева, на металлическом каркасе

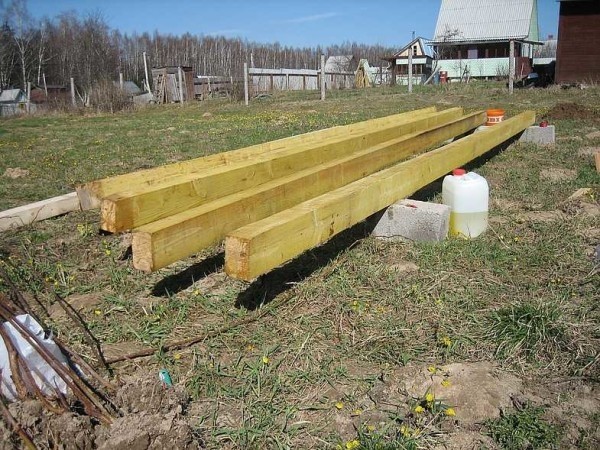

Обработка древесины

Разметили площадку под строение. Решили поставить блоки на песчаную подсыпку. Выкопали ямки глубиной сантиметров 25-30, насыпали песка, утрамбовали. Выставили блоки. Выставили сначала два крайних, положили на них доску ровную, на нее — уровень. Так выставили крайние блоки. Потом под высоте доски подгоняли промежуточные. Так по всем сторонам.

Как построить бытовку из дерева, на металлическом каркасе

Выставляем блоки

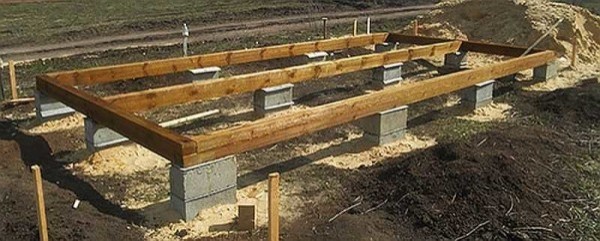

Далее укладывали обвязку. Брус 100*150, запилили в полдерева. Сложили, для надежности стянули шпильками.

Как построить бытовку из дерева, на металлическом каркасе

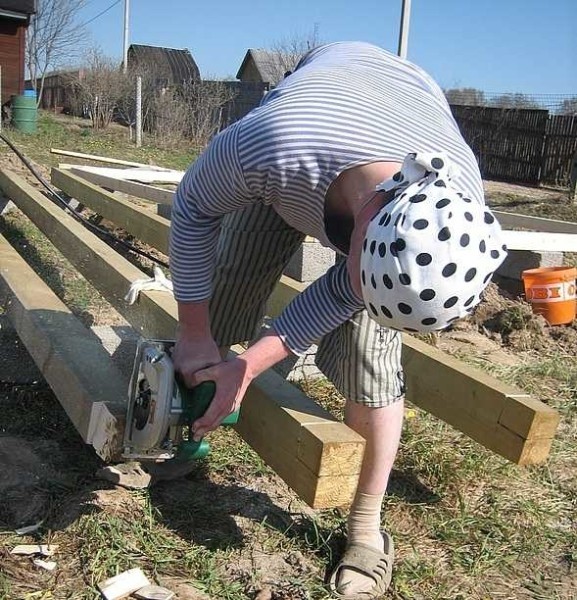

Вот так режут в полдерева

Как построить бытовку из дерева, на металлическом каркасе

А это как уложить средний брус

Как построить бытовку из дерева, на металлическом каркасе

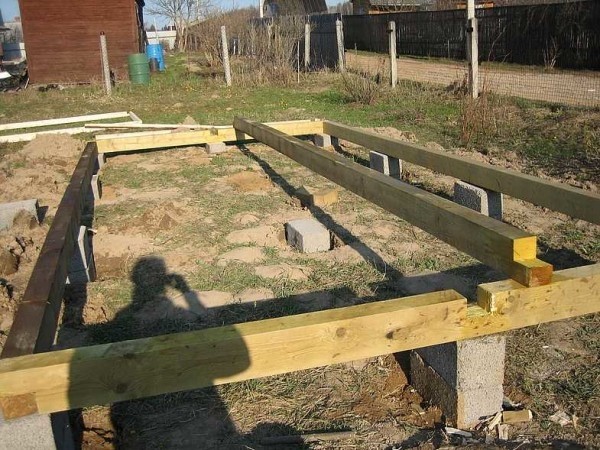

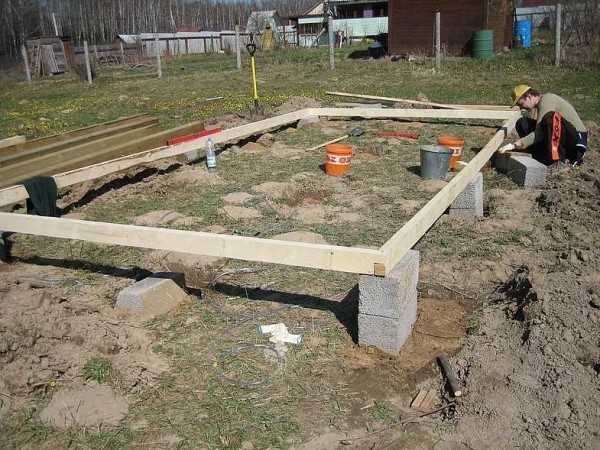

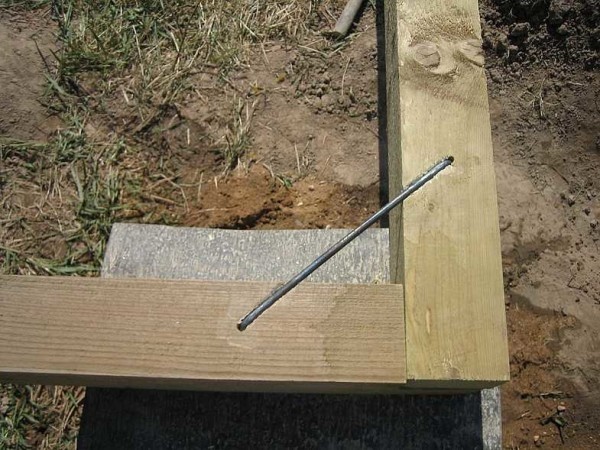

Проверив углы и диагонали сбили шпильками

Следующим этапом уложили лаги пола. Их ставили через 50 см, через одну будем ставить и стойки. Делали из доски 50*100 мм, поставленной на узкую часть.

Как построить бытовку из дерева, на металлическом каркасе

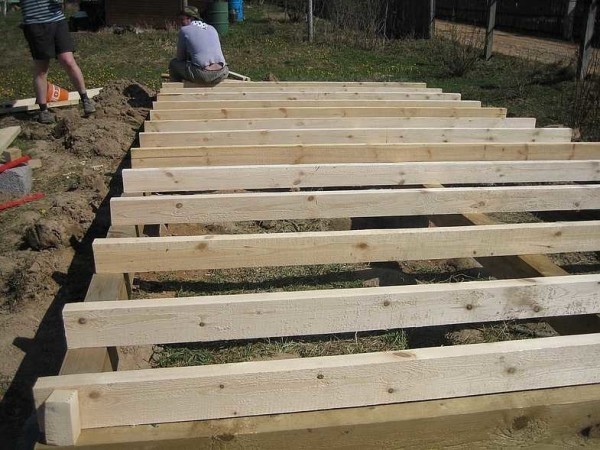

Уложили лаги пола

Решили сразу на земле собирать стойки со стропилами, укреплять  соединения уголками, а потом уже в готовом виде устанавливать. Собирали из той же доски 50*100 мм.

Как построить бытовку из дерева, на металлическом каркасе

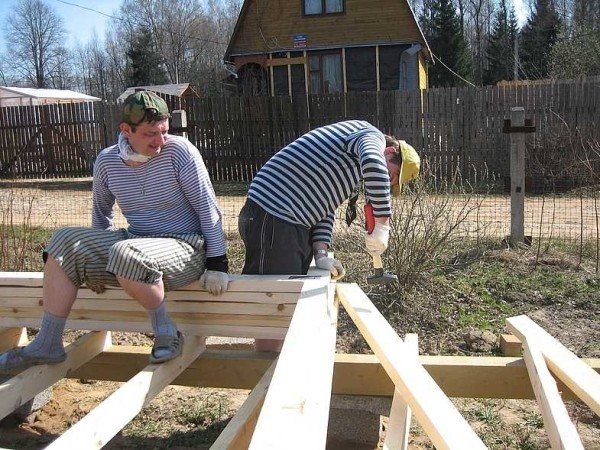

Сбиваем переднюю стойку — она длиннее, заднюю и стропила

Как построить бытовку из дерева, на металлическом каркасе

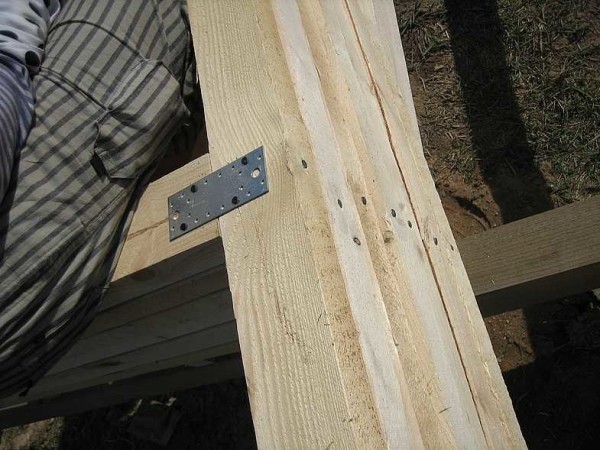

Били гвоздями, а пластины прикручивали саморезами

Как построить бытовку из дерева, на металлическом каркасе

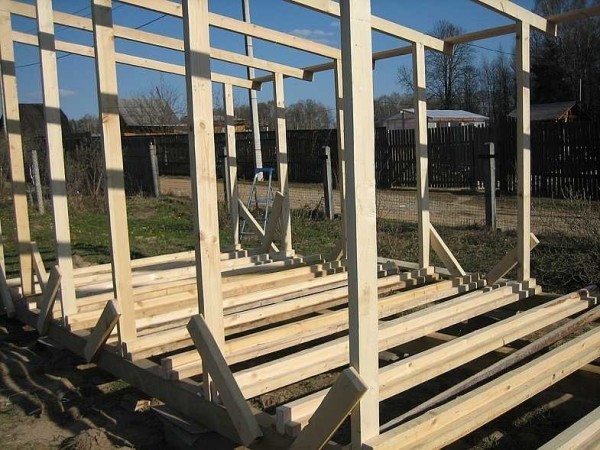

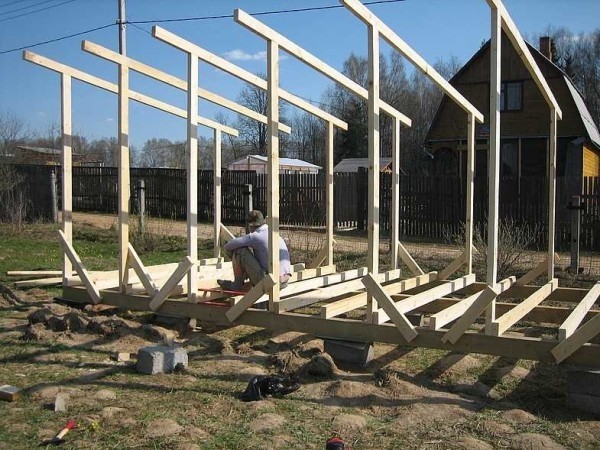

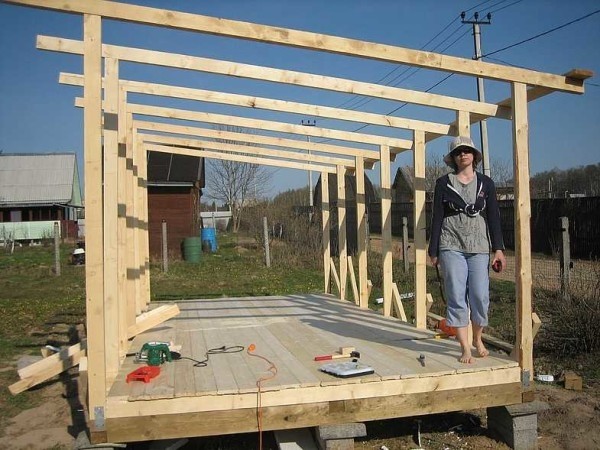

Стойки закрепляли временными укосинами

Прибивали стойки длинными гвоздями. Потом для надежности все места крепления усилили уголками и пластинами. Их уже садили на саморезы.

По бокам от лаг прибили бруски 50*50 мм. Получились «гнезда» под укладку пенопласта. Его клали на монтажную пену: и герметично и надежно. Сверху прибили доску пола.



Как построить бытовку из дерева, на металлическом каркасе

Прибили брусок с двух сторон от лаг

Как построить бытовку из дерева, на металлическом каркасе

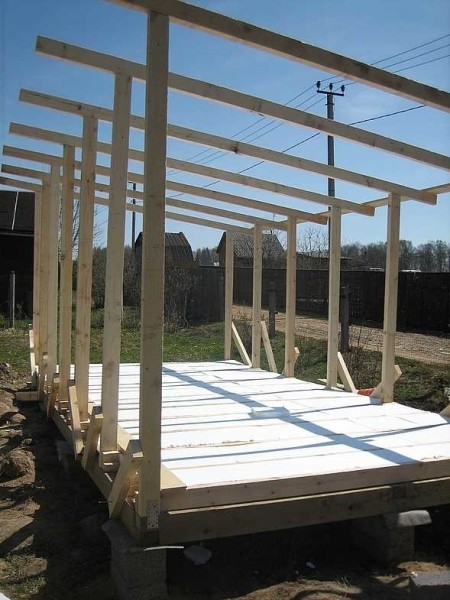

Уложили пенопласт

Как построить бытовку из дерева, на металлическом каркасе

Сверху настелили пол

Далее начался этап обшивки. Сначала поставили дополнительные стойки по бокам, укрепили их укосинами.

Как построить бытовку из дерева, на металлическом каркасе

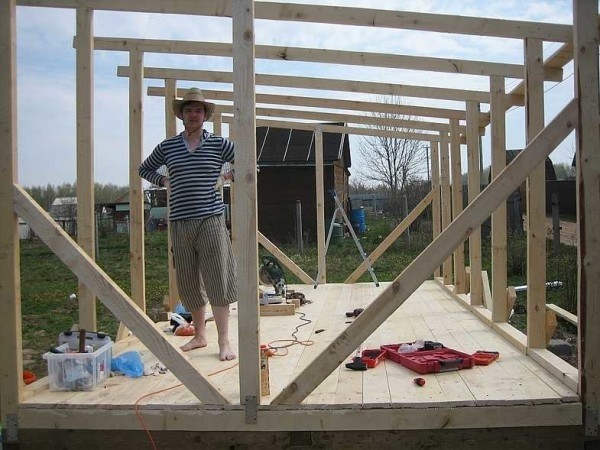

Дополнительные стойки и укосины придают большую жесткость постройке

Теперь пошла непосредственно обшивка. На короткую сторону пошла вагонка из пачек по 3 метра, на длинные прибивали шестиметровые.

Как построить бытовку из дерева, на металлическом каркасе

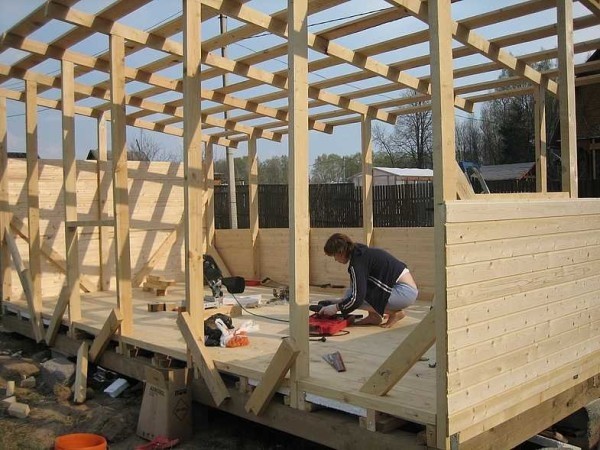

Начало обшивки

Сделав обшивку до половины, настелили обрешетку под кровельное покрытие. Прибивали доску 25*150 мм с шагом 30 см, по краям шаг 20 см (чтобы свес выдержал). Затем продолжили обшивку.

В местах, где будут стоять окна, поставили закладные — доска, которая лежит поперек стойки. На нее будет опираться рама окна. Крепили гвоздями, насквозь, но дополнительно соединения усилили уголками.

Как построить бытовку из дерева, на металлическом каркасе

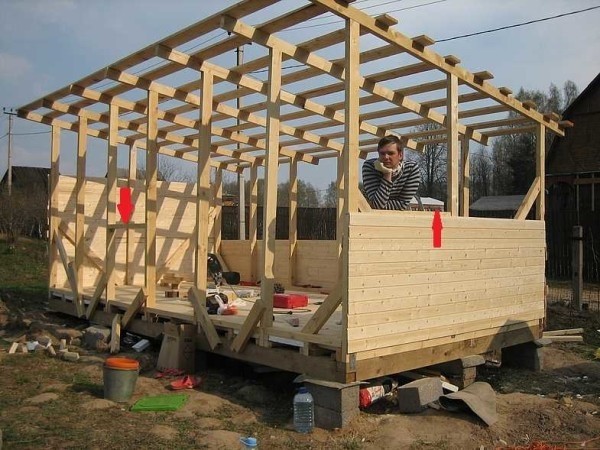

Установили закладные в местах, где предполагается крепление окон

Когда задняя и глухая боковая стены были зашиты почти до верха, на крышу раскатали рубероид. Он будет лежать пока не купим ондулин.

Как построить бытовку из дерева, на металлическом каркасе

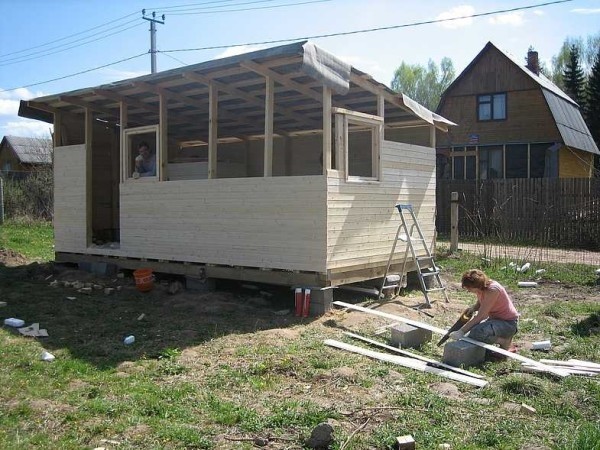

Обшивка продолжается

Как построить бытовку из дерева, на металлическом каркасе

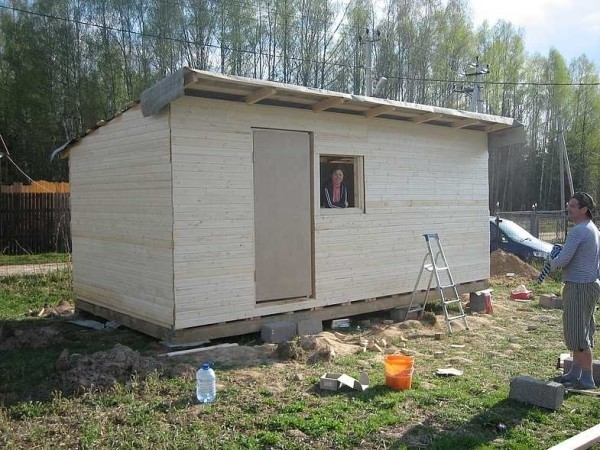

Наружная обшивка почти готова. Двери покупали без отделки — только рама, оббитая ДВП

Как построить бытовку из дерева, на металлическом каркасе

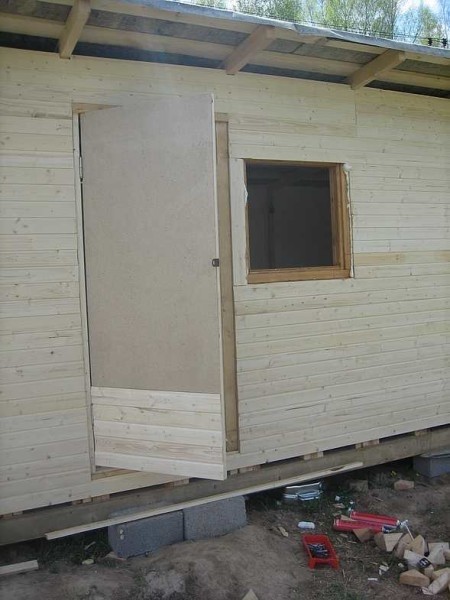

Начало обшивки двери

Пока мы заканчивали прибивать вагонку снаружи, внутри также кипела работа — ставили пенопласт. Ширина листа 100 см, расстояние между стойками получилось 95 см. Приходится тонкие полоски отрезать.

Как построить бытовку из дерева, на металлическом каркасе

Между стойками ставим пенопласт

Чтобы он не «валился», сверху прихватываем тонкими уголками, которые крепим, естественно, только к брусу стойки.

Как построить бытовку из дерева, на металлическом каркасе

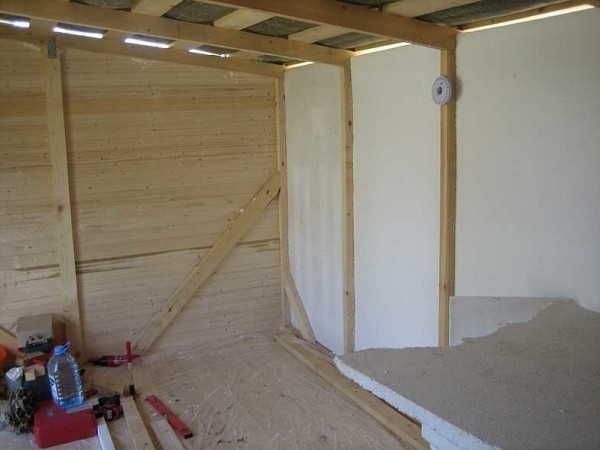

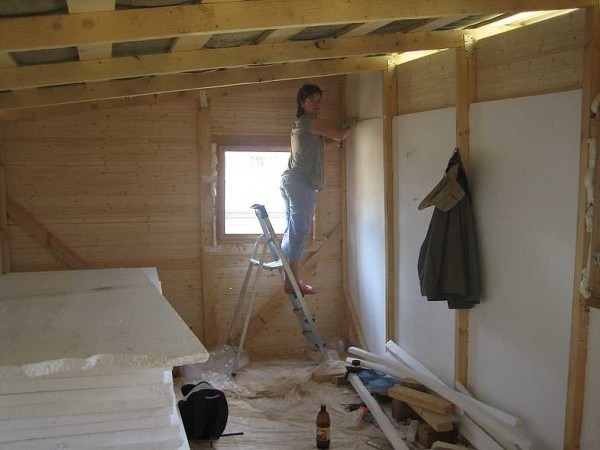

Так выглядит обшитая пенопластом комната изнутри

Как построить бытовку из дерева, на металлическом каркасе

Видны уголки вверху, которые держат пенопласт

Начали обшивку внутри, но закончилась вагонка. Пока переключились на покраску снаружи. Получилось неплохо, кажется.

Как построить бытовку из дерева, на металлическом каркасе

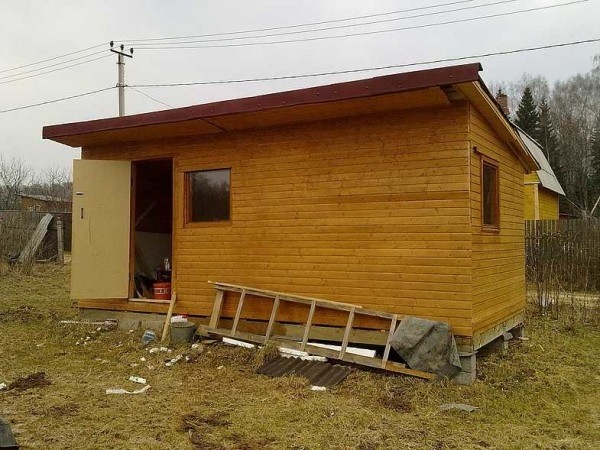

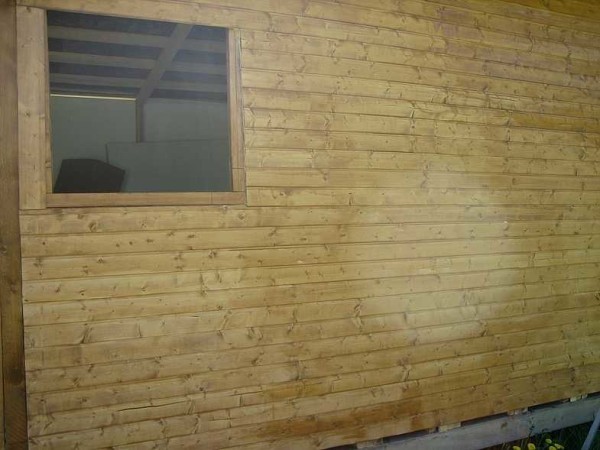

Так выглядит покрашенная бытовка снаружи

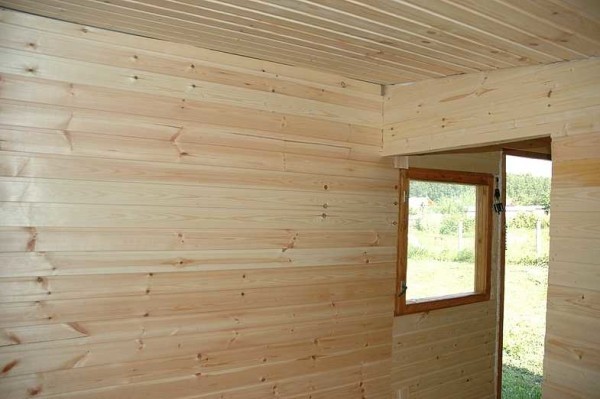

Докупили вагонку, закончили внутреннюю отделку.

Как построить бытовку из дерева, на металлическом каркасе

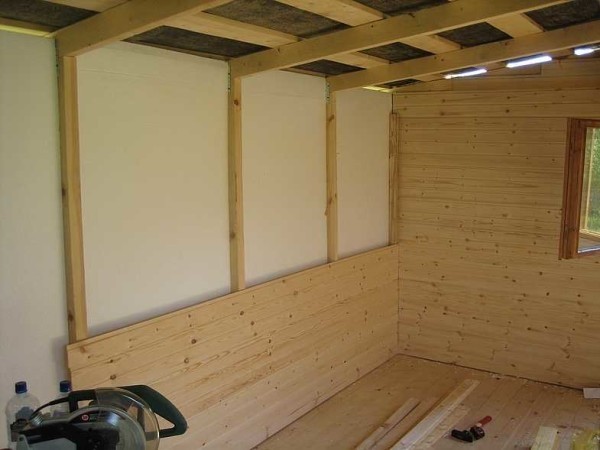

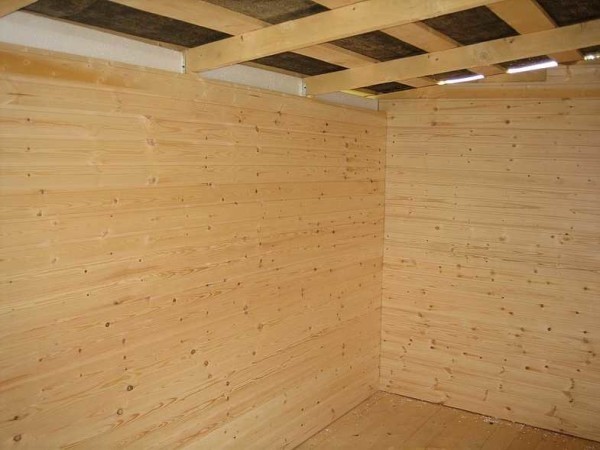

Внутри тоже оббили вагонкой

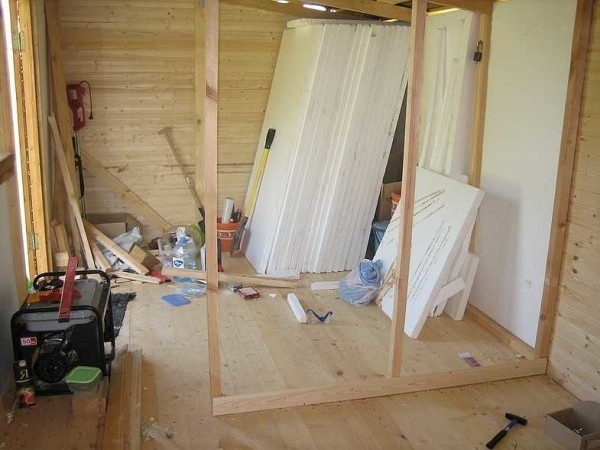

Приступили к изготовлению перегородки. Ее собирали из тех же досок — 50*150 мм. Места стыков, традиционно, усилили уголками. Обшили — вагонкой.

Как построить бытовку из дерева, на металлическом каркасе

Стоки под перегородку

Как построить бытовку из дерева, на металлическом каркасе

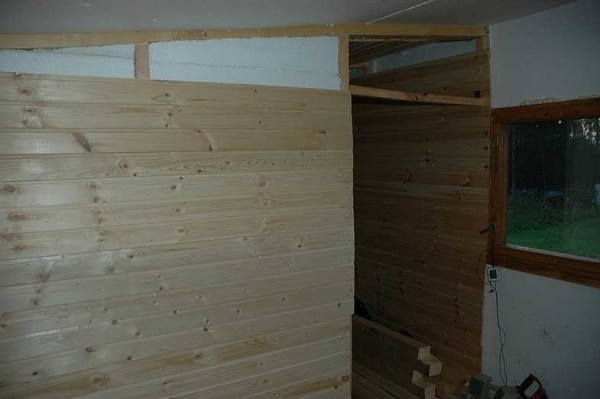

Обшитая с одной стороны вагонкой

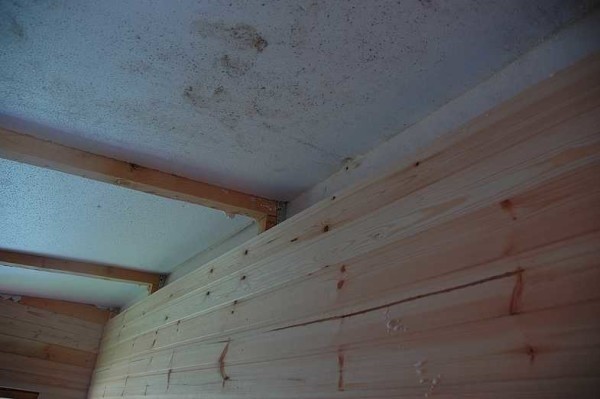

Начали утепление крыши. Использовали тот же пенопласт и ту же технологию — подпирали уголками.

Как построить бытовку из дерева, на металлическом каркасе

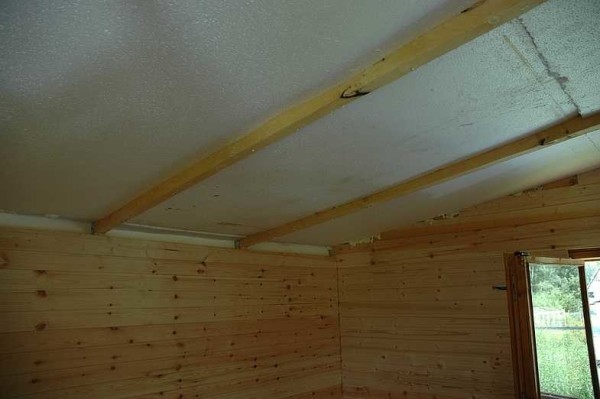

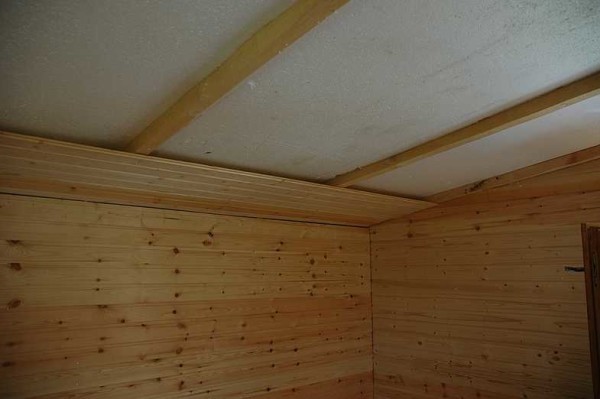

Утепление потолка бытовки

Стыки с утеплением стен пропенивали монтажной пеной.

Как построить бытовку из дерева, на металлическом каркасе

Стык с утеплением стен пропенили

После начали обшивку вагонкой.

Как построить бытовку из дерева, на металлическом каркасе

Начало обшивки потолка вагонкой

Как построить бытовку из дерева, на металлическом каркасе

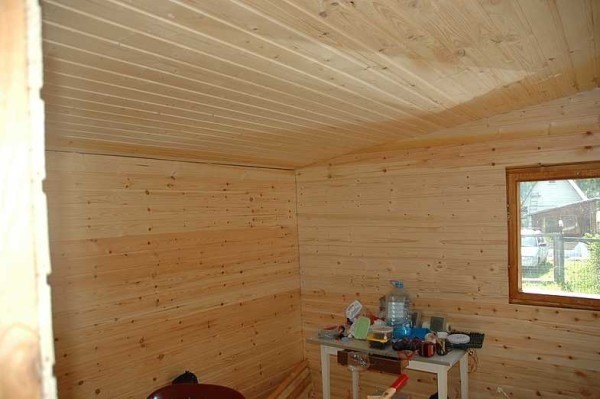

Обшивка потолка закончена

Приступили к укладке кровельного покрытия. Закупили ондулин и уложили его с захлестом на одну волну. Крепили в каждую волну специальными метизами, купленными вместе с ондулином.

Как построить бытовку из дерева, на металлическом каркасе

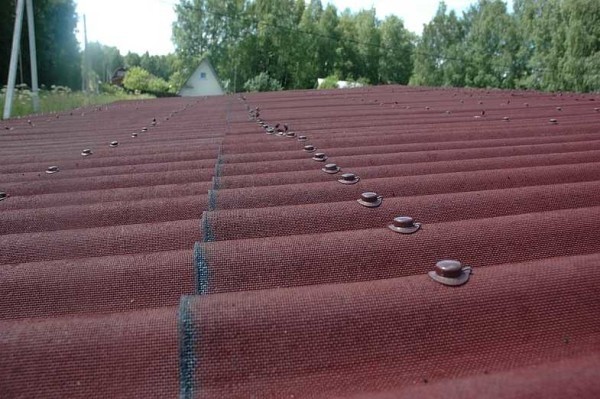

Крепление ондулина на крыше садовой бытовки

Потом приступили к доведению до ума внутренних помещений. Перегородку тоже утеплили пенопластом, обшали со второй стороны вагонкой.

Как построить бытовку из дерева, на металлическом каркасе

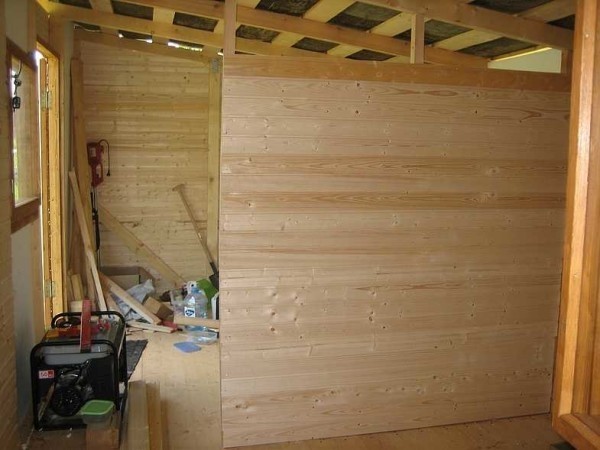

Почти зашитая перегородка

Как построить бытовку из дерева, на металлическом каркасе

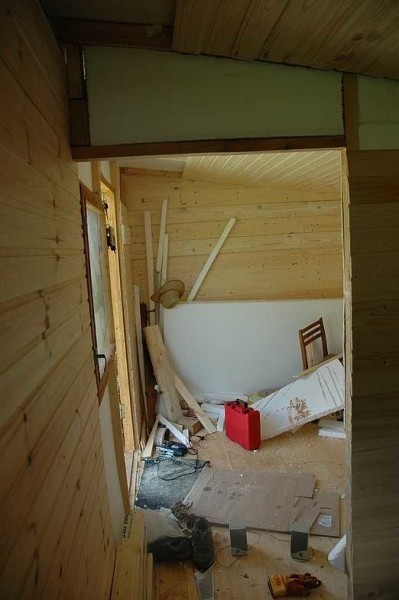

Доделываем кусок над дверным проемом

Как построить бытовку из дерева, на металлическом каркасе

Так простенок выглядит в окончательном варианте

Вагонка внутри покрыта лаком на водной основе. Он дает только легкую тонировку в чуть-чуть более темный цвет. Пленки на древесине вроде как и нет. Если смотреть прямо, то вообще кажется, что дерево ничем не покрыто. Только если смотреть сбоку под определенным углом, виден блеск.

Как построить бытовку из дерева, на металлическом каркасе

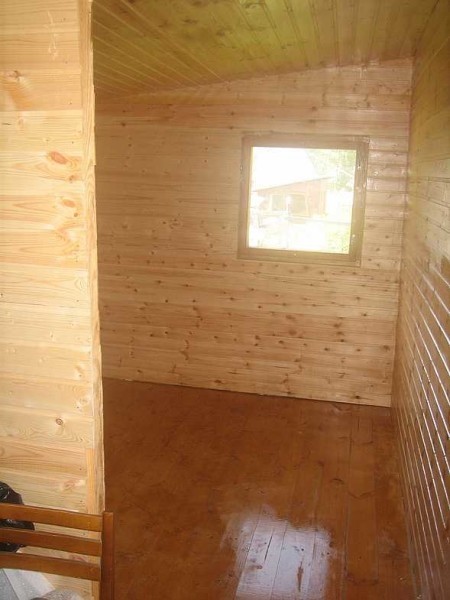

Это уже после покраски

На полу лак уже с пленкой: чтобы древесина не истиралась. Покрыт в два слоя.

После приступили к отделке свесов. Их зашивали все той же вагонкой. Вообще, работа с вагонкой заняла больше всего времени.

Как построить бытовку из дерева, на металлическом каркасе

Заделываем свесы крыши

Как построить бытовку из дерева, на металлическом каркасе

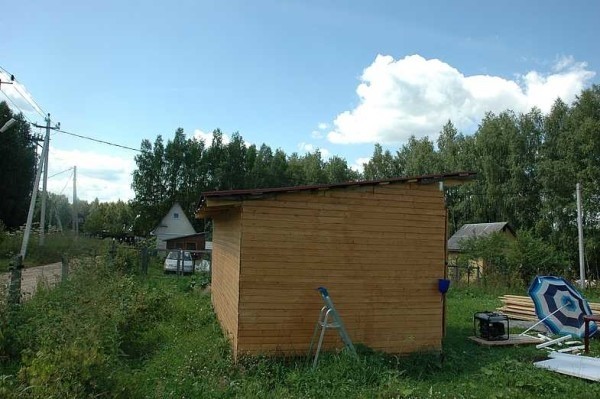

Спереди почти закончены

Как построить бытовку из дерева, на металлическом каркасе

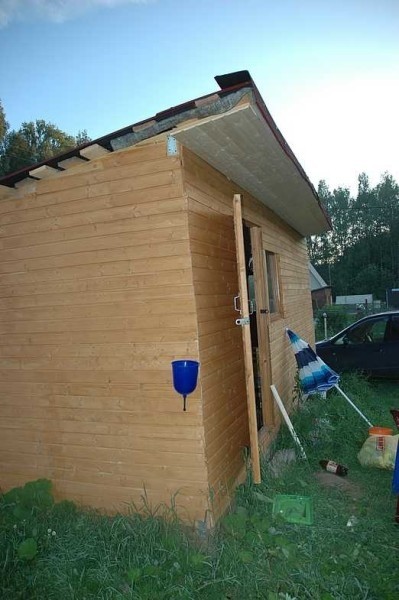

А это — вид сбоку

Металлический каркас для бытовки

Металл был выбран в качестве основы как более надежный и долговечный. Сыграло свою роль и та мысль, что, возможно бытовку придется перетаскивать. Если каркас будет из металла, ей ничего не грозит.

Как построить бытовку из дерева, на металлическом каркасе

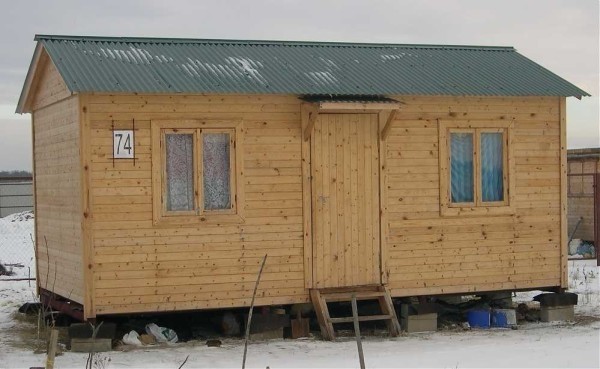

Вот что-то типа такой бытовки собираемся строить

Размеры определялись исходя из длины хлыстов уголка: 11,7 м. Вырисовались следующие размеры: 2,8*5,8 м, высота — 2,5 м. Каркас сварен из уголка с полкой 75 мм, толщиной 6 мм.

Фундамент сделан на столбиках, отлитых самостоятельно: стройка началась в осень, и больше все равно ничего не успеть. Так что решено было залить армированные столбики: шесть штук. Сначала размечен  участок, после чего определили места для столбиков фундамента.

Как построить бытовку из дерева, на металлическом каркасе

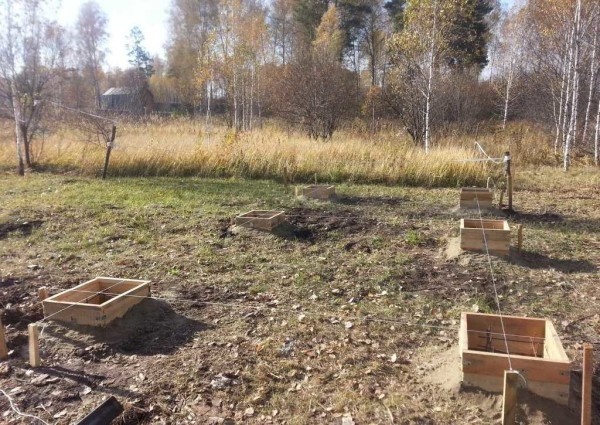

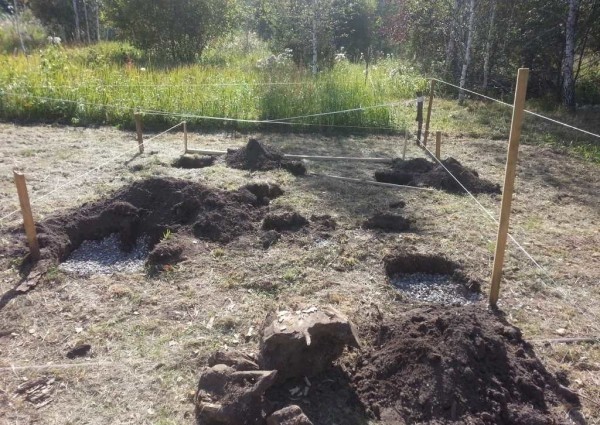

Разметка участка и основа под столбики

Вырыты ямки 50*50 см, общая глубина около 30 см. На дно насыпан щебень слоем около 10-15 см и утрамбован плотно. Сверху столько же песка, тоже с трамбовкой. В результате подсыпка вышла в один уровень с грунтом.

На дно уложен рубероид, чтобы из бетона не уходила влага, и он нормально «вызрел», а не высох. Далее собрана опалубка и уложена в нее арматура.

Как построить бытовку из дерева, на металлическом каркасе

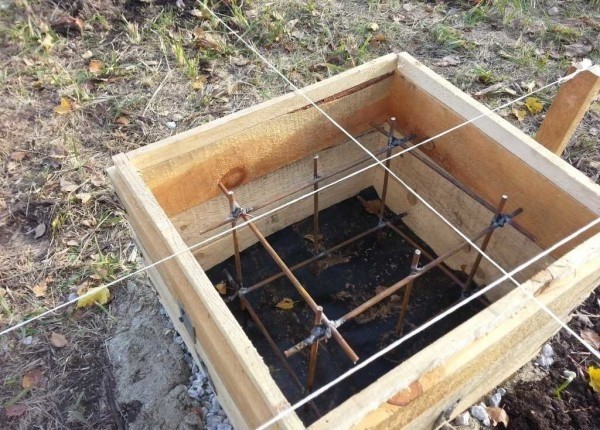

Так выглядит опалубка под столбик и армирование

Участок сухой, вода уходит нормально, так что никаких проблем не должно быть. Сварку только осваивал, так что арматура, то ли сварена, то ли скручена — непонятно.

Как построить бытовку из дерева, на металлическом каркасе

Перед заливкой бетоном

Залито все бетоном, укрыто пленкой: конец октября, и чтобы бетон был нормальной крепости, его нужно укутать.

Как построить бытовку из дерева, на металлическом каркасе

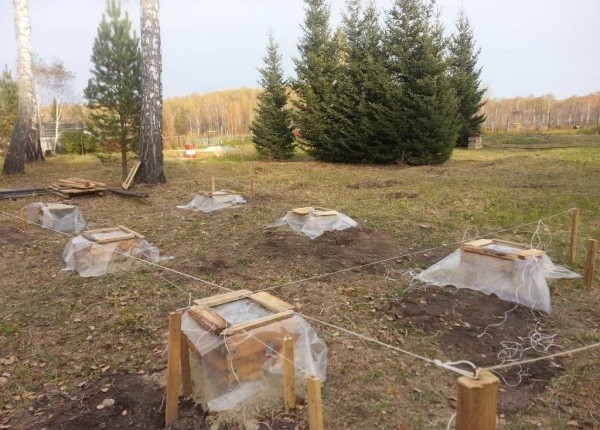

Столбики укутаны

Варилась рама каркаса долго — всю зиму: морозы, загруженность на работе, не давали действовать с нужной периодичность. Варилась основа из уголка 75 мм, толщиной 6 мм, на усиление пустили 40*2 мм.

Как построить бытовку из дерева, на металлическом каркасе

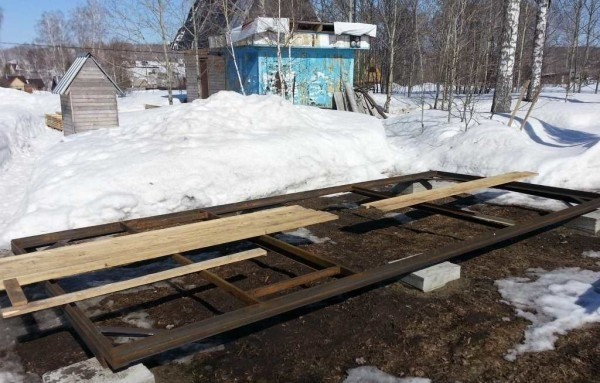

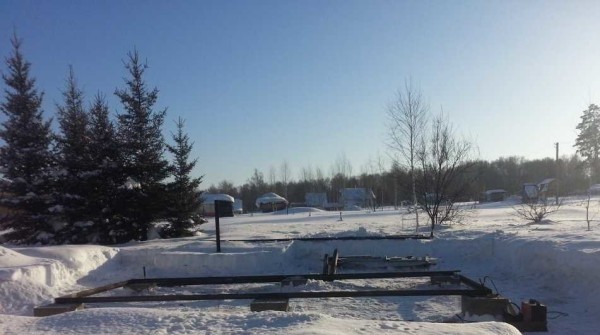

Начало каркаса бытовки из металлического уголка — нижняя обвязка

Боковые части варились целиком, потом при помощи 4 человек ставились в вертикальное положение и так фиксировались. НА стойки, к которым будут крепиться рамы окон и двери пошла профилированная труб 40*40*2 мм.

Как построить бытовку из дерева, на металлическом каркасе

Рамы собираются лежа

Самый неудобный момент — измерять в одиночку диагонали. Контролировать их приходится постоянно, а делать одному неудобно. Но все выставить обязательно, иначе будет перекос.

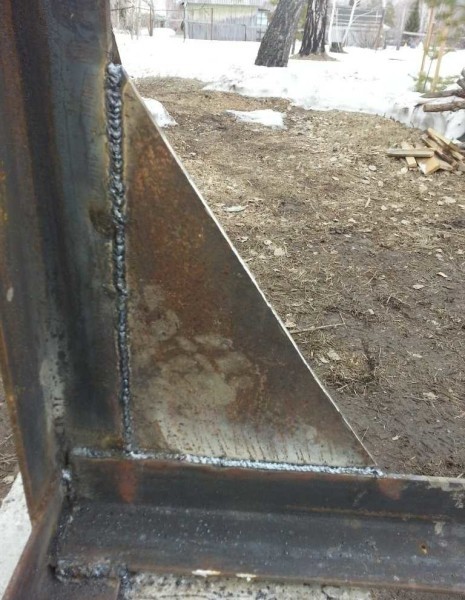

Для придания большей жесткости приваривал в углах полосы металла. Их получил, распустив уголок (40 мм). Можно было докупить полосу, но использовал обрезки уголка.

Как построить бытовку из дерева, на металлическом каркасе

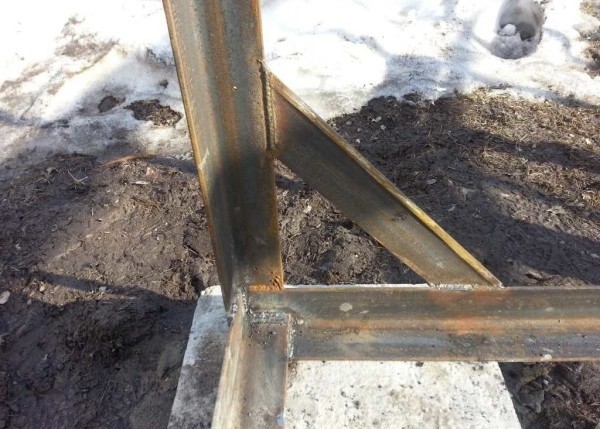

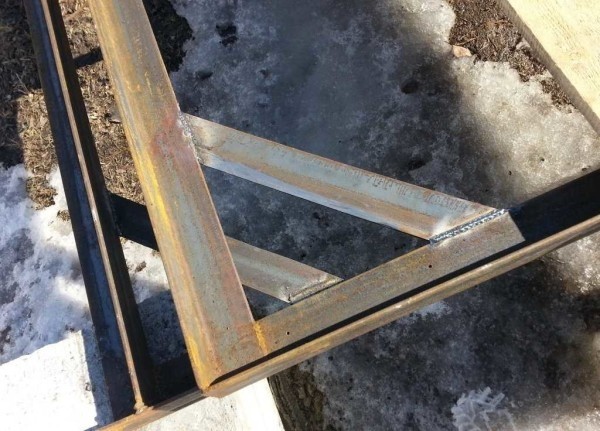

Полосы для жесткости в углах рамы

Как построить бытовку из дерева, на металлическом каркасе

Вид «изнутри угла»

Сложно приходилось, когда ставили рамы: на холоде только в перчатках толстых, а в них сложно жестко удержать. Потому подпирали досками, всем чем можно. Но угол выдерживали строго.

Как построить бытовку из дерева, на металлическом каркасе

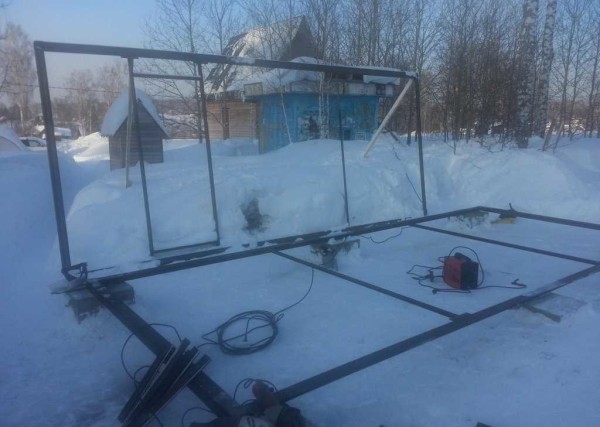

Выставлен первый контур

Чтобы к раме было жесткое крепление, приварены металлические пластины углом.

Как построить бытовку из дерева, на металлическом каркасе

Выставив боковины каркаса, их жестко соединили при помощи металлического угла

Постепенно собран весь каркас.

Как построить бытовку из дерева, на металлическом каркасе

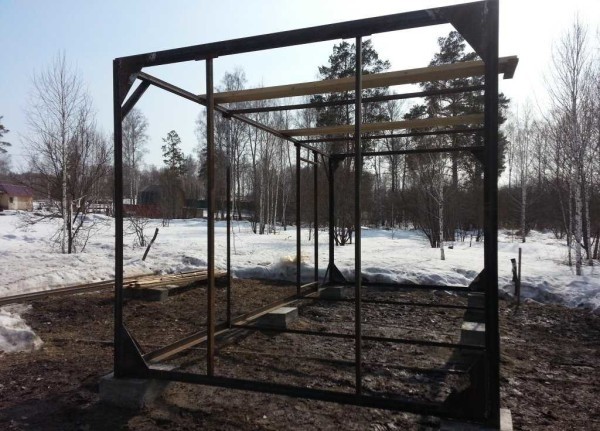

Боковины подняты и заварены

Как построить бытовку из дерева, на металлическом каркасе

Довариваем пластины по углам: вверху и внизу

Как построить бытовку из дерева, на металлическом каркасе

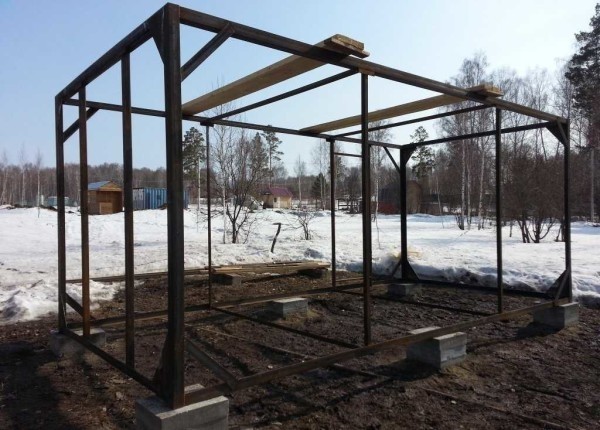

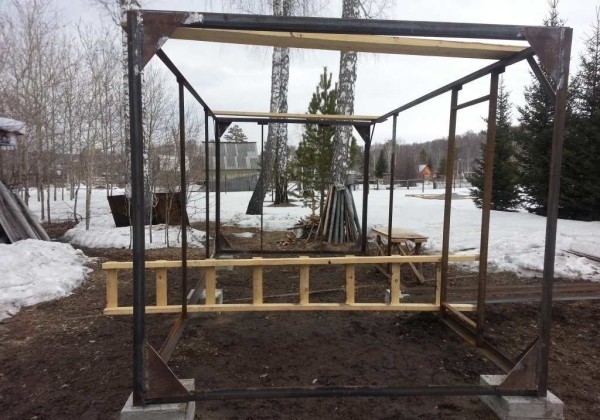

Привариваем несколько балок вверху. Теперь каркас для бытовки стоит»железно»

Как построить бытовку из дерева, на металлическом каркасе

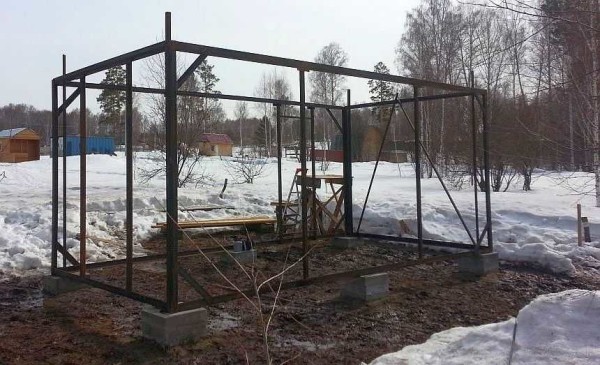

Каркас из металлического уголка для бытовки готов

Теперь остается обшивка. Она может быть любой: хоть та же вагонка, блок-хаус, хоть эконом-вариант — фанера и ОСБ. Для крепления отбелки к уголку удобнее прикрутить брус, а к нему уже крепить обрешетку и все остальное. Та же ситуация и для стропильной системы: по периметру прикручивают на саморезы с предварительным засвериванием брусок, к нему крепят стропила.

Видео по теме





Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
