Как подключить насосную станцию к скважине

Подробная схема подключения насосной станции к скважине: фото с описанием.

Подключение бытовой насосной станции к скважине можно осуществить самостоятельно. Схема подключения немного отличается от типа скважины, которая может быть с обсадной трубой или без обсадной трубы по типу «Абиссинский колодец».

Подключение насосной станции к скважине с обсадной трубой.

Скважина может быть с обсадной трубой, это когда скважина состоит из широкой трубы в которую опускается погружной насос на гибкой трубе.

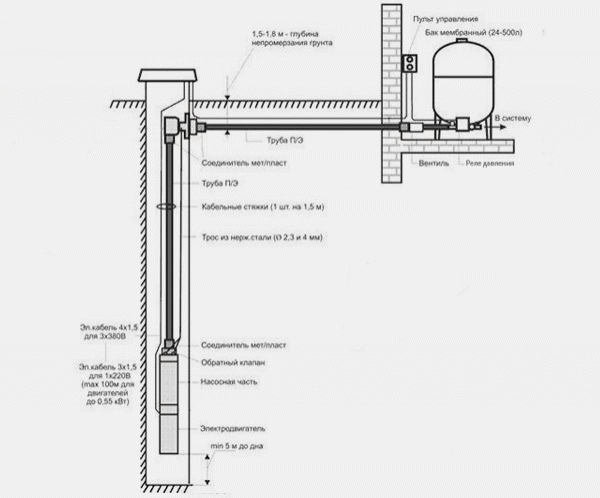

На рисунке показана скважина с обсадной трубой.

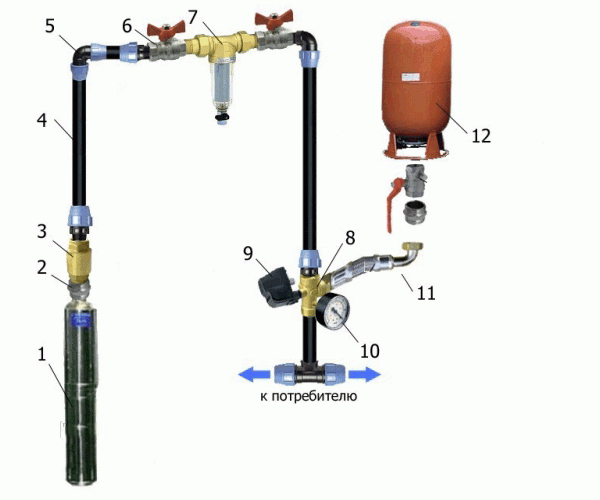

Схема подключения насосной станции к скважине с обсадной трубой.

• 1. Насос погружной.
• 2. Переходник.
• 3. Обратный клапан.
• 4. Труба.
• 5. Колено и фитинги.
• 6. Кран.
• 7. Фильтр грубой очистки.
• 8. Пятерник.
• 9. Реле давления.
• 10. Манометр.
• 11. Шланг на гидроакуммулятор.
• 12. Гидроакуммулятор.

Поскольку в таких скважинах используется глубинный насос, то поверхностный насос, которым комплектуются бытовые насосные станции, здесь не понадобится.

Глубинный насос монтируется к обратному клапану, который удерживает воду в трубе от обратного слива при выключенном насосе.

Насос закачивает воду по трубе, которая наполняет бак гидроакуммулятор, когда давление в баке достигнет установленного максимума (обычно 2,8 – 3 атмосфер), срабатывает реле давления, которое отключает насос.

Когда на кухне открывается кран, по мере расхода воды в баке постепенно падает давление, при достижении установленного минимума (1,6 атмосфер) реле давления включает насос.

Подключение насосной станции к скважине «Абиссинская игла».

Скважина по типу «Абиссинской иглы» представляет собой конструкцию в виде забтых в землю металлических труб (нержавейка, оцинковка) соединённых между собой хомутами.

В нижней части скважины установлен фильтр из мелкой металлической сетки. На такую скважину часто устанавливают ручной насос. Но при подключении насосной станции можно получить полноценное водоснабжение для дома и полива огорода.

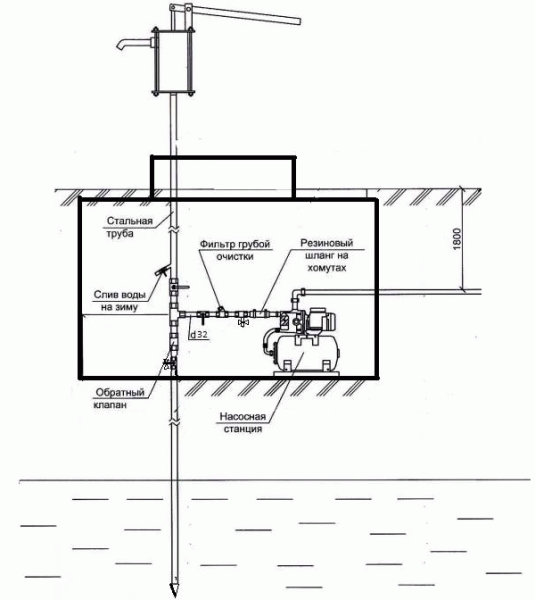

На рисунке показан «Абиссинский колодец».

«Абиссинская скважина» забивается в землю на уровень залегания грунтовых вод, обычно 8 — 12 метров, поверхностные насосы бытовых станций способны поднимать воду с такой глубины.

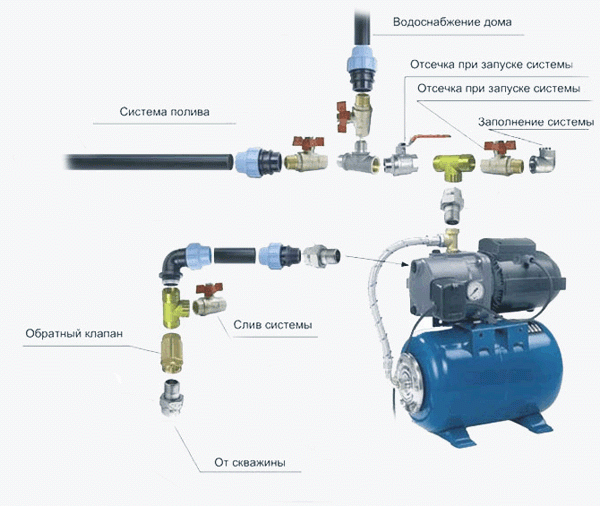

Схема подключения насосной станции к абиссинской скважине.

Станция подключается к скважине через обратный клапан.

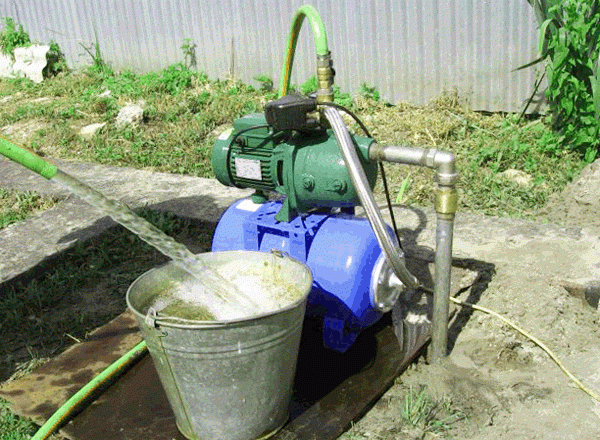

Если скважина используется только в летний период, то станцию можно подключить прямо в месте выхода трубы на поверхность. На зиму станцию понадобится снять, такой вариант подходит обычно для дачи.

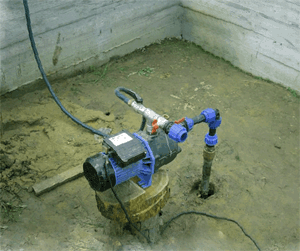

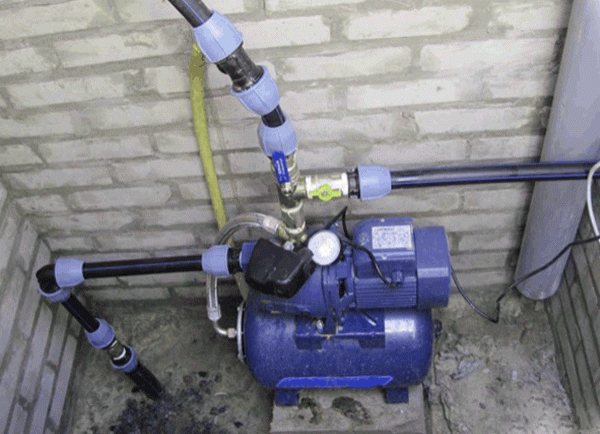

Если скважину планируется использовать круглый год, то насосную станцию понадобится разместить в помещении или соорудить кессон.

Кессон представляет собой подвал глубиной около 2 х метров, размещённый прямо на месте забитой скважины.
