Как организовать водопровод от скважины в дом – подробное руководство

0 41

В загородном доме привычное централизованное водоснабжение чаще всего недоступно, поэтому подача воды из скважины – вынужденная мера. По сравнению с подключением к централизованному водоводу такой способ обеспечения дома питьевой водой несколько сложнее, но затраченные усилия стоят того.

Как организовать водопровод от скважины в дом – подробное руководство

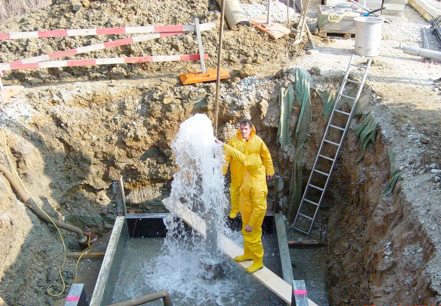

Струя воды из скважины

Сравнение источников воды для дома

В общем случае помимо скважины можно выделить еще пару источников воды для дома, речь идет о колодцах и централизованном водообеспечении.

Что касается варианта с центральным водопроводом, то он отличается тем, что:

  • не требует значительных вложений для подключения, большую часть работ можно выполнить своими руками;
  • с другой стороны, качество воды оставляет желать лучшего, к тому же потребитель оказывается зависимым от давления в магистрали;
  • в загородных домах такой вариант и вовсе недоступен, так что приходится подыскивать альтернативу.

Как организовать водопровод от скважины в дом – подробное руководство

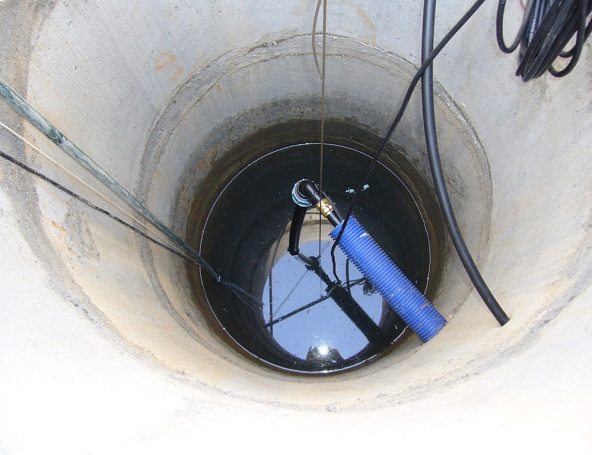

Глубина колодца небольшая

Колодец уже можно рассматривать как недорогой вариант автономного водоснабжения дома.

К его особенностям следует отнести:

  • невысокую стоимость;
  • вода может загрязняться падающими листьями, ветками, поэтому понадобится крышка;
  • водозабор должен быть регулярным, в противном случае вода может зацвести, понятно, что для питья она после этого непригодна;
  • нет никакой гарантии, что на участке колодец вообще можно будет организовать. Быть может на небольшой глубине вообще нет грунтовых воды или грунт-плывун не позволит насладиться колодезной водой.

Обратите внимание! Колодцы как источник воды выделяются тем, что даже при отсутствии электричества воду все же достать можно – достаточно просто спустить ведро, наполнить и вытащить его. Со скважиной такой номер не пройдет.

Как организовать водопровод от скважины в дом – подробное руководство

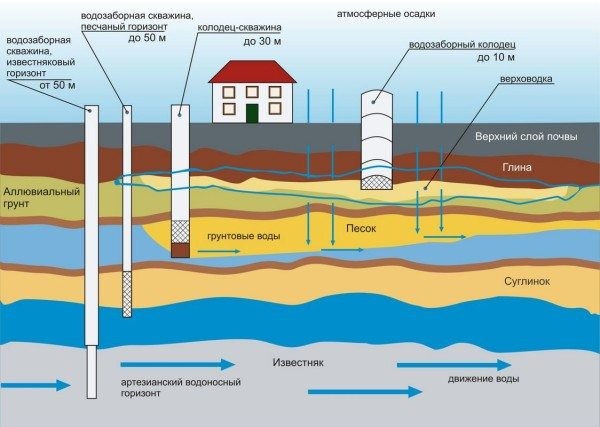

Сравнение колодца и скважин 2-х типов

Что касается скважин, то их можно разделить на 2 типа (в зависимости от глубины):

  • скважина на песок, как правило, имеет глубину в диапазоне 20-30 м (в отдельных случаях глубина может увеличиваться) и способна в течение около 10 лет снабжать дом чистой водой. При этом особое внимание нужно обратить на фильтрацию воды, из-за песчаного грунта велика вероятность его проникновения в насос, что может вывести его из строя;
  • артезианская скважина может достигать в глубину может достигать и более 100 м. Ее можно считать идеальным вариантом если только бюджет не является слабым звеном.

Как организовать водопровод от скважины в дом – подробное руководство

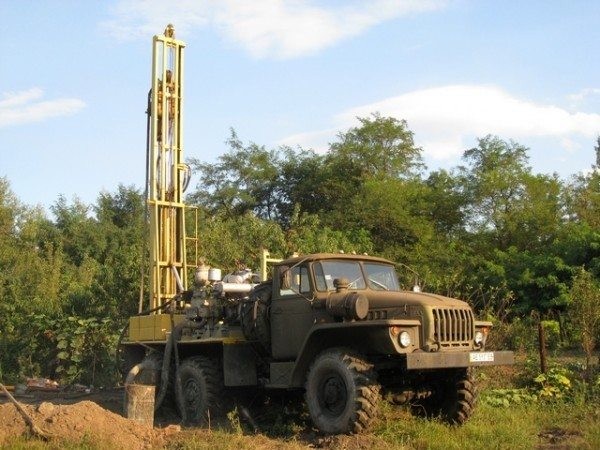

Идет процесс бурения

Если все необходимые коммуникации проведены и нужно выбрать, что будет использоваться – централизованный водопровод или скважина в частном доме, то только стоимость устройств скважины говорит не в ее пользу. По остальным показателям такая вода на голову превосходит водопроводную – дело в том, что скважина доходит до артезианского водоносного горизонта, вода по чистоте сравнима с покупной бутылированной.

Организация водопровода от скважины к дому

Схема такого водопровода несколько сложнее, чем, например, при простой врезке в центральный водовод. В частности, нужно предусмотреть устройство кессона для того, чтобы скважину можно было обслуживать, подобрать подходящий насос, фильтры, правильно разместить его в скважине и т. д. В доме разводка труб ничем особенным не отличается.

Что понадобится для организации водоснабжения дома от скважины

Помимо самих труб, разнообразной запорной/регулирующей арматуры, различных фитингов и т.д. понадобится еще и ряд специфических элементов:

  • кессон – его устройство будет рассмотрено ниже, коротко можно его можно описать как небольшую камеру для обслуживания скважины и оборудования;
  • погружной насос;
  • фильтры – обеспечивают очистку воды и защищают насос от преждевременного выхода из строя;
  • автоматика для того, чтобы давление в системе не изменялось скачками;
  • гидроаккумулятор – используется для того, чтобы насос меньше включался/выключался, позволяет запасти определенный объем воды.

Как организовать водопровод от скважины в дом – подробное руководство

Один из вариантов организации водопровода

Как правило, схема водопровода в частном доме от скважины работает с рабочим давлением в диапазоне 1,5 – 3,0 атм.

Работа происходит в таком порядке:

  • сперва насос закачивает воду в гидроаккумулятор. Этот аккумулятор внутри разделен резиновой перегородкой на 2 камеры, одна из них заполняется водой, во второй остается сжатый воздух;

Как организовать водопровод от скважины в дом – подробное руководство

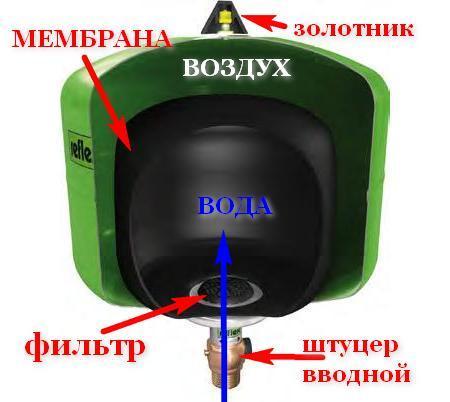

Устройство гидроаккумулятора

  • после заполнения аккумулятора насос отключается, на реле давления можно выставить требуемое максимальное давление;
  • по мере расходования воды снижается и давление в системе, как только достигнут минимальный порог, опять включается насос и наполняется гидроаккумулирующий бак.

Если организовать водопровод без гидроаккумулятора, то насос будет практически постоянно включаться-выключаться, это не лучшим образом скажется на его долговечности.

Устройство кессона

Он выполняется сразу несколько функций, помимо того, что в нем можно без проблем выполнить осмотр трубопровода, также он обеспечивает чистоту скважины. Благодаря кессону грунтовые воды гарантированно не попадут с поверхности вниз, это особенно актуально для скважин на песок, глубина которых сравнительно невелика.

Кессон вполне можно сделать и самому (кирпичные или бетонные стенки), а можно просто приобрести уже готовую камеру со всеми необходимыми отверстиями и даже удобной лесенкой для спуска в него с поверхности. Единственное, что может смутить – цена готовых кессонных камер, так пластиковые стоят порядка 20000 рублей + затраты на транспортировку и установку, самодельный аналог обойдется намного дешевле.

Как организовать водопровод от скважины в дом – подробное руководство

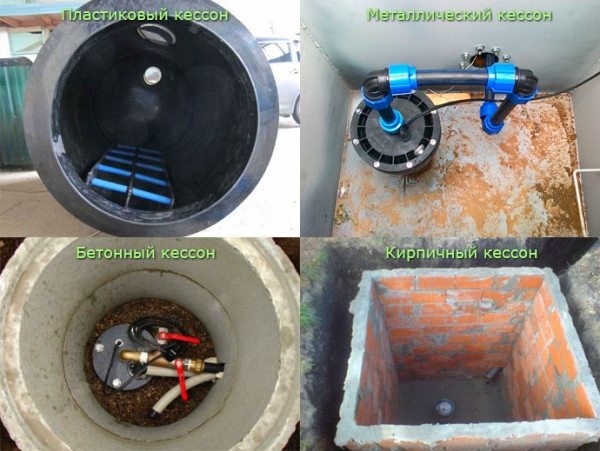

На фото – виды кессонов

Обратите внимание! Камеру не нужно полностью зарывать в землю, над поверхностью должно остаться примерно 30 см. Имеется в виду люк, через который человек попадает внутрь.

От того, насколько правильно установлен кессон, зависит удобство обслуживания скважины и ее долговечность.

Желательно придерживаться такой последовательности действий:

  • на дно котлована укладывается бетонная подушка (можно просто уложить готовую железобетонную плиту с отверстием);
  • сам котлован роется несколько больших размеров, кессонная камера;
  • после установки камеры пространство между ее стенками и стенками котлована засыпается смесью песка и цемента в соотношении примерно 5:1. Сверху котлован засыпается грунтом;

Как организовать водопровод от скважины в дом – подробное руководство

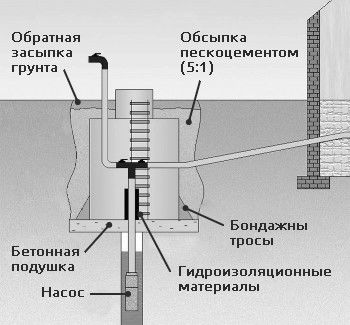

На схеме – устройство кессона

Обратите внимание! Если устанавливается пластиковая либо металлическая камера, то она дополнительно прикрепляется к бетонной подушке бондажными тросами.

  • после этого выполняется монтаж оборудования.

Для самодельных кессонов порядок действий примерно такой же, только стенки камеры выкладываются из кирпича или строится опалубка и заливается бетон. В остальном существенных отличий нет.

Дно кессона обязательно должно быть ниже глубины промерзания грунта. Иначе в зимнее время обслуживание скважины станет невозможным, а трубы легко может прорвать.

Как организовать водопровод от скважины в дом – подробное руководство

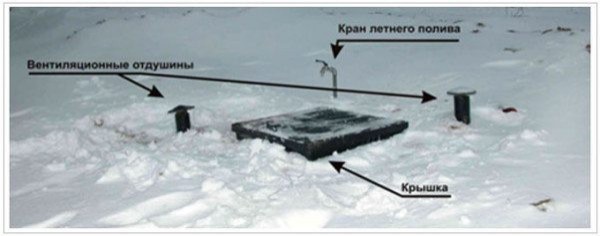

Вид кессона зимой

Установка насоса

Водопровод в частном доме от скважины невозможен без насоса, для скважин применяются погружные насосы, а мощность подбирается в зависимости от глубины и требуемой подачи воды. Перед непосредственно погружением насоса в скважину нужно подключить к нему питающий кабель, трубопровод, по которому будет поступать вода, и трос, на который будет приходится основная нагрузка от веса оборудования.

Обратите внимание! Прочность троса на разрыв должна в несколько раз превышать вес всего оборудования. Это гарантия того, что он не оборвется при извлечении насоса.

Перед погружением необходимо выполнить:

  • подключение питания к насосу;
  • подключение трубопровода (отдельные участки трубы в скважине соединяются фланцевым соединением, это необходимо так как трубы помимо давления воды могут испытывать еще и вибрации от работы насоса, гидроудары и т.д.);
  • для того, чтобы в скважине кабели не перепутались их скрепляют в одно целое простой изолентой. Шаг составляет примерно 1,0 – 1,5 метра;

Как организовать водопровод от скважины в дом – подробное руководство

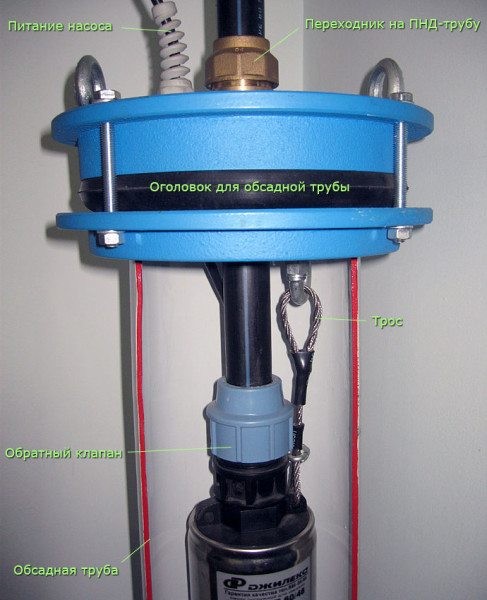

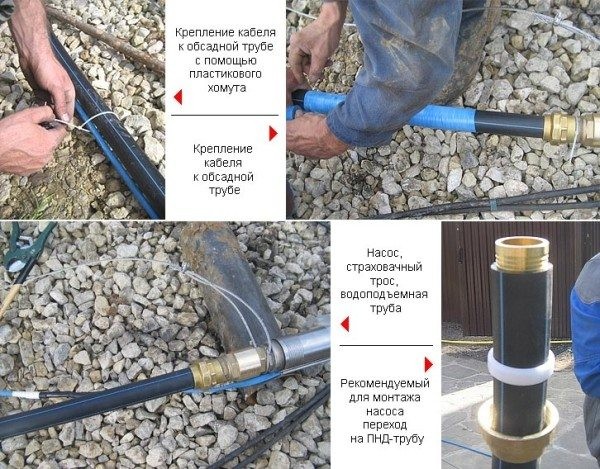

Подготовка к погружению насоса

  • насос должен располагаться на расстоянии примерно в 1 метр от дна (для того, чтобы не всасывал частички грунта). Поэтому выполняется пробное погружение до уровня дна, на тросе отмечается это положение и вычитается 1 метр, так удается довольно точно расположить насос;
  • трос фиксируется на оголовке, который потом закрепляется на обсадной трубе.

Обратите внимание! Чтобы насос не стукался о стенки обсадной трубы на его корпусе можно просто разместить резиновое кольцо, которое будет играть роль амортизатора.

Насос начнет работать в нормальном режиме после того, как заполнится трубопровод в обсадной трубе. Обычно достаточно просто подождать минуту другую.

Как организовать водопровод от скважины в дом – подробное руководство

Все готово к погружению

Прокладка трубопровода

Прокладка водопровода от скважины к дому выполняется с использованием обычных пластиковых водопроводных труб. Единственное на что нужно обратить особое внимание – глубина промерзания грунта, водовод должен обязательно проходить ниже этой отметки.

Исключением из правил можно считать случай, когда предусматривается проживание в доме только в теплое время года. Можно просто укладывать трубы на гораздо меньшей глубине (порядка 0,5 м). А перед зимовкой нужно будет спустить воду из системы и продуть трубы для гарантии, при соблюдении этих правил трубы и фитинги отлично переживут отрицательные температуры.

Прямо из кессонной камеры труба выводится в траншею и доходит до дома, при этом наружная часть обязательно должна иметь уклон в сторону слива. При необходимости это позволит просто законсервировать водопровод слив из него воду. Если размер кессона позволяет, то сливной кран можно разместить прямо в нем.

Также внимание нужно обратить на дома на сваях, слабое место в этом случае – участок на котором водопровод переходит непосредственно в дом. Этот участок нужно обязательно хорошо утеплить. Можно использовать специальный электрический кабель для утепления или воспользоваться минватой и т. д. После этого можно заниматься работами внутри дома.

Установка оборудования в доме

Задачу, как провести водопровод в дом из скважины можно считать решенной только после того, как и в самом доме завершится установка необходимого оборудования и разводка труб.

Для того, чтобы схема водопровода была понятнее, перечислим все элементы системы, начиная от погружного насоса:

  • погружной насос через ниппель и обратный клапан соединяется с ПП трубой;
  • далее следует фильтр (уже в доме), для удобства замены его с обеих сторон отсекают шаровыми кранами;
  • далее в схеме следует пятерник, реле давления и манометр. Настраивается диапазон рабочих давлений;
  • подключается гидроаккумулятор для запаса воды;
  • можно установить коллектор для раздачи воды потребителям. В таком случае расход труб несколько вырастет, зато можно будет гибко регулировать подачу воды.

Как организовать водопровод от скважины в дом – подробное руководство

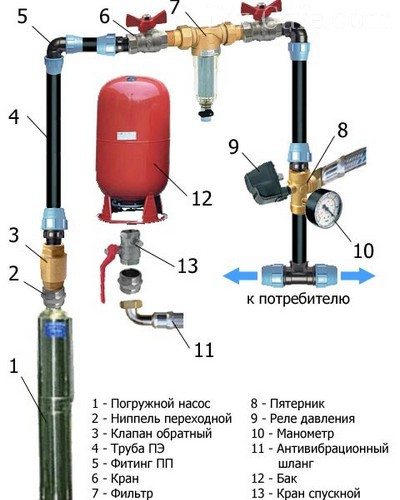

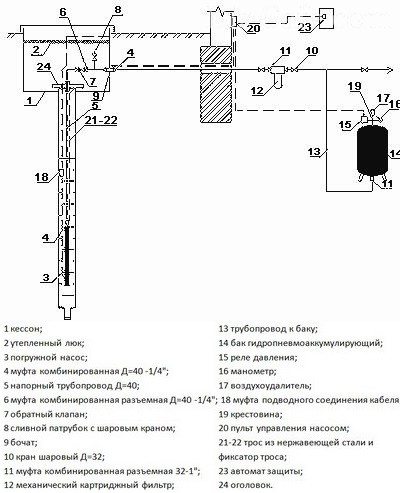

Основные элементы водопроводной сети от скважины к дому

Самым массивным среди перечисленного оборудования можно считать гидроаккумулятор, автоматика же не занимает много места и ее можно разместить практически где угодно:

  • мембранный гидроаккумулятор объемом 100 л занимает всего лишь 0,8 м2 площади и его можно разместить как в подвале, так и замаскировать ну кухне;
  • 200-литровый бак займет больше места и под него уже лучше заранее заготовить подходящую нишу, например, под лестницей;
  • под 500 литровый бак лучше вообще отвести отдельное помещение.

Обратите внимание! Если водой нужно обеспечить двух- трехэтажный дом, то может понадобиться установка повышения давления, она тоже устанавливается в доме.

Альтернатива кессону

Описанная выше конструкция водопровода из скважины считается классической. Самым трудоемким этапом (помимо бурения самой скважины) можно считать устройство кессонной камеры и рытье траншей. И если без траншей не обойтись, то вместо кессона можно использовать специальный адаптер, благодаря которому насос можно будет вынуть находясь непосредственно на поверхности земли.

Как организовать водопровод от скважины в дом – подробное руководство

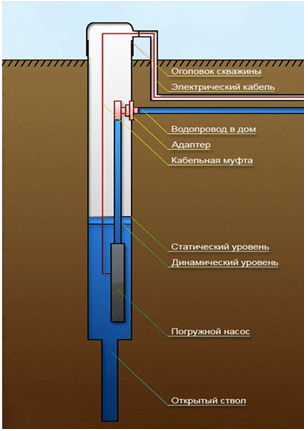

Схема использования скважинного адаптера

Такой адаптер состоит из 2 отдельных частей. Одна из них неподвижна и монтируется на обсадной трубе, а вторая – вставляется в неподвижную часть и накручивается на металлическую трубу, оканчивающуюся над поверхностью земли.

Как организовать водопровод от скважины в дом – подробное руководство

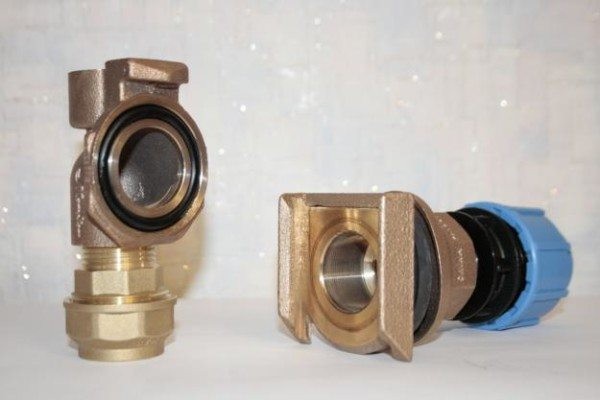

2 части скважинного адаптера

Инструкция по установке такого хитрого приспособления выглядит так:

  • сперва в обсадной трубе делается отверстие на нужной глубине (ниже глубины промерзания);
  • на отверстие устанавливается основная часть адаптера, к ней подключается труба, ведущая в дом;
  • скважина закрывается крышкой;
  • к ответной части адаптера подсоединяется труба, соединенная с насосом;
  • после этого останется только опустить насос в скважину на нужную глубину.

Подведение итогов

Назвать полностью автономным водопровод из скважины нельзя, но все равно он по всем параметрам превосходит централизованную подачу воды. И пусть стоимость такого удовольствия нельзя назвать демократичной, затраты стоят полученного результата. Тем более, что можно сэкономить и большую часть работ выполнить самостоятельно, услуги специалистов потребуются только на этапе подготовки документации и бурения скважины.

На видео в этой статье рассмотрен пример системы водоснабжения дома из скважины.
