Ионные котлы отопления: принцип работы

0 561

Бывают такие ситуации, когда использование электричества для отопления частного дома становится единственным достойным рассмотрения вариантом. Газовые магистрали, к сожалению, еще не достигли той разветвленности, чтобы попасть к каждому желающему. Твердотопливная система отопления требует постоянного внимания со стороны хозяев дома, обязательной отдельной котельной, мест для складирования хотя бы минимального запаса дров или брикетов (пеллет). Котлы на дизельном топливе – очень дороги сами по себе, требуют больших расходов по монтажу и точной регулировке, не обходятся без подготовки значительной, объемом в несколько кубометров емкости для хранения жидкого топлива.

Ионные котлы отопления: принцип работы

Ионные котлы отопления

Итак, в такой ситуации ничего не остается, как перейти на электрообогрев жилья. Вариантов в решении подобной проблемы немало. К примеру, это могут быть «теплые полы» с использованием кабелей, матов или инфракрасных пленок. Постепенно завоёвывают признательность современные системы отопления ПЛЭН, которые легко скрыть за отделкой потолка или стен. Но все же пока на первом месте по популярности остаются привычные системы водяного отопления, в которую в рассматриваемом случае врезается электрический котел. А вот здесь также возможны варианты – источники тепла могут быть обычные — с ТЭНами, индукционными различных типов. А самыми спорными, вызывающими немалые, порой даже ожесточенные дискуссии – это ионные котлы отопления.

Этим приборам приписывают совершенно сказочные показатели эффективности отопления, например, КПД выше 100%, и неимоверно ругают их за то, что они способны обычно быстро привести в негодность систему отопления, хвалят за простоту монтажа и компактность и одновременно «подвергают остракизму» за его низкий уровень электробезопасности. Как водится, в действительности истина находится где-то посередине… Попробуем разобраться в этом, без предвзятости, приведя в статье и положительные качества таких котлов, и присущие им недостатки. Кроме того, будут рассмотрены самые популярные марки с указанием технических характеристик различных моделей и примерным уровнем цен. И, наконец, по ходу изложения будет уделено внимание некоторым вопросам установки такого оборудования.

Как работает электродный (ионный) котел отопления

Наверное, каждому, кому когда-нибудь довелось жить в студенческом общежитии или служить в армии, известно простейшее приспособление для кипячения воды, позволявшее буквально за считанные секунды заварить чашку чая. Две металлических пластины (старые бритвенные лезвия или даже металлические подковки для сапог), разнесённые с небольшим воздушным зазором друг от друга, подключенные к сетевому проводу на 220 вольт.

Ионные котлы отопления: принцип работы

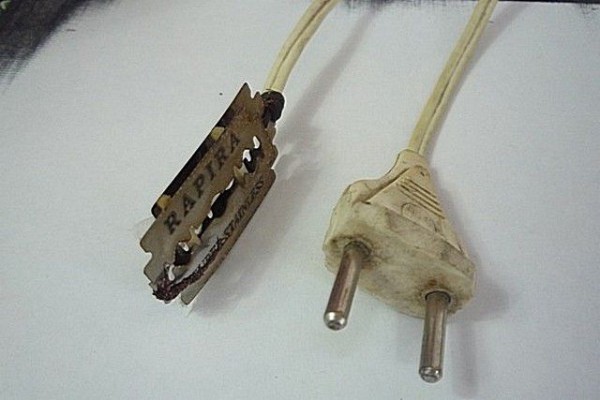

Простейший кипятильник — своеобразный «прообраз» электродного (ионного) котла отопления

Такое «устройство», опущенное в стакан и подключённое к питанию, обеспечивает быстрое, необычайно бурное вскипание воды. А это – достаточно наглядный пример того, как принципиально и устроен ионный (или электродный) котел.

(Кстати, повторять подобные опыты в домашних условиях все же не следует – это небезопасно и с точки зрения возникновения возгорания провода от короткого замыкания, и от высокой вероятности получить электротравму).

Проводники, помещённые в раствор электролита, (а обычная, не дистиллированная вода, так или иначе является в определённой степени электролитом из-за растворенных в ней солей), при подаче на них напряжения вызывают ионизацию раствора и движение ионов в противоположном направлении: анионов – к катоду и катионов, соответственно, к аноду.

Ионные котлы отопления: принцип работы

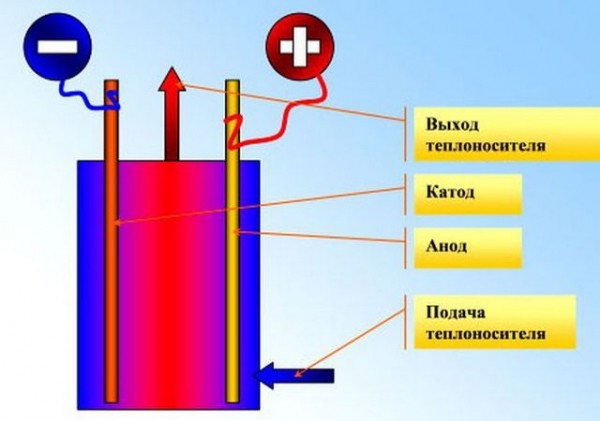

Анод и катод меняются местами 50 раз в секунду

Это привело бы к процессу электролиза, если бы подаваемый ток был постоянный. Но в при подключении бытового сетевого напряжения полярность электродов меняется 50 раз в секунду (частота 50 Гц). Вместо равномерного движения ионов начинается их быстрое колебание в среде, которая оказывает немалое сопротивление этому. В итоге, происходит очень быстрый нагрев жидкости – то есть теплоносителя, который используется для передачи энергии по точкам теплообмена.

По большому счету, разработчикам такой схемы удалось избавиться от «посредника» — выделяющей тепло электрической спирали, выполненной из материалов с высоким удельным сопротивлением. Роль нагревательного элемента принимает на себя сам теплоноситель-электролит. Этому и приписывают особые свойства эффективности и экономичности такого способа преобразования электрической энергии в тепловую.

Сразу же, наверное, следует внести некоторую ясность по поводу используемой терминологии. В различных источниках можно встретить название этой техники и как «электродные», и как «ионные» котлы. Мало того, некоторые производители даже пытаются делать разграничение между этими понятиями – дескать, в ионных установках осуществлена возможность в определённой мере контролировать и регулировать количество ионов, участвующих в процессе нагрева теплоносителя. Понимающие специалисты-теплотехники расценивают подобные заявления так, что это не более, чем маркетинговый ход для выделения своей продукции на общем фоне. Но даже если это даже в какой-то степени является правдой, то заслуга – вовсе не в конструкции котла, а в сложности электроники блока управления и в качестве электролита-теплоносителя. А сам котел как был, так и остается электродным.

Общее устройство ионного (электродного) котла

Подобный способ быстрого нагрева жидкости, безусловно, не является какой-то инновационной разработкой. Как физическое явление — это известно уже очень давно, а прикладное применение в целях получения тепловой энергии для отопления помещений было освоено в середине XX века. Принято считать, что первые подробные котлы разрабатывались для нужд флота, а точнее – для отопления отсеков подводных лодок. А одно из требований к любой военной технике тех лет – максимальная простота и высочайшая надежность. Ионные котлы соответствовали этим требованиям в полной мере. В них совершенно нет никаких подвижных механических деталей, а внутреннее «электрохозяйство» таково, что в нем попросту нечему перегорать. И срок активной службы такого водонагревателя, по сути, определялся прочностью и коррозийной устойчивостью его корпуса.

Однако, только лишь в начале 90-х годов были разработаны, запатентованы и запущены в производство котлы для использования в отопительных системах жилых домов. Кстати говоря, несмотря на то, что с тех пор прошло уже четверть века, ни компоновочная схема, ни внешний вид этих устройств больших изменений не претерпели. Все усовершенствования этого оборудования идут, по большей части, в области модернизации систем управления, в какой-то мере – по подбору наиболее оптимальных, стойких материалов для корпуса и электродов и по химическому составу теплоносителей.

Несмотря на то что подобные котлы выпускает несколько компаний, отечественных и зарубежных, все они, в основном, схожи по компоновке, и отличаются лишь незначительными деталями.

Ионные котлы отопления: принцип работы

Компоновка практически всех электродных котлов очень схожа — вертикально расположенный цилиндр с утолщением в месте подключения электропитания

Это всегда – вертикально расположенный цилиндр, с утолщением на одно краю – там расположен электрический коммутационный блок. Обязательно имеются два резьбовых патрубка – для входа теплоносителя (говоря терминологией отопительных систем – «обратка») и для выхода разогретой жидкости (патрубок подачи). Чаще они расположены так, как показано на рисунке – патрубок «обратки» — с боковой части цилиндра, а выход – сверху. Хотя, изредка встречаются и модели, у которых оба резьбовых патрубка для врезки в систему расположены сбоку.

Внутри корпуса располагаются электроды.

Ионные котлы отопления: принцип работы

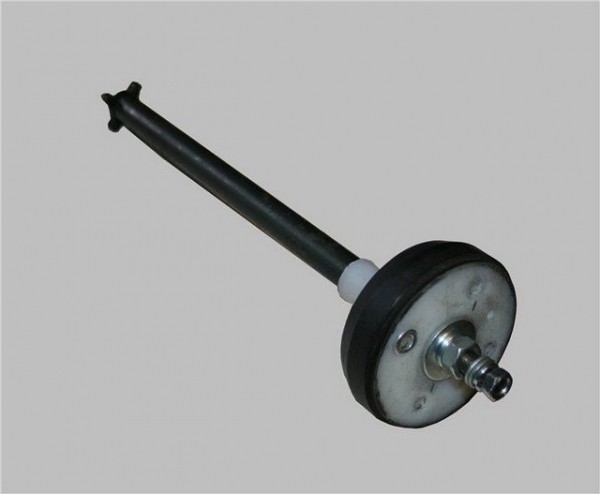

Электрод для однофазного котла

Если котел рассчитан на работу от однофазной сети 220 В, то это – один электрод, который расположится по центру цилиндра. Роль второго в данном случае будет выполнять внутренняя поверхность «стакана» в корпусе.

Ионные котлы отопления: принцип работы

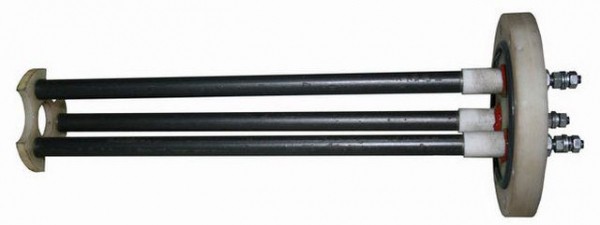

В более мощных котлах применяются трехфазные электроды

Более мощными являются трёхфазные котлы. Здесь блок электродов буде состоять из трех изолированных друг от друга стержневых элементов, также расположенных в общем «стакане» корпуса котла.

Понятно, что блок электродов имеет надежную систему уплотнения, не допускающую протекания электролита (теплоносителя) наружу. Предусмотрена надежная электрическая изоляция контактной части и внешней поверхности самого корпуса котла – он для этого покрыт слоем полиамида.

Ионные котлы отопления: принцип работы

Котлы небольшой мощности могут быть совсем миниатюрными

Габариты котла обычно не слишком большие – это зависит от его общей мощности и от конкретной модели. Подробнее об этом будет рассказано в разделе об основных производителях подобного оборудования.

На корпусе самого котла чаще всего больше нет никаких управляющих или регулировочных устройств. Но обязательно каждый котел должен быть укомплектован электронным или электромеханическим блоком управления той или иной степени сложности.

Ионные котлы отопления: принцип работы

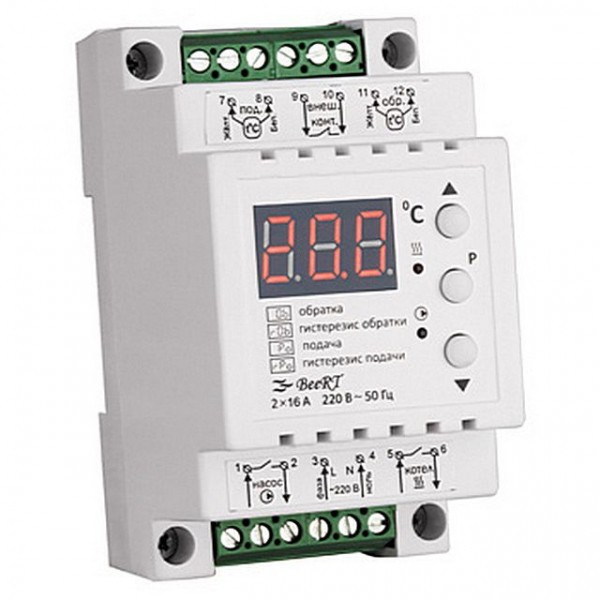

Один из вариантов блока термостата

Эти блоки управления позволяют осуществлять включение котла только для поддержания установленного режима нагрева. Так, система может быть оборудована одним температурным датчиком (на трубе подачи разогретого теплоносителя) или даже двумя (дополнительный – на трубе «обратки»). На блоке управления устанавливается максимальная температура нагрева и ее гистерезис (Δt°, то есть разница значений температур в обе стороны, при которой вырабатывается управляющий сигнал на включение или отключение питания котла).

Ионные котлы отопления: принцип работы

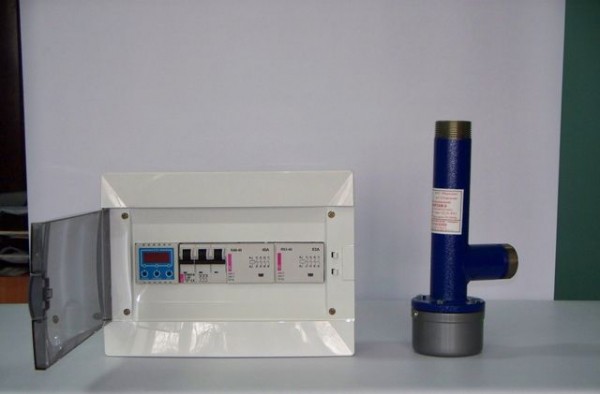

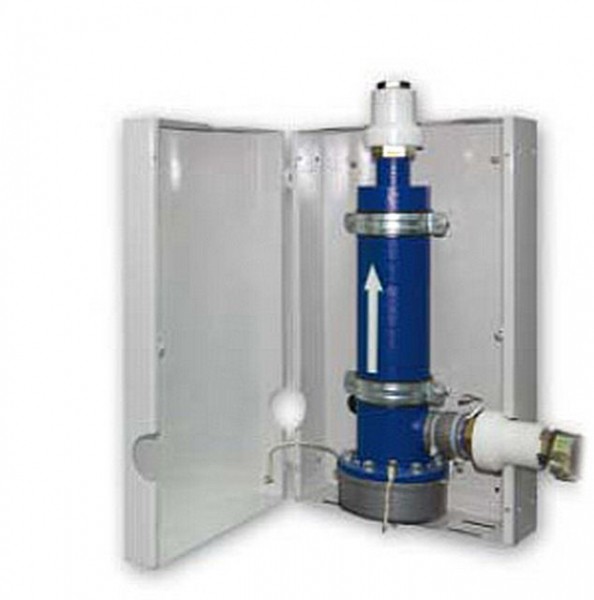

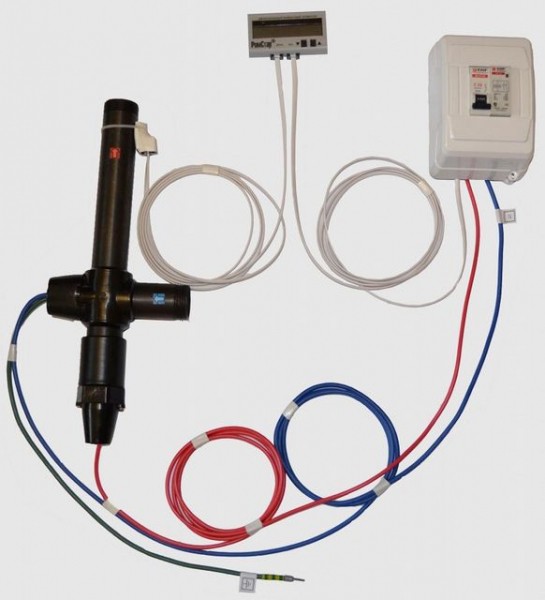

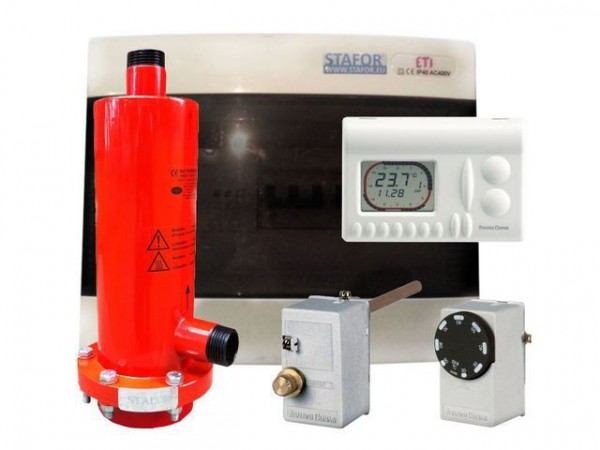

Укомплектованный датчиком и регуляторами электродный котел

В некоторых системах управления, поддающихся более тонкой настройке, есть возможность установки номинального значения температуры в «обратке» и величины гистерезиса для нее. Есть и более «навороченные» схемы управления, характерные для определённых производителей оборудования.

О достоинствах и недостатках ионных (электродных) котлов

Про достоинства электродных котлов написано много и, зачастую, противоречиво. Разбираемся по порядку:

Достоинства – правда и домыслы

  • Электродные котлы отличаются высочайшим КПД, близким к 100%. Это – чистая правда, но с некоторыми оговорками.

Кстати говоря, можно нарваться на публикации, в которых утверждается, что КПД даже превышает этот порог – 100%. Точнее, там говорится, что коэффициент выше, чем у обычных котлов с ТЭНами на 30 — 40 %. Вот в это верить – никак нельзя.

Действительно, у любых электрических котлов КПД высок, стремится к 100%, неважно, какой принцип нагрева используется: резистивный (ТЭН), индукционный или ионный – практически вся электрическая энергия уходит в тепловую и передается в итоге теплоносителю. Вопрос лишь в скорости выхода котла на расчетную температуру нагрева – на стадии пуска котлу с ТЭНами, понятно, потребуется несколько больше времени. А так – закон сохранения энергии никто не отменял, и каких-либо чудес от электродного котла ждать не приходится.

  • При равной мощности нагрева, электродные котлы самые компактные и лёгкие по весу среди своих «собратьев». Трудно не согласиться – это действительно так. Особенно заметно они выигрывают у индукционных отопителей, которые всегда отличает массивность и габаритность.
  • Электродному котлу не требуется установка дымоходной системы – как, прочем, и любому другому, работающему от электрической энергии.
  • Полностью отсутствует даже малейшая вероятность перегрева и выхода из строя из-за утечки теплоносителя из системы. Действительно, важное достоинство: электроды между собой никак не контактируют, и отсутствие жидкости приводит к полному размыканию цепи – котел по определению  не может работать в таких условиях.
  • Разогрев воды происходит очень быстро, что по законам термодинамики, сопровождается резким повышением давления в системе. Есть возможность обойтись без циркуляционного насоса.

Казалось бы, все правильно, но вот только без насоса, почему-то, такие системы все же не используют. Во-первых, совершенно непродуктивно направлять часть энергии на обеспечение циркуляции (с насосом потребление на эти цели будет ниже, а процесс будет более контролируемым). А, во-вторых, о таком мощном скачке давления можно говорить лишь при пуске системы. В дальнейшем, когда управление перейдет на поддержание температуры в рамках установленного гистерезиса, этот процесс ну никак не будет отличаться от всех остальных котлов.

  • Инертность такого котла – самая маленькая из всех электрических разновидностей. Стало быть, есть возможность очень точных и оперативных настроек работы, которые помогут сэкономить на энергозатратах.

Классический пример того, как в одном выражении собраны два совсем не связанных между собой утверждения. Действительно, инертность невысока. Прежде всего, из-за того, что масса самого котла незначительна, да и нагрев жидкости начинается быстрее. По поводу энергозатрат – они, при равном, как уже выяснили, КПД зависят, скорее, от уровня термоизоляции здания, то есть от имеющихся теплопотерь. А оперативность переключения и точность настройки – вряд ли это каким-то ощутимым образом скажется и на комфортности проживания, и на экономичности. Разве что – включаться и выключаться такой котел будет чаще, что, кстати, даже не особо хорошо.

А насчет точности настройки – здесь вопрос еще очень спорный. Если учесть нелинейность процесса электролизного нагрева, особые требования к качеству электролита, то, возможно, управление обычным котлом выглядит куда более простым занятием.

  • Перепады напряжения не сказываются на работе котла – может лишь поменяться его мощность, но функционирование не прекратится.

Ионные котлы отопления: принцип работы

Перепадов напряжения котел, может быть, и не боится, но для электроники управления они абсолютно не нужны

Читать о таком «преимуществе» даже несколько смешно. По большому счету, перепадов напряжения точно так же не боятся ни обычные кипятильники, ни ТЭНы. А вот сложная автоматика, которая регулирует и направляет работу любых котлов требует определённой стабильности питания. И электродные котлы в этом ничем не отличаются от других.

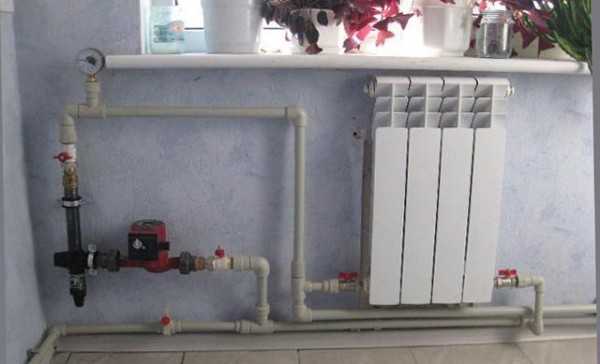

  • Электродные котлы можно устанавливать в контур отопления в качестве добавочных источников энергии.

Действительно, можно, но при этом придется привести состояние теплоносителя к тому, которое требуется именно для электродного (ионного) котла.

Ионные котлы отопления: принцип работы

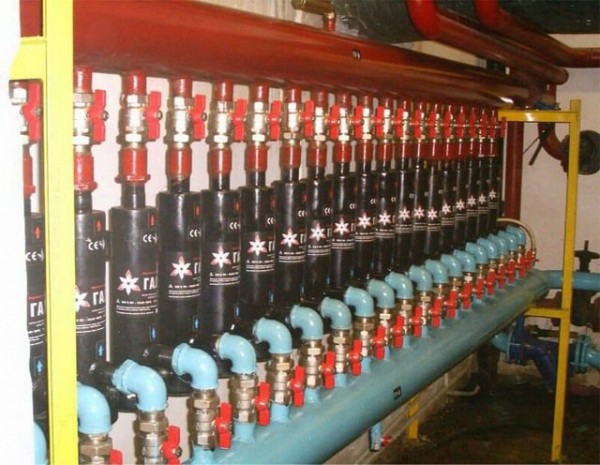

Очень «солидная» батарея электродных котлов!

Возможна и параллельная установка нескольких котлов одинаковой мощности – в этом случае появится возможность ступенчатой регулировки общей мощности нагрева – путем включения всех или выборочного количества нагревателей.

  • Работа электродных котлов – абсолютно безвредна с точки зрения экологии.

Ионные котлы отопления: принцип работы

Отработанный теплоноситель обязательно требует правильной утилизации

Вопрос спорный. Да, никаких вредных выбросов в атмосферу нет и быть не может – но это свойственно всем электрическим нагревателям. А вот по составу теплоносителя электродные котлы даже могут представлять определённую опасность экологии. Нередко туда включаются весьма токсичные вещества (типа этиленгликоля), и отработанный электролит при достаточно частой замене нуждается в специальной процедуре утилизации – просто сливать его на грунт или даже в канализационную систему – категорически запрещено.

  • Стоимость электродных котлов, по сравнению с другими электрическими – самая низкая.

Это – действительно так, но нельзя не замечать одну «маркетинговую ловушку». Очень часто стоимость таких котлов указывается без учета цены блоков автоматики. Обычные же котлы, с ТЭНами, как правило, собраны в одном корпусе со всей встроенной электроникой, температурными датчиками, термостатом и т.п., поэтому и цена на них – соответствующая.

Стоимость аппаратуры управления тоже обязательно нужно сразу принимать в расчет, так как без нее все преимущества электродных котлов буквально сводятся к нулю – неконтролируемый нагрев жидкости будет не только неэкономичен, но и чрезвычайно опасен!

Недостатки ионных котлов

Честно говоря, если просто даже посмотреть на перечень недостатков электродных котлов, то отпадает всякое желание связываться с этим видом отопления. Впрочем, пусть читатель рассудит сам, так как некоторые из «минусов» — явно надуманы и не заслуживают особого внимания.

  • Иногда к недостаткам относят то, что для электродного кола требуется исключительно переменный ток – при постоянном начнется процесс электролиза теплоносителя с его химическим распадом.

Считать это за недостаток – все равно, что сетовать по поводу, что автомобиль не хочет ездить на спирте, а домашний телевизор отказывается работать от «пальчиковой» батарейки. У каждого устройства – свои возможности и свои источники энергии, и к недостаткам это – никак не относится.

  • Необходимость оснащать контур отопления циркуляционным насосом.

Об этом уже упоминалось выше, но подобный «недостаток» присущ практически всем системам отопления дома, за исключением открытых с естественной циркуляцией. Да и то, в них тоже рекомендовано врезать насосы – это сказывается на равномерности и общей экономичности обогрева жилища.

  • Особые требования к качеству и химическому составу теплоносителя.

Здесь – не поспоришь, действительно, с какой ни попадя жидкостью электродный котел работать не станет. Здесь должно быть совмещено несколько критериев – возможность ионизации (например, дистиллированная вода не подойдет в принципе), сравнительно небольшое электрическое сопротивление (при большом значении – ток просто не пойдет через жидкость). И вместе с тем нельзя забывать и об общих требованиях к любому теплоносителю – о высокой теплоемкости, о стойкости к замерзанию, о рабочем температурном диапазону, экологичности и т.п.

Многие производители электродных котлов напрямую дают рекомендации по использованию конкретных марок теплоносителей, которые, зачастую, сами и выпускают. Мало того, известны случаи, когда в гарантийном обслуживании техники отказывалось по причине именно нарушений рекомендаций.

Ионные котлы отопления: принцип работы

Большинство производителей котлов выпускает и соответствующий теплоноситель для них

Многие мастера весьма критично относятся к заводским составам, рекомендуют использовать солевые растворы (рассолы), изготовленные самостоятельно. Но самостоятельно подобрать оптимальный состав, без специального оборудования по проверке электропроводности – чрезвычайно трудная задача. Подобный подход осложняется и тем, что со временем электротехнические характеристики теплоносителя могут существенно измениться, а кроме того, они во многом зависят и от текущей температуры нагрева.

Одним словом, подбор нужного для системы теплоносителя в случае с электродными котлами превращается в весьма хлопотное дело. А если еще учесть, что замены всего объема рабочей жидкости должны будут проводиться перед каждым отопительным сезоном …

  • Не все радиаторы отопления могут использоваться в «связке» с электродными котлами.

Чистая правда — для такой системы отопления рекомендуются или биметаллические, или же алюминиевые радиаторы. Причем, при выборе алюминиевых следует еще и обращать внимание на качество материала – первичный это металл, или уже продукт переработки. Дело в том, что в переработанном металле обязательно будет большое количество примесей – окислов, а они способны очень серьезно нарушить химический состав электролита, резко повысив или понизив электропроводность, что разбалансированность работы системы.

Чугунные радиаторы очень нежелательны по двум причинам. Во-первых, их весьма значительная теплоемкость может превысить возможности нормального нагрева электродного котла, и он будет работать практически безостановочно. А во-вторых, старые чугунные батареи, как правило, не отличаются внутренней чистотой, трубно поддаются по-настоящему качественной промывке из-за пористости поверхности, и способны быстро привести теплоноситель в негодное для работы состояние. Да и коррозию черных металлов – никто не отменял, а любой электролит – всегда отличается повышенными коррозионными качествами.

Ионные котлы отопления: принцип работы

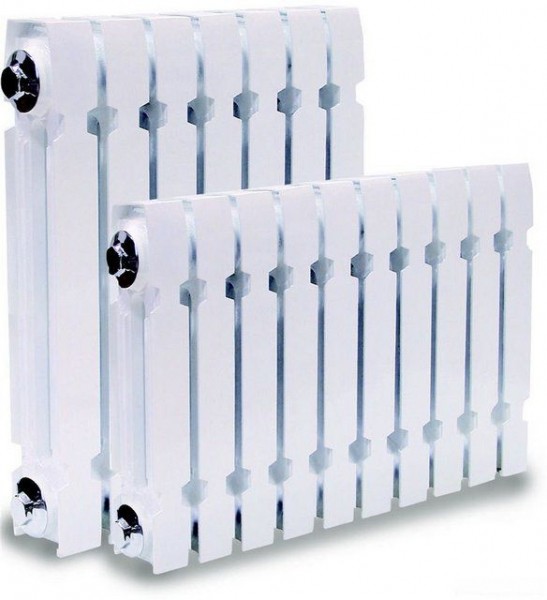

Современные чугунные радиаторы могут, с некоторыми оговорками, применяться в системах с электродными котлами

Как исключение, могут подойти современные чугунные радиаторы европейского производства. У них и объем поменьше, и качество металла – повыше.

  • Электродные котлы предъявляют особо повышенные требования к заземлению.

По большому счету, любые мощные электроустановки должны иметь надежное заземление корпуса. Но если в большинстве случаев это – средство защиты от случайного пробоя фазы на корпус, то в примере с ионными котлами все серьезнее. У них металлический корпус непосредственно вовлечен в процесс работы, и потому, действительно, заземление приобретает важнейшее значение для обеспечения безопасности. Тем более, что стандартный блок УЗО в рассматриваемом случае – неприменим, так как утечка напряжения будет так или иначе, и питание с такой защитой будет постоянно принудительно выключаться.

Как правильно сделать заземление в собственном доме – можно ознакомиться, пройдя по ссылке на соответствующую статью нашего портала.

  • Есть строгие ограничения по максимальной температуре нагрева – до 75 градусов.

Это, скорее, не недостаток, а особенность работы такой схемы нагрева. Дело в том, что электропроводность жидкости меняется нелинейно, и при температурах свыше 75 °С может быть ненужный перерасход энергии без увеличения мощности. Впрочем, такой температуры должно практически всегда хватить для качественного отопления. А верхний предел нагрева, к слову, существует у любых котлов (в том числе – и газовых, и твердотопливных) и за этим должна следить автоматика.

  • Электроды достаточно быстро зарастают, из-за специфики работы, и требуют регулярной замены. Тоже, наверное, не недостаток, а эксплуатационные издержки – любая техника со временем требует замены расходных деталей.
  • Невозможность (во всяком случае – крайняя нежелательность) использовать такой котел в системе отопления открытого типа.

Это действительно так – электролит сам по себе является достаточно агрессивной средой для элементов системы отопления. Если к теплоносителю еще будет свободный доступ кислорода воздуха, то его способность вызвать коррозию возрастет многократно, а вот необходимый химический состав для обеспечения нужной электропроводности может измениться к худшему.

  • Недопустимость использования подогретой воды для бытовых и технических нужд (при одноконтурной системе нагрева). Этот недостаток можно отстранить установкой бойлера косвенного нагрева, безусловно, правильно просчитав общие возможности системы.
  • Весьма большие сложности при запуске системы отопления.

Речь идет не о монтаже, собственно, котла, его установке и обвязке – здесь то у опытных мастеров проблем особых быть не должно. Главные проблемы, как уже говорилось, правильный подбор химического состава теплоносителя и тонкая регулировка системы. Самостоятельно проводить такие мероприятия не рекомендуется – потребуется приглашение опытных специалистов.

То же самое можно сказать и о регулярных профилактических мероприятиях при подготовке к отопительному сезону, так как правильно оценить состояние теплоносителя и общую работоспособность системы без наработанного опыта и без специального оборудования – практически невозможно. Значит, придется смириться с ежегодным вызовом соответствующих спецов.

Узнайте, как сделать электродный котел своими руками, а также ознакомьтесь с подробной инструкцией, в статье на нашем портале.

Электродные (ионные) котлы отопления на российском рынке

Благодаря своим достоинствам, и несмотря на свои достаточно многочисленные недостатки, ионные колы отопления остаются весьма востребованными на российских просторах. Их производством занимается несколько отечественных компаний, поступает продукция и из зарубежных стран. Чтобы помочь читателю с выбором оборудования, будет дан краткий обзор наиболее популярных брендов

Электродные котлы «Галан»

Продукция московской компании «Галан», без сомнений, является пионером на отечественном рынке оборудования такого типа, а не исключено, что и во всем мире – тоже. Выпуск их освоен еще в начале 90-х годов на базе собственной запатентованной разработки. Точной статистики нет, но, скорее всего, «Галан» и сегодня удерживает «пальму первенства» в этой сфере, во всяком случае, по упоминаниям в интернете и по положительным отзывам эти котлы лидируют точно.

Ионные котлы отопления: принцип работы

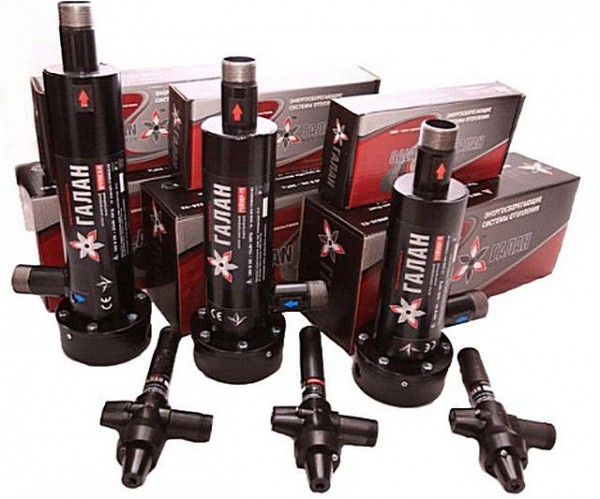

Модельный ряд электродных котлов «Галан»

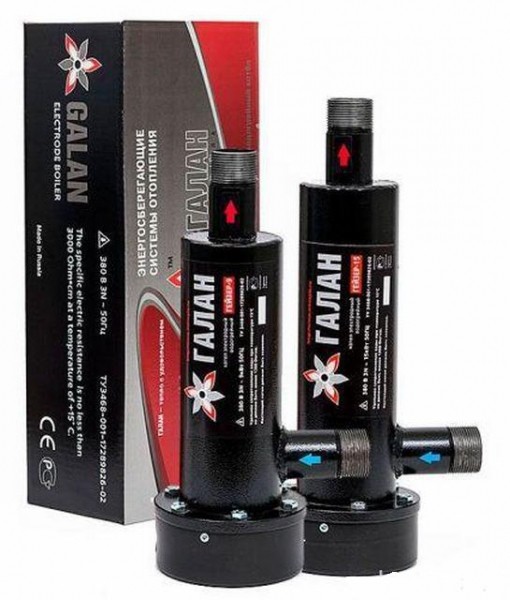

На сегодняшний день компания выпускает три основным модели, каждая из которых имеет несколько градаций по уровню мощности нагрева.

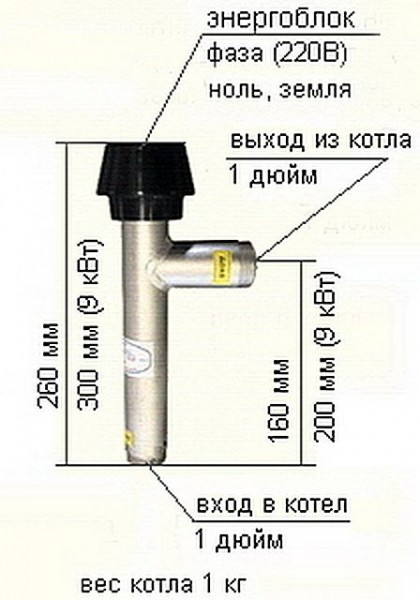

Самые миниатюрные – «Галан-Очаг». При весе всего в 500 г, эти «малыши» способны качественно обогреть достаточно серьезные объемы – до 200 м³, выдавая мощность вплоть до 5 кВт. Стоимость подобных котлов – от 3300 до 4000 рублей. Более современная модель – «Галан-Очаг-Турбо» может быть несколько дороже – до 6000 рублей.

В частном жилом строительстве наиболее востребованными являются однофазные и трёхфазные электродные котлы «Галан-Гейзер». У них есть два порога мощности нагрева – 9 и 15 кВт, и этого должно хватить на вполне солидный загородный коттедж с общим объемом отпаиваемых помещений до 450 м³. Средняя стоимость подобных котлов – 6 до 7 тысяч, а «Гейзер-Турбо» — порядка 8 тысяч рублей.

Самые мощные – электродные колы в линейке «Галан-Вулкан». Они все рассчитаны на работу в трехфазной сети, имеют мощность в 25 и 50 кВт, и предназначены для обогрева уже достаточно крупных сооружений. Цена на них – свыше 10 тысяч рублей.

Основные параметры отопительных электрических котлов ВУЛКАН 50 ВУЛКАН 25 ГЕЙЗЕР 15 ГЕЙЗЕР 9 ОЧАГ 6 ОЧАГ 5 ОЧАГ 3
Потребляемое напряжение, V 380 380 380 220/380 220 220 220
Отапливаемое помещение, м³ до 1600 до 850 до 550 до 340 до 250 до 200 до 120
Объем теплоносителя, литр 300-500 150- 300 100- 200 50-100 35-70 30-60 25-50
Потребляемая сила тока, max, A 2×37,9 37.5 22.7 13,7/40 27.3 22.7 13.7
Пиковая потребляемая мощность в кВт, при tº воды 90ºС 50 25 15 9 6 5 3
Потребленная мощность в кВт,
в среднем по отопительному сезону, (6 месяцев – 4320 часов)
с 15 октября – по 15 апреля.
до 36000 кВт до 18000 кВт до 12000 кВт до 8000 кВт до 6000 кВт до 5000 кВт до 3000 кВт
Рекомендуемая температура на выходе,°С 60 60 60 60 60 60 60
Диаметр муфты для подсоединения котла к отопительной системе 32 32 32 32 25 25 25
масса. кг 11.5 42130 42130 42130 0.5 0.5 0.5
диаметр, мм 130 130 130 130 35 35 35
длина, мм 570 460 410 360 335 320 275

Если сами базовые модели котлов «Галан» остаются практически неизменными, то автоматика управления постоянно совершенствуется. Так, к современным котлам бытового класса рекомендуется приобретать блоки управления «Галан — Навигатор» в различном исполнении (цена — от 6 тысяч).

Ионные котлы отопления: принцип работы

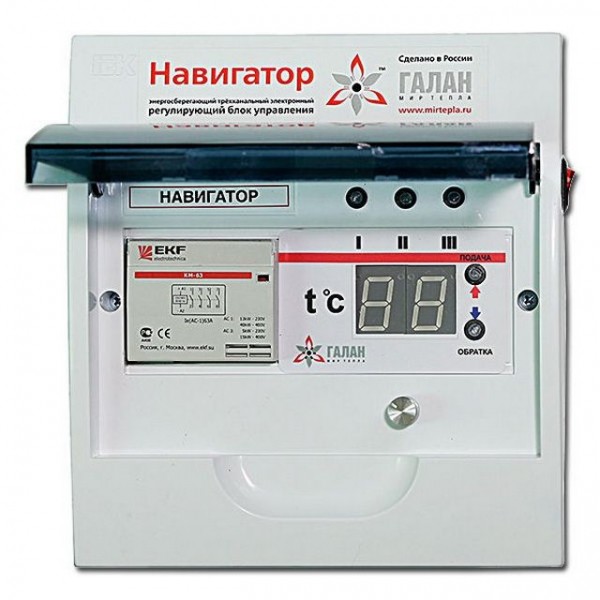

Базовый блок управления «Галан — Навигатор»

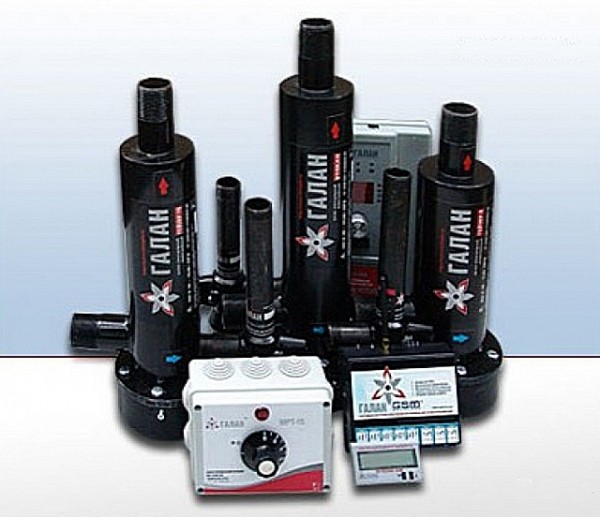

Могут быть и иные предложения – например, комплектация котла «Галан» автоматом защиты «ABB» или «Hager», модульным цифровым терморегулятором по теплоносителю «BeeRT», который одновременно будет регулировать и производительность работы циркуляционного насоса, и комнатным термостатом «по воздуху» «COMPUTHERM Q7». Подобная система полностью согласована с производителем котлов, но стоимость ее, конечно, будет уже несколько выше.

Видео: разнообразие котлов «Галан»

Цены на модельный ряд отопительных котлов Галан

Отопительные котлы Галан

Ионные котлы отопления «Берил»

Еще один популярный российский продукт – семейство электродных котлов отопления «Берил».

Выпускаются они в двух типоразмерах, в зависимости от используемой сети питания – 220 или 380 вольт, и от, соответственно мощности установки – до 9 и до 33 кВт.

Ионные котлы отопления: принцип работы

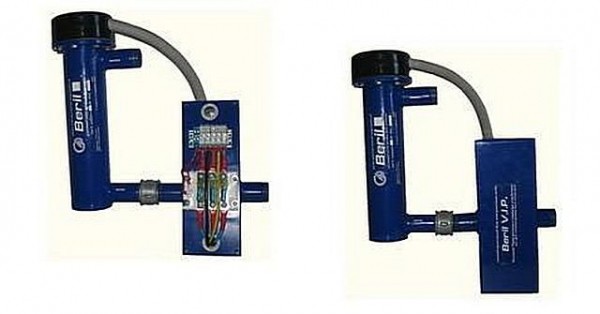

Однофазные электродные котлы «Берил»

Ионные котлы отопления: принцип работы

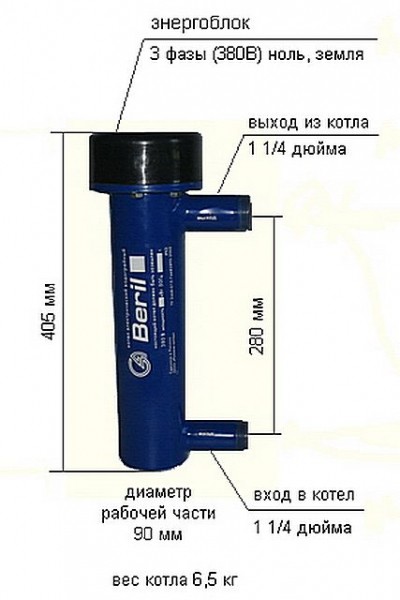

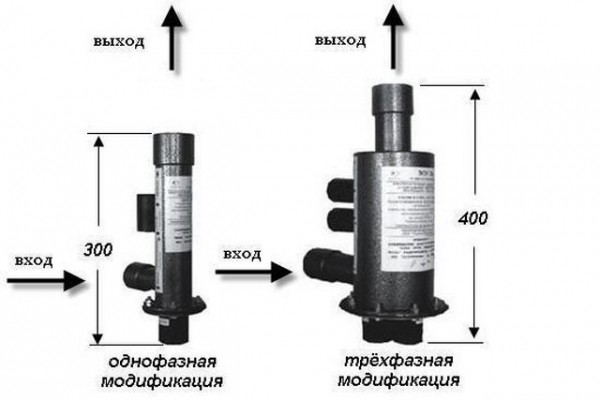

Размеры трехфазной модификации «Берил»

Характерная особенность всех котлов «Берил» — верхнее расположение блока подключения к электропитанию – это несколько упрощает и монтаж, и обслуживание. Даже для замены блока электродов в большинстве случаев не потребуется демонтаж всего котла из его обвязки.

Наименование котлов, систем управления : Цена, руб.
Ионные котлы BERIL и автоматика (ручное изменение мощности, шаг 200 (600) Вт)
Котлы 220В; 5, 7, 9 кВт 4450
Котлы 380В; 6, 9, 12, 15, 25, 33 кВт 8450
Блок управления “Евро” к котлам 220В и 380В 14000
Ионные котлы BERIL и автоматика (авт. / ручное изменение мощности, шаг 600 Вт)
Котлы 380В с симисторным блоком 6, 9, 12, 15, 25, 33 кВт 20000
Блок управления ЦСУ (с функцией ПИД режима) 15000
Ионные котлы BERIL и автоматика (авт. / ручное изменение мощности, шаг 2000 Вт)
Котел 380В с встроенным симисторным блоком, 100 кВт 75000
Котел 380В с встроенным симисторным блоком, 130 кВт 100000
Блок управления ЦСУ (с функцией ПИД режима) к котлам 100 и 130 кВт 25000
Электродные котлы BERIL и автоматика
Котлы 220В; 5, 7, 9 кВт 4450
Котлы 380В; 6, 9, 12, 15, 25, 33 кВт 8450
Блок управления ЭЦРТ ГЭКК к котлам 220 и 380 В 8500
Тепловые модули ВЕRIL неограниченной мощности с одним блоком управления
Котлы 380В 33 кВт с симисторным блоком – 1 шт. 20000
Блок управления ГЭКК 63/3М ЦСУ для работы модуля в ПИД режиме 20000
Блок управления ГЭКК 60/3 ЦСУ для работы модуля в режиме группового регулирования 25000
Теплоноситель BERIL V.I.P. на основе пропиленгликоля
температура -35С (-45С температура кристаллизации) п/э канистра 20 литров 2200

Кстати, именно некоторые модели котлов «Берил» позиционируют именно как ионные – потому что в них, по уверениям производителя, реализована возможность контроля общего уровня электрических зарядов. Подобные изделия могут комплектоваться блоками управления различной сложности:

Ионные котлы отопления: принцип работы

Блок управления для котлов «Берил» ЦСУ «Евро»

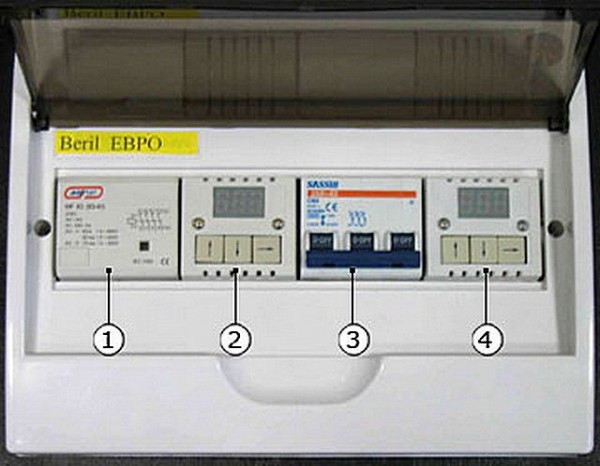

Блоки управления ЦСУ «Евро» позволяют вручную ступенчато регулировать мощность нагрева теплоносителя с шагом по 200 Вт.

1 – блок подключения (силовой контактор);

2 – ступенчатый регулятор мощности котла;

3 – автомат защиты от перегрузки;

4 – блок управления термостатом, по уровню нагрева теплоносителя.

Ионные котлы отопления: принцип работы

Ионный котел «Берил» с симисторным блоком

Более дорогие модели, с автоматическим контролем и регулировкой мощности в каждый конкретный момент времени, оснащены специальным симисторным блоком (на снимке) и системой ПИД – электронной регулировки температуры. Считается, что ПИД-регулятор, который состоит из усилителя, интегратора и дифференциатора, наиболее быстро и точно оценивает уровень нагрева с учетом ближайших перспектив и вырабатывает сигналы управления, позволяющие экономить до 20% энергии.

Линейка котлов ЭОУ (Энергосберегающая Отопительная Установка)

Это – также продукт российского производства. Несложные по конструкции, сравнительно недорогие, но вполне удобные в эксплуатации котлы охватывают диапазон мощности от 2 до 120 кВт. Могут выпускаться для сети одно- и трёхфазного тока, различаясь при этом по размерам.

Ионные котлы отопления: принцип работы

Габариты электродных котлов «ЭОУ»

Такие котлы пользуются популярностью не только у нас в стране, но и соседних странах, а в прошлом году продукция получила сертификацию Таможенного Союза.

Ионные котлы отопления: принцип работы

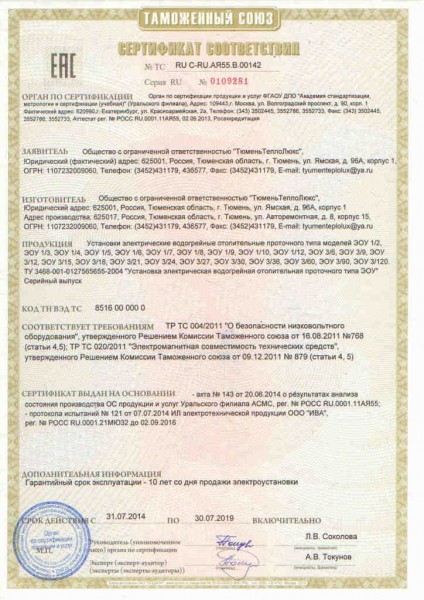

Эти котлы прошли сертификацию Таможенного Союза

В таблице приведены технические данные и средний уровень цен на котлы, работающие от сети 220 вольт, как наиболее востребованные в бытовых условиях:

Технические данные Единица
измерения
Однофазные модификации
1/2 1/3 1/4 1/5 1/6 1/7 1/8 1/9 1/10 1/12
Рабочее напряжение Вольт ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220
Потребляемая мощность кВт 2 3 4 5 6 7 8 9 10 12
Объём отапливаемого помещения м³ 120 180 240 300 360 420 480 540 600 750
Отапливаемая площадь м² 40 60 80 100 120 140 160 180 200 250
Потребление электро­энергии в сутки кВт 2-16 3-24 4-32 5-40 6-48 7-56 8-64 9-72 10-80 12-96
Подъем воды в водяной системе (без насоса) м 3 4 5 6 7 8 9 10 11 13
Вес, не более кг 3
Цена прибора, без щита управления руб. 4200 4300 4400 4500 4600 4700 4800 4900 5000 5100
Цена набора кормплектующих для щитка управления руб. 1410 1990 1990 1850 1850 1850 2540 2540 2540 2540

При все неприхотливости конструкции котлов ЭОУ производитель дает им заводскую гарантию не менее 10 лет, а общий срок службы оценивается в 30 лет.

Видео: примеры использования электродных котлов ЭОУ

Котлы электродные импортного производства

Помимо котлов российского производства, пользуются спросом модели, выпущенные в некоторых сопредельных государствах.

Котлы «Форсаж» украинской разработки и выпуска, интересны тем, что снабжены специальным кожухом – корпусом, который повышает безопасность эксплуатации установки и все же делает ее внешний вид более привлекательным.

Ионные котлы отопления: принцип работы

Котел «Форсаж» в боксе

Линейка котлов «Форсаж» представлена пятью моделями, работающими от 220 В, мощностью от 3 до 25 кВт. Все они комплектуются блоком управления собственной разработки – электронно-цифровым регулятором температуры (ЭЦРТ).

Ионные котлы отопления: принцип работы

Комплект — котел «Форсаж» с электронно-цифровым регулятором температуры

Базовые характеристики электродных котлов «Форсаж» приведены в таблице:

Наименование параметра Варианты исполнения
ФОРСАЖ 3 ФОРСАЖ 5 ФОРСАЖ 9 ФОРСАЖ 15 ФОРСАЖ 25
Номинальное напряжение, В 220
Допустимые отклонения от номинального напряжения, % ±10
Номинальная частота, Гц 50
Номинальный ток на одной фазе при температуре теплоносителя 63оС, А 13.6 22.7 13.6 22.7 37.9
Номинальная потребляемая мощность, кВт 3 5 9 15 25
Электронно-цифровой регулятор температуры (ЭЦРТ) ЭЦРТ-3 ЭЦРТ-5 ЭЦРТ-9 ЭЦРТ-15 ЭЦРТ-25
Теплоноситель Специальный теплоноситель «Форсаж-М»
Объем теплоносителя в отопительной системе, л 20 – 40 30 – 60 60 – 120 100 – 200 160 – 300
Рабочее давление теплоносителя (в холодном состоянии) 0,1 – 0,15
в отопительной системе, МПа (бар) (1 – 1,5)
Максимально допустимое давление, МПа (бар) 0,3 (3)
Максимальный объем отапливаемых помещений, м 3 100 170 300 450 750
Габаритные размеры, мм 265х135х88 470х190х136
Диаметр патрубков 1,25″
Масса, кг 1.85 1.95 6.05 6.4 6.85
Исполнение по степени защиты от влаги IPX3

И, наконец, можно упомянуть на прибор латвийской разработки и сборки – котел STAFOR. Он интересен несколькими инновационными решениями, в том числе – использованием «клетки Фарадея» — разделением защитного и рабочего ноля.

Ионные котлы отопления: принцип работы

Электродный котел STAFOR с комплектом автоматики

Из всех котлов он имеет наивысшие показатели безопасности, и единственный в своем роде – прошел полную сертификацию по весьма строгим требованиям Евросоюза. Такой котел полностью оснащается собственной электроникой. Кроме того, с ним вместе можно приобрести не только фирменный теплоноситель, но даже и специальную добавку, STATERM POWER, которая позволяет своевременно корректировать химический состав электролита для регулировки мощности котла.

Итак, принцип действия, достоинства и недостатки подобных котлов отопления читателя понятны. С разнообразием моделей и примерным уровнем цен он ознакомлен. Остается  лишь сделать свой собственный выбор — «за» или «против» .

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
