Гриндер из двигателя от стиральной машины

Самодельный гриндер из двигателя от стиральной машины сделанный своими руками.

Этот самодельный шлифовальный станок, пригодится в любой мастерской, сделан он из двигателя от стиральной машины. Подробный процесс изготовления можно посмотреть на этих пошаговых фото.

За основу самоделки, взят двигатель от пришедшей в негодность стиральной машины, выбрасывать такой мотор не стоит, он ещё долго послужит.

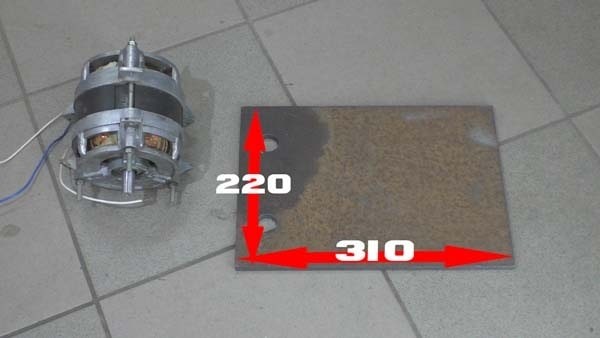

Первым делом автор вырезал площадку основание для станка, из куска толстой листовой стали размером 220 х 310 мм.

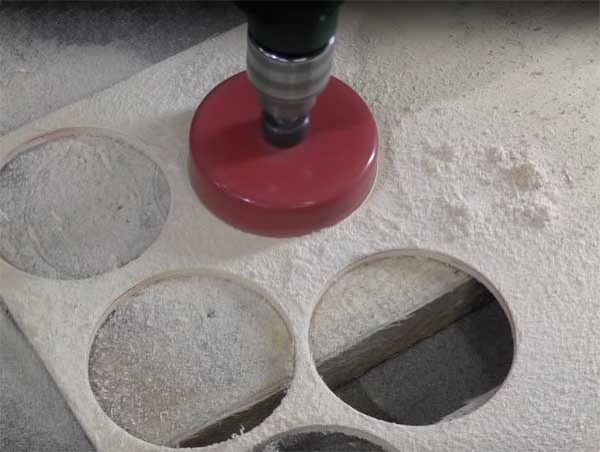

Натяжные ролики для наждачной ленты будут сделаны из фанерных заготовок.

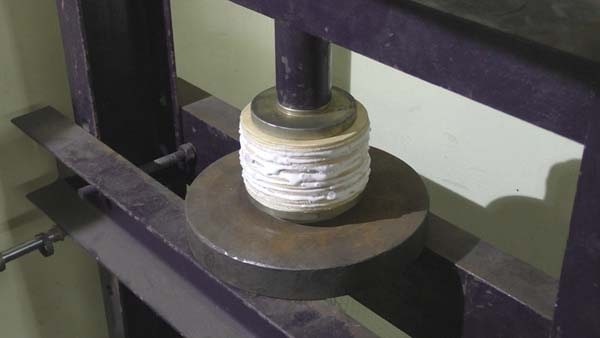

Заготовки из фанеры склеиваем между собой и ставим под пресс.

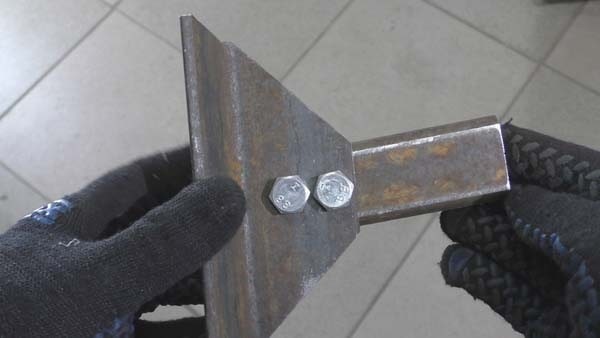

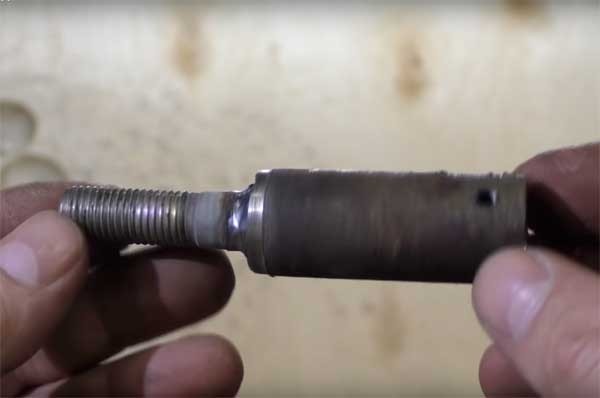

Затем изготовим крепления для роликов.

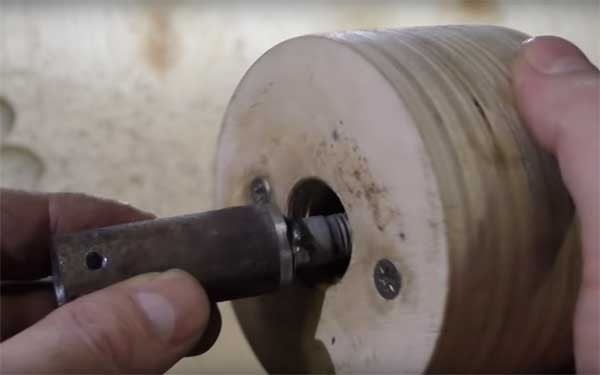

По центру фанерных роликов сверлим отверстие под ось и подшипники.

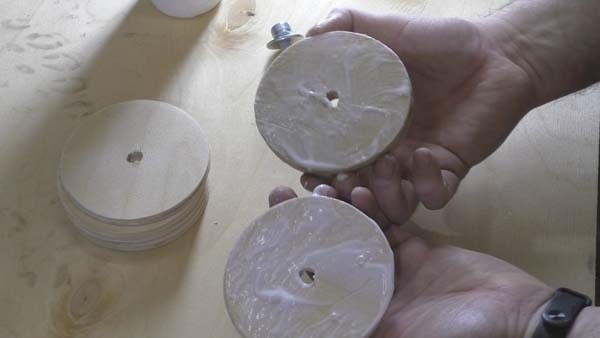

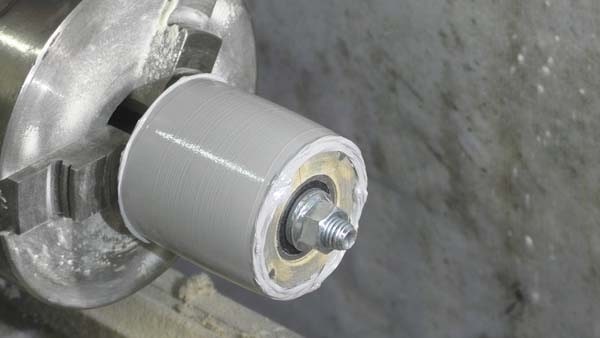

Далее, автор покрыл ролики шовным герметиком.

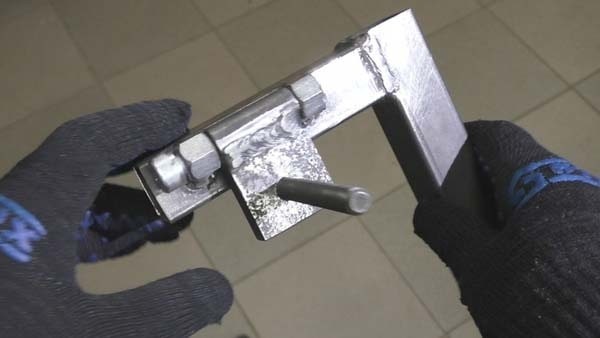

Сделал механизм регулировки ленты.

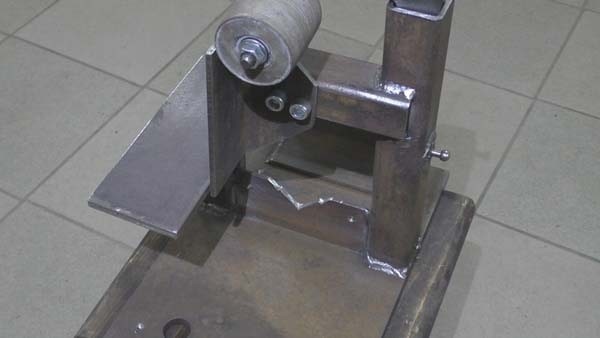

Изготовил прижимной столик для ленты.

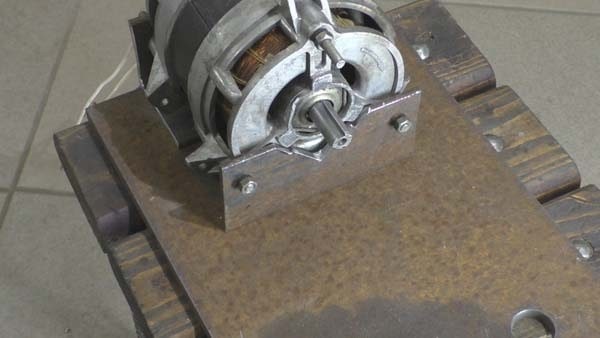

Изготовил крепление для двигателя.

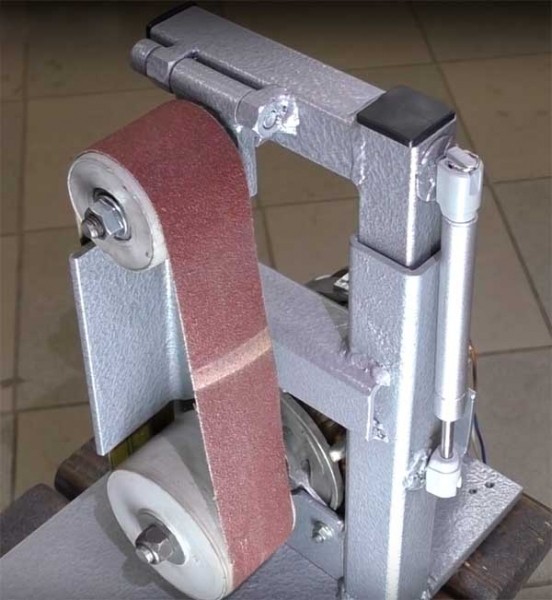

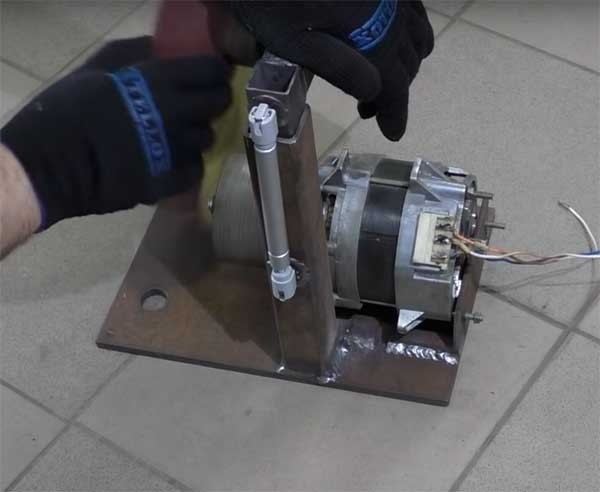

Для натяжки наждачной ленты — установлен мебельный упор.

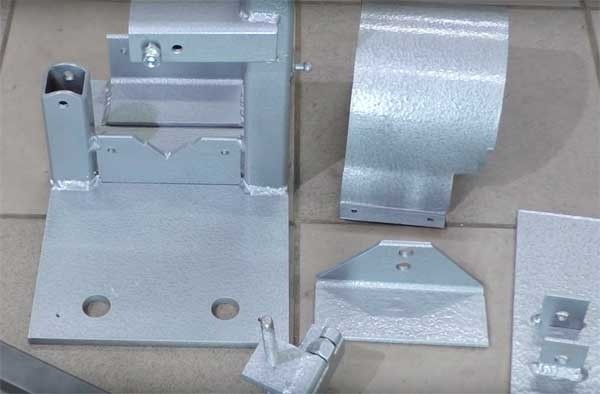

Покраска деталей станка.

Сборка станка.

Ролик фиксируется винтом на шпонке вала двигателя.

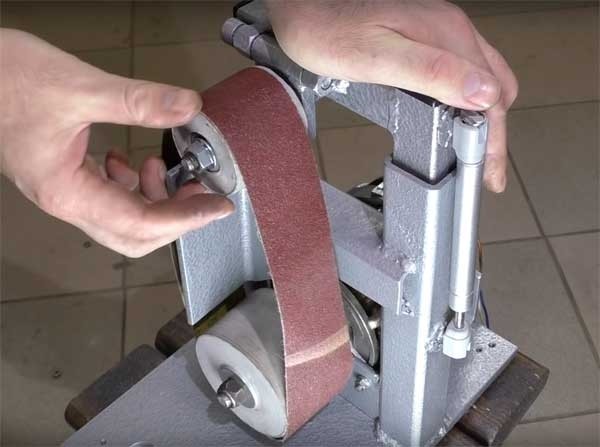

Одеваем на ролики наждачную ленту.

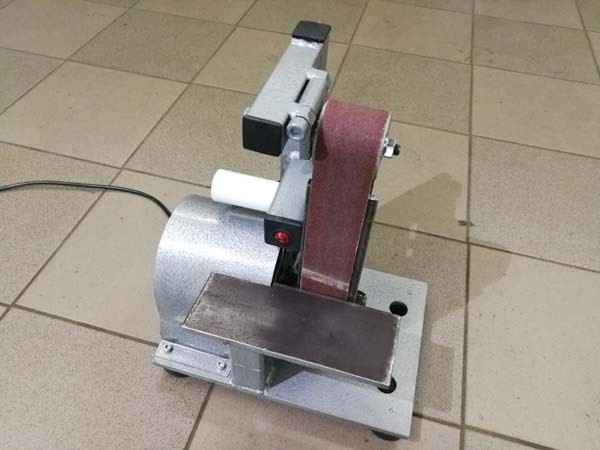

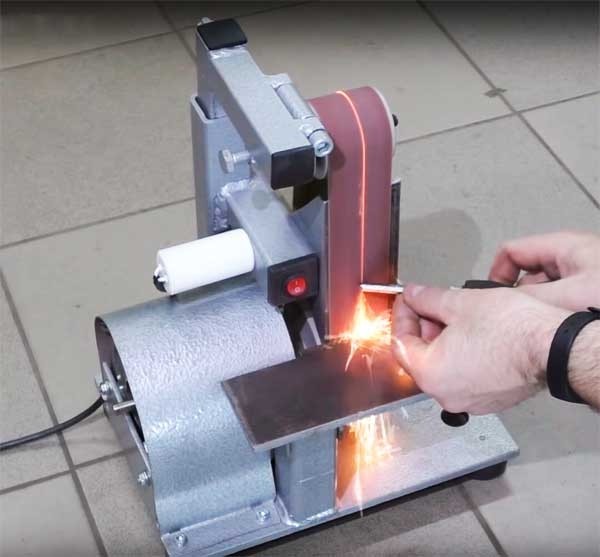

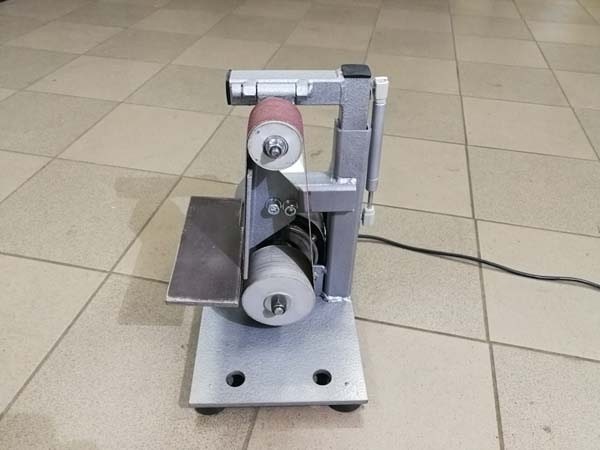

Также автор установил выключатель для электродвигателя. Самодельный гриндер готов к работе.

Гриндер удачно прошёл испытания и занял своё место в мастерской. Получился вполне приличный шлифовальный станок из двигателя стиральной машины, сделать его своими руками сможет каждый желающий.

Если у вас заинтересовала эта самоделка, рекомендуем посмотреть это видео, где подробно показан процесс изготовления гриндера своими руками.

Автор самоделки: Андрей Машков.
