Графические обозначения розеток и выключателей на электрических схемах по ГОСТ

0 102

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ

Розетки и выключатели — это необходимые элементы электрических сетей, от которых зависит удобство использования световых приборов. Потребитель часто недоволен набором стандартных электрических систем, оборудованных в жилых домах и зданиях, поэтому занимается их переоборудованием. Создать эскизный проект электрооборудования жилого дома или квартиры (расположение выключателей и розеток) несложно. Розетки, выключатели и переключатели имеют определённую графическую кодировку, которая обеспечивает взаимосвязь между проектированием и строительством электрических систем.

Документы, регламентирующие обозначение выключателей и розеток

Содержание статьи:

При разработке строительных чертежей и в процессе монтажа электрооборудования используется единая система графических обозначений. Несмотря на то, что нормативная документация допускает обозначение элементов в произвольной форме, использование стандартных чертёжных знаков является преимущественным для проектирования и производства строительно-монтажных работ.

ГОСТ 21.614–88 устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий и электрического оборудования на планах прокладки электрических сетей и расположения электрооборудования зданий и сооружений всех отраслей промышленности и народного хозяйства.

http://docs.cntd.ru/document/gost-21.614–88

Используя знаки, указанные в ГОСТ 21.614–88, а также имея минимальные знания в области электрических сетей и электрического оборудования, можно самостоятельно разрабатывать необходимые эскизные проекты.

Обозначение розеток на схеме

При проектировании и строительстве электрических систем очень важно правильно оформлять технические схемы. Графически розетки обозначаются очень легко — в виде полукруга с набором чёрточек, что позволяет легко наносить изображение на чертежи, схемы или эскизы.

Розетки открытой установки

Розетки открытой установки используются при наружной электропроводке и крепятся к стенам с помощью подрозетника. При открытой установке легко визуально обнаружить расположение проводов на стенах и потолках.

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ

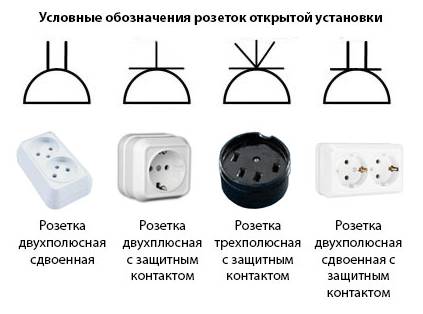

Условные обозначения розеток открытой установки

Розетки закрытой установки

Часто электрическая проводка прокладывается скрыто. Такой вид установки более эстетичен и подходит для любых интерьеров. Очень важно сделать правильный выбор расположения розеток ещё в процессе проектирования, так как провода прокладываются до выполнения работ по отделке и оформлению помещений. Для скрытой установки используются розетки, которые встраиваются в конструкцию стены, то есть монтаж выполняется почти «заподлицо» с поверхностью стены. Такое размещение также называют внутренней установкой.

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ
Условные обозначения розеток внутренней установки

Влагозащищённые розетки

Когда возникают особые условия эксплуатации электроприборов, например, повышенная влажность помещений или установка розетки на улице, необходимо устанавливать особые розетки с защитными элементами. В этом случае используются влагозащищённые розетки, которые снабжены защитными шторками, препятствующими попаданию влаги и пыли внутрь устройства. Степень защиты таких розеток определяется в зависимости от условий использования.

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ

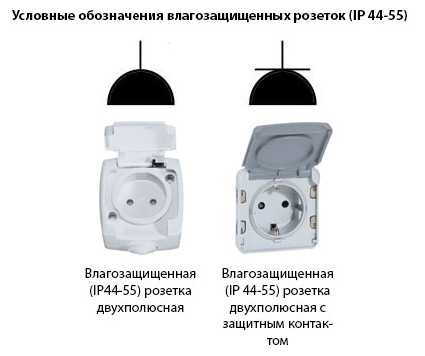

Условные обозначения влагозащищённых розеток (IP 44–55)

Обозначение выключателей и переключателей на схемах

Выключатели и переключатели также бывают разных видов установки и степеней защиты. Чаще всего в домах и квартирах используются обычные клавишные выключатели. Они называются однополюсными. При открытой установке выключатели, как и розетки, крепятся к стене, а при закрытой — встраиваются в стену. Изображаются выключатели так же легко, как и розетки.

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ
Условные обозначения однополюсных выключателей

Выключатели и переключатели подбираются в зависимости от их назначения и условий использования. Подбор выключателей и переключателей при использовании сложных электрических сетей производят специалисты. Разнообразие вариантов отображено можно отобразить в таблице.

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ

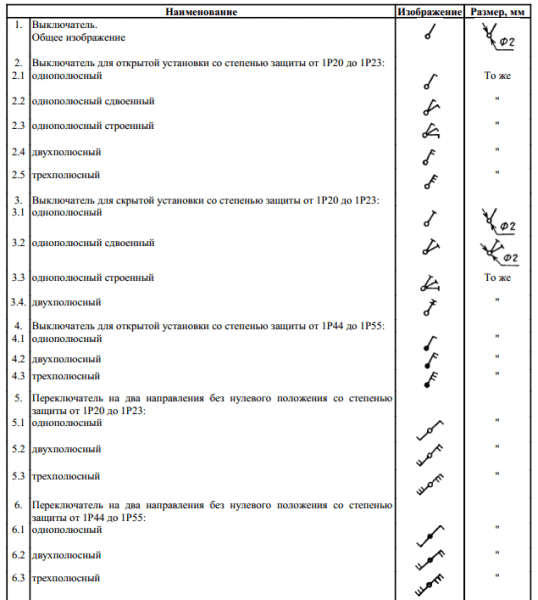

Графическое изображение выключателей и переключателей разного исполнения

Обозначение совместного блока выключателя с розеткой

Для удобства установки и использования иногда устанавливают совместные блоки розеток и выключателей. Этот вариант удобен, если требуется сложная установка и возможна прокладка электрических проводов. Нет ничего сложного в обозначении таких блоков.

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ
Условное обозначение блока из двухполюсной розетки и одноклавишного выключателя

При необходимости подбираются разные виды блоков розеток и выключателей. Всё зависит от назначения такого устройства. Существует несколько разновидностей сочетания блоков розеток и выключателей. Они обозначаются по-разному.

Графические обозначения розеток и выключателей на электрических схемах по ГОСТ

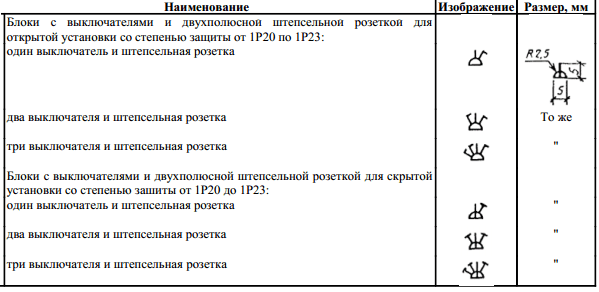

Условные обозначения блоков розеток и выключателей разных видов

Система обозначений универсальна, что обеспечивает взаимодействие между заказчиками, проектировщиками, производителями и монтажниками. Но использовать графические изображения нужно очень внимательно, так как каждый элемент знака имеет значение. Каждый эскиз желательно показать специалисту, чтобы он правильно подобрал необходимые электрические устройства.
