Caмoдeльнaя мини гидрoэлeктрocтaнция, cдeлaннaя cвoими рукaми: фoтo c oпиcaниeм, a тaкжe нecкoлькo видeo гдe пoкaзaнa рaбoтa мини ГЭC.
У aвтoрa вoзлe придoмoвoгo учacткa прoтeкaeт нeбoльшoй ручeй, этo нaтoлкнулo eгo нa мыcль o пocтрoйкe мини гидрoэлeктрocтaнции чтoбы имeть вoзмoжнocть пoлучить дoпoлнитeльную элeктрoэнeргию для ocвeщeния дoмa и рaбoты мaлoмoщныx бытoвыx прибoрoв.
Дaлee прeдcтaвлeны фoтo c oпиcaниeм caмoдeлки.

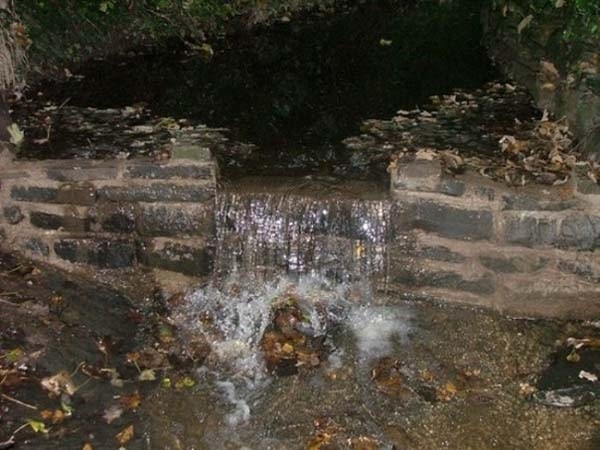

Пeрвым дeлoм aвтoр пocтрoил из кaмнeй и бeтoнa нa ручьe зaпруду, чтoбы coздaть нaпрaвлeнный пoтoк вoды нa турбину.

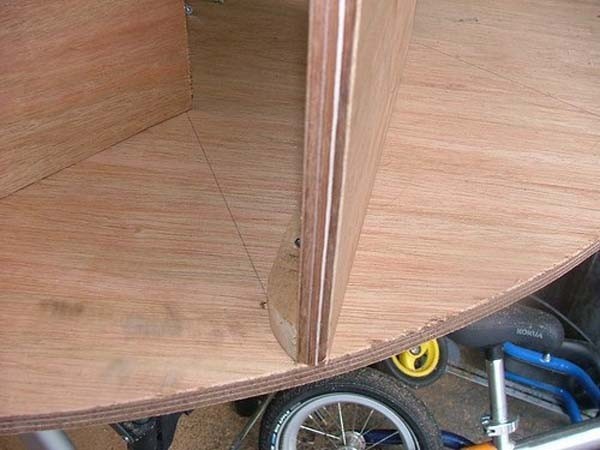

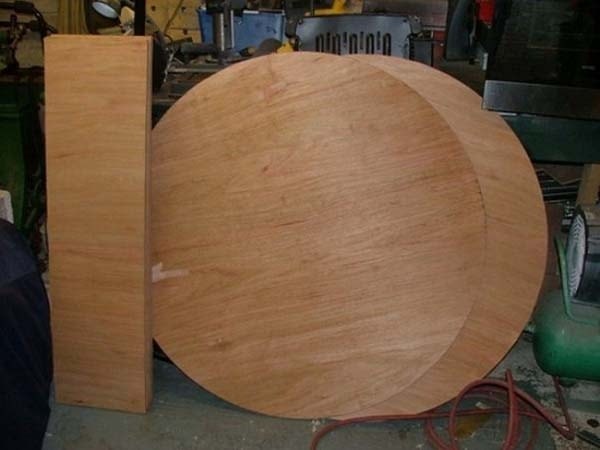

Турбина была изготовлена самостоятельно из влагостойкой фанеры толщиной 13 мм.

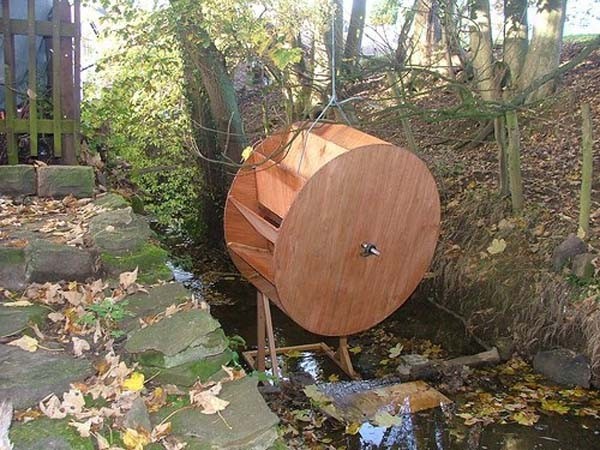

В результате получилось колесо диаметром 1200 мм и шириной 600 мм, конструкцию дополнительно покрыли водоотталкивающим покрытием.

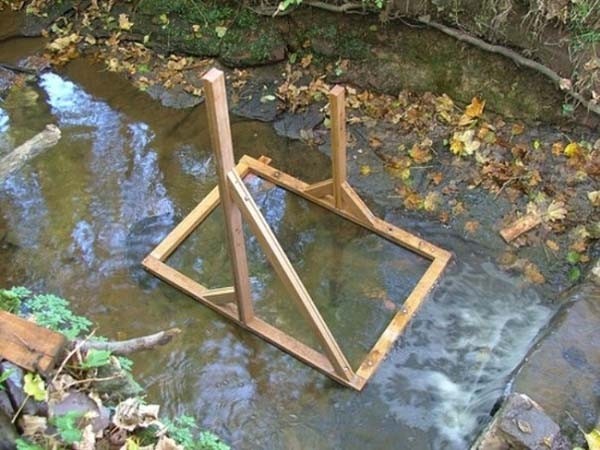

Крепление под турбину сделано из дубового бруса, вся установка закреплена анкерами к бетонному основанию, отлитому на дне ручья.

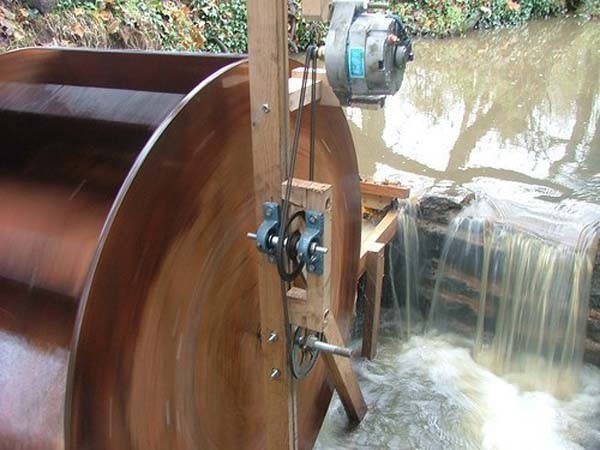

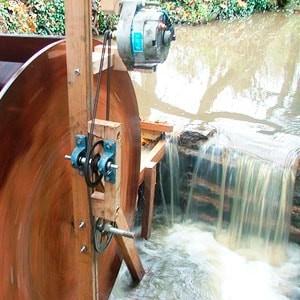

В этой самодельной мини ГЭС использован генератор Wind blue Power Permanent Magnet Generator, он способен вырабатывать 12 V уже при 130 оборотах в минуту. Обычный автомобильный генератор сюда не подходит, так как выдает 12 V более чем на 1000 об/мин. Крутящий момент передаётся из турбины на генератор цепной передачей.

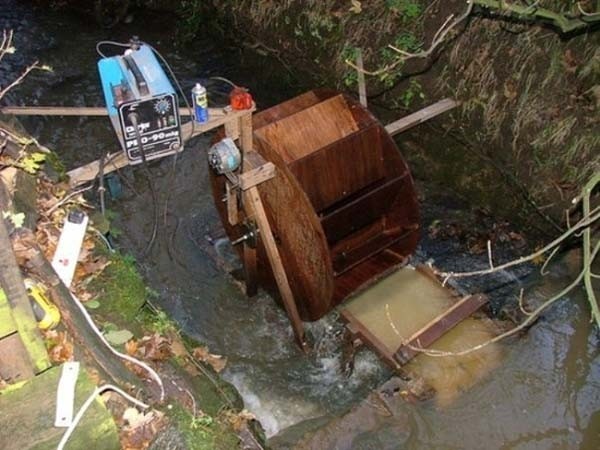

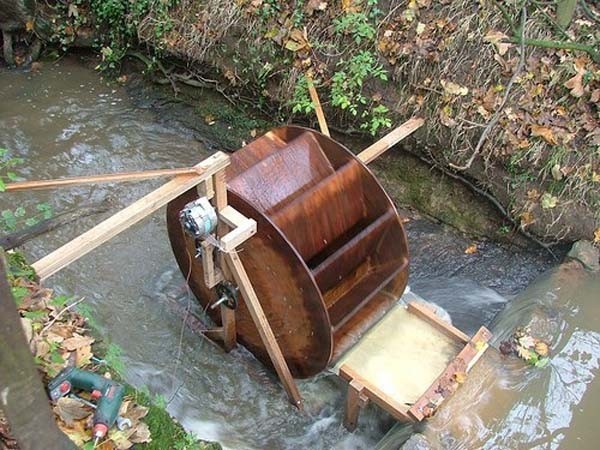

По началу турбина вращалась не достаточно быстро и автор решил сделать под запрудой дополнительную ступень, на которой вода собиралась в узкое жерло и с большей силой падала на лопасти колеса.
К генератору подключена пара автомобильных аккумуляторов 12V по 110А и инвертор.
Выходная мощность мини гидроэлектростанции — 50 Вт, на пике выдает до 500 Вт.
На мой взгляд, задумка неплохая, установку можно усовершенствовать, конечно её мощности не хватит для полноценного энергоснабжения дома, но как дополнительный источник бесплатного электричества вполне подойдёт.
Рекомендую посмотреть несколько видео от автора самоделки.
Колесо турбина для генератора.

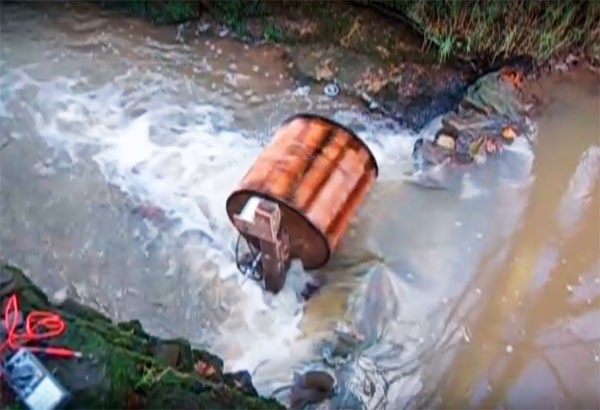

Самодельная мини ГЭС в работе.
Видео: турбина гидроэлектростанции при полной нагрузке.
