Гидравлический пресс своими руками

0 311

Самодельный гидравлический пресс своими руками из домкрата: фото пошагового изготовления самоделки с описанием.

Приходится периодически менять сайлентблоки и подшипники в тисках, и подумал о том как сделать гидравлический пресс самостоятельно.

Использовал следующие материалы:

  • Домкрат.

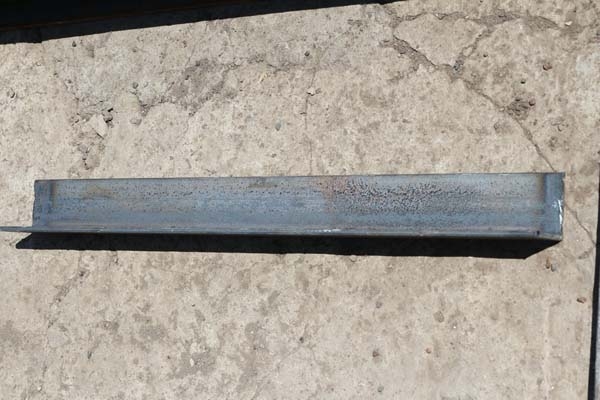

  • Уголок 50 — 4 шт х 0,5 м.
  • Автомобильный амортизатор.

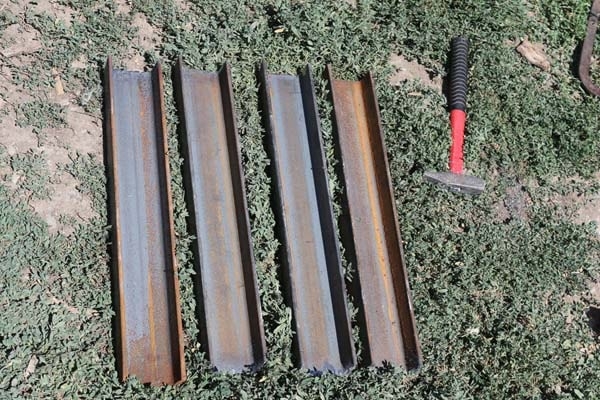

  • Швеллер 8 — 6 шт х 0,5 м.
  • Швеллер 8 — 2 шт х 1,5 м.
  • Швеллер 8 — 4 шт х 8 см.
  • Болт 12 х 120 — 12шт.
  • Болт 10 х 40 — 8 шт.
  • Болт 8 х 30 — 20 шт,
  • Листы металла толщиной 10 мм, размеры 160 мм х 160 мм — 2 шт.
  • Пружины — 4 шт.

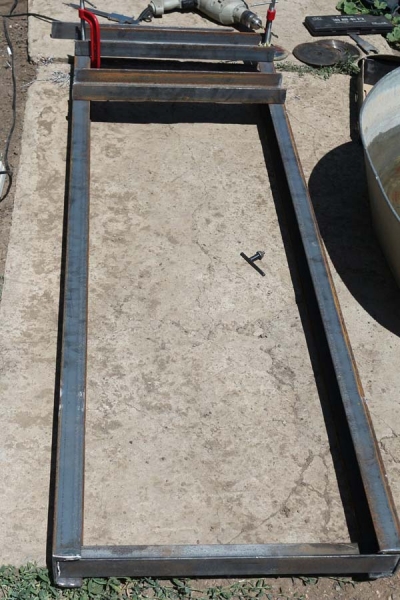

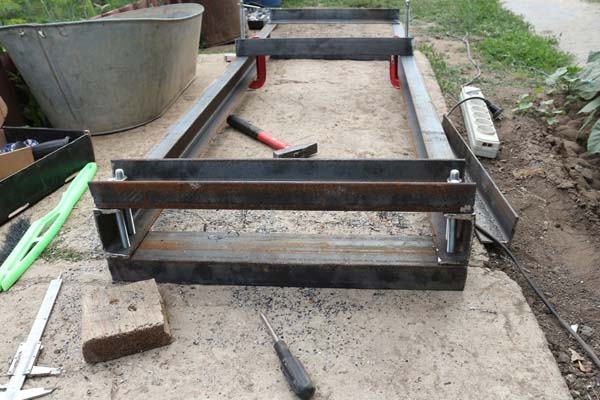

Ну собственно и фото всего процесса сборки ручного пресса из домкрата.

Гидравлический пресс своими руками

Гидравлический пресс своими руками

Гидравлический пресс своими руками

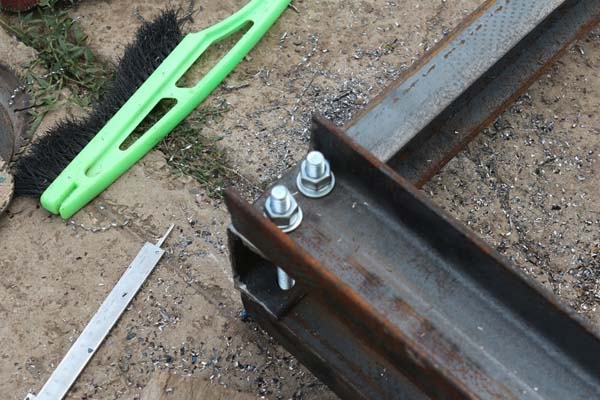

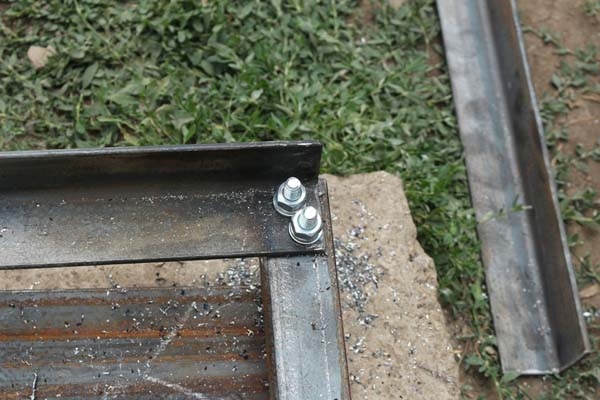

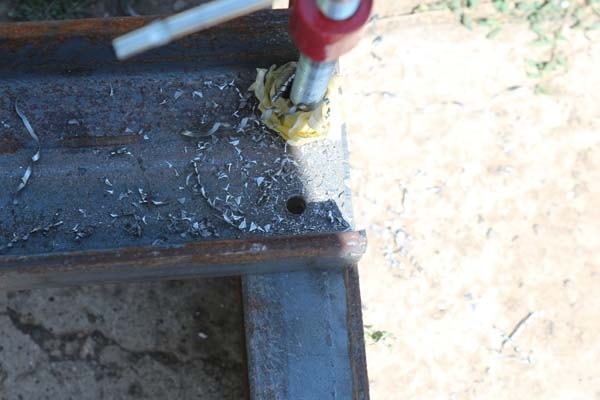

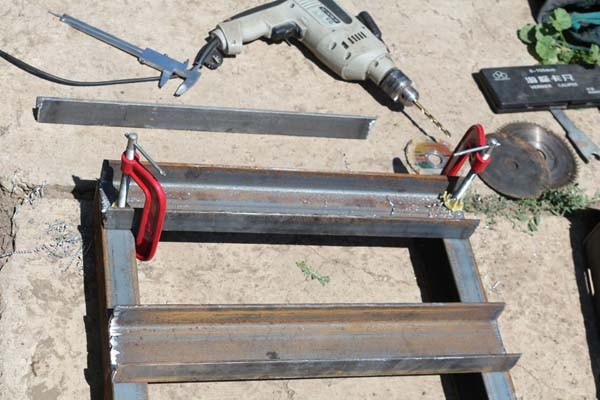

Сверлю отверстия под крепления.

Гидравлический пресс своими руками

Гидравлический пресс своими руками

Гидравлический пресс своими руками

Гидравлический пресс своими руками

Гидравлический пресс своими руками

Гидравлический пресс своими руками

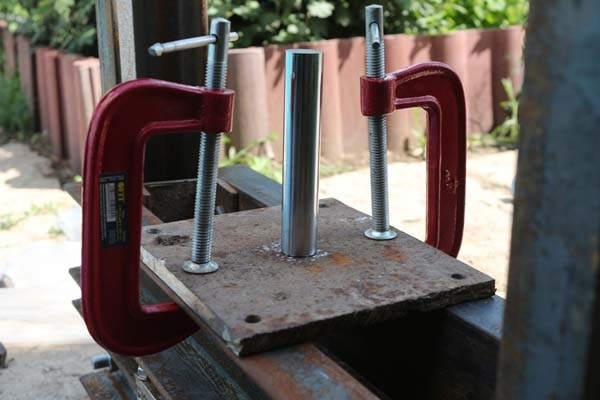

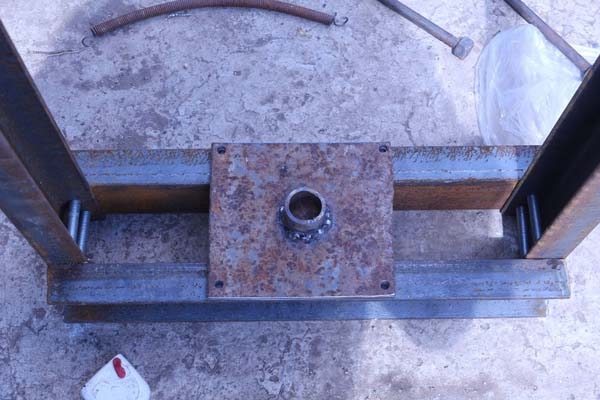

К металлической пластине приварили кусок трубы на 30, туда будет вставляться шток домкрата, пластину крепим болтами на 8.

Гидравлический пресс своими руками

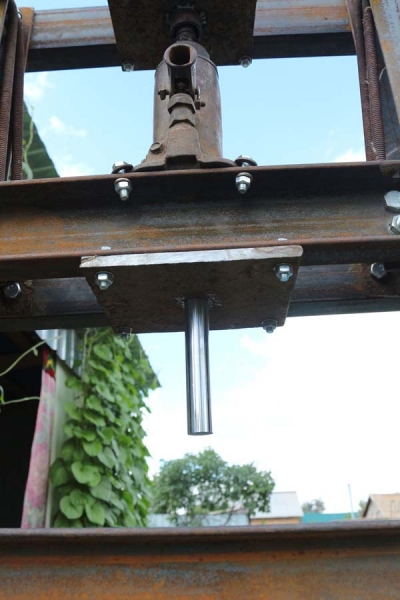

Пластина со штоком от амортизатора, крепится к подвижной части пресса, которая будет подвешена на пружинах.

Гидравлический пресс своими руками

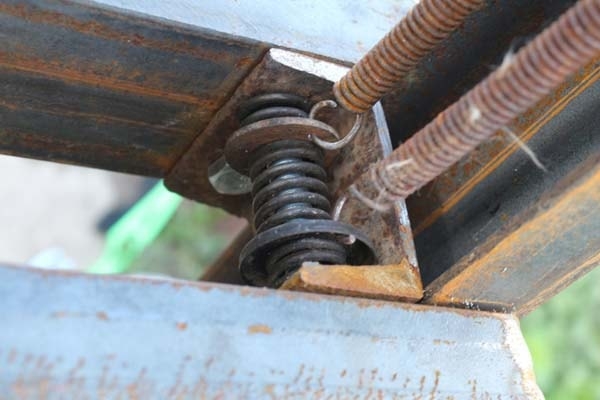

На фото: крепление возвратных пружин на подвижной части пресса.

Гидравлический пресс своими руками

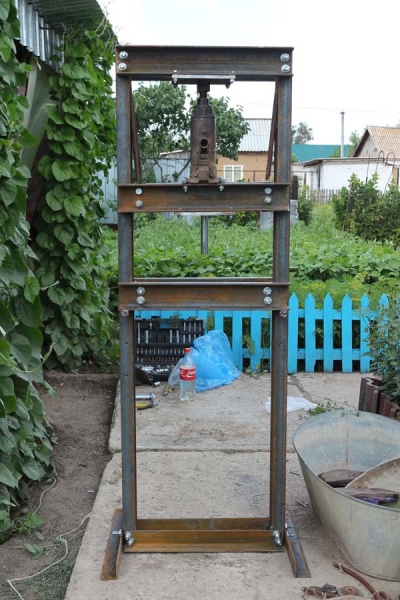

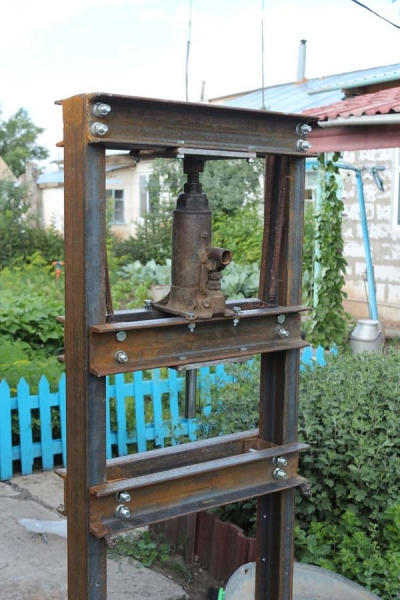

Вот такой получился самодельный гидравлический пресс.

Гидравлический пресс своими руками

Гидравлический пресс своими руками

Гидравлический пресс своими руками

Гидравлический пресс своими руками

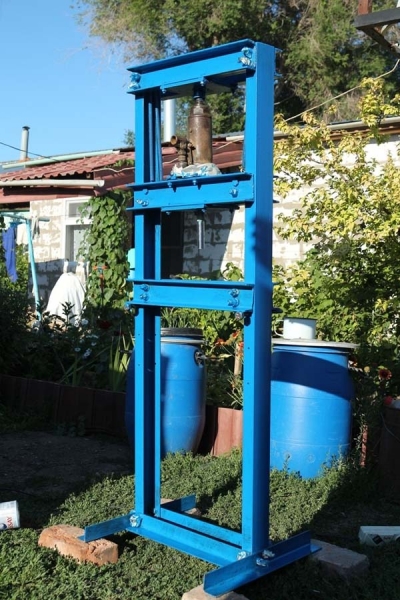

Покрасил.

Гидравлический пресс своими руками
