Гибочный станок своими руками: фото и описание изготовления

0 495

Гибочный станок своими руками: фото и описание изготовления

Приветствую посетителей сайта sam-stroitel.com! Хочу показать ещё одну интересную самоделку из старых автозапчастей — гибочный станок своими руками.

С помощью этого приспособления, можно легко и быстро гнуть пруток, полосу и профильные трубы. Конструкция представляет собой адаптер для тисков.
За основу был взят уголок 80 х 80 мм с толщиной полки 8 мм. Направляющие сделаны из штока от автомобильного амортизатора. В качестве роликов были использованы подшипники из роликов системы ГРМ. Крепление осуществил болтами М12 и М14, болты автомобильные с хорошим классом прочности.

Весь процесс изготовления станка показан на этих фото:

Гибочный станок своими руками: фото и описание изготовления

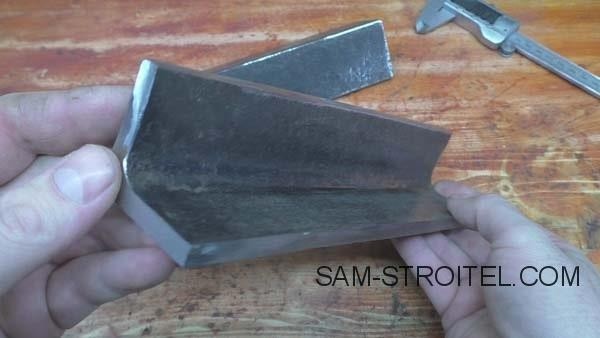

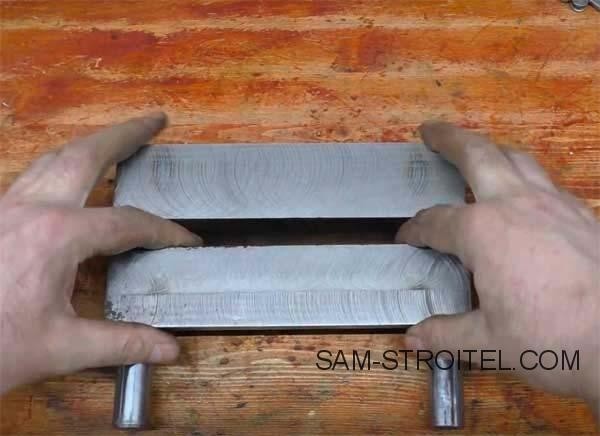

Основание для станка, изготовлено из уголка.

Гибочный станок своими руками: фото и описание изготовления

Гибочный станок своими руками: фото и описание изготовления

Гибочный станок своими руками: фото и описание изготовления

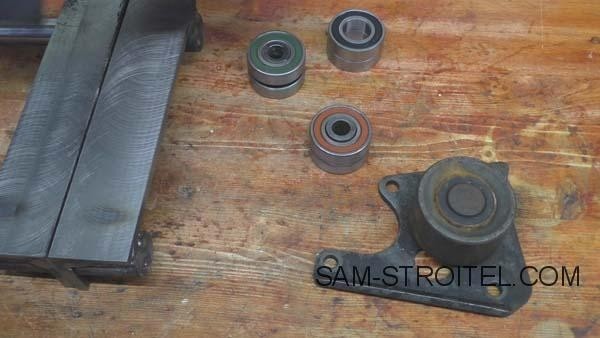

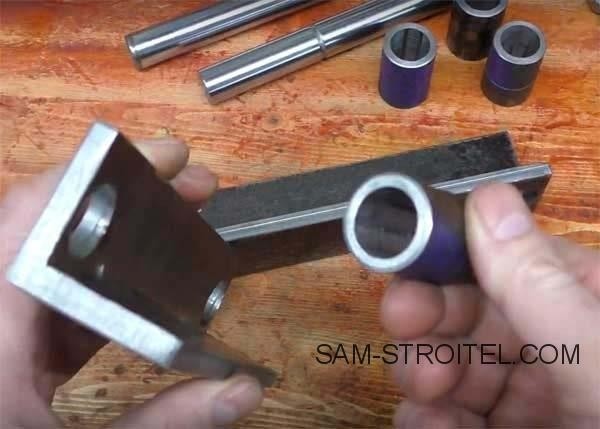

Подшипники от старых роликов.

Гибочный станок своими руками: фото и описание изготовления

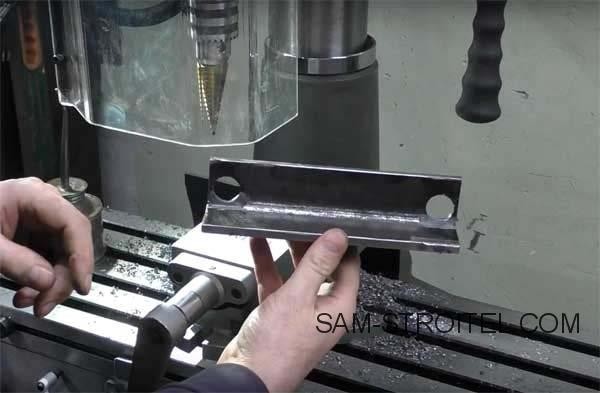

Изготовил направляющие из штока от автомобильной стойки.

Гибочный станок своими руками: фото и описание изготовления

Гибочный станок своими руками: фото и описание изготовления

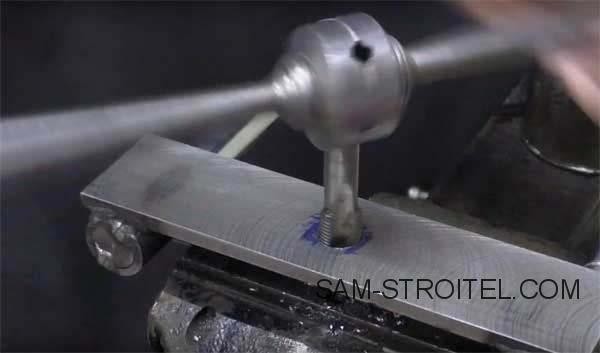

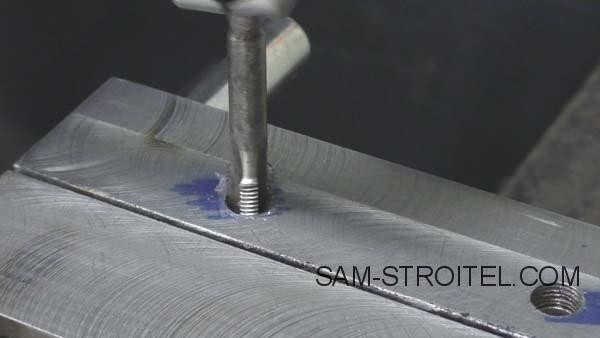

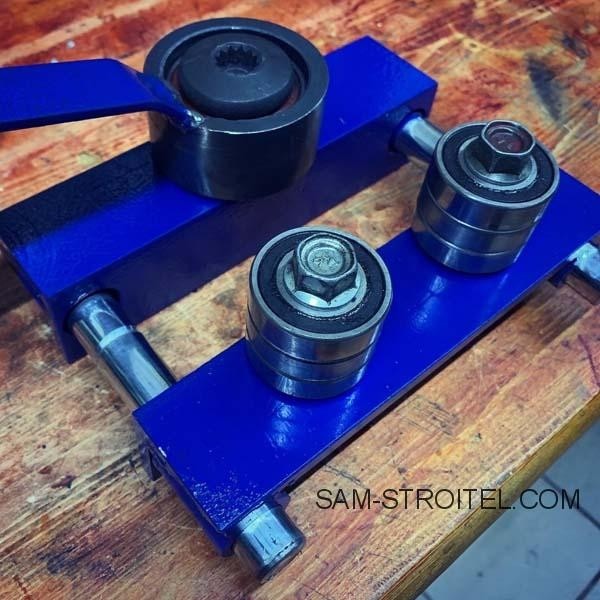

Нарезка резьбы, на одном из уголков М12 на втором М16.

Гибочный станок своими руками: фото и описание изготовления

Гибочный станок своими руками: фото и описание изготовления

Гибочный станок своими руками: фото и описание изготовления

Гибочный станок своими руками: фото и описание изготовления

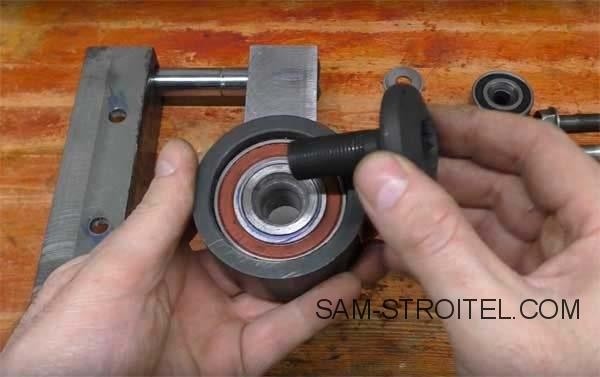

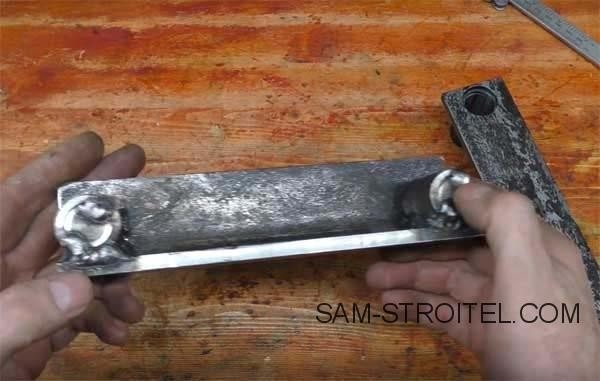

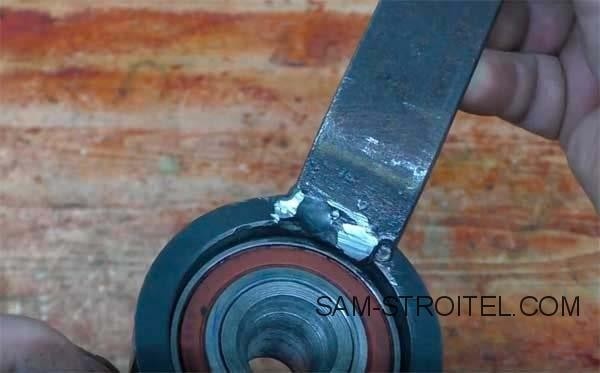

К корпусу ролика, приварил ручку.

Гибочный станок своими руками: фото и описание изготовления

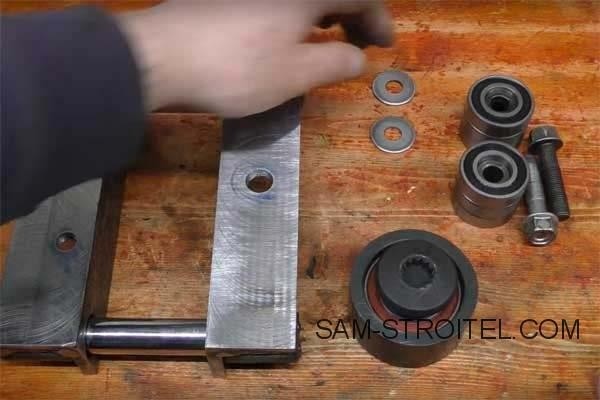

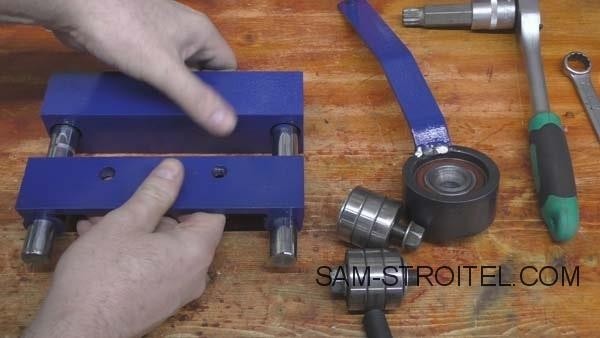

Сборка конструкции.

Гибочный станок своими руками: фото и описание изготовления

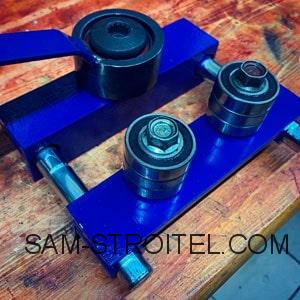

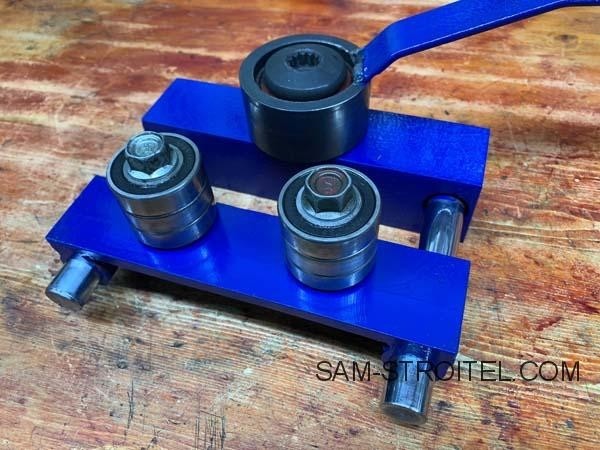

В результате получилось вот такое приспособление для гибки металла, крепим его в тисках и можем приступать к работе.

Гибочный станок своими руками: фото и описание изготовления

Гибочный станок своими руками: фото и описание изготовления

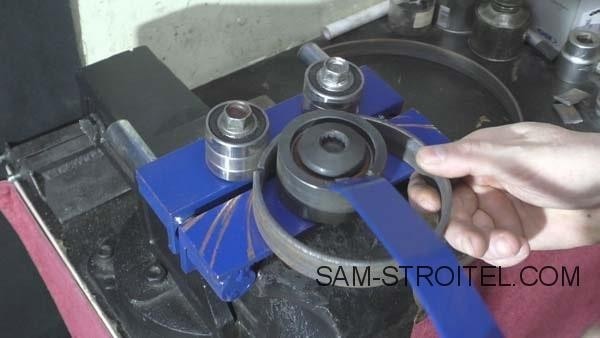

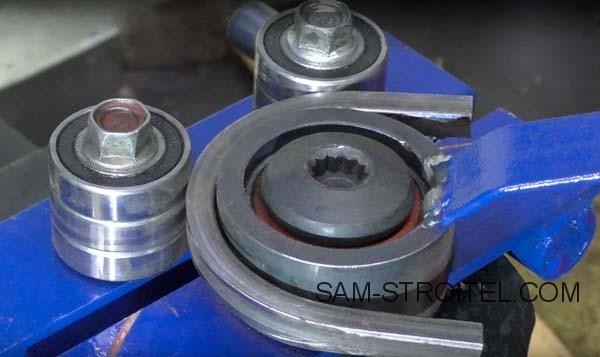

Гнём металлическую полосу.

Гибочный станок своими руками: фото и описание изготовления

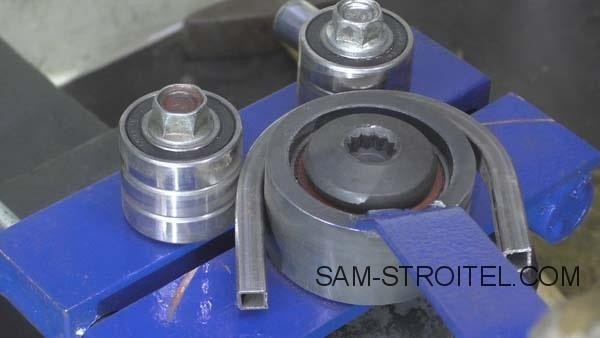

Гнём профильную трубу 10 х 10 мм.

Гибочный станок своими руками: фото и описание изготовления

Работу станка можно посмотреть в этом видео:

Автор самоделки: Андрей Машков. sam-stroitel.com
