Газонокосилка своими руками: чертежи, фото, видео

0 427

Самодельная газонокосилка электрическая: чертежи, размеры, фото, видео. Подробное описание как сделать газонокосилку своими руками с видео обзором самоделки от автора.

Если у вас есть дача или дом в селе, то наверняка вы сталкивались с тем, что периодически нужно скашивать траву на участке. Косить траву вручную косой довольно утомительное занятие и занимает много времени, эту работу можно сделать намного быстрей с помощью газонокосилки.

Покупные варианты не дешёвые, но сделать самодельную газонокосилку можно своими руками ничего в этом сложного нет, конструкция косилки довольно проста и понятна.

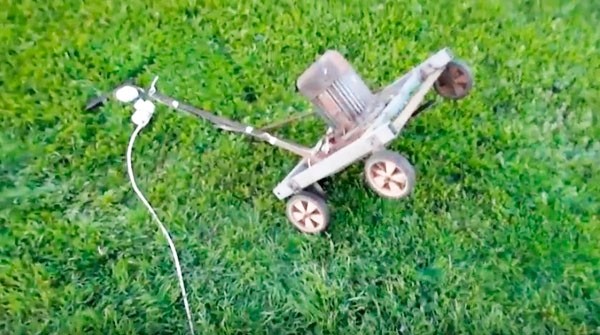

Самодельная газонокосилка.

Содержание статьи:

Для изготовления косилки вам понадобится:

  • Электродвигатель мощностью примерно на 1 кВт.
  • Выключатель, конденсатор.
  • Кабель.
  • Металл (уголок или профильная труба, кусок листового металла толщиной 3 мм).
  • Кусок закалённого металла длиной 50 см, толщиной 3 мм (для ножа газонокосилки).
  • 4 небольших колеса (подойдут колёса от старой детской коляски).

Из инструментов понадобятся:

  • Сварочный аппарат.
  • Электродрель.
  • Болгарка.
  • Слесарный инструмент (гаечные ключи, пассатижи, молоток).

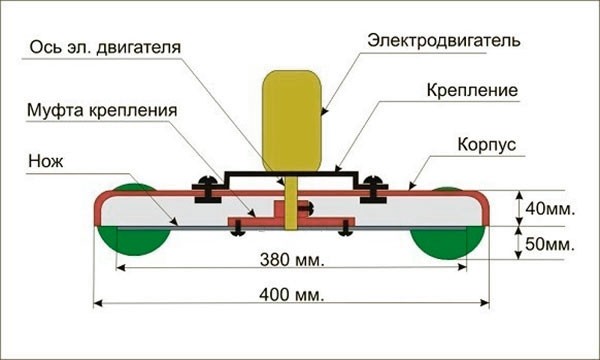

На рисунке предоставлены чертежи газонокосилки с приблизительными размерами.

Газонокосилка своими руками: чертежи, фото, видео

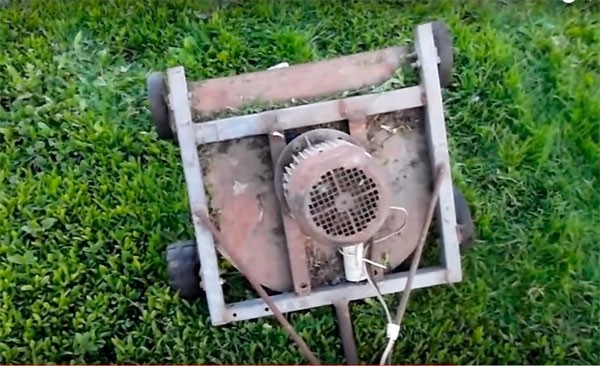

В этой самоделке был использован электродвигатель на 1 кВт (1400 об/мин), двигатель установлен и закреплён болтами к раме, сваренной из профильной трубы. К раме приварена ручка, газонокосилки, на которой установлен выключатель двигателя и розетка для подключения кабеля.

Газонокосилка своими руками: чертежи, фото, видео

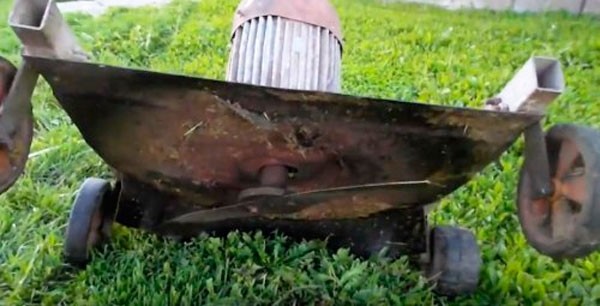

Нож изготовлен из калёной стали, длина ножа 50 см, толщина 3 мм, нож выгнут по форме пропеллера, это нужно чтобы лежачая трава подымалась потоком воздуха и лучше косилась ножом.

Газонокосилка своими руками: чертежи, фото, видео

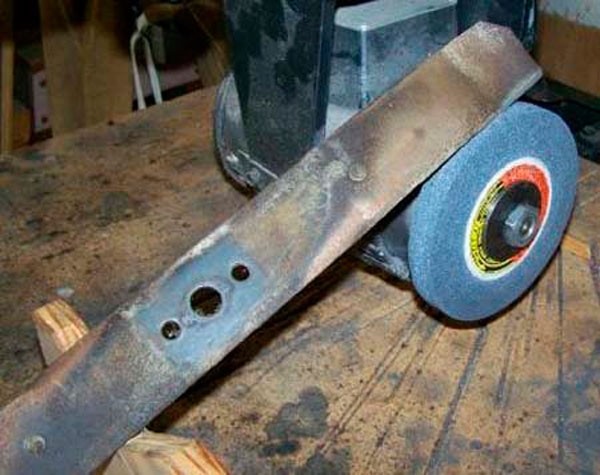

Края ножа нужно заточить на наждаке, в процессе кошения травы, нож постепенно затупляется и его нужно периодически снимать и точить.

Газонокосилка своими руками: чертежи, фото, видео

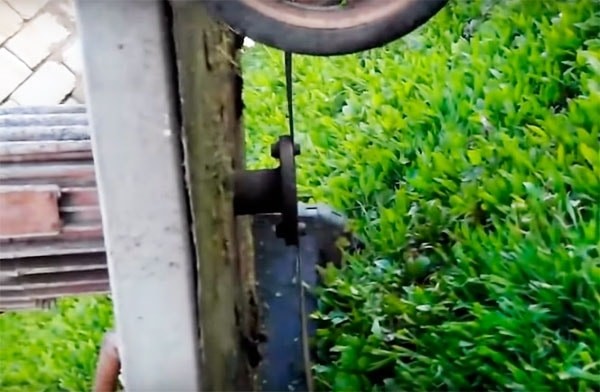

Нож крепится двумя болтами к муфте вала, сама муфта фиксируется на вале двигателя винтом.

Газонокосилка своими руками: чертежи, фото, видео

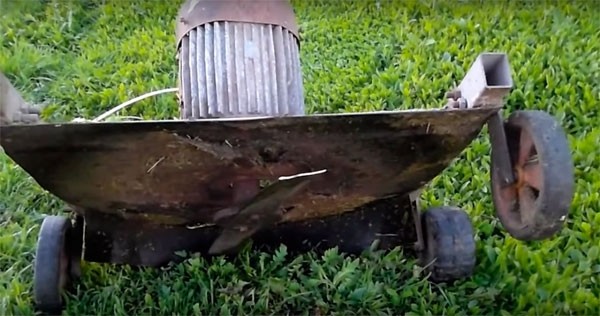

Высоту ножа от земли нужно отрегулировать, для стрижки газона оптимальная высота ножа – 5 — 8 см. В задней стороне косилки сделана защита из приваренной полоски металла на случай если из-под ножа вылетит камень.

Газонокосилка своими руками: чертежи, фото, видео

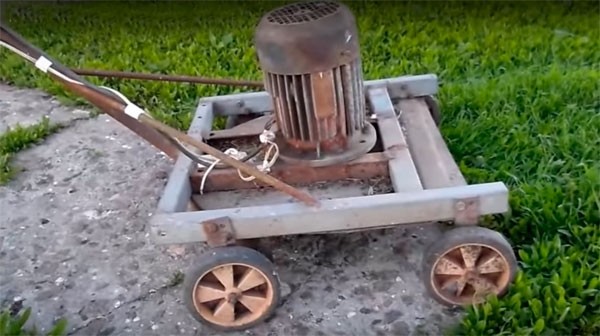

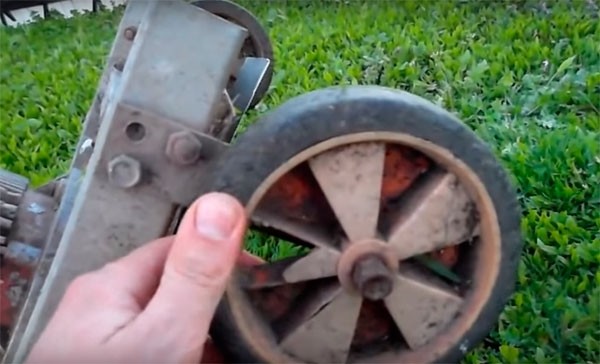

На раме закреплены четыре небольших пластмассовых колеса.

Газонокосилка своими руками: чертежи, фото, видео

Самодельная газонокосилка с двигателем на 1 кВт, рассчитана на невысокую траву, высокую траву косить на ней уже тяжело, для высокой травы понадобится более мощный двигатель.

Газонокосилка своими руками: чертежи, фото, видео

Газонокосилка своими руками: чертежи, фото, видео

Рекомендую посмотреть видео автора, который сделал газонокосилку своими руками.
