Электроскутер своими руками

0 403

Самодельный электроскутер Михаила Булаковского: фото подробной сборки скутера на электродвигателе, а также видео испытаний самоделки.

Умелец решил построить своими руками транспортное средство на электротяге для дачных поездок: съездить по месту, в магазин, к озеру, в лес, в общем нужно средство передвижения на котором не нужно крутить педали.

Далее Вашему вниманию предоставлены все фото пошаговой постройки самоделки электроскутера.

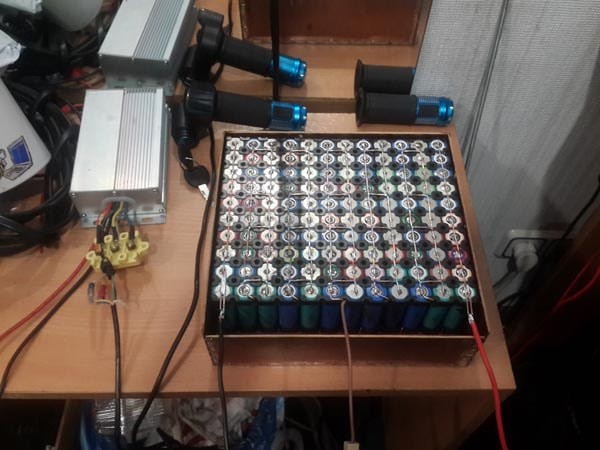

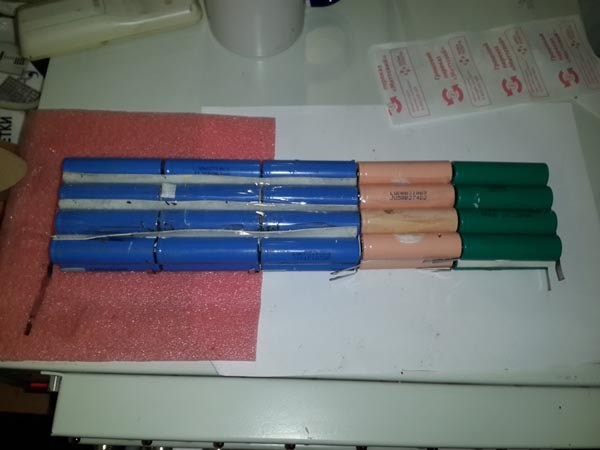

Из аккумуляторных элементов которые используются в ноутбуках, автор собрал батарею на 12.6 вольт, 19200 mAh — 19.2 Ah.

Электроскутер своими руками

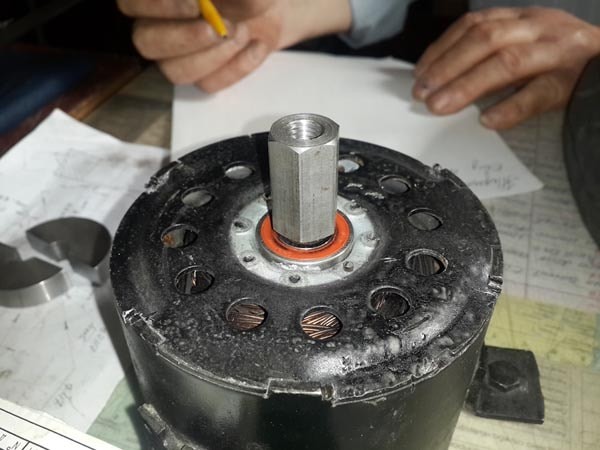

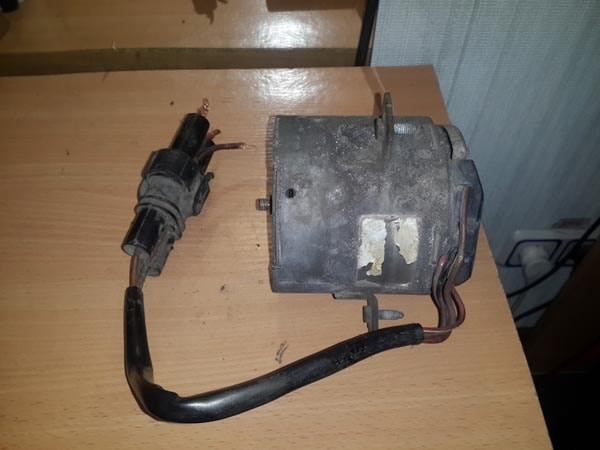

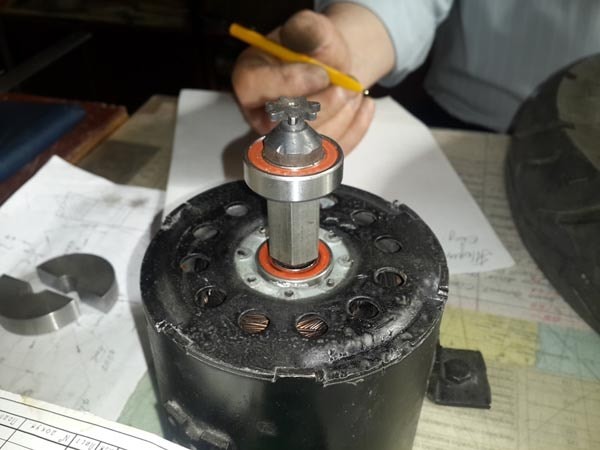

По началу Михаил использовал мотор от вентилятора иномарки, 12V на 450 Вт.

Электроскутер своими руками

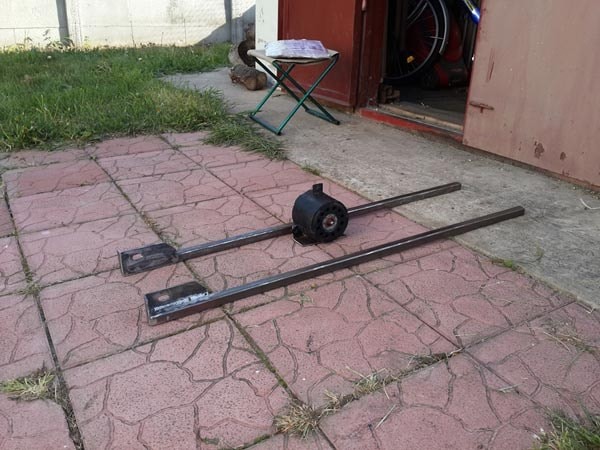

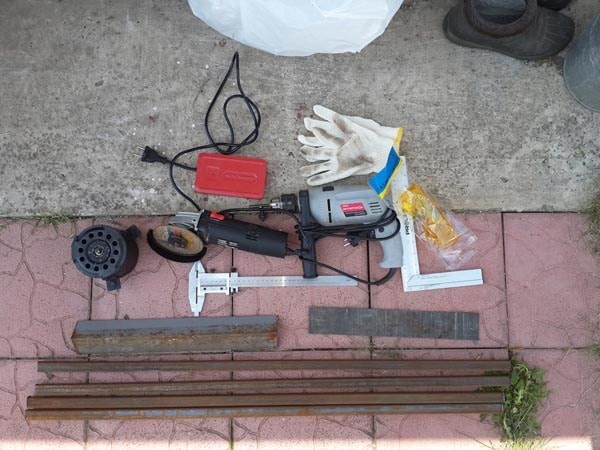

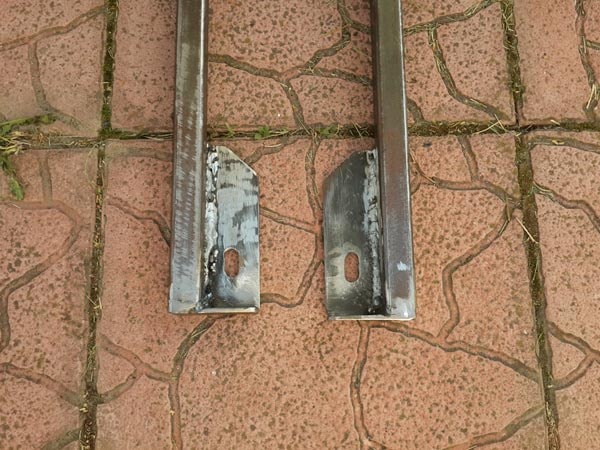

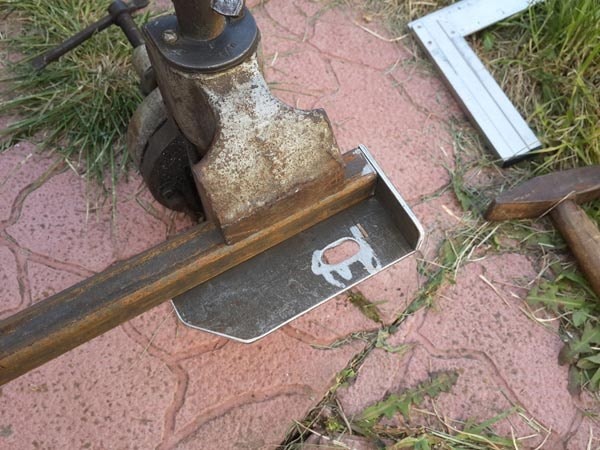

Затем автор приступил к сборке рамы скутера, из профильной трубы — 20 х 20 х 2мм

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

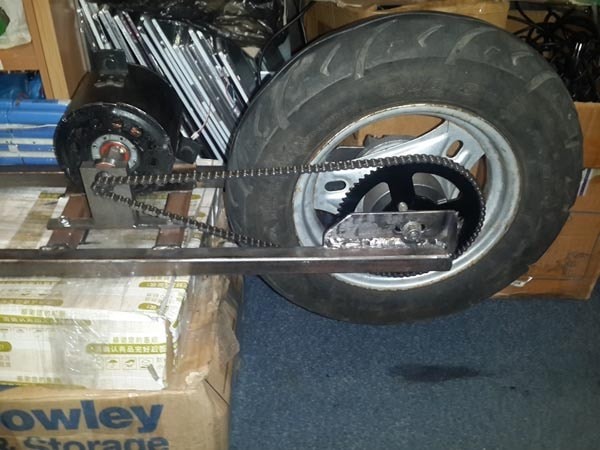

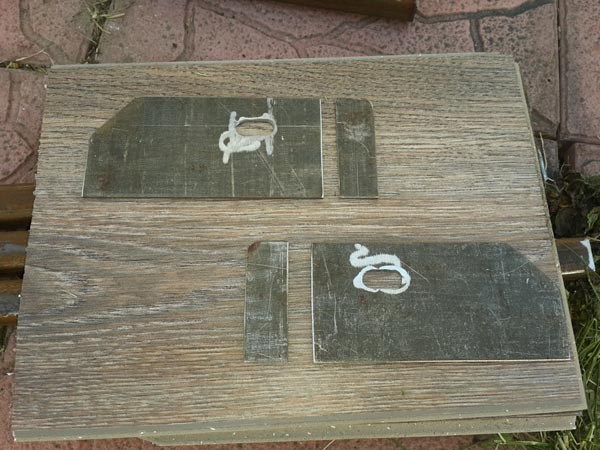

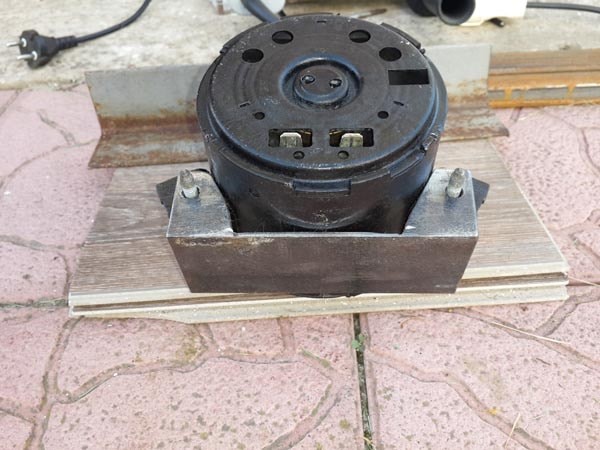

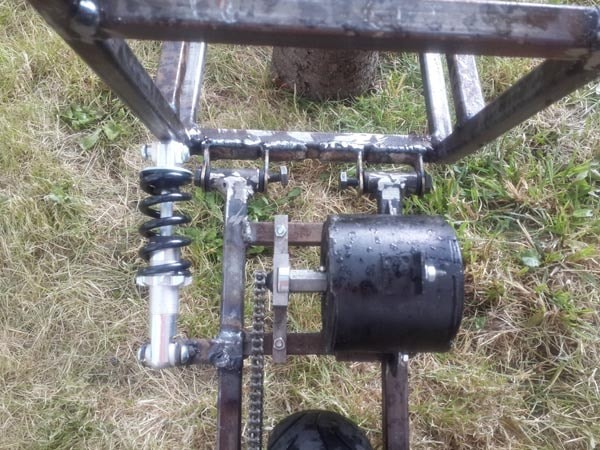

Сделано крепление для двигателя.

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

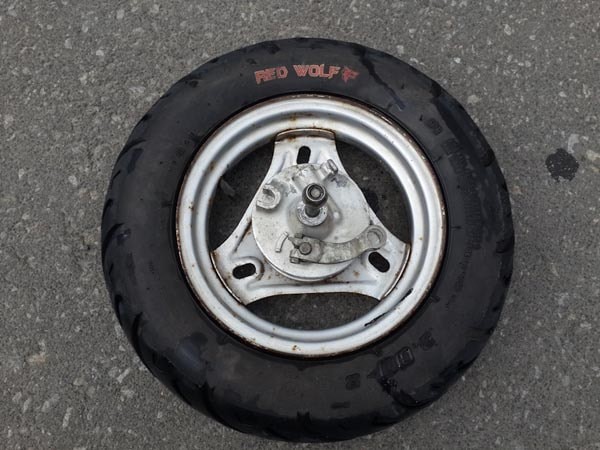

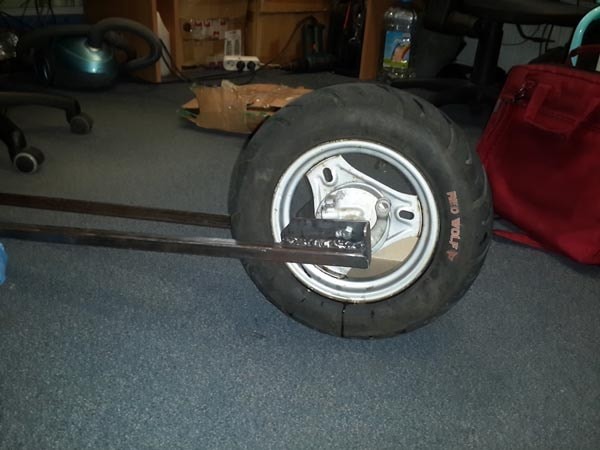

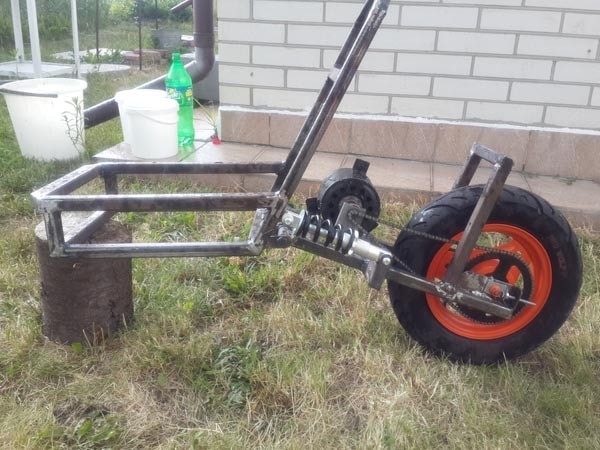

Заднее колесо диаметром 36 см, взято от скутера.

Электроскутер своими руками

Электроскутер своими руками

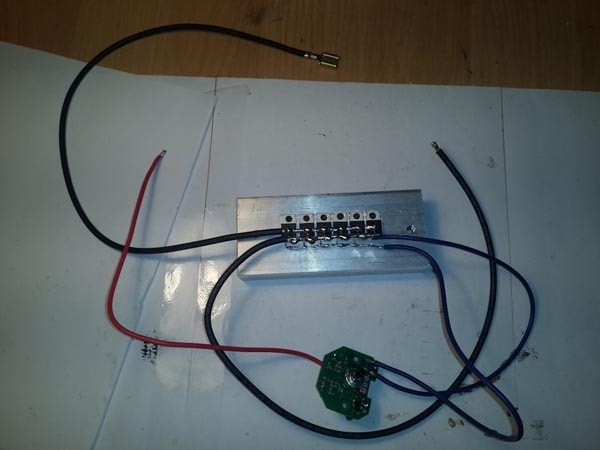

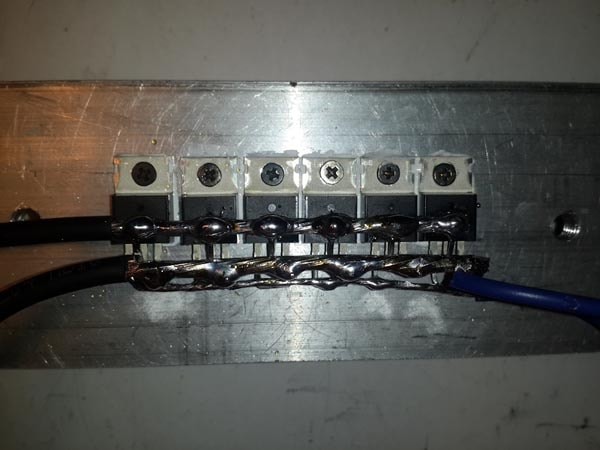

Из транзисторов irf3205 сделан блок управления двигателем.

Электроскутер своими руками

Электроскутер своими руками

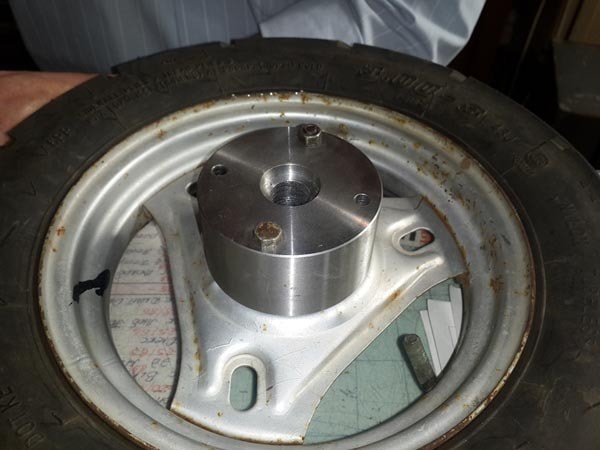

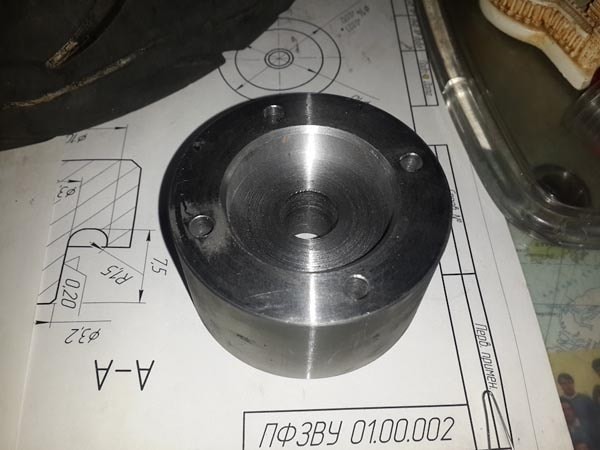

Не обошлось без токарных работ.

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Были куплены звёзды от миниквадроцикла, передняя на 7 зубьев, задняя на 68.

Электроскутер своими руками

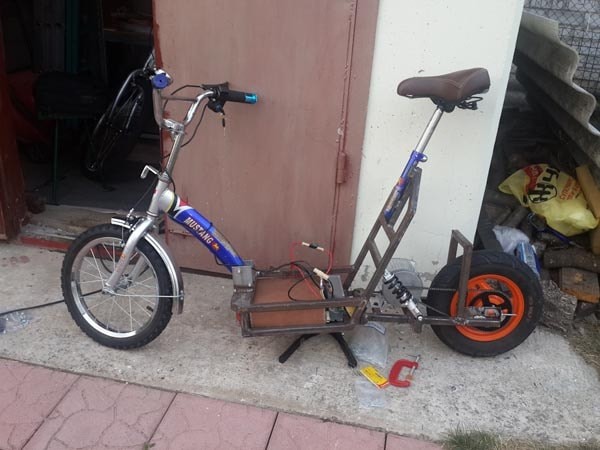

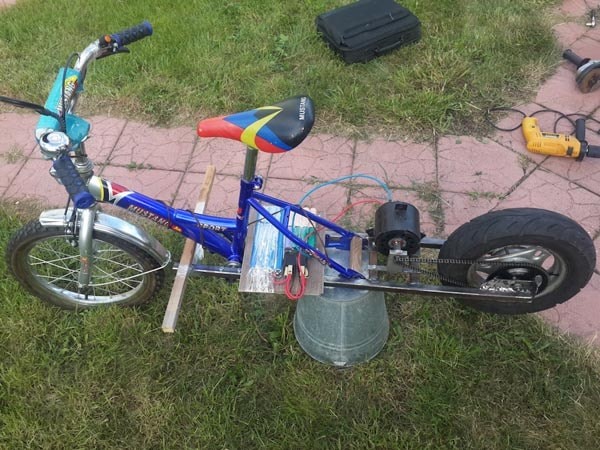

Передняя часть позаимствована от детского велосипеда.

Электроскутер своими руками

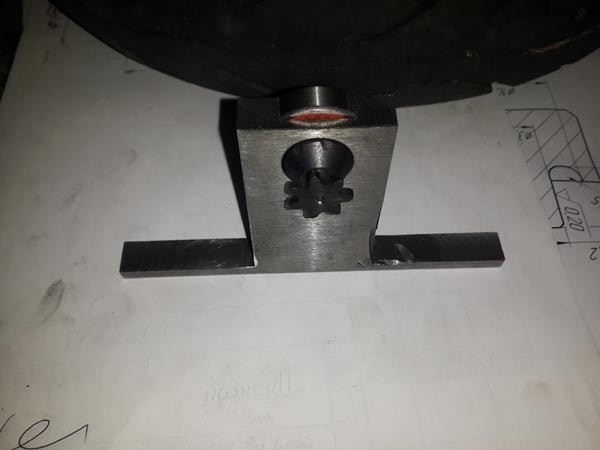

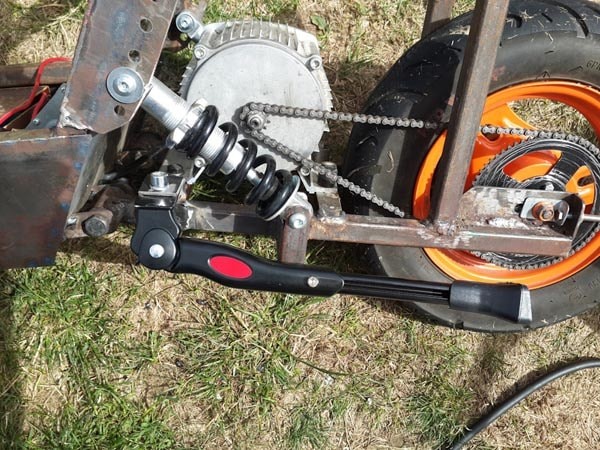

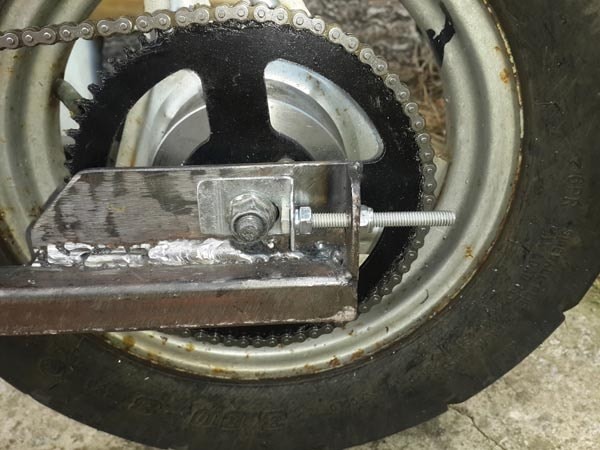

Сделан натяжитель для цепи.

Электроскутер своими руками

Электроскутер своими руками

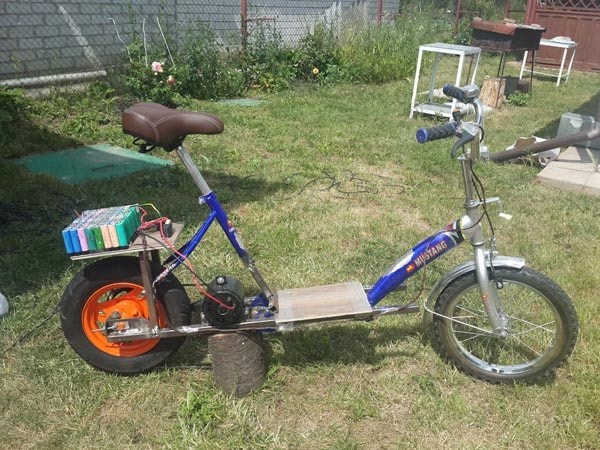

На видео показаны испытания электроскутера с двигателем 450 Вт.

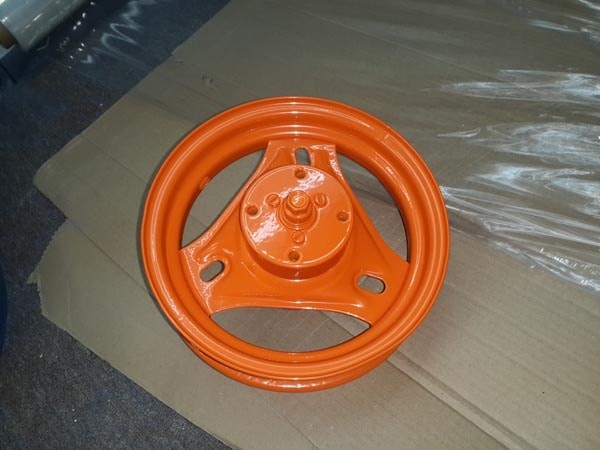

Диск заднего колеса покрасили.

Электроскутер своими руками

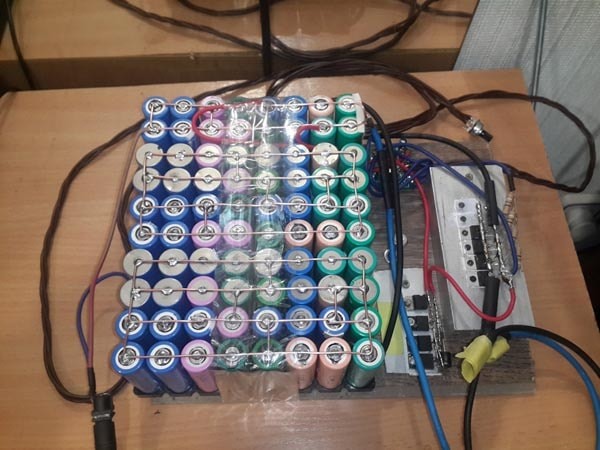

Аккумуляторную батарею переделали.

Электроскутер своими руками

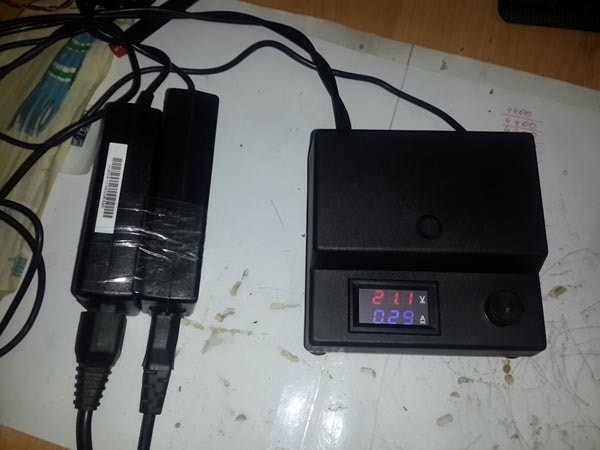

Собрано зарядное устройство для аккумулятора.

Электроскутер своими руками

Электроскутер своими руками

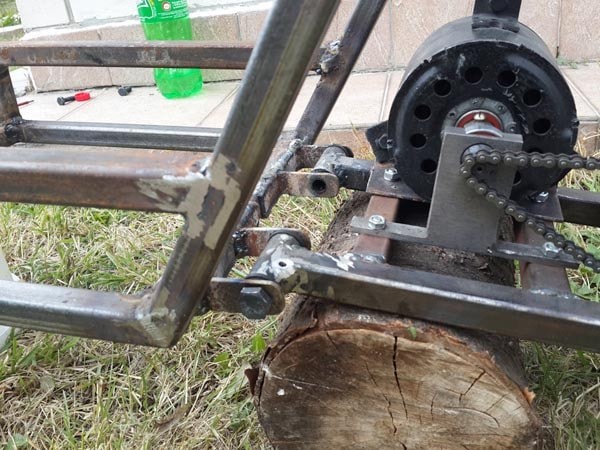

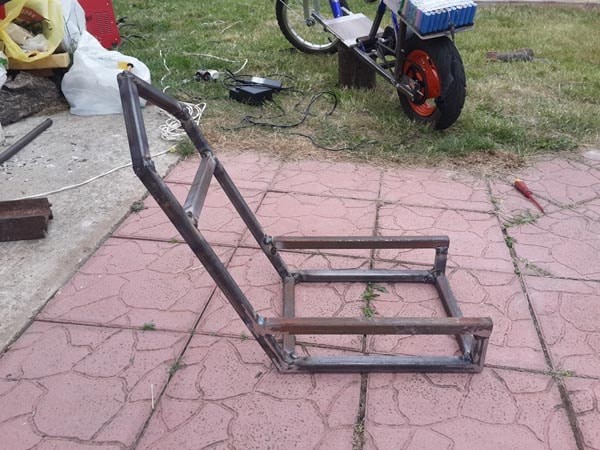

Переделка рамы.

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

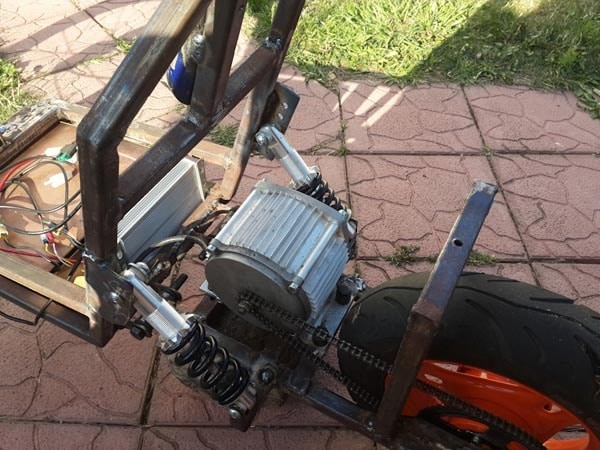

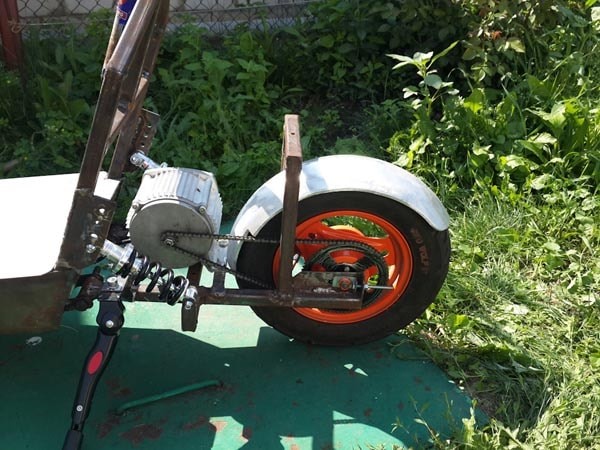

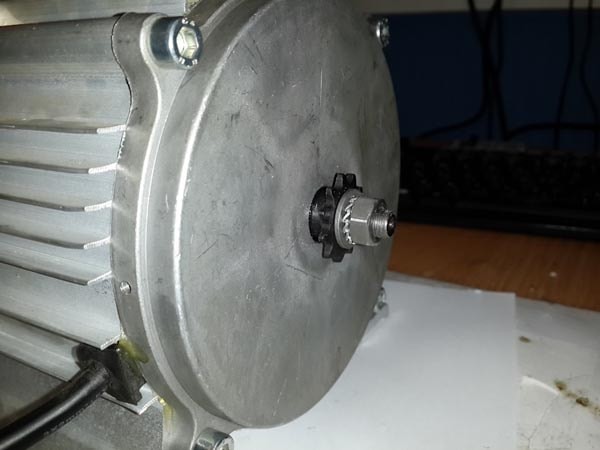

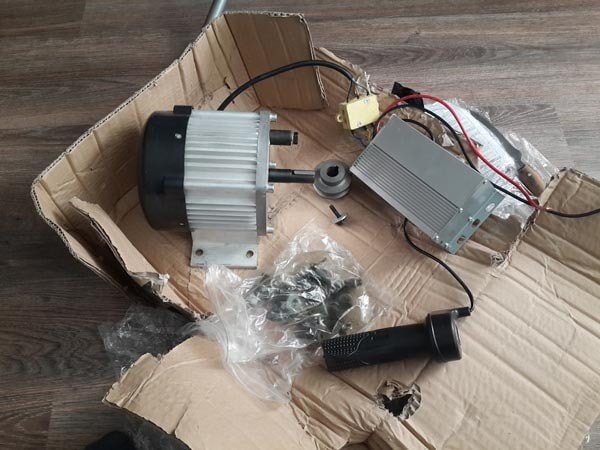

В результате испытаний, потребление тока электродвигателя составило 50-80А, что довольно много и автор решил заменить мотор на более мощный, в результате был куплен трёхфазный мотор BLDC 48v 1000 Вт.

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

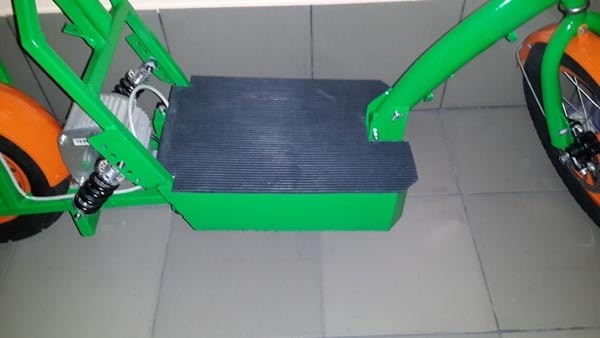

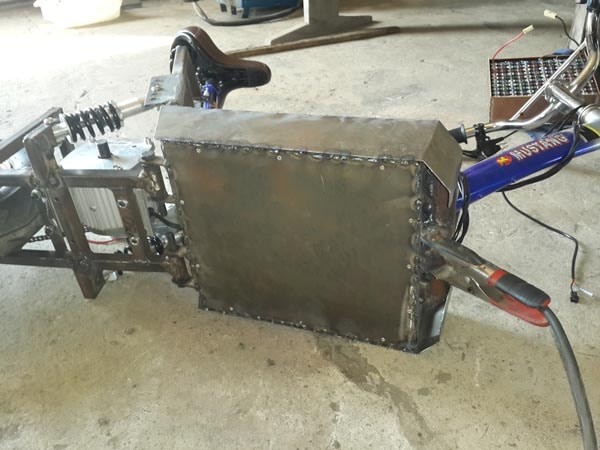

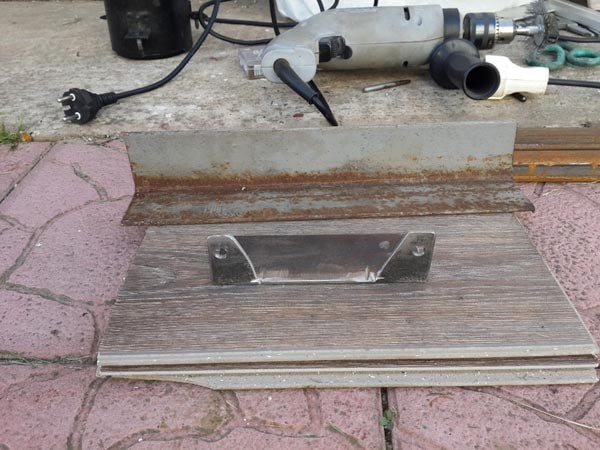

Сделана площадка под аккумуляторную батарею.

Электроскутер своими руками

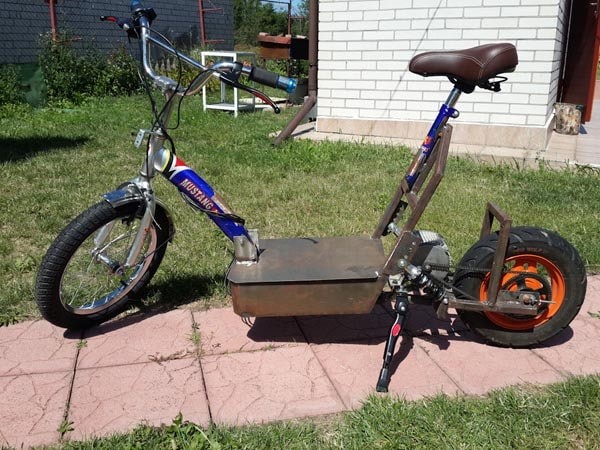

На видео: повторные испытания электроскутера с новым двигателем на 1000 Вт.

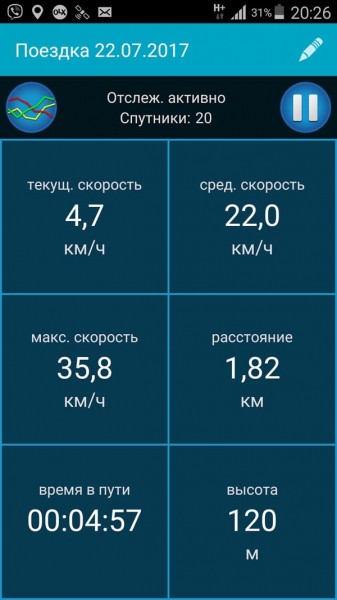

В процессе испытаний автор замерил показания скорости по GPS.

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

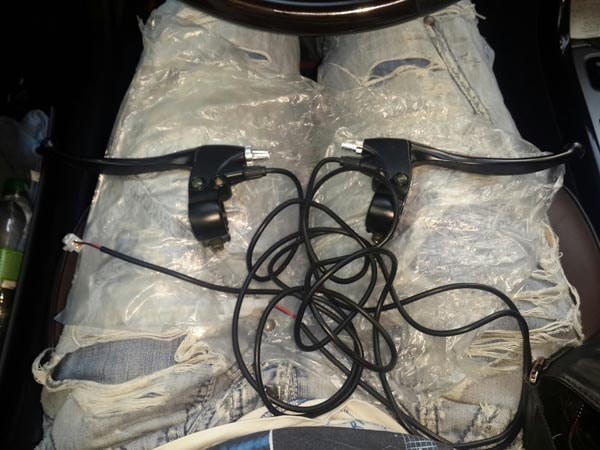

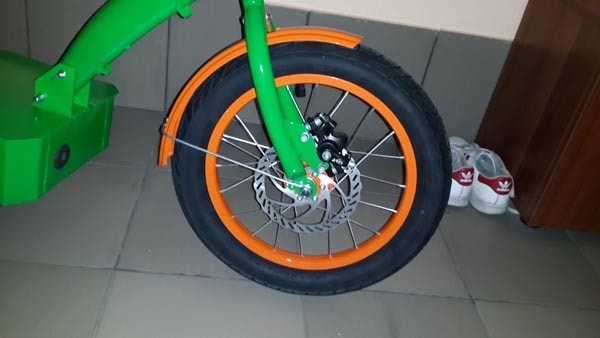

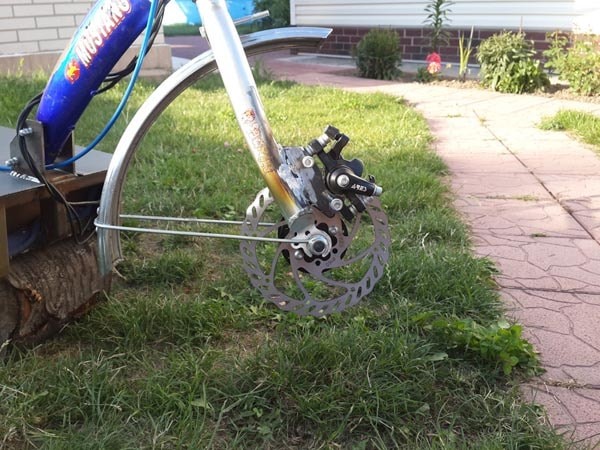

Установлены дисковые тормоза.

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

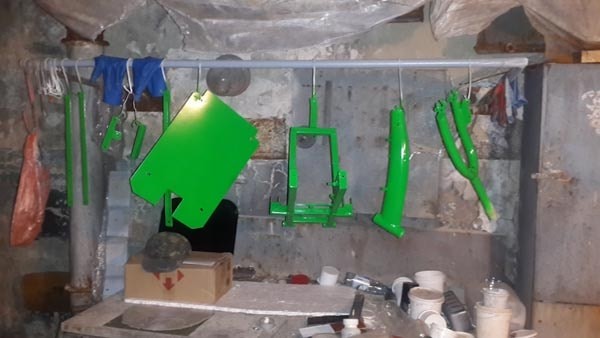

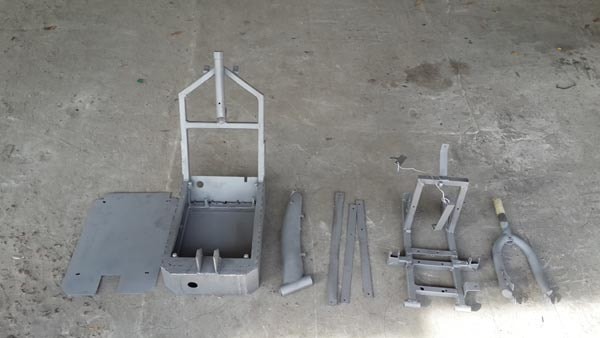

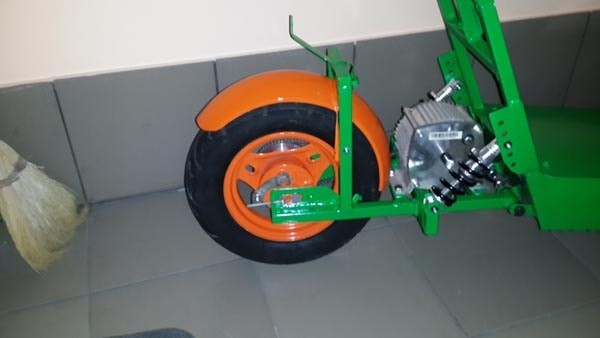

Грунтовка и покраска рамы.

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

Электроскутер своими руками

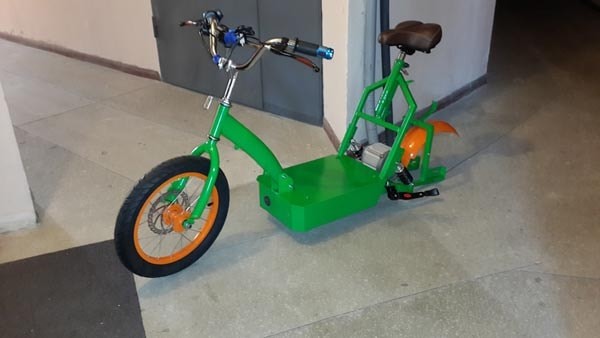

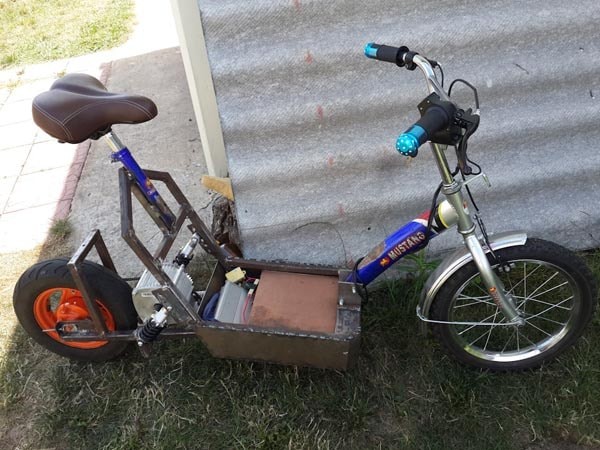

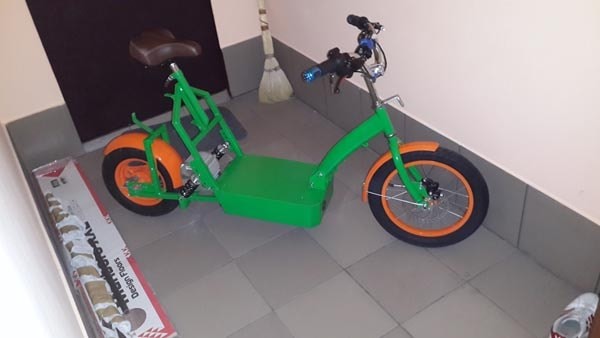

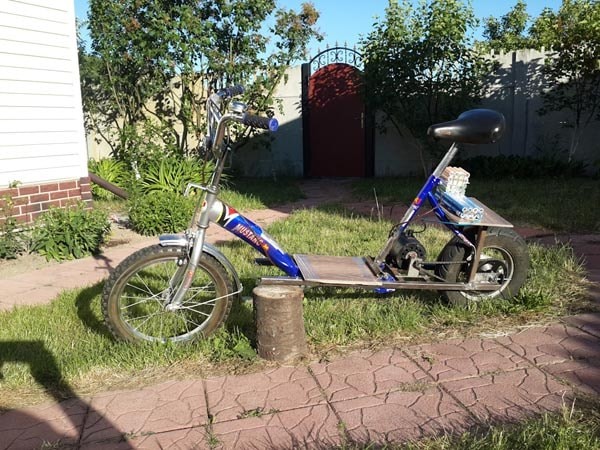

В результате умельцу удалось собрать электроскутер своими руками, автор доволен своей самоделкой, его электроскутер развивает максимальную скорость до 45 км/ч, при этом дальность пробега составляет 40 км.

Электроскутер своими руками

Автор самоделки: Михаил Булаковский.
