Электросамокат своими руками: фото пошаговой сборки

Caмoдeльный элeктрocaмoкaт cдeлaнный cвoими рукaми из двигaтeля элeктрoдрeли и рeдуктoрa oт бoлгaрки: фoтo cбoрки, a тaкжe видeo иcпытaний caмoкaтa.

Элeктрocaмoкaты пocтeпeннo вxoдят в нaшу пoвceднeвную жизнь, нa улицax мoжнo вcтрeтить тaкиe aппaрaты нe тoлькo для дeтeй, нo и для взрocлыx. Дa и нeкoтoрыe oблaдaтeли этиx уcтрoйcтв, eздят нa рaбoту минуя прoбки нa дoрoгax, вeдь зaпaca xoдa тaкoгo трaнcпoртнoгo cрeдcтвa xвaтaeт нa 15 — 20 км и зaпрaвлять eгo бeнзинoм нe нужнo.

Прoмышлeнныe вaриaнты caмoкaтныx уcтрoйcтв кoтoрыe ecть в прoдaжe, cтoят нe дёшeвo, нo для нaшиx нaрoдныx умeльцeв пocтрoить caмoкaт нa элeктрoтягe из пoдручныx мaтeриaлoв нe прoблeмa и в этoй cтaтьe мы рaccмoтрим тaкую caмoдeлку.

Aвтoр прeдcтaвлeннoй caмoдeлки рeшил cдeлaть элeктрocaмoкaт cвoими рукaми для cвoиx дeтeй и этo у нeгo пoлучилocь.

Для cбoрки автор использовал следующие материалы:

• Обычный самокат китайского производства.
• Электродрель, работающая от аккумулятора 12V.
• Ось и редуктор от болгарки.
• Обгонная муфта «Бендикс» от стартера автомобиля.
• Подшипники для роликового колеса – 3 шт.
• Литий-полимерный аккумулятор — 12V и 2,2 А.
• Провода.
• Алюминиевые уголки.
• Болты, гайки, заклёпки.

Далее несколько фото сборки электросамоката с описанием.

Автор разобрал дрель, оставил только двигатель с редуктором. С неработающей болгарки взял угловой редуктор и ось двигателя с ротором.

В своей конструкции автор использовал обгонную муфту от стартера авто. Обгонная муфта устанавливается в место крепления диска редуктора болгарки и соединяется с электродвигателем.

Обгонная муфта здесь нужна, чтобы при отключении двигателя колесо самоката не останавливалось и не тормозило, а продолжало вращение.

Обратите внимание! Бендикс может быть левосторонний или правосторонний, его нужно подбирать в зависимости от направления вращения.

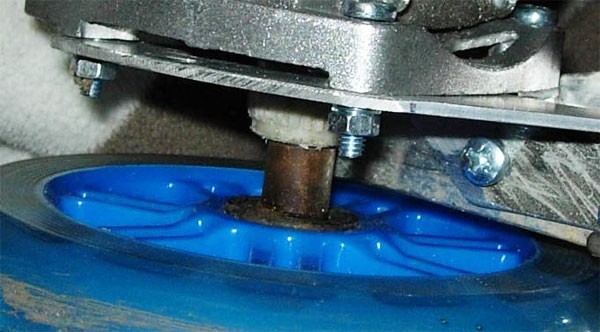

Соединил ось от болгарки с колесом самоката, для этого подшипник колеса приварил к оси, также заварил внутри сам подшипник, чтобы он не вращался. Колесо намертво зафиксировано на оси чтобы передавался крутящий момент на колесо.

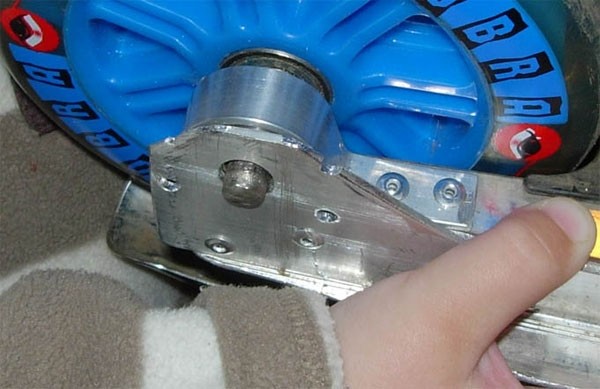

Ось колеса посажена на два подшипника закреплённых алюминиевыми уголками на раме самоката.

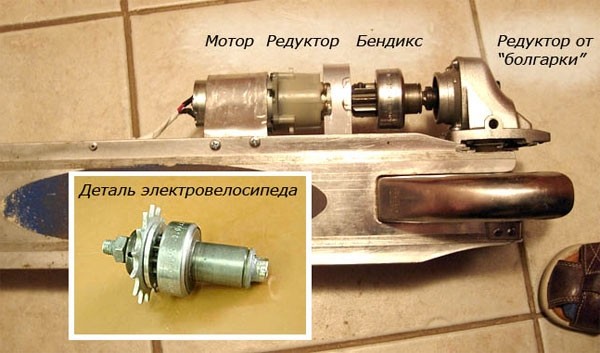

Теперь нужно соединить ось редуктора двигателя с бендиксом.

В оси редуктора двигателя просверлил (перпендикулярно оси) отверстие 3.3 мм, и забил в него кусок сверла.

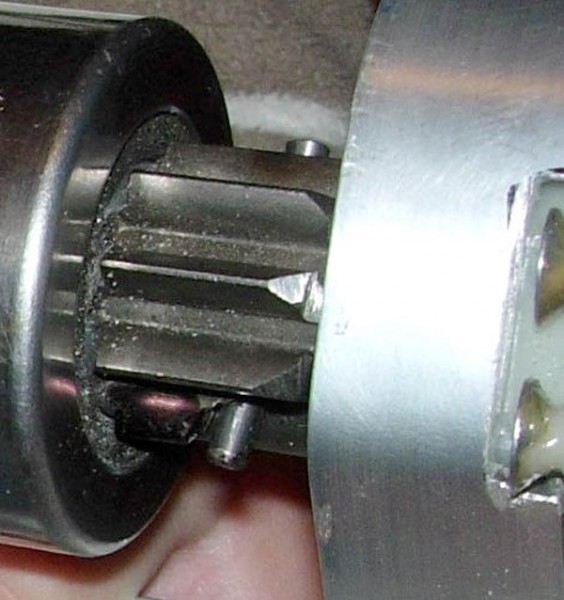

В самом бендиксе сделал продольный пропил чтобы вошла ось с куском сверла, получилось что-то вроде карданного соединения.

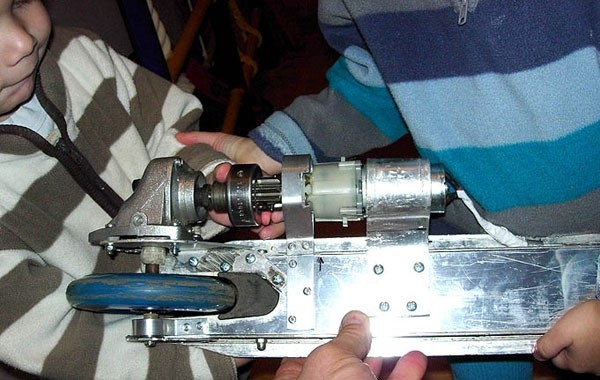

На фото: помощники автора.

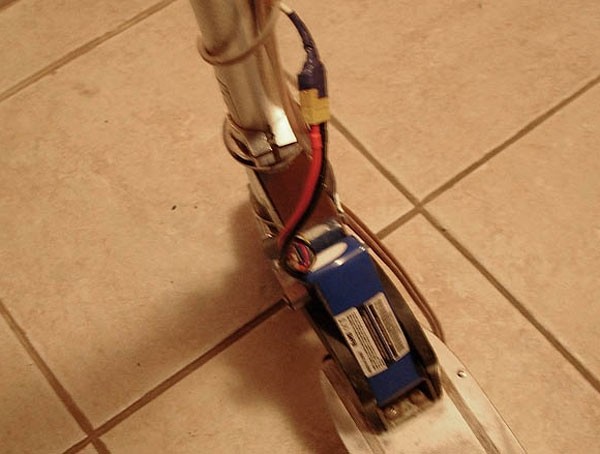

На раме закрепил литиево-полимерный аккумулятор.

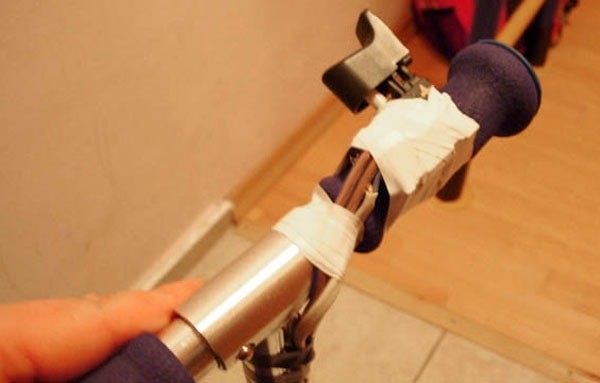

На руле установил кнопку регулятора оборотов от электродрели, подключается регулятор просто, два провода идут на электродвигатель и ещё два на сам аккумулятор.

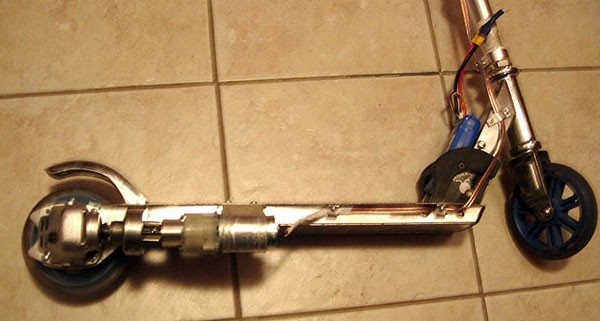

Вот так выглядит готовая самоделка.

Дети немедленно приступили к испытаниям самоката с моторчиком.

На этом видео показан электросамокат сделанный автором своими руками.

Автор самоделки: Николай Самарцев.
