Переделка автомобиля в электромобиль, своими руками, фото, видео и описание самоделки.

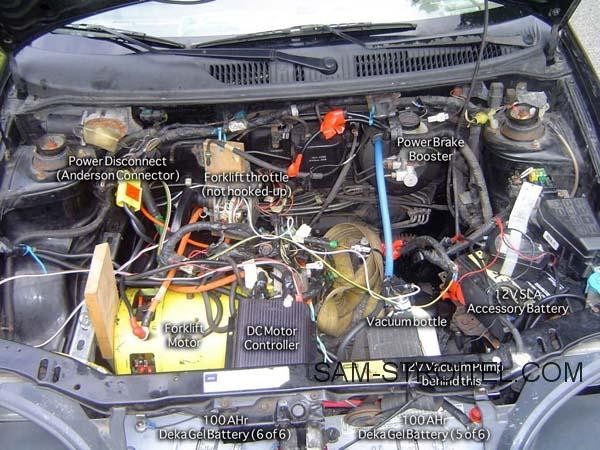

Автор этой самоделки, переделал свой автомобиль в электромобиль. Для этого он заменил штатный бензиновый мотор на электродвигатель от вилочного электропогрузчика.

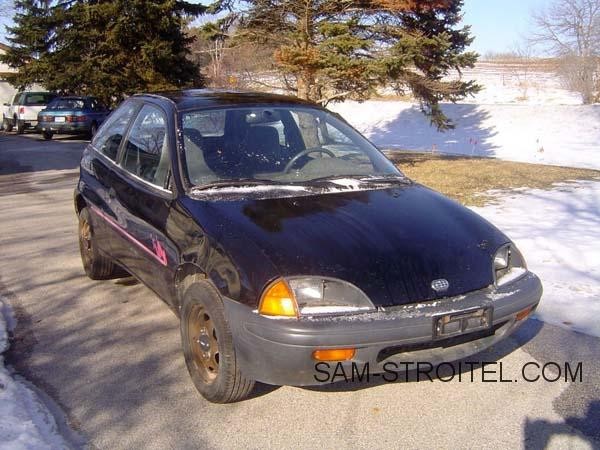

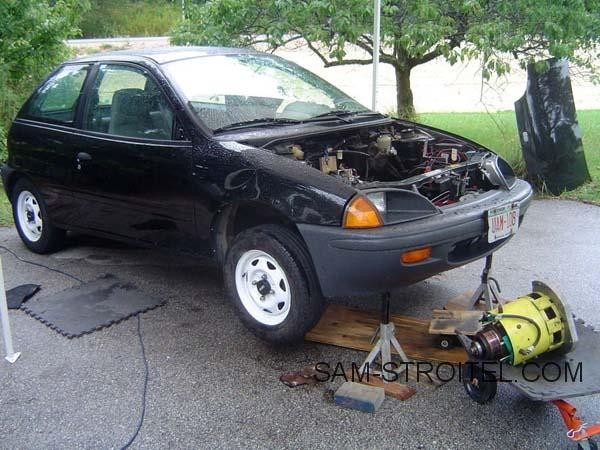

Для своей самоделки, автор приобрёл старенький автомобиль Geo Metro за 500 долларов.

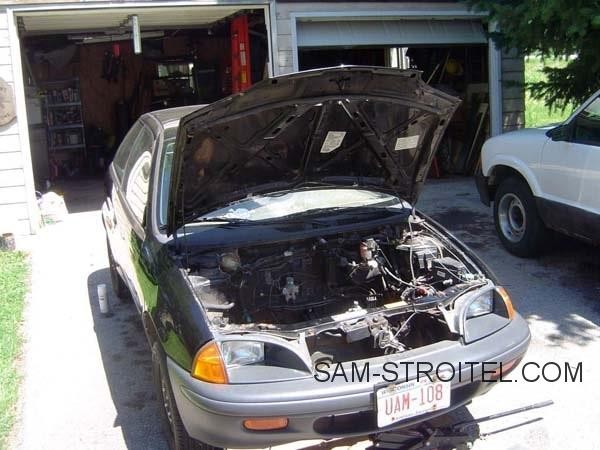

С автомобиля сняли всё лишнее: ДВС, глушитель, бензобак, радиатор, систему охлаждения, стартер и пр.

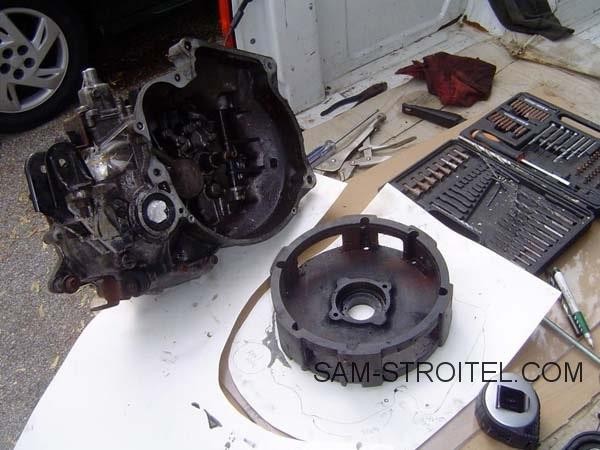

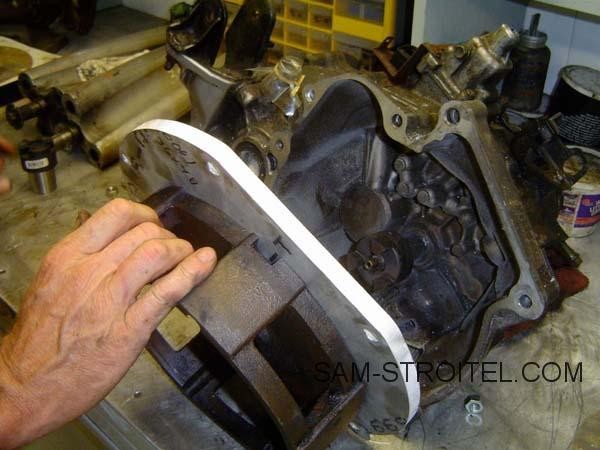

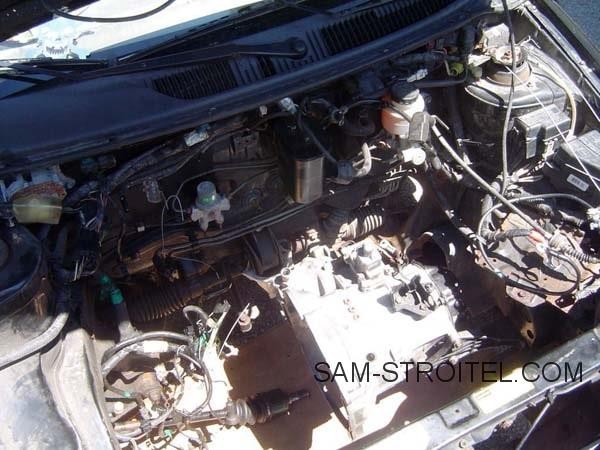

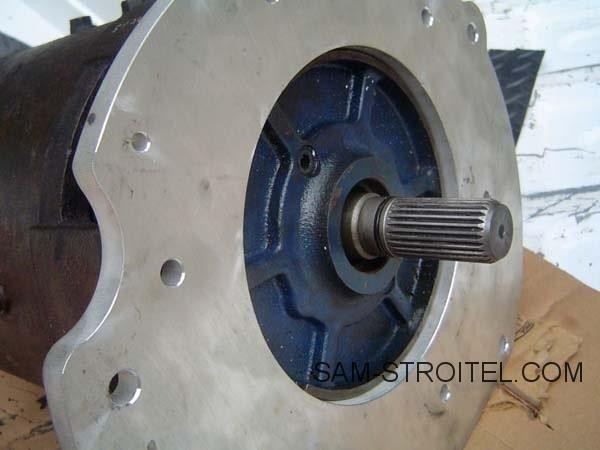

Двигатель демонтирован, но штатная коробка будет использована в дальнейшем. Вопрос в том, как прикрепить мотор к коробке передач? Мастер нашел выход и изготовил переходную пластину из куска алюминиевого листа. Мастер извлек коробку передач из машины и затем обрисовал ее карандашом и отметил все отверстия. Затем разрезал алюминиевую пластину до нужного размера и формы. Центр приводного вала двигателя и центр приводного вала трансмиссии должны идеально совмещаться.

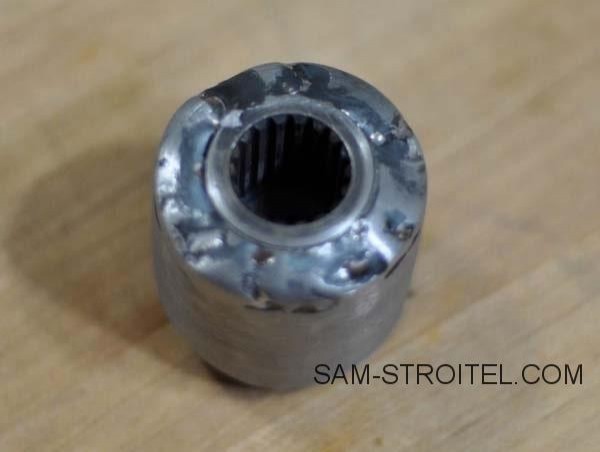

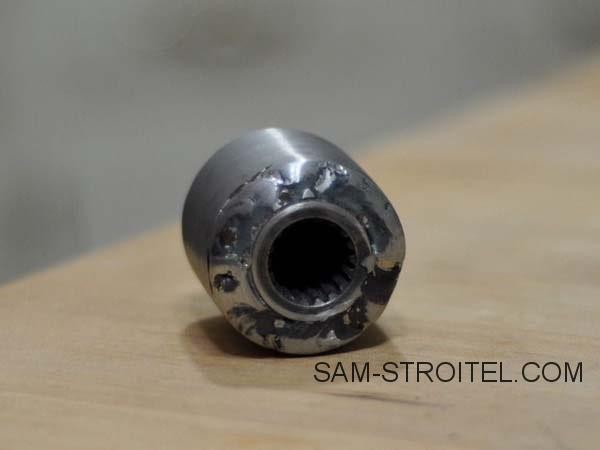

Перед тем, как прикрутить двигатель и трансмиссию вместе с переходной пластиной, необходимо сделать муфту, которая будет соединять оба вала.

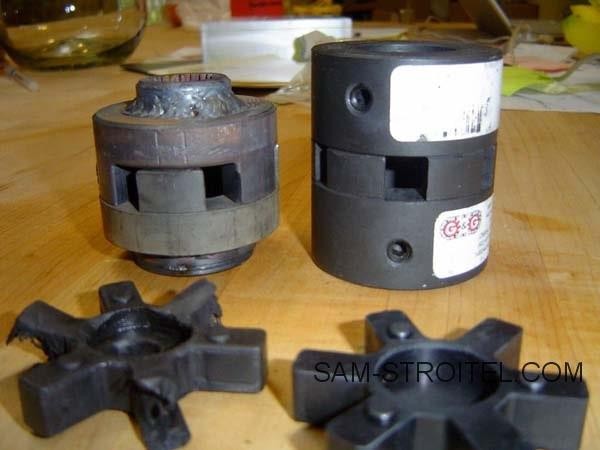

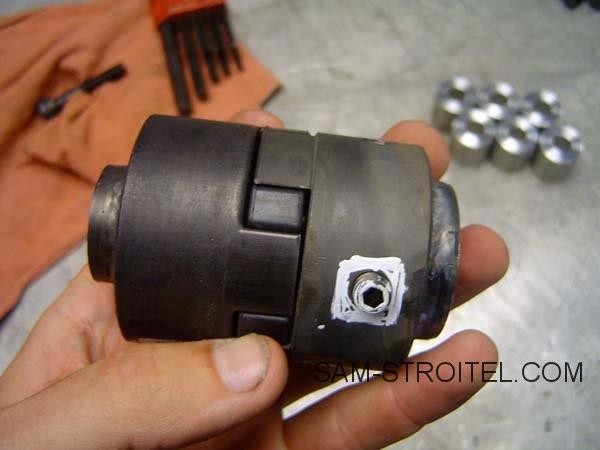

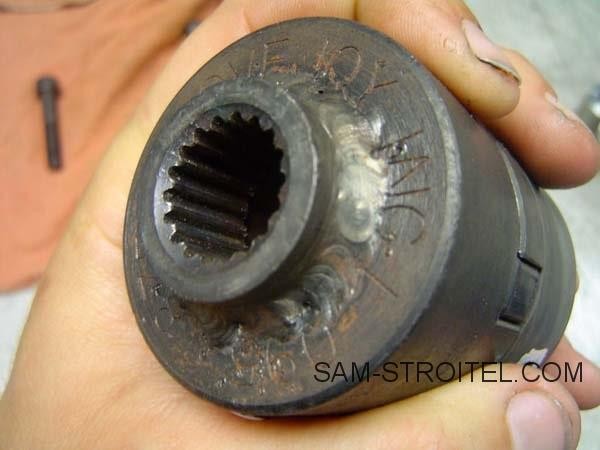

Можно соединить валы двигателя и коробки разными способами, но мастер решил использовать муфту от подходящего механизма.

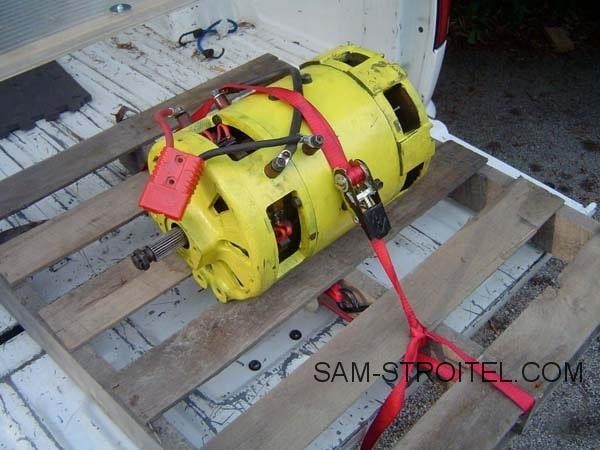

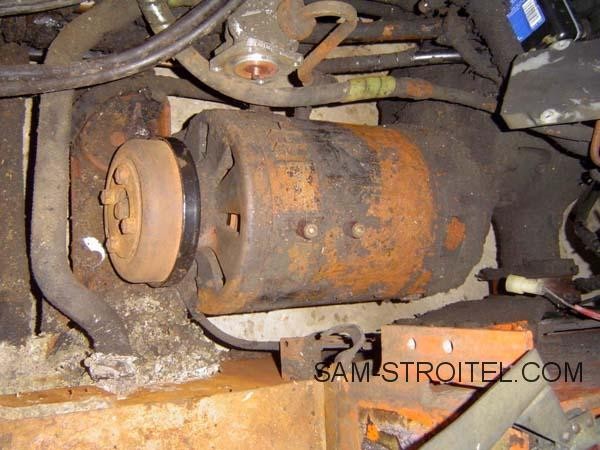

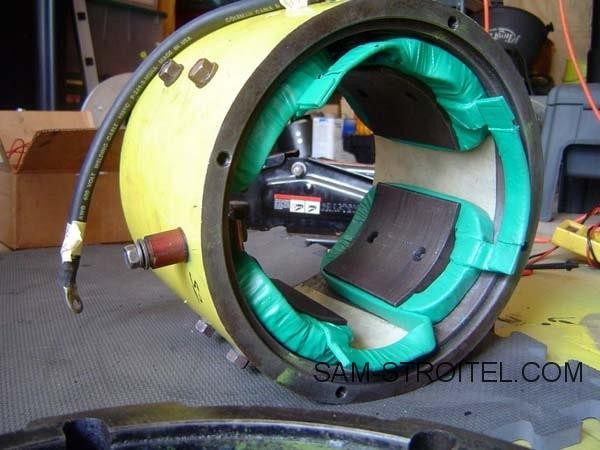

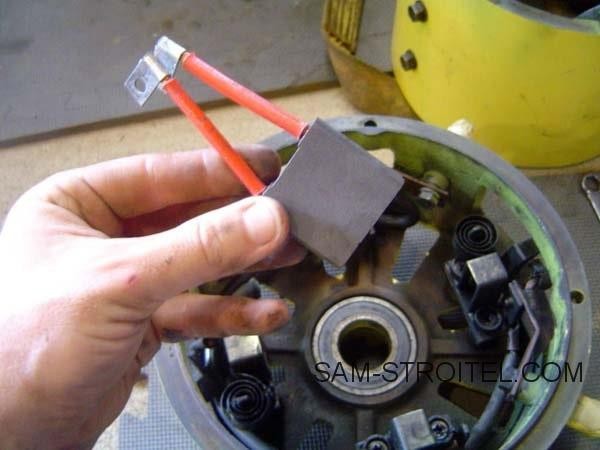

Затем, был куплен б/у электромотор за 50 долларов, от вилочного погрузчика. Мотор был очень старым и ржавым, но рабочим. Очистил его, снял катушки и распылил на них изоляционную эпоксидную смолу, проверил подшипники. Также заменил щетки, собрал все вместе и покрасил.

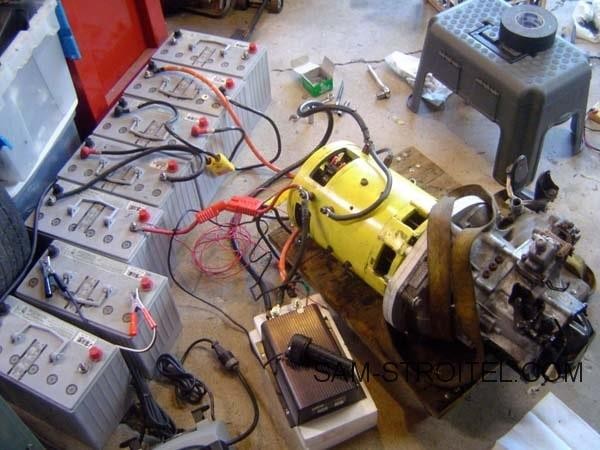

Этот автомобиль использует 6 батарей по 12В. Это настоящие гелиевые батареи Deka Dominator. Они не требуют обслуживания. Аккумуляторы б/у купленные по 12 долларов за штуку.

Недостатком этих батарей является то, что они требовательны к зарядке. Автор, приобрел зарядное устройство на 72 В, предназначенное для этих батарей, за 200 долларов.

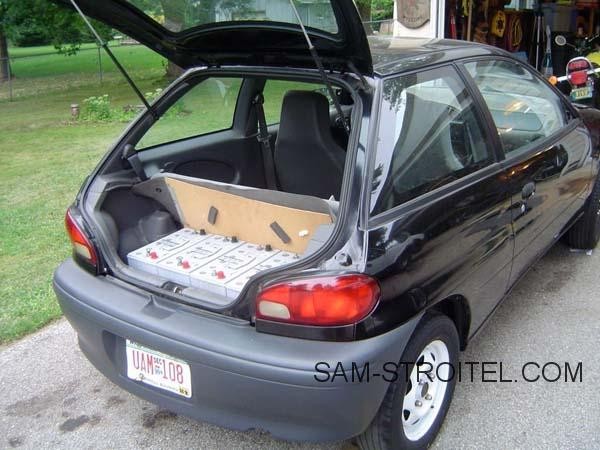

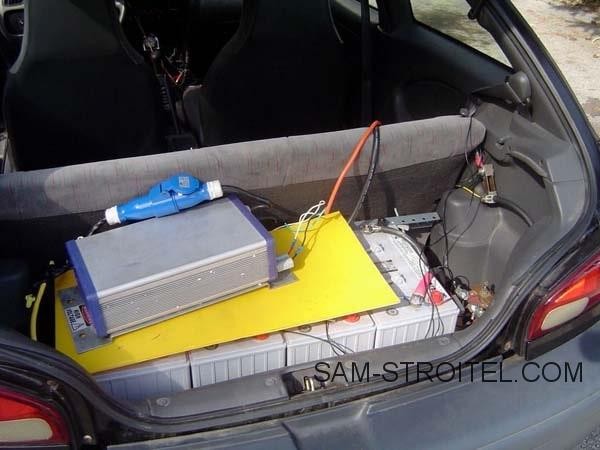

Четыре батареи находятся в багажнике автомобиля, а две — спереди, где раньше был радиатор.
Для задних аккумуляторов мастер разрезал две части каркаса кровати, чтобы они лежали на запасном колесе, и закрепил рамку болтами к раме автомобиля.

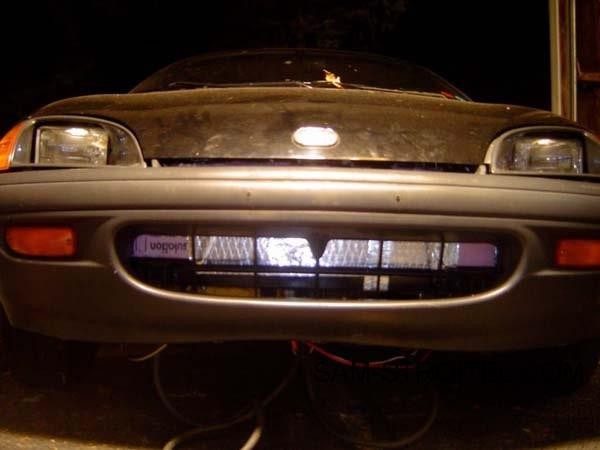

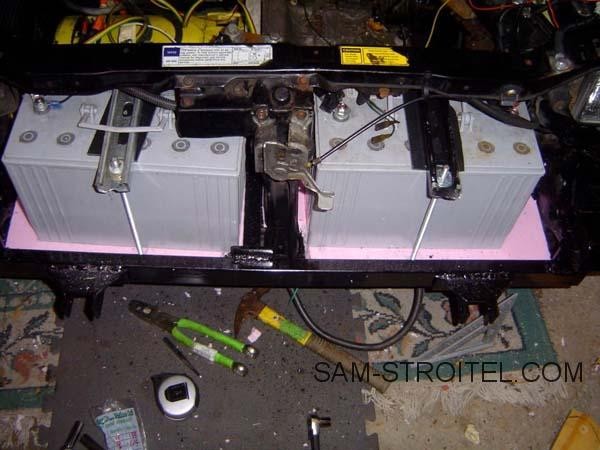

Для установки передних батарей был демонтирован бампер. Затем сварен каркас и закреплен на месте радиатора. Теперь нужно установить батареи и поставить бампер на место.

В магазине мастер купил «вход питания зарядного устройства». Это электрический разъем с резиновой крышкой. Так как бензобак уже был снят, он разъем на место горловины бензобака.

Заряжаются батареи в течении ночи.

В дальнейшем, автор менял конфигурацию батарей. Максимальное количество аккумуляторов 12 штук. На этих батареях он смог разогнаться до 117 км/ч.

Контроллер является важной частью электромобиля. Контроллер представляет собой электронный блок, который регулирует работу электродвигателя.

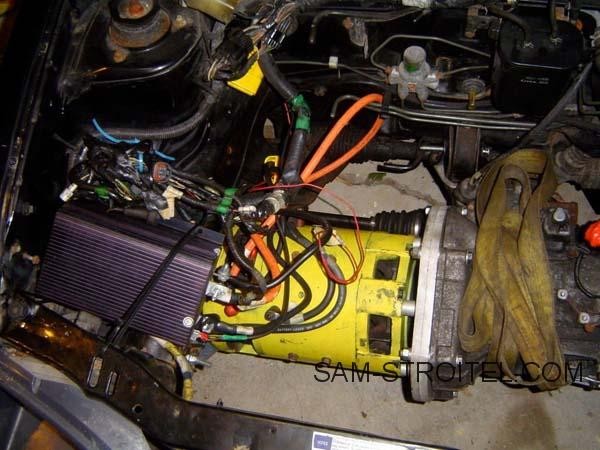

Автор использует пиковый ШИМ-контроллер Curtis на 400 А, разработанный для использования с последовательно включенными двигателями. Он может работать в диапазоне от 48 до 72В.
Чем больше сила тока, тем лучше будет ускорение (тяга). Чем выше напряжение, тем лучше максимальная скорость и экономичность автомобиля.

Контроллер на 72 В, оказался, хорошим компромиссом стоимости и эффективности. Автор купил его на аукционе E-Bay за 300 долларов.
Для подключения следуйте схемам, имеющимся у производителя контроллера, для подключения батарей к контроллеру и двигателю используйте толстые кабели, такие, как сварочный кабель.

В качестве дросселя мастер использует потенциометр 5 кОм. Потенциометр устанавливается в связке со штатной педалью газа.

Этот самодельный электроавтомобиль может проехать 32 км на одной зарядке (6 батарей), и развивает максимальную скорость 75 км/ч. Этого вполне достаточно для поездки на работу и обратно. При необходимости можно добавить батареи. Автор, в основном ездит на третьей передаче, но крутящий момент двигателя таков, что можно трогаться и с четвертой.

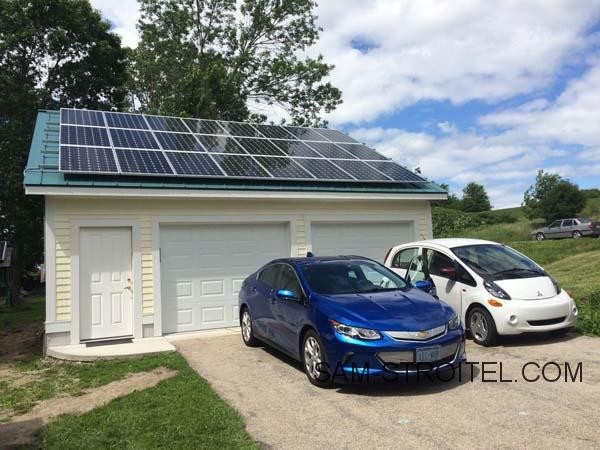

Этот проект обошелся умельцу примерно в 1200 долларов, включая покупку машины. Самодельный электромобиль заряжается от домашней солнечной электростанции, что очень выгодно для его владельца.
