Электрический котел своими руками

0 336

Самодельный электрический котёл для отопления, сделанный своими руками: фото и описание изготовления.

Доброго времени суток! Моему приятелю, понадобилось сделать электрический котёл для отопления дома, решил ему помочь в изготовлении.

Поставили перед собой задачу сделать:

  • 1. Максимально дешево.
  • 2. Желательно побыстрее.
  • 3. Мощность изначально планировалась 4-5кВт.

Процесс изготовления электрического котла отопления

Немного поразмыслив, решили использовать бак от гидро аккумулятора насосной станции, который уже был в наличии. Объём бака около 60 литров,

Электрический котел своими руками

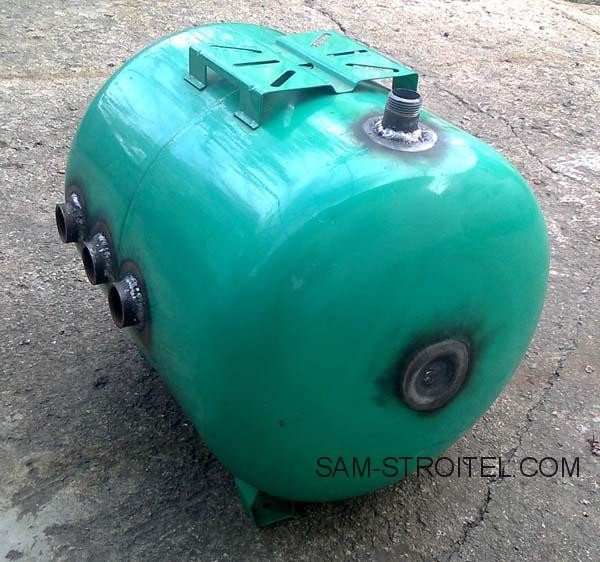

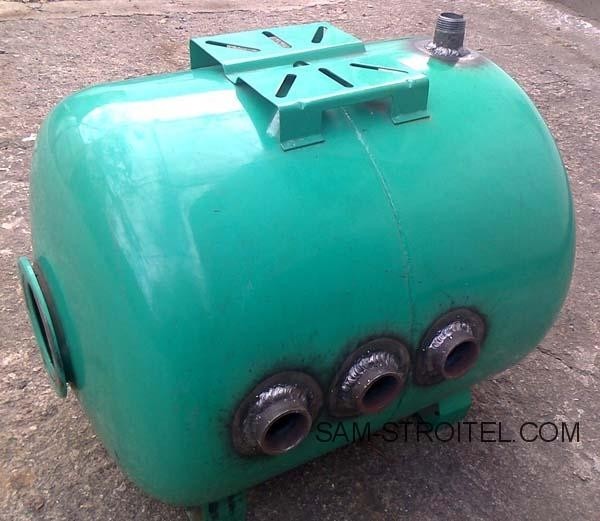

В корпус бака, варили 3 муфты под ТЭН, и две дюймовые резьбы для насоса и подачи.

Электрический котел своими руками

Электрический котел своими руками

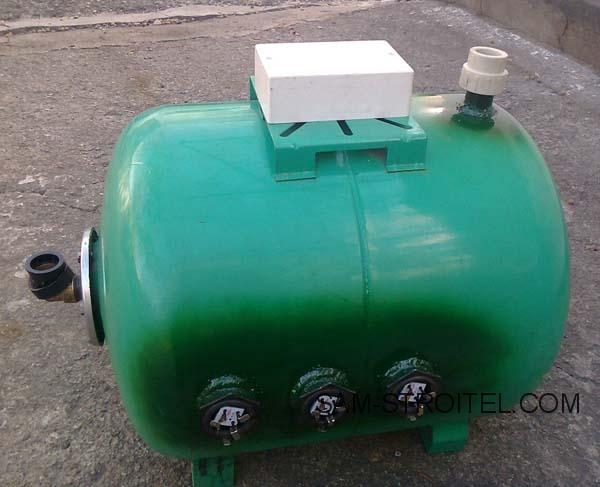

Поставили ТЭНы, каждый по 1.5кВт (600+900 Вт).

Электрический котел своими руками

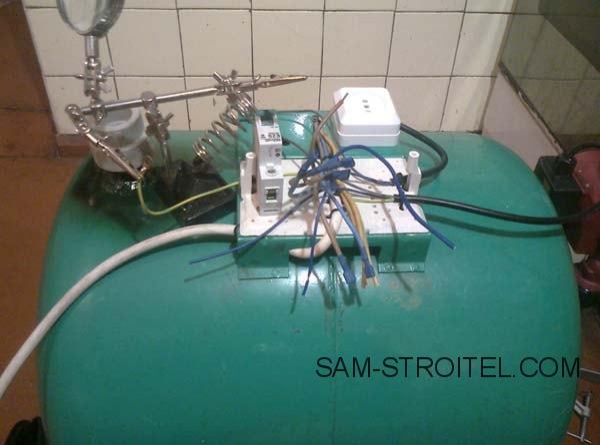

Сверху бака, поставил коробочку распределительную, защитный автомат С25, и розетку на всякий случай …

Электрический котел своими руками

Электрический котел своими руками

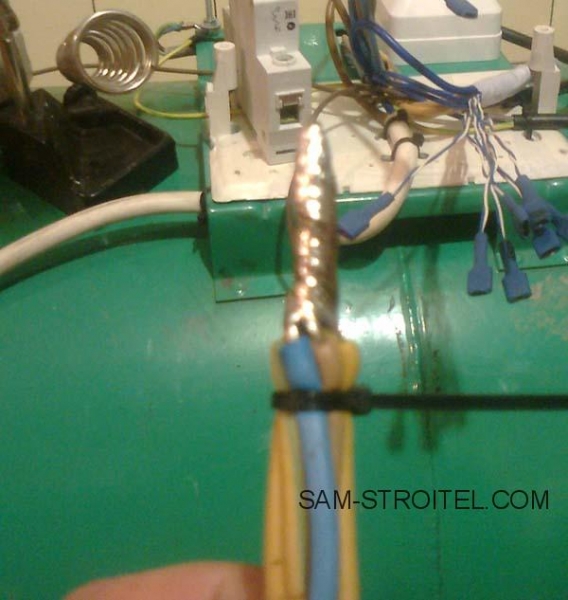

Провода везде по 2.5мм2, конечно же все без исключения клеммы пропаяны, в том числе общие скрутки.
Выключатели номиналом 16А, но нагружены они не сильно.

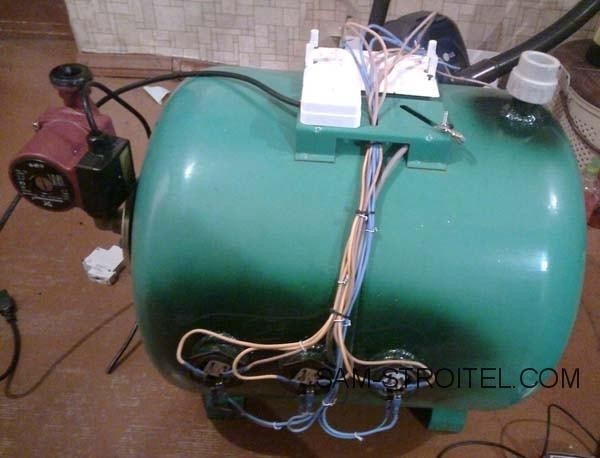

Насос, корпус каждого ТЭН и корпус котла соединены на общий болт и будут заземлены для повышения безопасности.

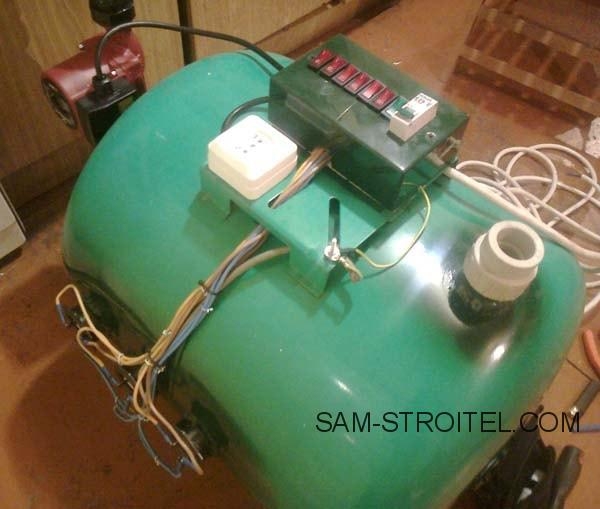

Логика такая — 6 кнопок (на каждый ТЭН по кнопке) + насос … и защитный автомат.

Электрический котел своими руками

Бюджет котла составил примерно 11 тысяч рублей, чисто по материалам:

  • насос — 2800 р,
  • ТЭНы по 600 р ,
  • труба, фитинги и так далее.

Конечно, условия изготовления были спартанские, бюджет сжатый, и сроки кстати тоже. Друг привез, то что было — и попросил помочь реализовать. Я только помог из горы деталей сделать … конечное изделие. Решил выложить эту самоделку, вдруг кому то будет интересно.
У меня у самого дома тоже стоит самодельный котел, уже лет 8 работает… Если у кого то будут вопросы по изготовлению, эксплуатации, с удовольствием в комментариях отвечу.

Всем спасибо за внимание, удачи! Автор самоделки: Алексей.
