Диаметры водопроводных труб: стандарты, соответствия, выбор

Диаметр трубы для водопровода в частном доме – это достаточно важная характеристика, от которой зависит качество работы системы подачи воды. Если раньше все размеры регламентировались единым ГОСТ СССР, то теперь на рынке представлены изделия, соответствующие как современным российским стандартам, так и зарубежным нормам, при этом используется и советская классификация.

Чтобы вы не запутались в этом многообразии, мы расскажем, как выбрать диаметр трубы для водопровода.

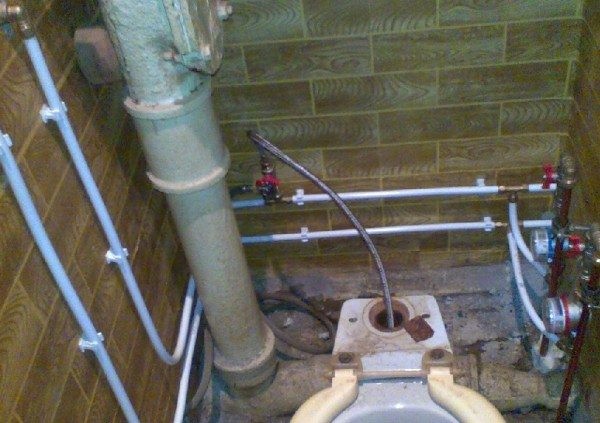

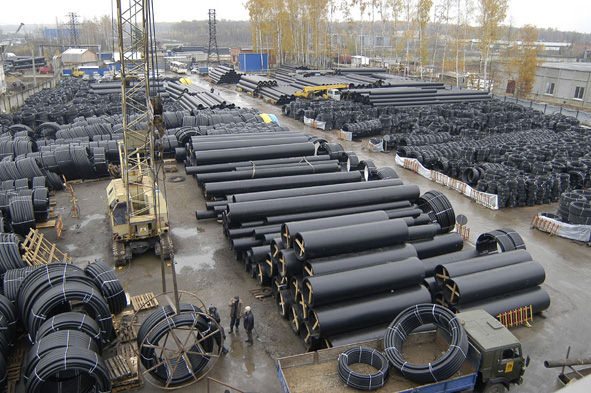

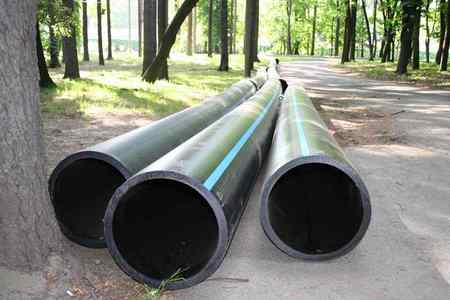

Водопроводные трубы ПВД большого диаметра используют для прокладки крупных магистралей.

Диаметры труб

Основные характеристики и единицы измерения

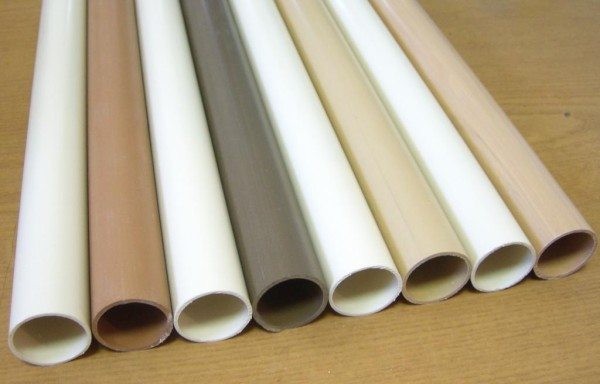

Фото убедительно демонстрирует многообразие размеров на примере только одного вида.

Существуют самые различные виды труб, которые применяются для разных целей.

Это могут быть:

• водогазопроводные трубы,
• электросварные,
• бесшовные,
• усиленные,
• трубы специального назначения и т.д.

В зависимости от назначения изделия меняются и основные его характеристики.

Давайте рассмотрим, какие характеристики являются основными:

• Условный проход. Безразмерная величина, которая примерно соответствует величине внутреннего диаметра изделия в мм или дюймах и применяется для удобства подбора и стыковки магистралей, разводки, арматуры и соединительных муфт;
• Внешний (наружный) размер. Обозначается как Дн. Измеряется внешний диаметр водопроводных труб в мм;
• Толщина стенки изделия. Обозначается как S и измеряется в тех же единицах;
• Внутренний диаметр водопроводных труб. Обозначается как Дв и измеряется в метрике или дюймах. Рассчитывается по формуле Дв = Дн – 2*S;
• Длина. Зависит от типа, размера и материала изделия, а также от особенностей производства и доставки;
• Масса погонного метра. Для стали вычисляется по формуле m = 0,02466*S*(Дн – S), измеряется в килограммах.

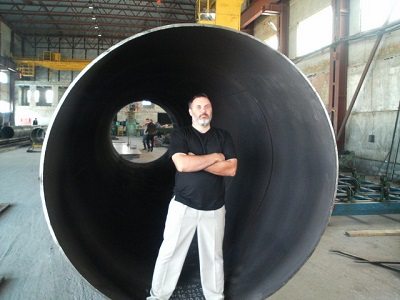

Для прокладки магистралей используют изделия очень больших размеров.

Мы рассматриваем водопроводные системы ХВС, поэтому говорить будем только о соответствующих этому классу параметрах. Итак, для обозначения размеров водопроводного трубопровода одной из наиболее важных характеристик является такой параметр, как величина условного прохода.

Обозначается эта величина так: Ду (по ГОСТ 3262-75) или DN (по европейским нормам, называется номинальный диаметр).

Условный проход – это округленный в меньшую или большую сторону до ближайшего стандартного значения внутренний просвет изделия. Стандартный ряд содержит величины внутренних размеров, поэтому обозначение DN 15 говорит нам о том, что внутренний проход этого цилиндра необходимо считать соответствующим стандартному размеру 1.5 см.

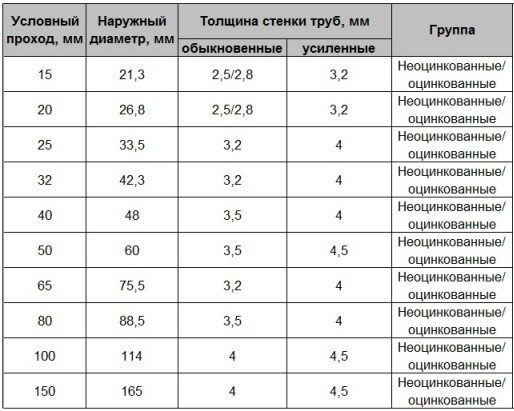

Таблица-диаметр трубы для водопровода условный и наружный при разной толщине стенки.

Важно! Надо понимать, что на практике истинный внутренний просвет может не совпадать со стандартом, так как толщина стенок может быть разной.

Теперь о единицах измерения. Все современные ГОСТЫ и нормы, как правило, соответствуют метрической системе. Однако в наследство от 19 века нам досталась дюймовая система, и здесь часто возникает путаница.

Дело в том, что инженеры и монтажники прошлого обозначали детали по величине внутреннего просвета в дюймах, но наружный размер при этом был больше на двойную толщину стенки.

Таким образом, если Дв изделия равнялся 1˝ или 2.54 см, то с учетом толщины стенок того времени его наружный размер составлял 3.35 см. Эта величина закрепилась как «водопроводный дюйм» или «трубный дюйм».

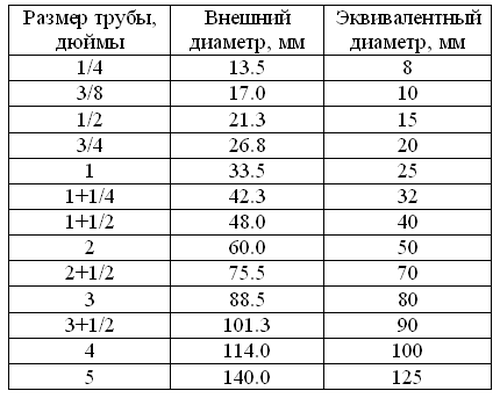

Таблица диаметров водопроводных труб в соответствии с дюймовыми размерами.

Аналогично трубная резьба называется дюймовой, но при этом её истинный размер равен 33.25 мм, а не 2.54 см, что кажется более логичным. Это показательный пример того, насколько неуместны традиции в науке и технике.

Важно! Если в маркировке указан размер ½ ˝, это означает, что её условный внутренний проход или Ду соответствует стандарту 1.5 см, так как это значение ближе всего к величине половины дюйма (1.27 см) из всех используемых стандартов.

Металл и пластик

Низкая цена и простой монтаж делают пластик все более популярным.

В настоящее время наблюдается интересная картина: с одной стороны, все признали преимущества изделий из пластика, с другой – многие продолжают использовать сталь и чугун. Это также вносит свою долю путаницы.

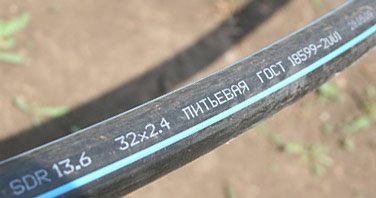

Дело в том, что диаметр пластиковых труб для водопровода часто указан как внешний. При этом рядом обычно имеется указатель толщины стенки, как на фотографии:

Диаметр пластиковых труб

Здесь и возникает трудность, так как неподготовленному монтажнику непонятно, какой диаметр трубы для водопровода считать правильным, если два одинаковых с виду изделия имеют маркировку 32 и 1˝, при этом дюйм равен 2.54 см.

Переходники для водопроводных труб разного диаметра также часто маркируются в дюймовой системе. Если вы начинающий сантехник или просто решили поработать своими руками, тогда вам лучше иметь под рукой таблицу соответствия дюймовых величин номинальному и внешнему значениям.

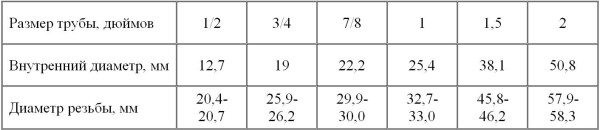

Для монтажа резьбовых соединений пригодится такая табличка.

Для соединения металлических и пластиковых частей трубопровода используют специальные переходные муфты, с одной стороны которых находится резьба для металла, а с другой – гладкая гильза для пайки пластика.

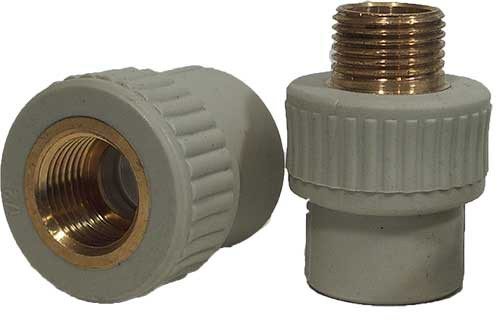

Соединительная муфта металл – пластик.

При этом со стороны резьбы может быть указано значение в водопроводных дюймах, а со стороны пластикового соединения – значение, принятое для обозначения того вида, который должен соединяться с фитингом, и, вполне возможно, это будет Дн в мм. Такие дела.

Подбор значений для автономного водопровода

Необходимо заранее определить, какого диаметра трубы использовать для водопровода.

Теперь несколько слов о том, как рассчитать диаметр трубы для водопровода. Для точных расчетов применяют различные методики: математические формулы с множеством шагов и приемов, использование усредненных таблиц и методических руководств, также популярны стали различные программы и онлайн-калькуляторы.

Математический метод сложен и требует соответствующей квалификации, использовать методички и таблицы также учат в инженерных вузах, и без профильного (или хотя бы любого технического) образования разобраться будет непросто.

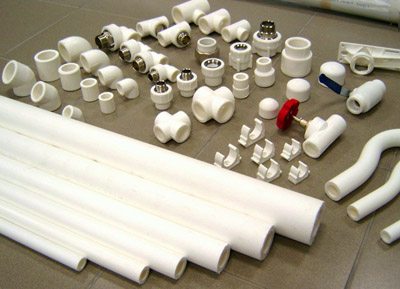

Удобнее работать с металлопластиковыми или полипропиленовыми изделиями.

Онлайн-калькуляторы и всяческие программки для расчетов у профессиональных проектировщиков ничего, кроме улыбки, не вызывают.

Самое смешное в них то, что наиболее адекватные из них настроены так, что в 95% случаев расчетов для квартир и частных домов они выдают стандартные значения, которые известны и так, а при расчете серьезных систем полагаться на подобный софт и вовсе глупо.

Важно! Если вы намерены сделать внутриквартирную разводку или провести автономный водопровод к обычному частному дому до 3-х этажей, тогда вам никакие расчеты не нужны.

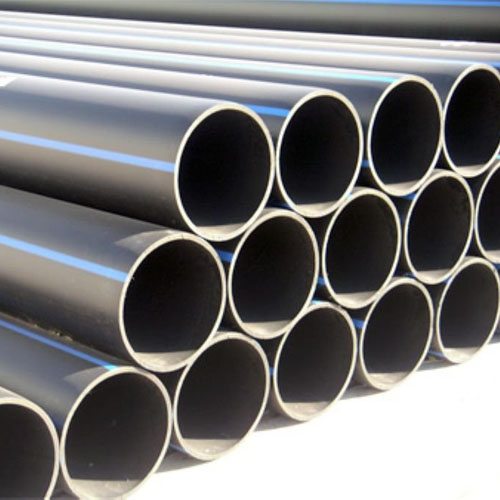

Наружные магистрали лучше делать из полиэтилена.

Инструкция проста – используем стандартные общепринятые значения и не усложняем себе жизнь:

• Для прокладки наружной магистрали от скважины или колодца используют Дн = 32 – 50 мм. Так как для этих целей чаще всего используют детали из полиэтилена низкого давления (ПНД), то дюймовые значения можно не уточнять;
• Внутренние стояки делают из дюймовых деталей или Дн = 32 мм. Здесь можно применять как металлические, так и пластиковые системы, часто используют полипропилен;
• Горизонтальную разводку по кухне, ванной и туалету – из Дн = 25 – 16 мм (3/4˝, ½˝ или 3/8˝).

Вывод

Для самостоятельного подбора и монтажа водопроводных систем необходимо хорошо разбираться в принятых в этой отрасли размерах и их соотношениях. Также следует уметь переводить размеры из метрической в дюймовую систему и знать ряд стандартных значений для величины условного прохода.
