«Дедовский» способ подключения трехфазного электродвигателя в однофазную сеть с помощью лампочки

Самый простой способ подключения трёхфазного электродвигателя к однофазной сети 220В с помощью лампочки: подробное описание + видео.

Приветствую! Как известно, для подключения трехфазного электродвигателя в однофазную сеть, необходимо обеспечить смещение фазы. Это можно сделать, подсоединив к обмоткам электродвигателя, пусковой конденсатор или обычную лампочку накаливания.

Сначала рассмотрим способ подключения с использованием конденсатора.

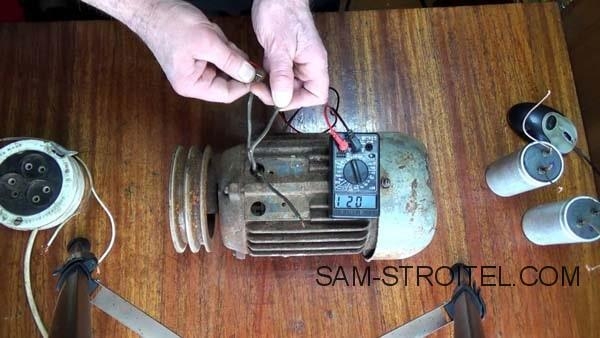

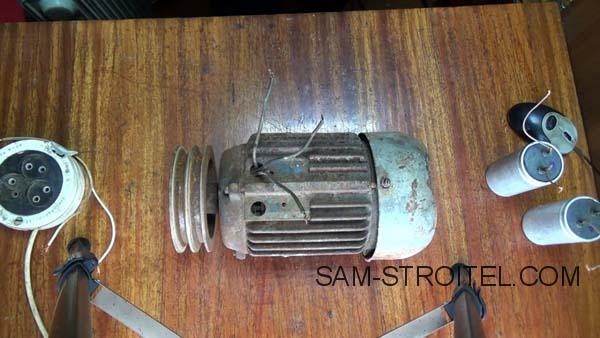

Трехфазный электродвигатель имеет 3 обмотки, поэтому из него выходит 6 проводов по 2 на каждую. Из них 3 имеют один цвет изоляции, остальные 3 — другой. Нужно смотать вместе любой пучок с одним цветом изоляции и заизолировать скрутку. Далее к любым двум из оставшихся 3-х проводов — подключается двухжильный провод с вилкой.

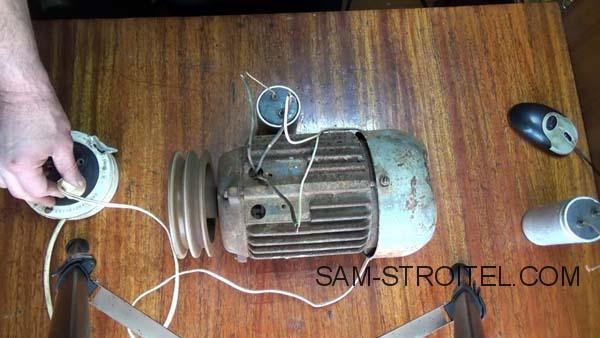

Нужно подключить к оставшемуся проводу контакт конденсатора. Его второй контакт присоединяется к любой из двух скруток. После этого двигатель будет запускаться. В зависимости от того, подключен второй конец конденсатора к фазе или нулю, ротор будет вращаться за или против часовой стрелки. Обязательно при использовании конденсатора перед ним устанавливается пусковая кнопка, так как он должен срабатывать только в момент запуска.



Подключение трехфазного двигателя с лампочкой вместо конденсатора

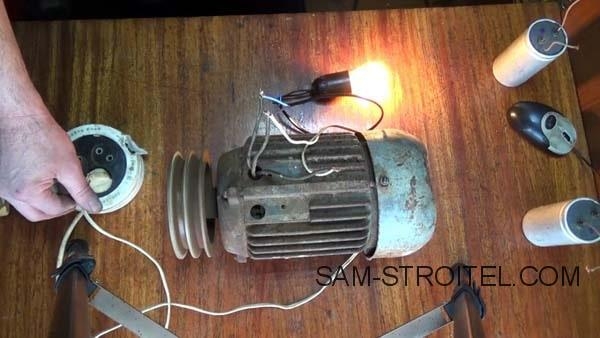

Трёхфазный электродвигатель в однофазной сети, можно запустить по аналогичной схеме, но используя вместо конденсатора обычную лампочку накаливания.

Она создаст сдвиг фазы, за счет чего якорь двигателя также сможет раскрутиться. При таком способе, смещаются магнитные потоки при разности падения ЭДС на разных обмотках, а результирующая амплитуд магнитного потока двух подключенных катушек в сеть и одной с лампочкой смещенной через поток якоря и создают толчок к вращению.

Этот способ дешевле первого, так как лампочка стоит копейки в сравнении с конденсатором.

Вот видео, где показан способ запуска трёхфазного двигателя с помощью лампочки:
