Дачный водопровод: схемы и материалы

Из чего можно сделать дачный водопровод своими руками? Какие трубы и вентиля лучше использовать? Как обеспечить постоянную подачу воды в пределах участка, если в садовом товариществе она подается по графику?

Попробуем ответить на эти вопросы.

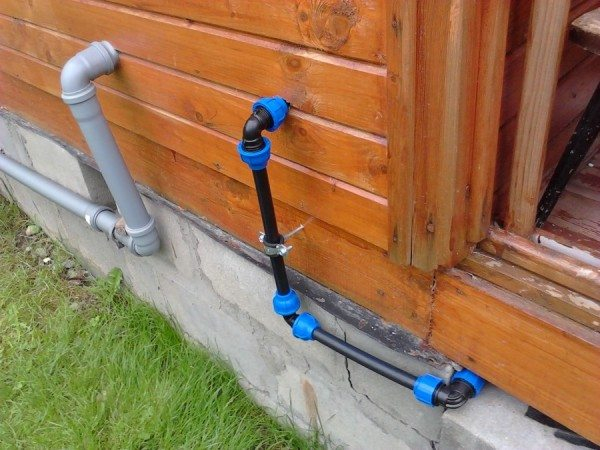

Водопровод и канализация в дачном доме.

За покупками

Начнем с выбора материалов.

Трубы

Давайте вспомним, в каких условиях будет эксплуатироваться система водоснабжения на даче.

• Ей предстоит транспортировать только и исключительно холодную воду.
• Рабочее давление не превысит 2,5-3 кгс/см2.

Раз так – можно присмотреться к недорогим полимерным трубам. Среди них, в свою очередь, нашим выбором станет напорная полиэтиленовая труба.

Почему именно она?

Цена погонного метра полиэтиленовой трубы заметно ниже, чем полипропиленовой или ПВХ, не говоря уже о прочих материалах.

Этот пластик эластичен, что позволяет прокладывать трубы с изгибами без фитингов.

Мало того: полиэтилен сохраняет эластичность в мороз. Даже если в водопроводе замерзнут остатки воды, труба не порвется, а лишь слегка растянется. При оттаивании она вернется к первоначальному размеру.

Наконец, компрессионные фитинги для полиэтилена позволяют обойтись без сколь-нибудь сложного инструмента, собрав водопровод в дачном доме своими руками в буквальном смысле слова. Все, что понадобится – торцовочный нож (как вариант – обычная садовая ножовка и острый нож для зачистки торцов от заусенцев).

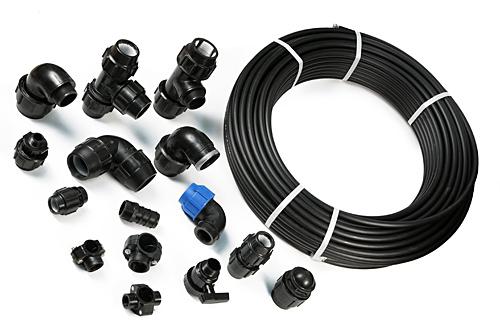

Полиэтиленовая труба с соединительными фитингами.

Размер труб зависит от предполагаемого расхода воды:

Расход, л/с	Внутренний диаметр трубопровода, мм
0,120	10
0,360	15
0,720	20
1,440	25
2,400	32
3,600	40
6,000	50

Обратите внимание: полиэтиленовые трубы обычно маркируются наружным диаметром, который на шаг больше внутреннего. Так, 32-миллиметровая труба имеет внутренний диаметр примерно в  25 мм.

Арматура

Здесь тоже можно дать вполне конкретные рекомендации. В качестве отсекающих участки водопровода вентилей используются современные шаровые краны. Они исключительно отказоустойчивы и всегда держат воду в закрытом состоянии.

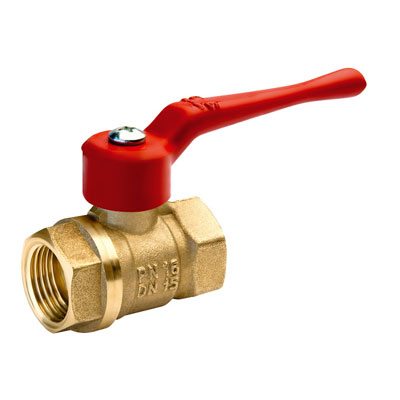

Шаровый кран.

В точках водоразбора монтируются краны с керамическими кранбуксами. От традиционных винтовых кранов они отличаются опять-таки долговечностью и отказоустойчивостью: про набивку сальника и замену прокладок можно забыть навсегда.

Нюанс: установка керамической арматуры подразумевает наличие фильтра грубой очистки. Песок или окалина, попавшие между керамическими пластинами, могут сколоть их.

Помимо фильтра, устройство дачного водопровода с подачей воды из колодца предполагает  наличие обратного клапана. Он ставится на всасывающем патрубке поверхностного насоса или на выходном патрубке погружного. Клапан не позволит заполняющей трубы воде сливаться обратно в колодец после отключения насоса.

Насос

Каким должен быть насос для дачного водопровода с подачей воды из колодца или естественного водоема? Все зависит от особенностей источника воды.

При небольшом расстоянии до зеркала воды оптимальный выбор – поверхностная насосная станция. Она поставляется с собственным гидроаккумулятором, обеспечивающим непрерывное водоснабжение при остановках насоса. Максимальная глубина, с которой поверхностный насос способен поднять воду, составляет 7-9 метров.

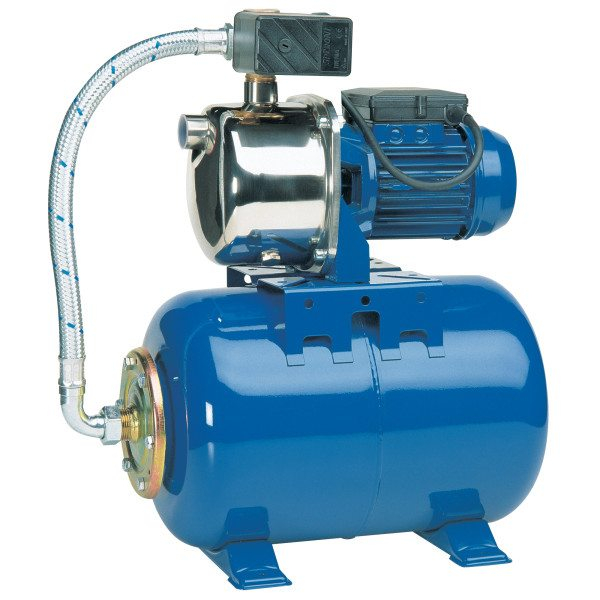

Насосная станция.

Для глубокого колодца с чистой водой подойдет вихревой насос (центробежный, с одним рабочим колесом). Он обеспечивает отличную производительность при хорошем напоре за счет минимального просвета между крыльчаткой и улиткой (корпусом насоса).

Если вода содержит большое количество взвесей, лучше предпочесть многоступенчатый центробежный насос. Большой просвет между рабочими колесами и корпусом делает его малочувствительным к илу и песку; несколько крыльчаток на общем валу с последовательно соединенными диффузорами компенсируют неизбежное падение напора.

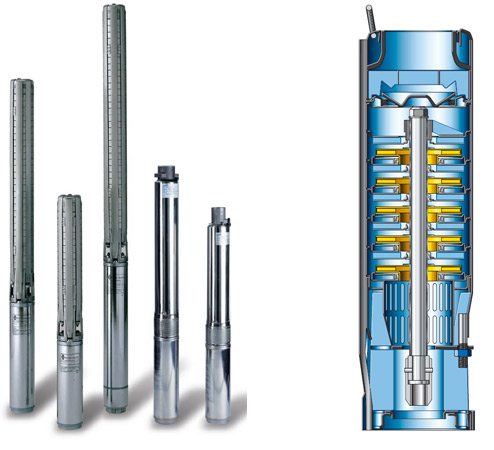

Внешний вид и устройство многоступенчатых насосов.

Принципиальная схема

Постоянная подача воды может быть реализована двумя способами.

Гидроаккумулятор

Если поверхностная насосная станция обычно уже снабжена гидроаккумулятором, то схема дачного водопровода с погружным насосом подразумевает его отдельную установку. Гидроаккумулятор – это стальная емкость,  разделенная резиновой мембраной на два отсека  – воздушную и водяную камеры.

При работе насоса емкость заполняется водой; при этом воздушная камера создает избыточное давление и позволяет пользоваться кранами после остановки насоса. При использовании погружного насоса необходим еще один дополнительный элемент – датчик давления с реле, отключающим и включающим питание при достижении пороговых значений.

При необходимости в одной системе водоснабжения может быть установлено несколько гидроаккумуляторов. Они могут монтироваться в любой точке водопровода; их полезные объемы суммируются, делая периоды простоя насоса более длительными.

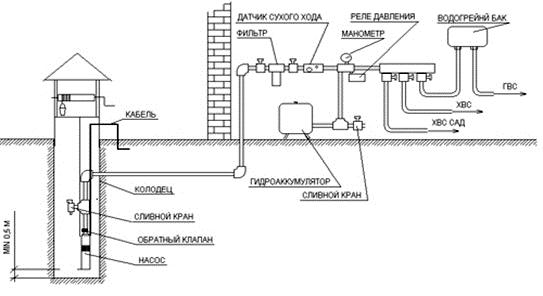

Схема с гидроаккумулятором.

Накопительная емкость

Водопровод в дачном кооперативе с подачей воды по графику обычно снабжается накопительной емкостью. Ее объем рассчитывается в зависимости от суточной потребности в воде и графика ее подачи. Скажем, при среднесуточном потреблении в 400 литров и подаче воды два раза в неделю нужна емкость в 1500 литров, а при ежедневной подаче и расходе в 200 литров в сутки достаточно тех самых 200 литров.

Как правило, в качестве накопителя используются баки из пищевого полиэтилена, уже снабженные сливным патрубком. Лучше предпочесть бак из темного пластика: в проницаемой для солнечных лучей емкости вода быстро зацветет.

Бак располагается на чердаке дачного дома (разумеется, если перекрытие способно выдержать его вес), на сварной подставке или на естественном возвышении. Напора в 3-4 метра пусть без запаса, но вполне достаточно для работы сантехнических приборов любого  типа, включая проточные нагреватели и стиральные машины. Водопровод подключается к сливному патрубку после вентиля, позволяющего при необходимости отключить бак от водопровода.

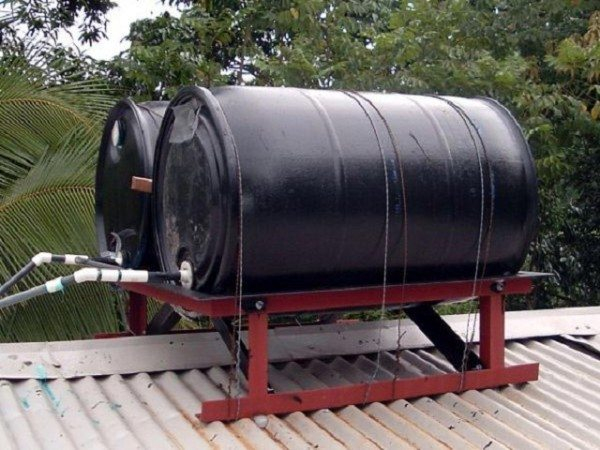

Баки небольшого объема можно установить прямо на крыше.

Как реализовать автоматическое заполнение емкости?

Проделываем в ее боковой стенке максимально близко к горловине отверстие диаметром 18 миллиметров.

Подсказка: если нет сверла подходящего размера, отверстие в полиэтиленовой стенке можно аккуратно вырезать острым узким ножом.

Устанавливаем в это отверстие заливной клапан для бачка унитаза. Герметизация обеспечивается идущими в комплекте резиновыми прокладками.

Подключаем к клапану входной водопровод – непосредственно полиэтиленовой трубой с фитингом-переходником на полудюймовую резьбу или гибкой подводкой.

Если емкость установлена на чердаке, будет неплохой идеей снабдить ее переливом. Для этой цели в бак через вырезанное в стенке отверстие заводится канализационная труба диаметром 50 мм. Соединение заделывается силиконовым герметиком.

Полезно: в этом случае на качестве герметика не стоит экономить. Продукция именитых производителей (Момент, Церезит) хороша прежде всего тем, что надежно держится на сложных поверхностях, к которым в полной мере относится гладкий полиэтилен.

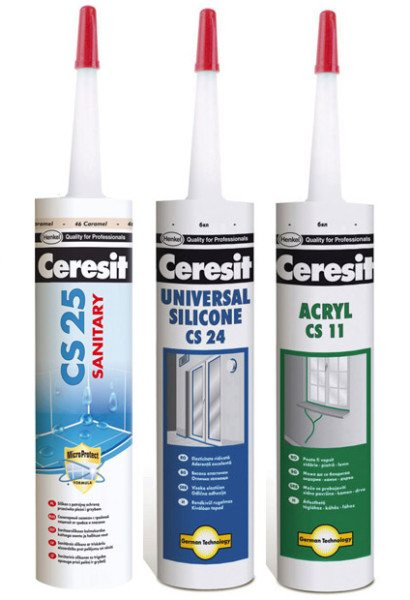

Герметики от компании Ceresit заслуживают самых лестных отзывов.

Полезные мелочи

Напоследок – пара полезных советов:

• Использующая накопительную емкость схема водопровода в дачном доме своими руками прекрасно сочетается с наличием на участке колодца. В общем-то, в этом случае можно обойтись без стационарного насоса и постоянного трубопровода от колодца: бак можно просто наполнять через шланг по мере расхода воды.
• При круглогодичном использовании водопровода, питающегося от колодца, труба укладывается глубже уровня промерзания грунта. Колодец накрывается и утепляется: теплоизоляция не даст ему перемерзнуть даже в пик холодов.

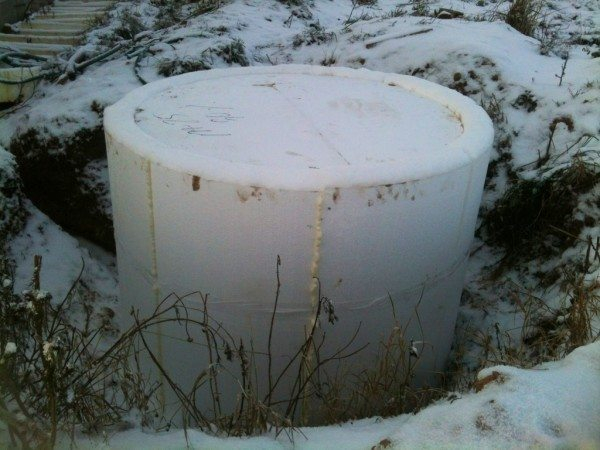

На фото утепление колодца выполнено пенопластом.

Заключение

Надеемся, что приведенные рекомендации помогут читателю в проектировании и сооружении водопровода для собственной дачи.

Дополнительные материалы можно найти в видео в этой статье. Успехов!
