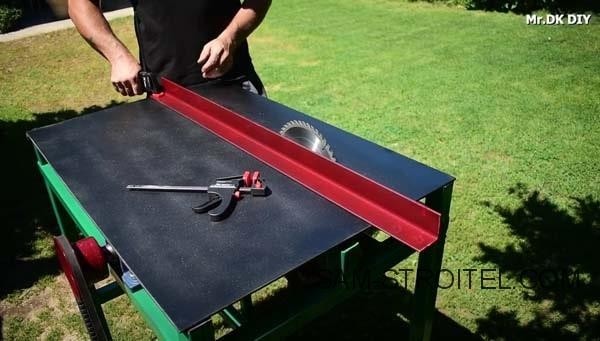

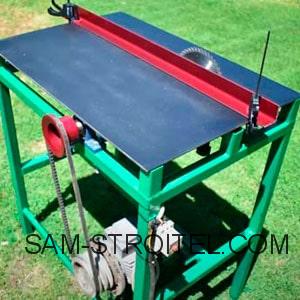

Циркулярный станок своими руками
Самодельный циркулярный станок сделанный своими руками: подробные фото и описание изготовления станка.
Привет всем! Сегодня мы подробно рассмотрим, как сделать простой циркулярный станок. Самоделка в сборке не сложная, так что если у вас есть мотор и прочие детали, можно смело собирать эту полезную самоделку.
Для изготовления станка использованы материалы:
- — асинхронный электродвигатель;
- — ось и корпусные подшипники;
- — шкивы и ремень;
- — детали для изготовления фланца под диск;
- — профильные трубы;
- — листовая сталь;
- — болты и гайки;
- — дверные петли;

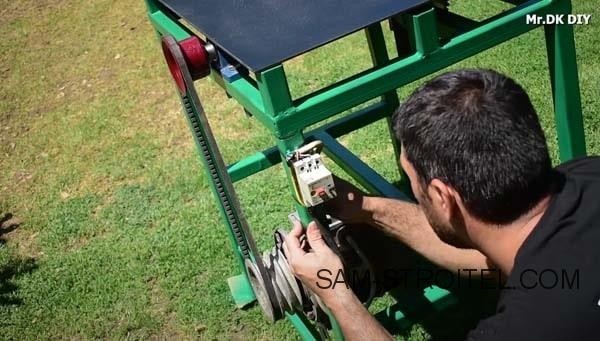

- — автомат и кабель.
Процесс изготовления циркулярного станка показан на фото:

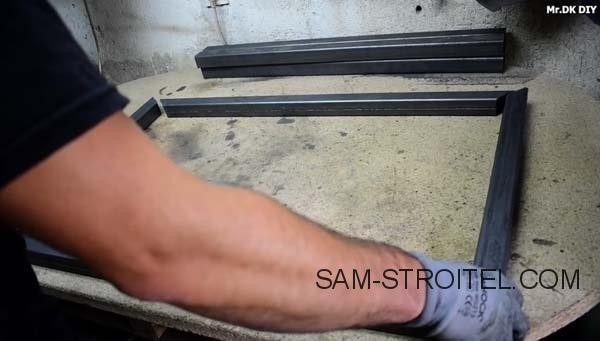

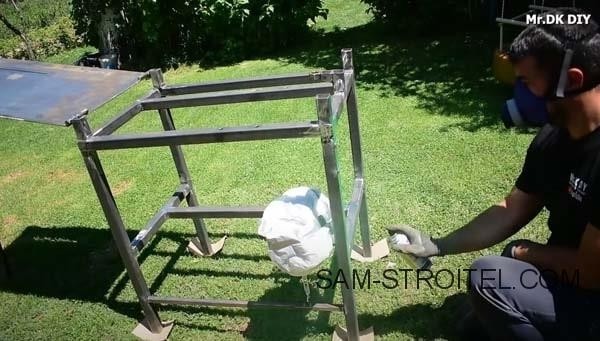

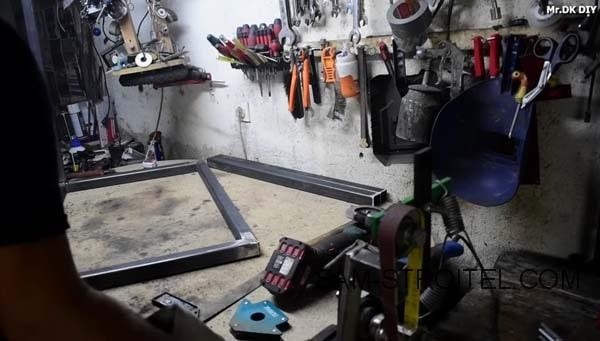

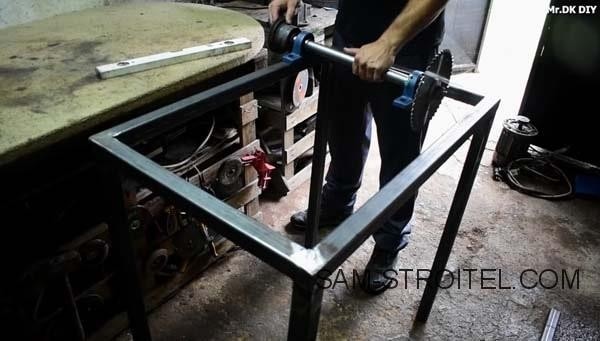

Собираем раму для стола из труб квадратного сечения.

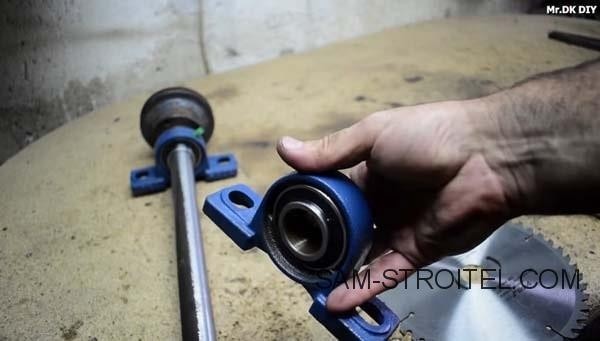

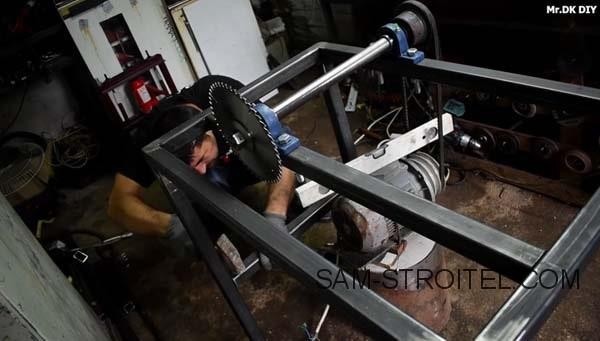

Также нам понадобится ось, корпусные подшипники, пару шкивов и ремень.

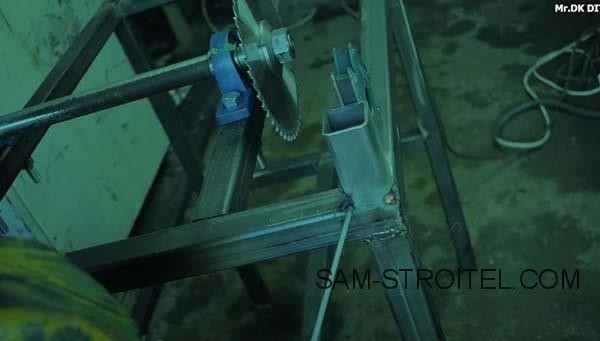

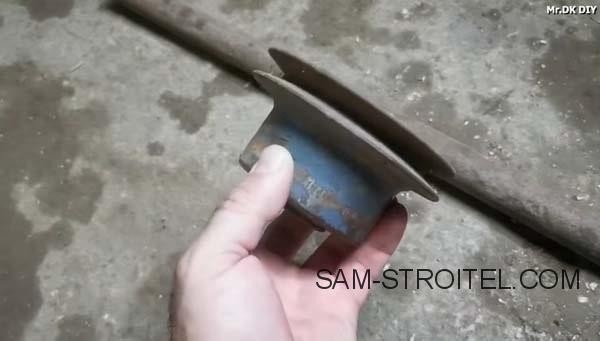

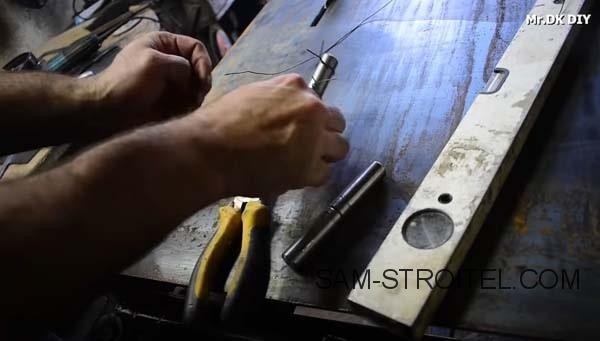

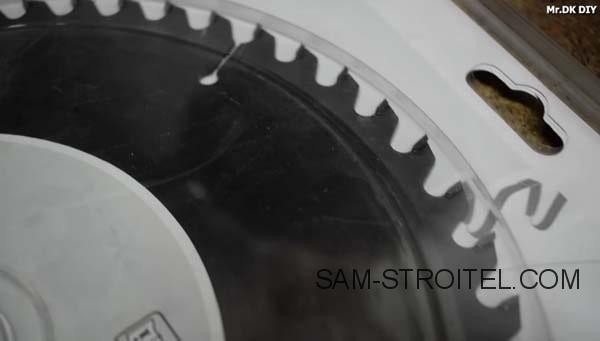

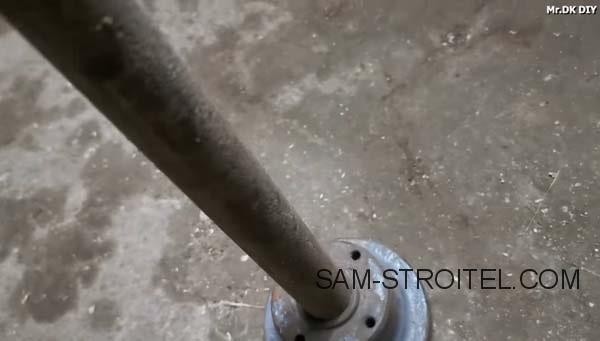

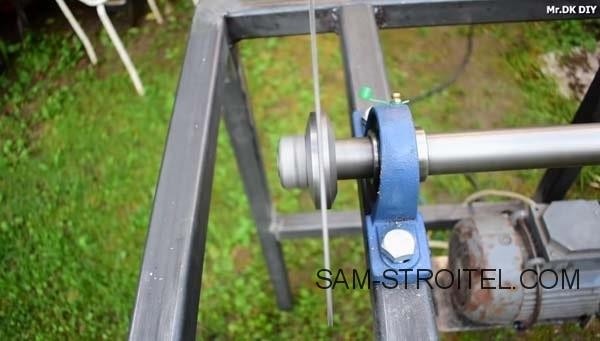

На один конец оси устанавливается шкив, а на другом конце находится фланец для крепления дисков от циркулярок.

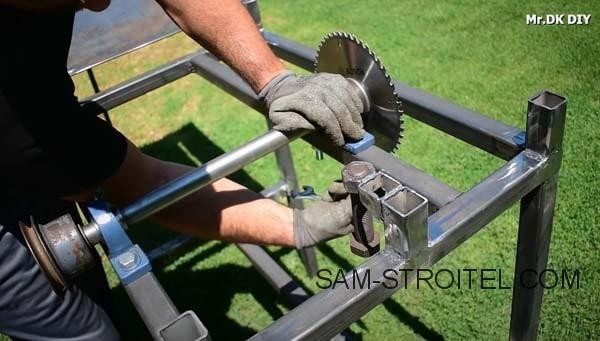

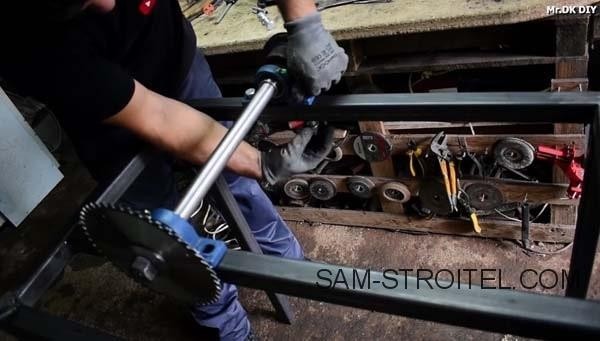

Корпусные подшипники крепим болтами к раме.

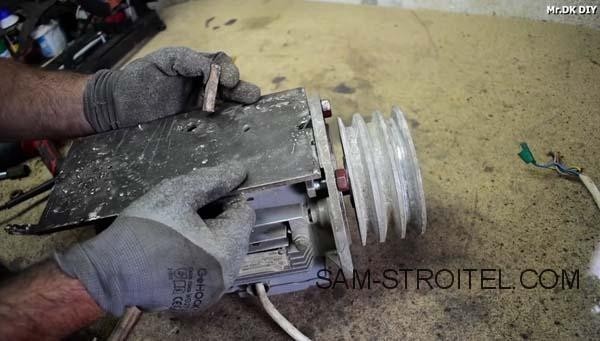

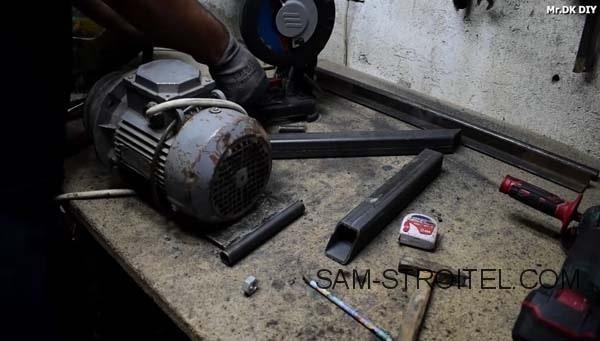

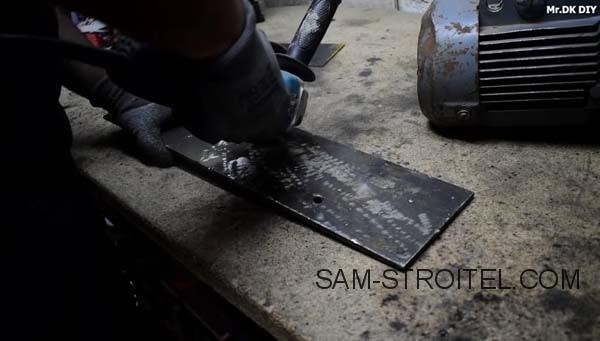

Из куска листовой стали, изготовим площадку крепление для двигателя.

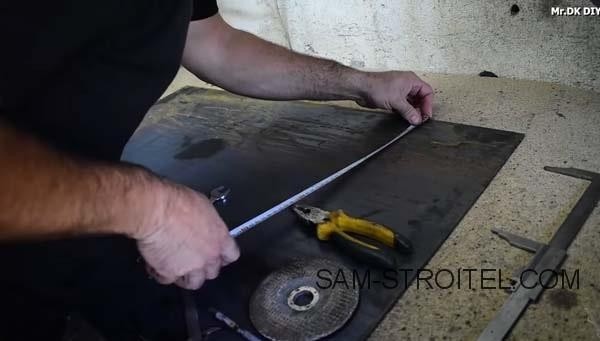

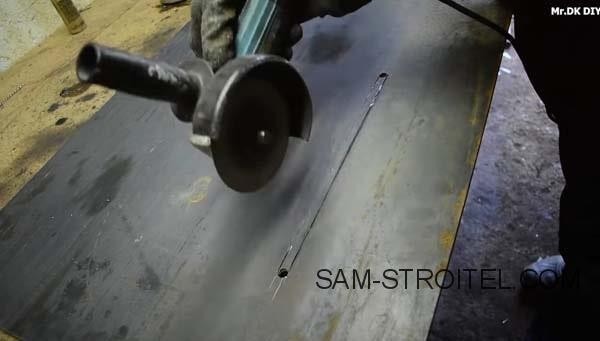

Делаем столешницу из листовой стали, металл лучше взять потолще, чтобы он не гнулся и не влиял на процесс резки.
Под лист стали, автор сделал упоры из кусков трубы, лист нужно приподнять над осью и подшипниками.

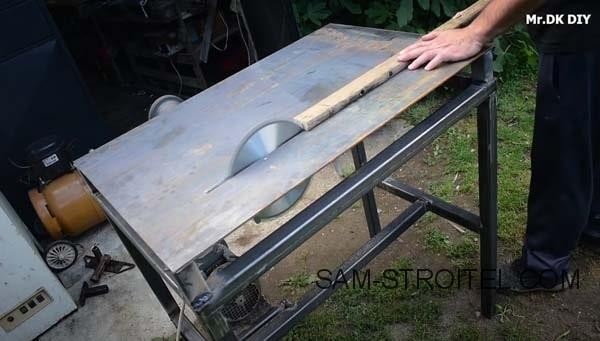

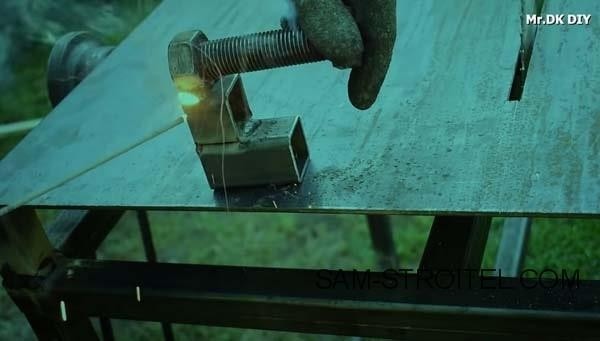

Само собой, столешница должна подниматься вверх для замены диска. Но еще шарнирное крепление столешницы позволит настраивать глубину пропила. Для решения задачи автор завесил столешницу на крепкие петли для ворот. С другой стороны установлен упор в виде болта, этим болтом можно регулировать угол подъема столешницы.

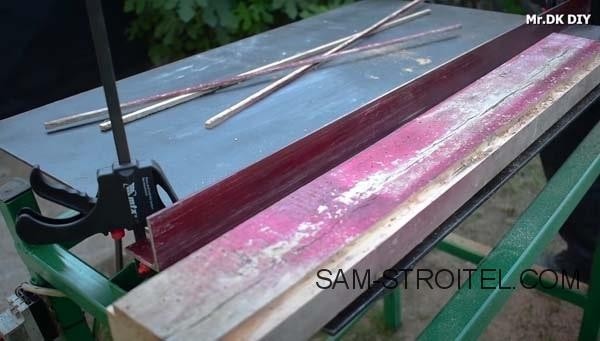

Для продольного распила досок, крепим струбцинами к столу, направляющий уголок.

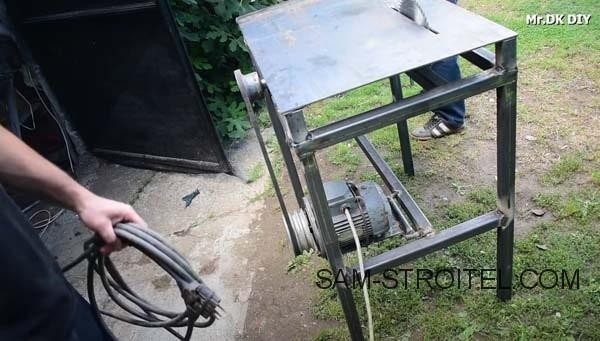

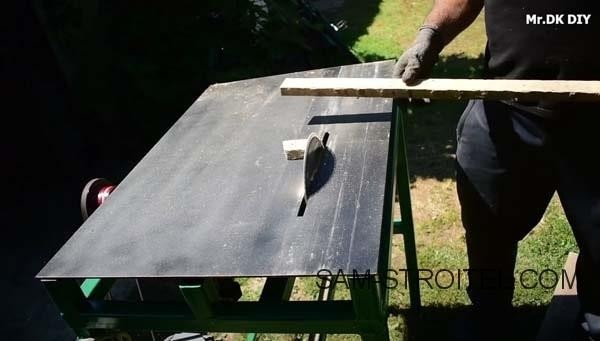

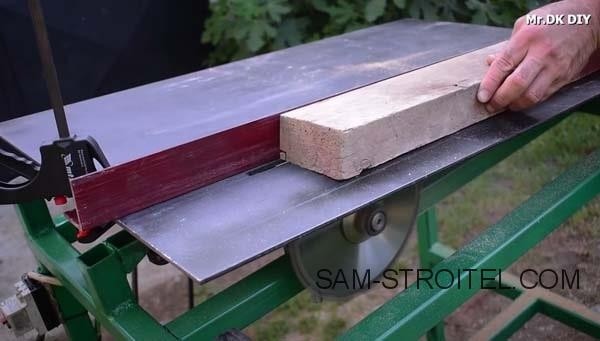

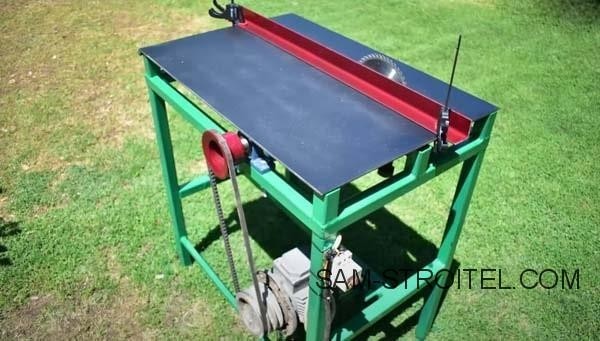

С помощью вот такого циркулярного станка, можно распускать доски, рейки, а также пилить заготовки из древесины.
Весь процесс изготовления циркулярки, также показан в этом видео:
