Циркулярная пила из дрели своими руками

0 288

Самодельная циркулярная пила, сделанная из дрели своими руками: подробные фото и описание изготовления самоделки.

Всем привет! В этот раз мы рассмотрим довольно интересную самоделку — это насадка на дрель, которая превращает дрель в циркулярную пилу.

Думаю многие скажут, что можно купить сразу готовую пилу, но не спешите с выводами, ведь эта самоделка имеет ряд преимуществ. Скажем, дрель может быть аккумуляторной, а это значит, что пила у нас будет автономной., да и цены на циркулярные пилы не маленькие, поэтому всё можно сделать своими руками.

Хочу дополнить, что самоделка вполне безопасна, она имеет надежную опору, а также есть щиток из толстого железа, мощность дрели невысокая, а в случае клина ведущий вал начнет проворачиваться в патроне дрели.

Давайте рассмотрим процесс изготовления самодельной циркулярной пилы, более детально.

Циркулярная пила из дрели своими руками

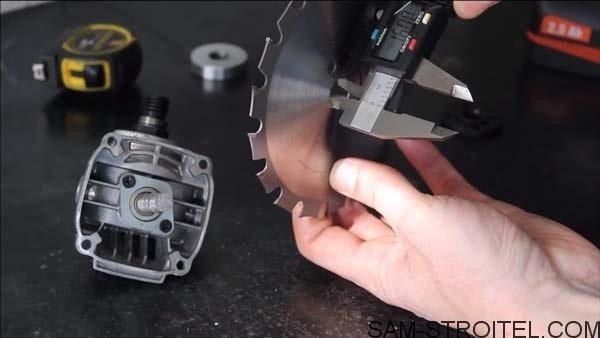

Из материалов, понадобятся: дрель, редуктор от болгарки, листовой металл, диск циркулярной пилы, болты и гайки.

Циркулярная пила из дрели своими руками

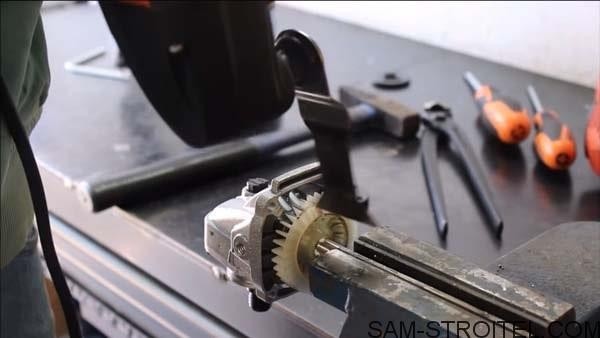

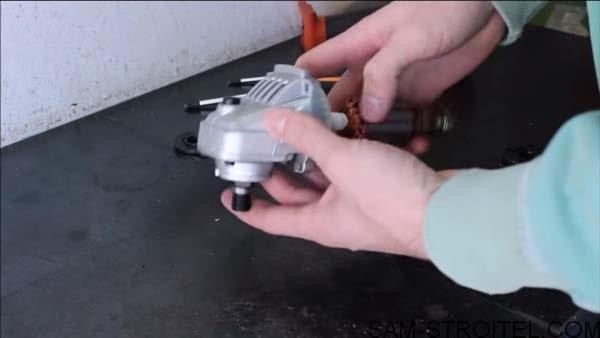

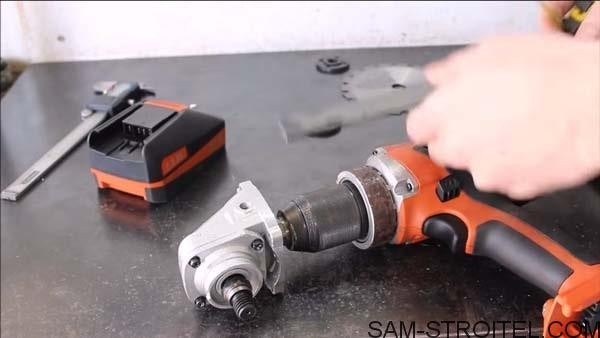

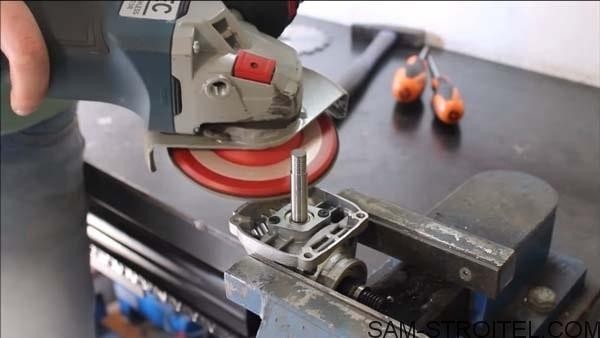

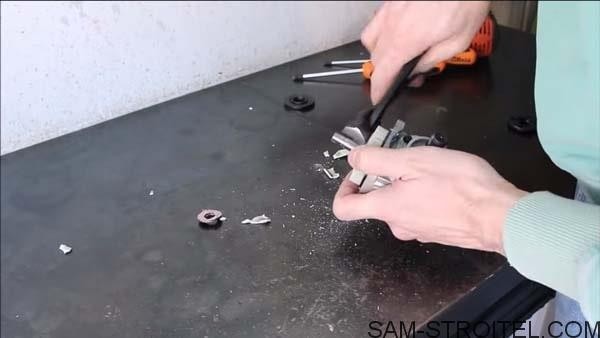

Редуктор можно взять из сгоревшей болгарки, снимаем с редуктора всё лишнее.

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

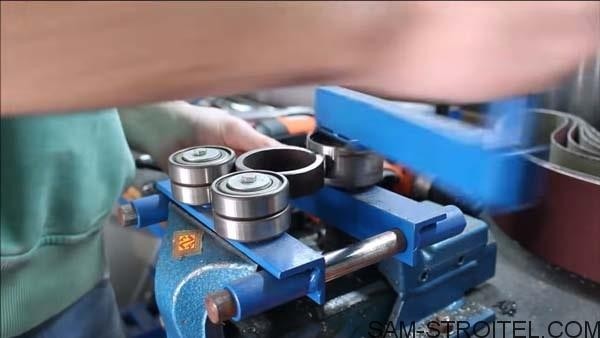

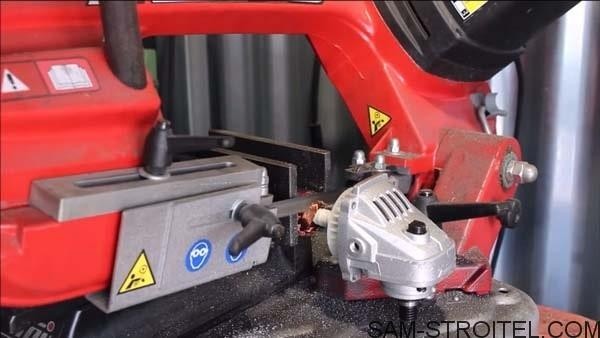

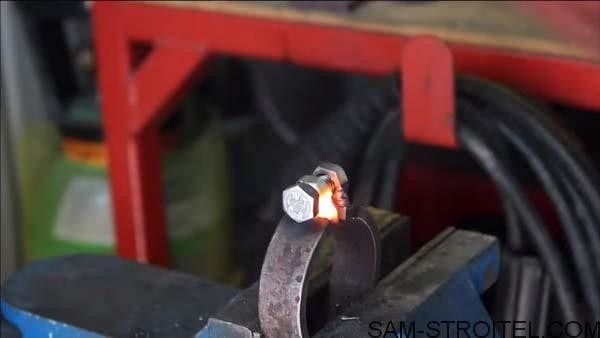

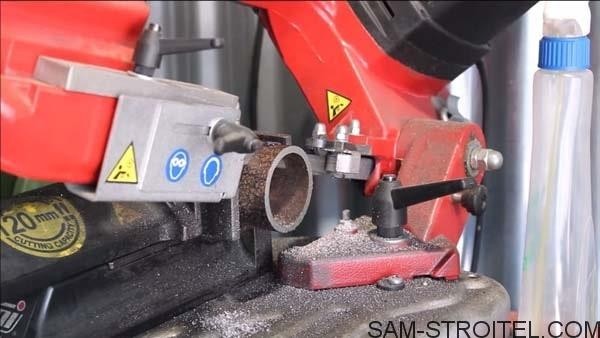

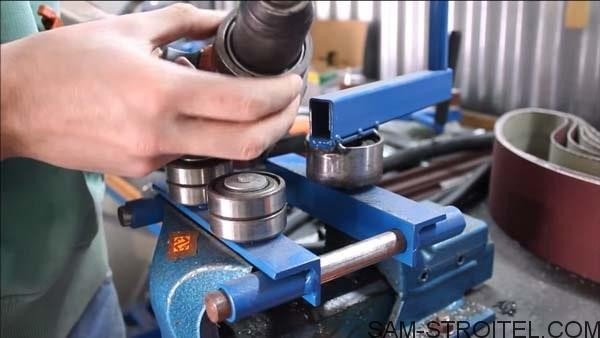

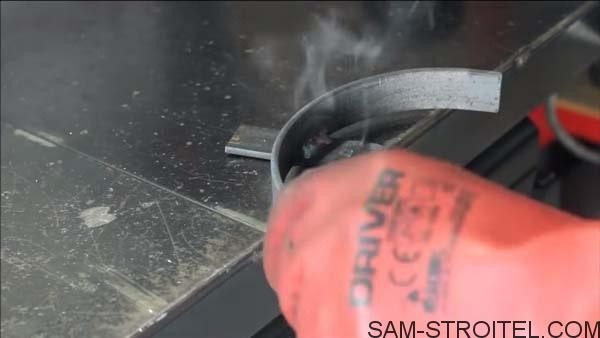

Из куска трубы, изготовим хомут для крепления насадки на дрель.

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

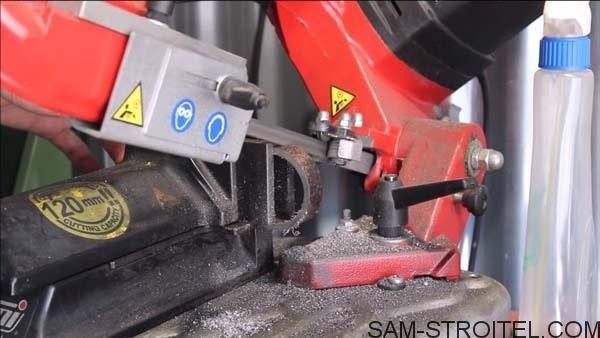

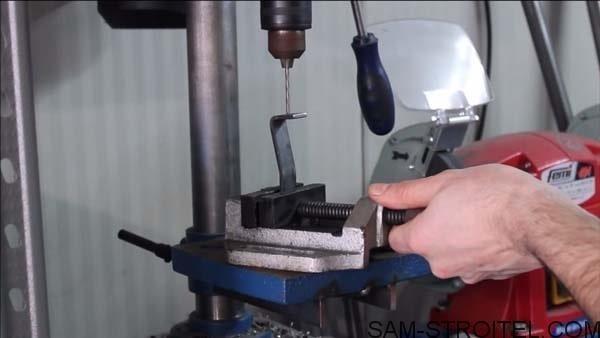

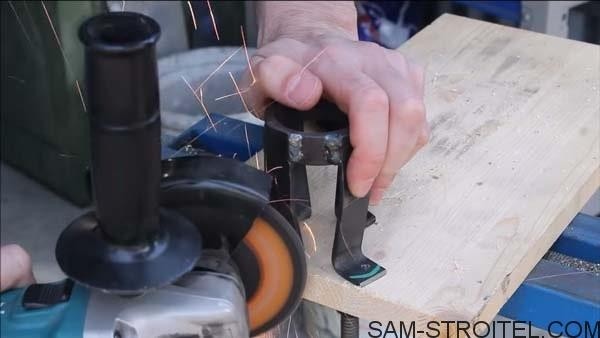

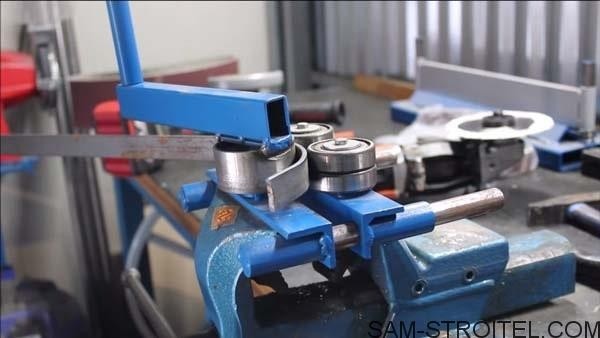

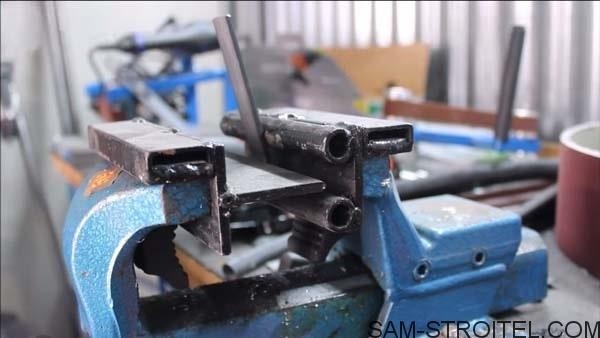

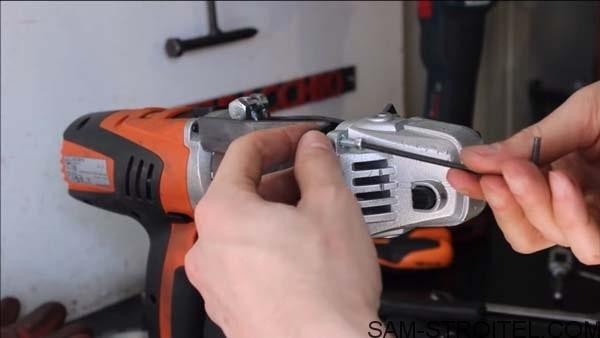

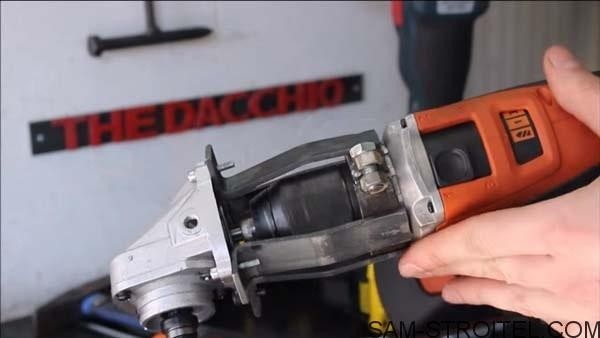

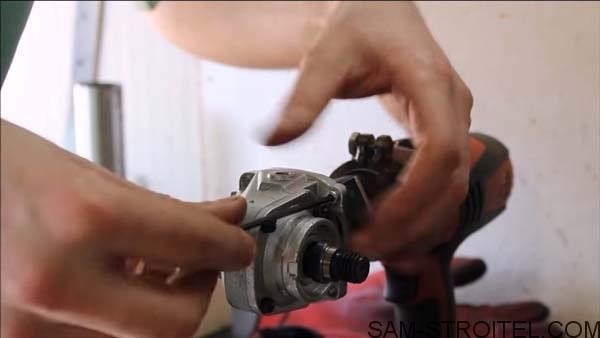

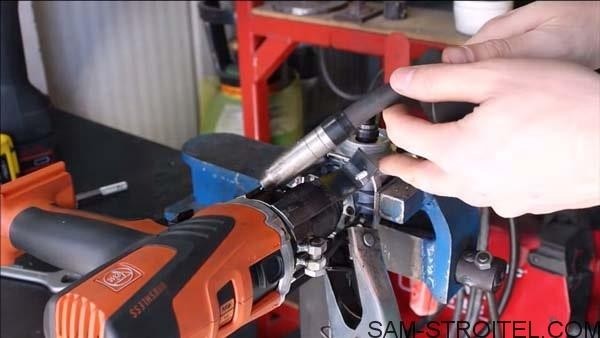

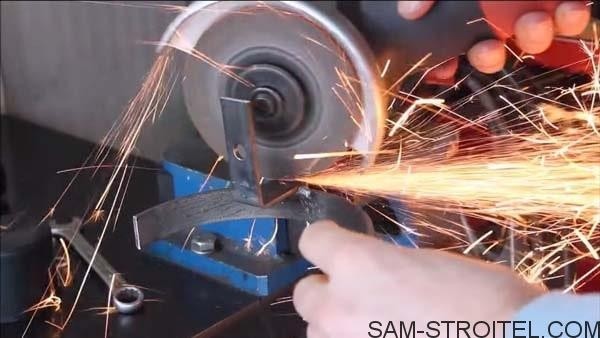

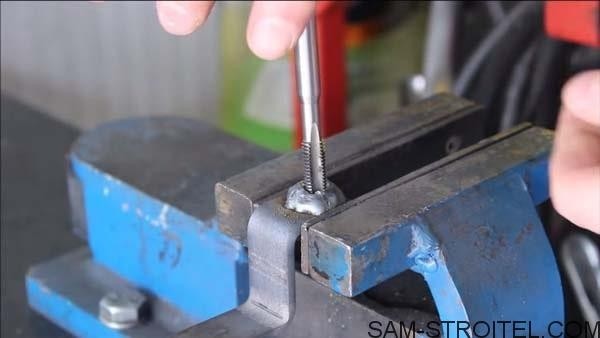

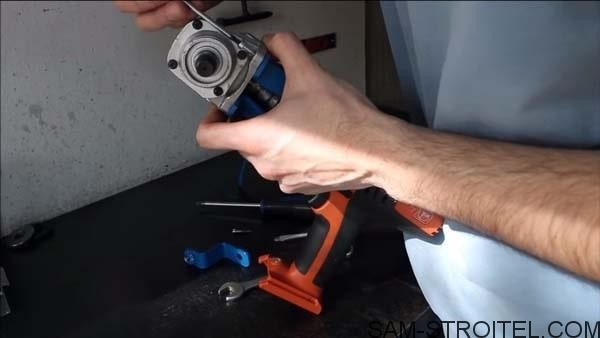

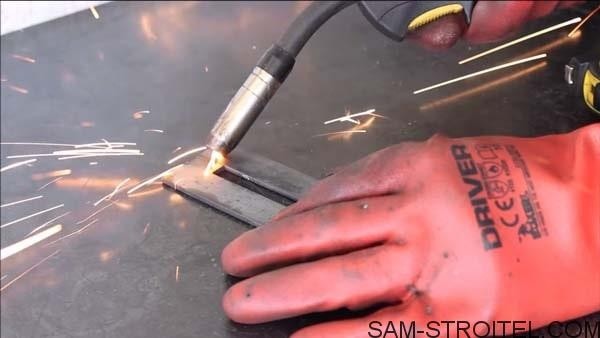

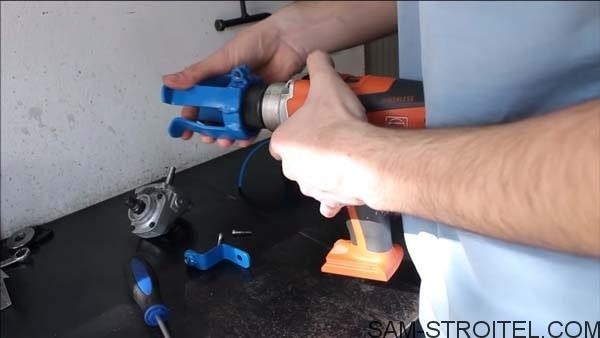

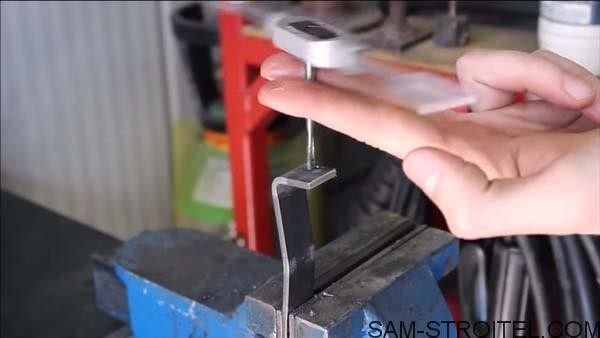

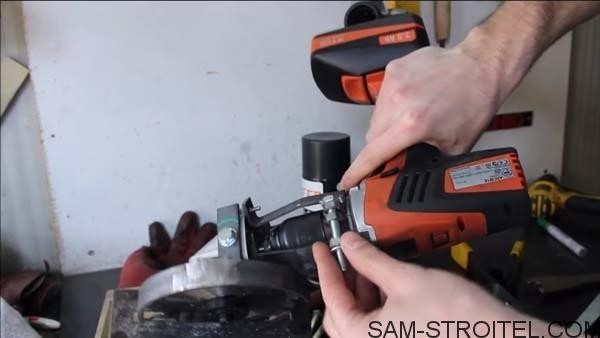

Затем, нам нужно из металлической полосы, сделать стойки, один конец стойки прикручивается к редуктору, а другой приваривается к хомуту. Подготавливаем четыре железные полосы, гнем их, а также сверлим отверстия и нарезаем резьбу под крепежные винты. Зажимаем ось редуктора в патроне дрели и прикручиваем стойки к редуктору. После этого стойки можно прихватить сваркой к хомуту, а после снятия окончательно приварить.

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

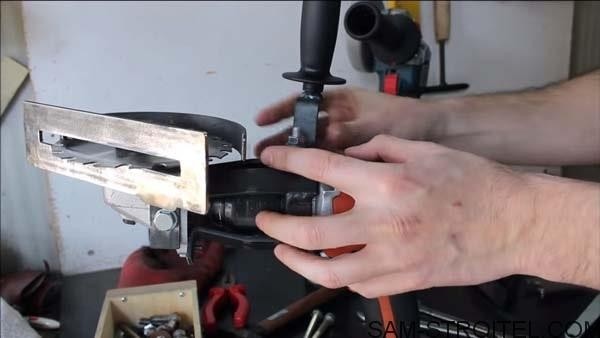

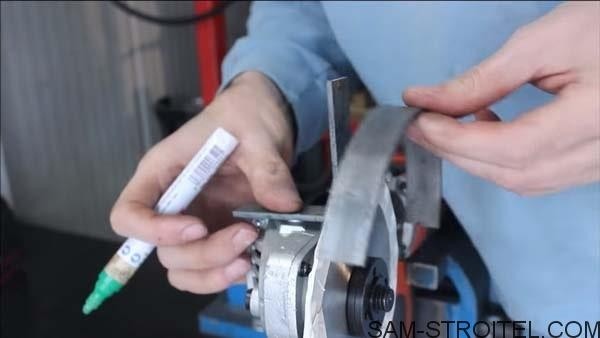

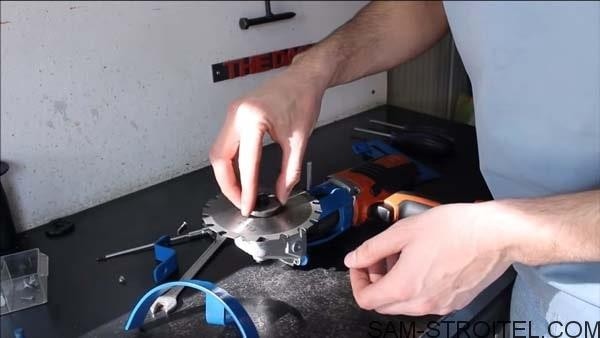

В целях безопасности, нужно обязательно сделать щиток, если вы будете использовать стандартный диск, то щиток можно поставить и оригинальный от болгарки. Для диска большего диаметра делаем щиток сами. Щиток прикручиваем к той части редуктора болгарки, к которой обычно крепится ручка болгарки.

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

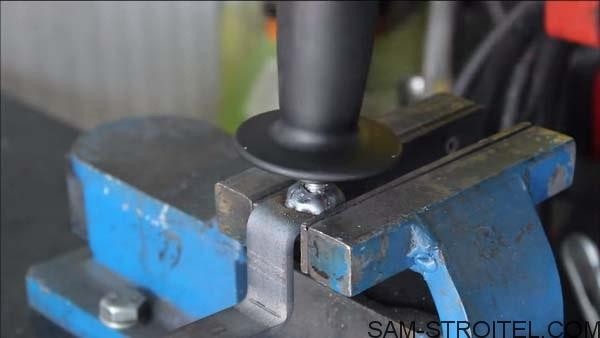

Делаем переднюю ручку, тут используется рукоятка от болгарки.

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками



Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

Циркулярная пила из дрели своими руками

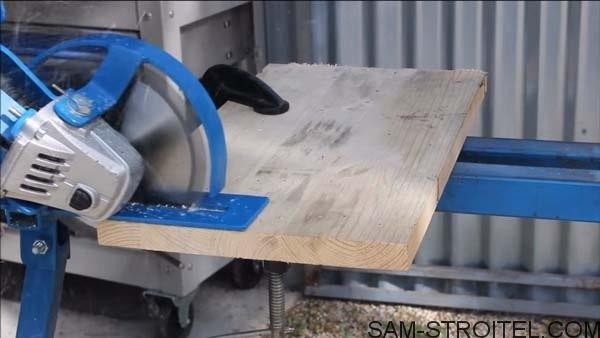

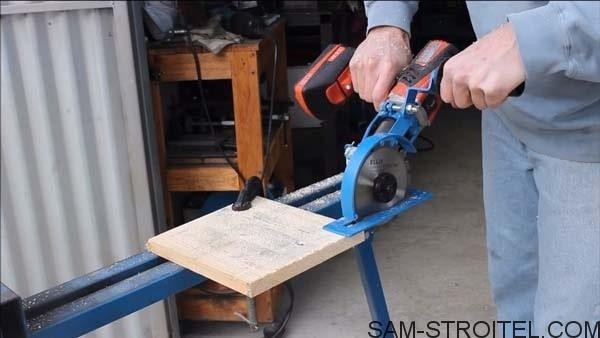

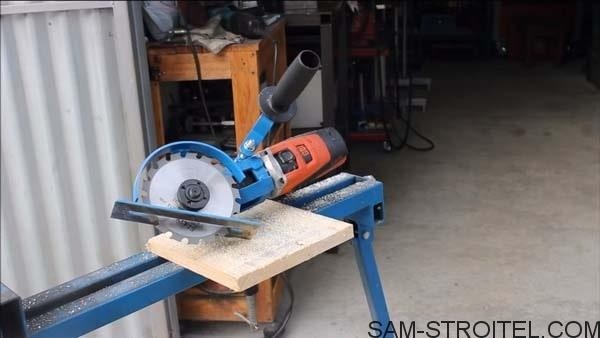

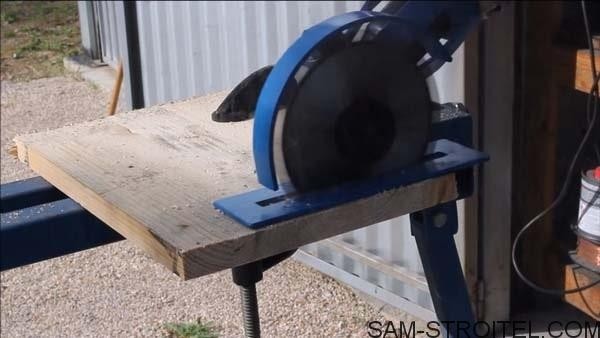

В быту такая самоделка очень полезна, с её помощью, можно резать доски, фанеру и прочую древесину.

Циркулярная пила из дрели своими руками

Также процесс изготовления самодельной циркулярной пилы, показан в этом видео:
