Чертежи разборного мангала

Самодельный разборный мангал из металла, чертежи и фото прилагаются.

Начался шашлычный сезон и понадобился мангал с разборной конструкцией, чтобы помещался в багажник авто. Те что есть в продаже, из тонкого металла, поэтому было решено сделать самодельный мангал. Идея взята из интернета и удачно воплотилась в жизнь.
Использовал листовой метал, толщиной 3 мм, вес всей конструкции вышел примерно 12 кг.

Чертежи разборного мангала.

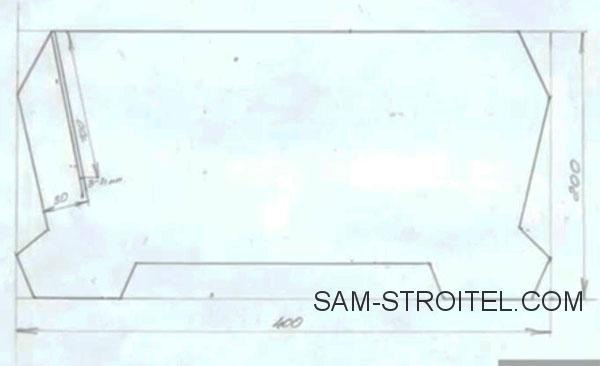

Боковая короткая стенка (с торца), длина 400 мм, высота 200 мм.

Длинная стенка мангала: длина 550 мм, высота 200 мм.

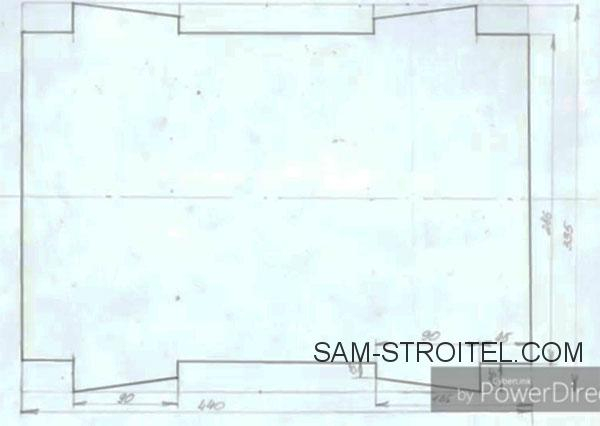

Дно: 440 мм х 335 (286)мм.

Автор самоделки: Алексей Васильевич. г. Междуреченск.
