Чертежи картофелекопалки для мотоблока: размеры, фото

Подробные чертежи картофелекопалки веерного типа для мотоблока фото и видео приспособления в работе.

Как известно картофелекопалки для мотоблоков есть двух типов, веерная и вибрационная, самая простая в изготовлении копалка веерного типа, её устройство мы и рассмотрим.

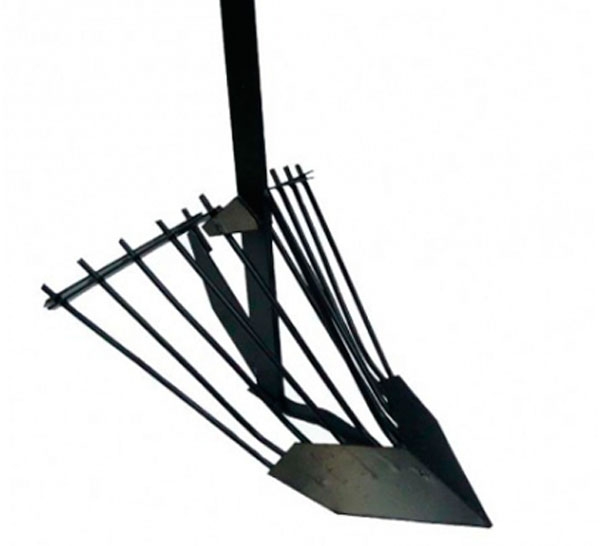

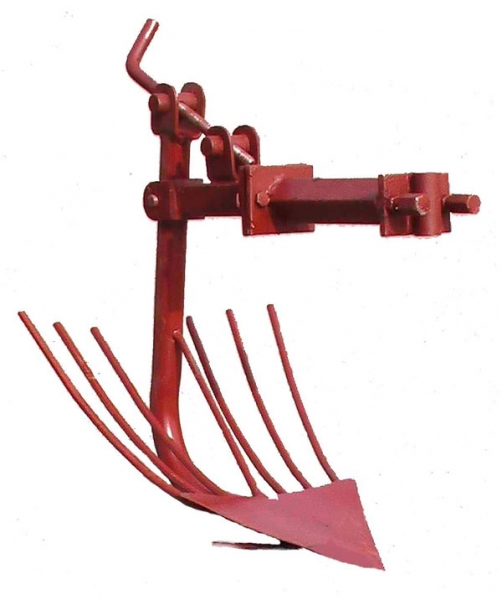

Веерная копалка — это навесное оборудование, в данном варианте для мотоблока, вот так выглядит это приспособление.

Устройство для выкапывания картофеля представляет собой плуг с веером из прутьев, в процессе движения мотоблока плуг врезается в почву и поднимает её на решётку из прутьев, в свою очередь прутья разрыхляют и просеивают почву при этом клубни картофеля выкидываются уже поверх почвы.

На видео показан принцип работы веерной картофелекопалки.

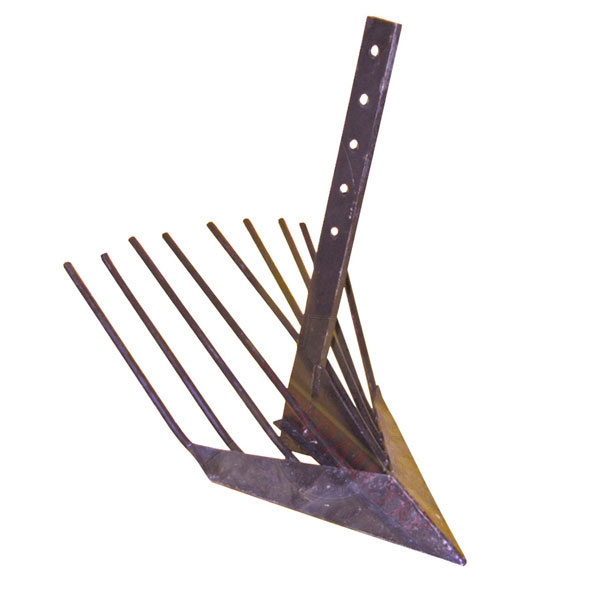

Чтобы сделать картофелекопалку для мотоблока, можно воспользоваться предоставленными чертежами с размерами и фото.

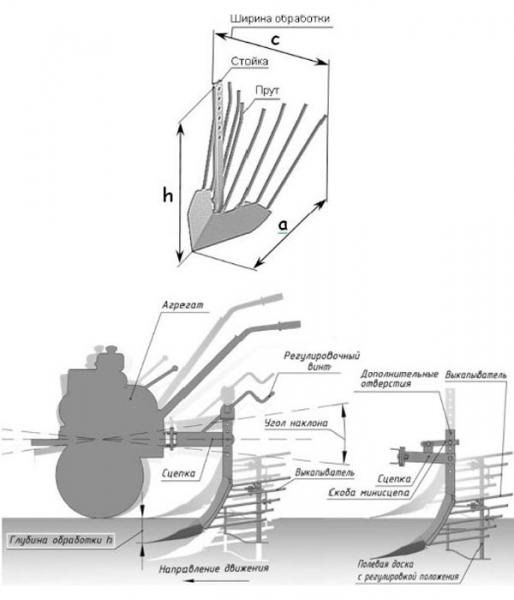

Схема картофелекопалки.

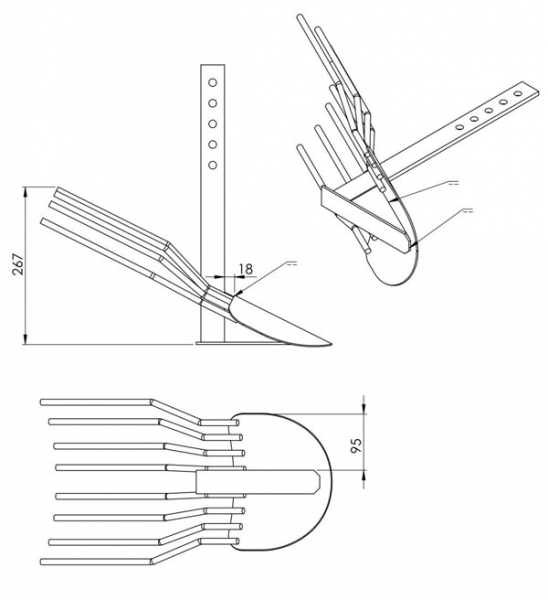

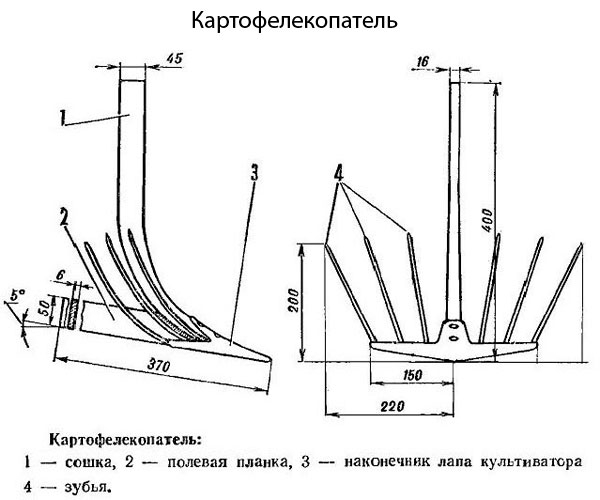

Чертеж картофелекопалки для мотоблока.

Самоделка состоит из нескольких частей:

• Сошка.
• Полевая планка.
• Лапа культиватора.
• Зубья.

Ещё один вариант.

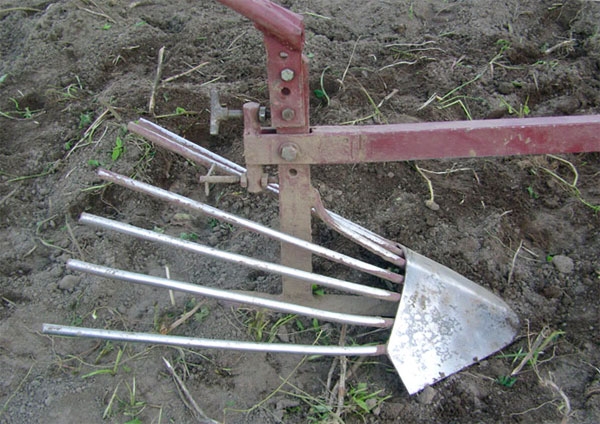

Вариант изготовления плуга под копание картофеля.

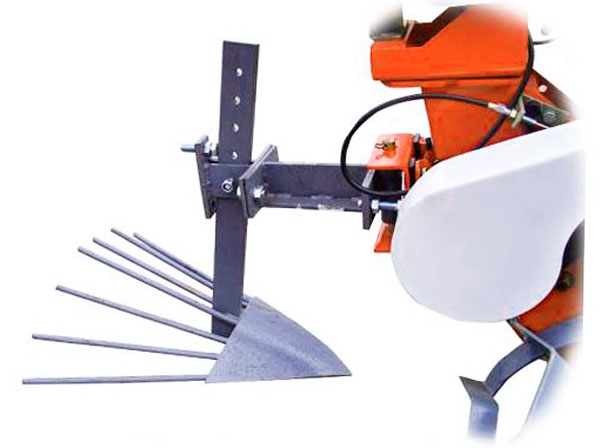

На фото показана система регулировки глубины и угла наклона плуга. Отверстия в сошке позволяют регулировать глубину погружения плуга в почву.

Регулировка угла наклона плуга.

В этом видео автор показывает картофелесажалку, сделанную своими руками.
