Буржуйка в гараж

0 325

Печь буржуйка с принудительной конвекцией воздуха: подробное изготовление буржуйки с фото от автора самоделки, также прилагается видео, где показан принцип работы печи.

Автору нужно было сделать отопление для его гаража, сложность заключалась в том, что сам гараж не утеплён, и понадобилась печь с высокой мощностью для быстрого прогрева помещения.

Умелец решил сделать такую печь буржуйку на дровах своими руками.

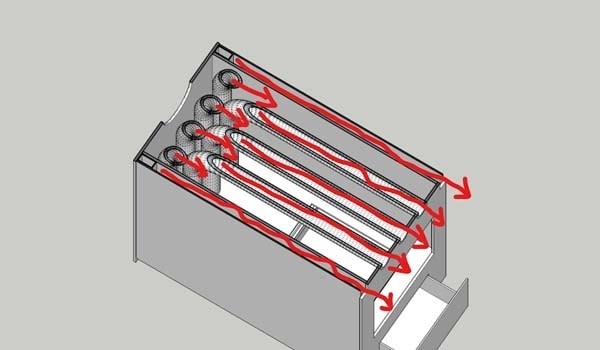

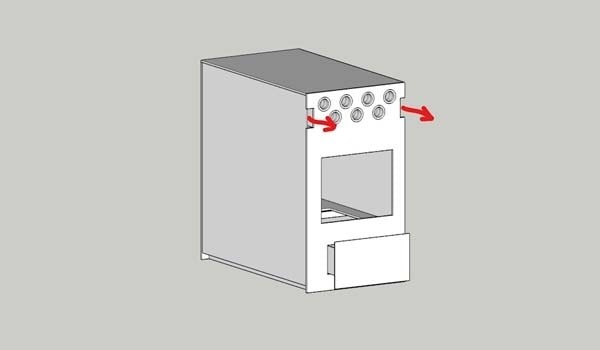

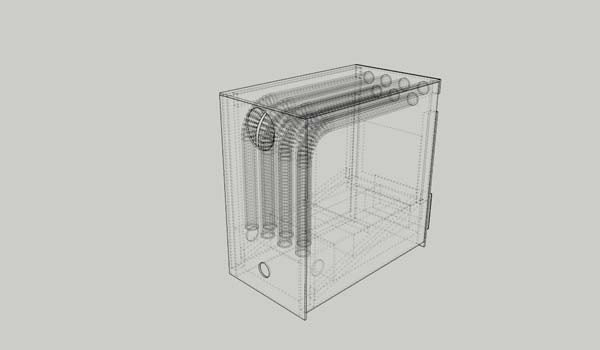

На рисунках показана схема устройства печки с конвекционными трубами.

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

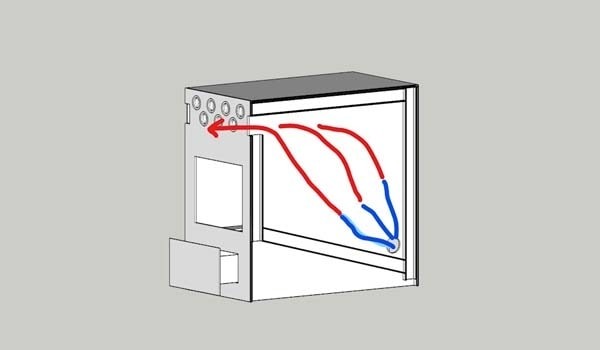

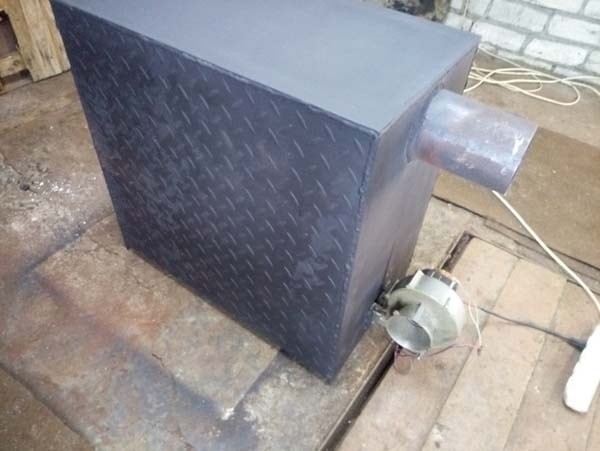

В задней части корпуса внизу установлен вентилятор, который подаёт воздух через трубы и полости между двойными боковыми стенками печи, воздух проходя по трубам нагревается и выходит через верхние отверстия труб теплообменника.

Буржуйка в гараж

Размеры буржуйки:

  • Ширина — 350 мм.
  • Высота — 600 мм.
  • Длина — 600 мм.

Размеры топки:

  • Ширина — 300 мм.
  • Длина — 500 мм.

Мощность: 8 кВт.

Корпус сделан из стали толщиной 6 мм, стенки топки усилены трубой 20 х 20 мм.

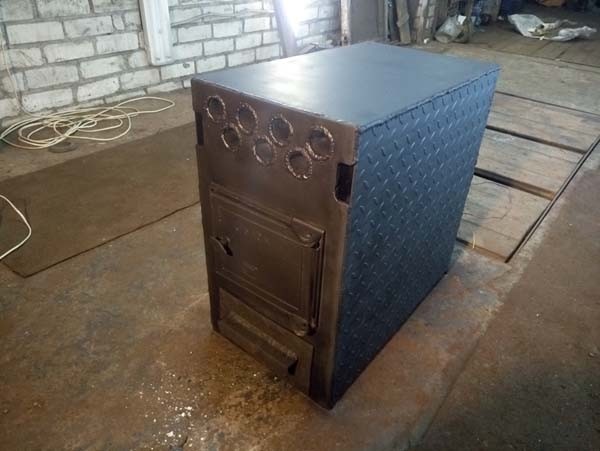

Наружные станки и ящик для золы сделаны из рифлёной стали 3 мм.
Дверца топки из чугуна.
Колосники чугунные размер — 180 х 250 мм.

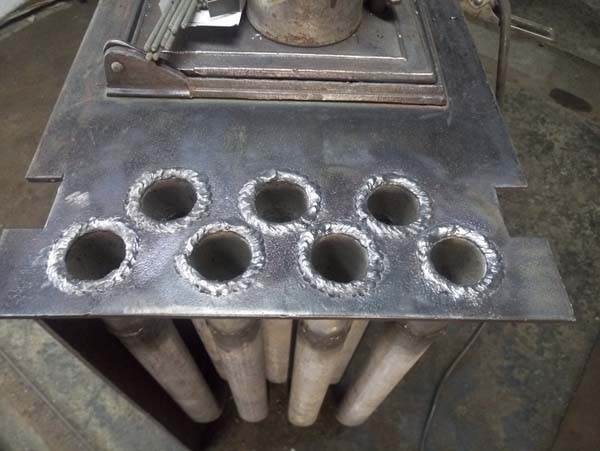

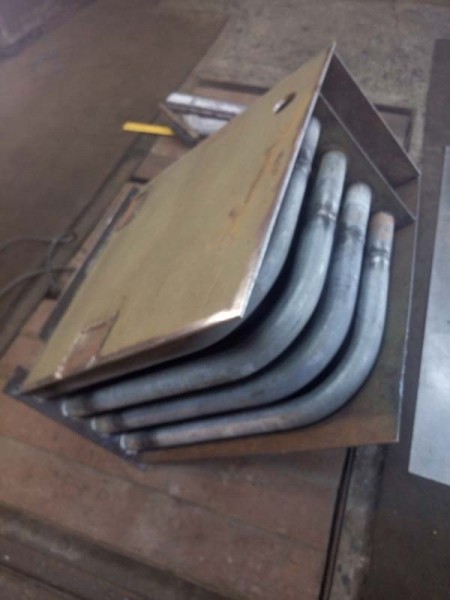

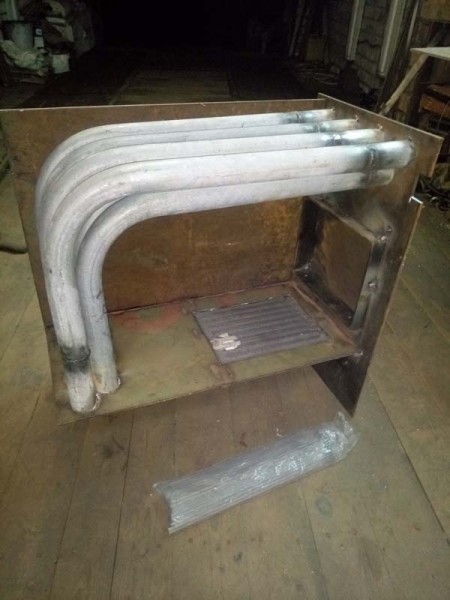

Конвекционные трубы оцинкованные, диаметром 43 мм, толщина стенки 3,2 мм.
Для сварки использованы электроды УОНИ 13/55 диаметром  3 мм. Всего понабилось 5 кг электродов.

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

Буржуйка в гараж

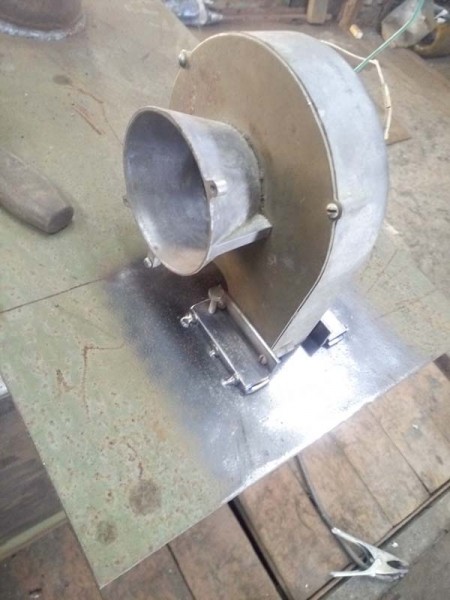

Вентилятор взят от сушилки для рук.

Буржуйка в гараж

Дымоход сделан из трубы 115 мм.

Буржуйка в гараж

Весит печь около 150 кг.

Буржуйка в гараж

Буржуйка в гараж

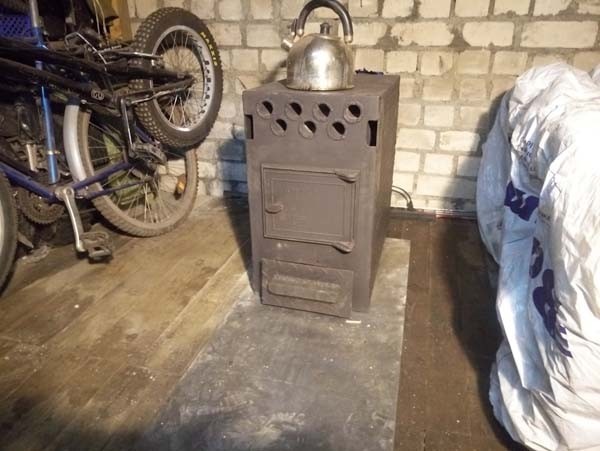

Буржуйка поставлена на лист металла, так как пол в гараже деревянный.

Буржуйка в гараж

Печь греет хорошо, помещение прогревается быстро и равномерно, для гаража очень хороший вариант отопления в зимний период.

Видео автора: самодельная буржуйка с теплообменником.

Автор самоделки: Валерий Вольнов.
