Буржуйка для гаража: чертежи, фото

Самодельная печь буржуйка для гаража: чертежи, размеры. Как сделать буржуйку в гараж своими руками, подробные фото изготовления печки.

В прошлых статьях мы уже рассмотрели подробно несколько вариантов изготовления печей для отопления гаража: компактная, из газового баллона, с теплообменником

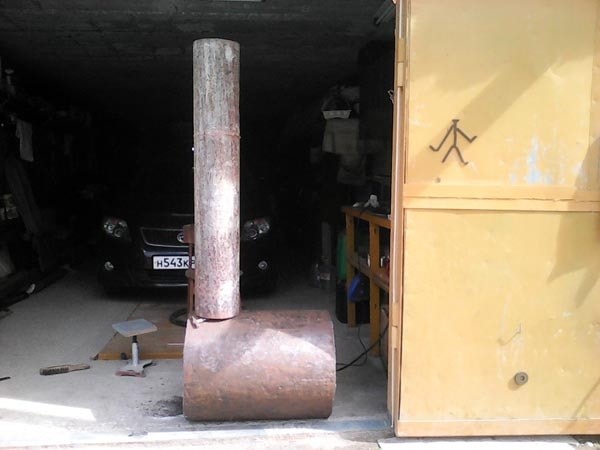

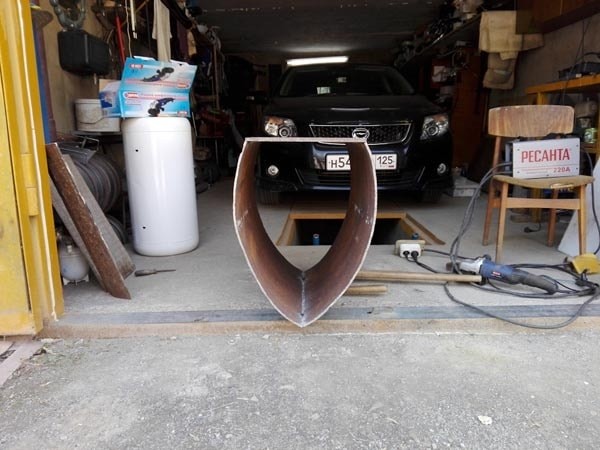

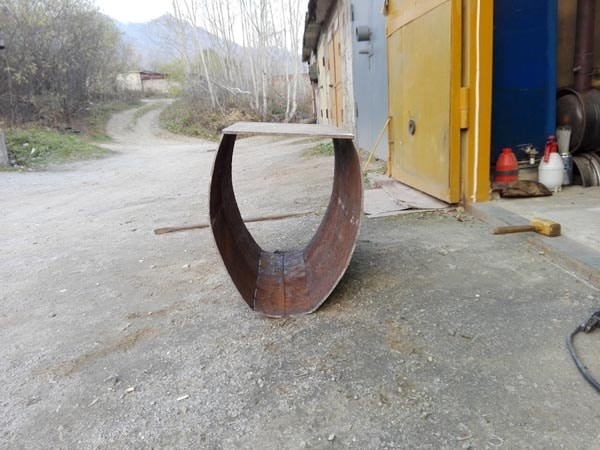

Эта конструкция от умельца из Дальнегорска, также имеет свои преимущества, предлагаю посмотреть пошаговые фото постройки самодельной буржуйки.

Буржуйка для гаража: чертежи, фото

Буржуйка для гаража: чертежи, фото

Буржуйка для гаража: чертежи, фото

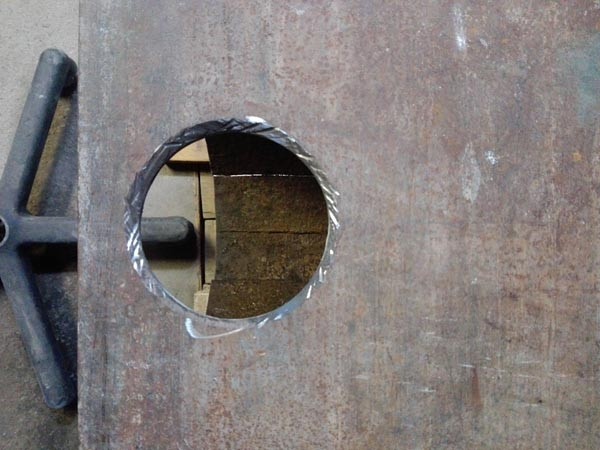

Под трубу дымохода, диаметром 128 мм, вырезано отверстие в верхней стенке.

Буржуйка для гаража: чертежи, фото

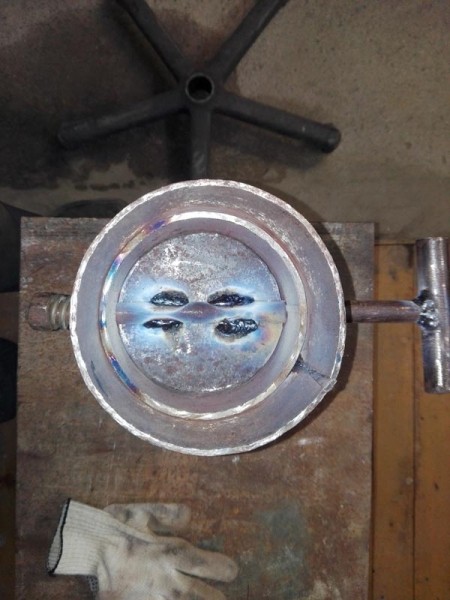

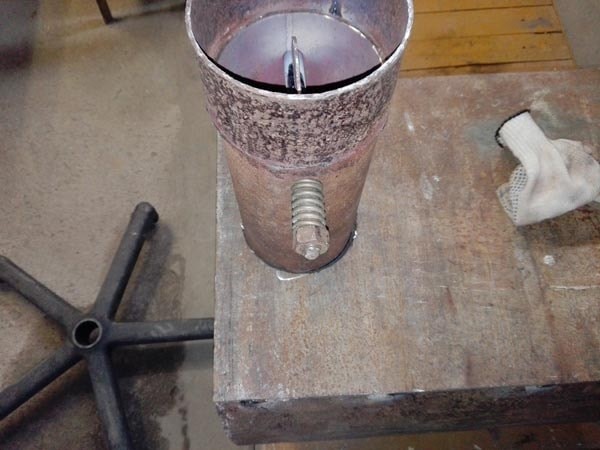

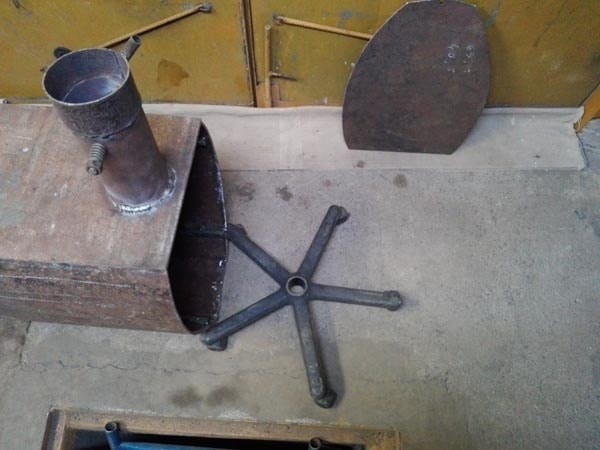

Сделана заслонка, шибер для дымохода.

Буржуйка для гаража: чертежи, фото

Буржуйка для гаража: чертежи, фото

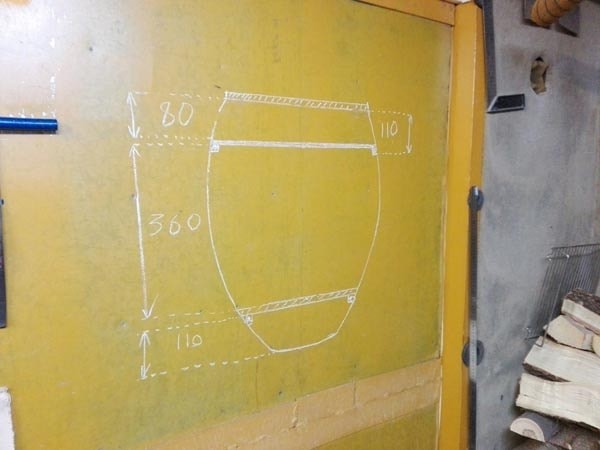

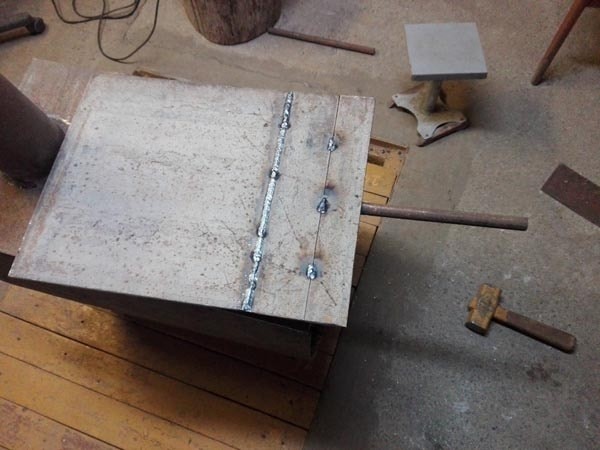

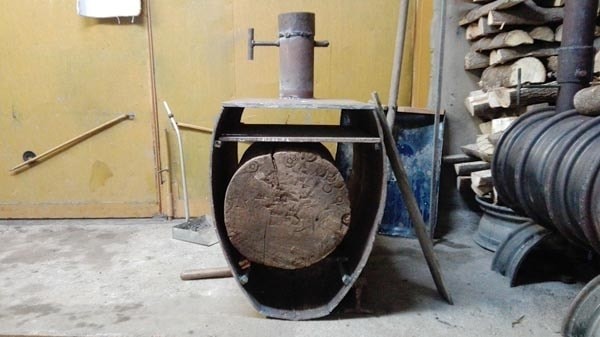

Из листа металла толщиной 10 мм сделана внутренняя перегородка и верхняя крышка буржуйки, расстояние между внутренней перегородкой и верхней крышкой – 80 мм. Внутренняя перегородка съёмная, устанавливается на два прута приваренных к стенкам печки. Перегородку можно вынимать для чистки сажи.

Буржуйка для гаража: чертежи, фото

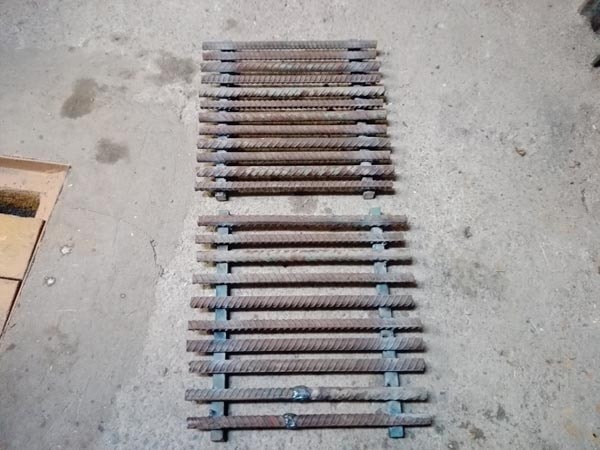

Длина печки – 660 мм, длина внутренней перегородки – 550 мм. Колосники также съёмные, установлены на высоте 110 мм от дна печи.

Буржуйка для гаража: чертежи, фото

Буржуйка для гаража: чертежи, фото

Буржуйка для гаража: чертежи, фото

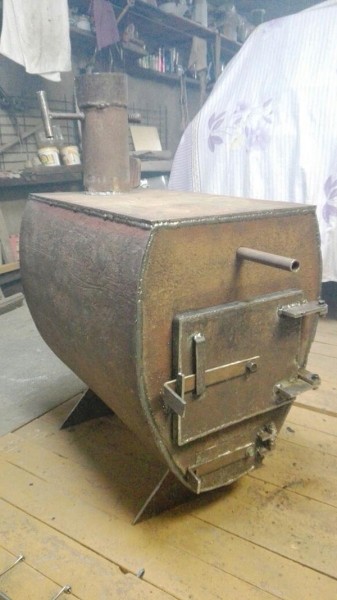

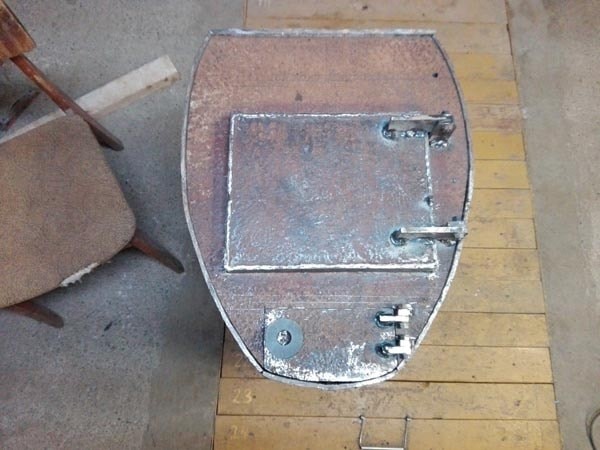

Сварена передняя стенка с дверцами под топку и зольник.

Буржуйка для гаража: чертежи, фото

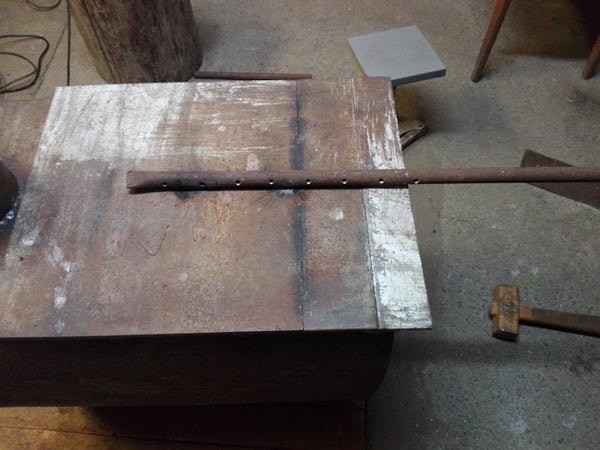

Сделана труба с отверстиями для подачи воздуха в верхнюю камеру для дожигания газов.

Буржуйка для гаража: чертежи, фото

Буржуйка для гаража: чертежи, фото

Общий вес печи получился — 180 кг.

Буржуйка для гаража: чертежи, фото

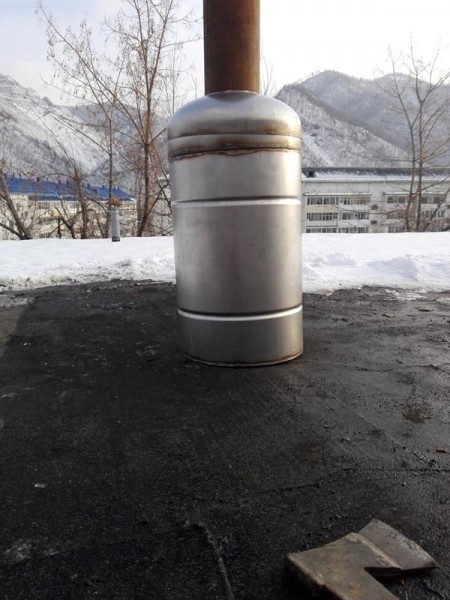

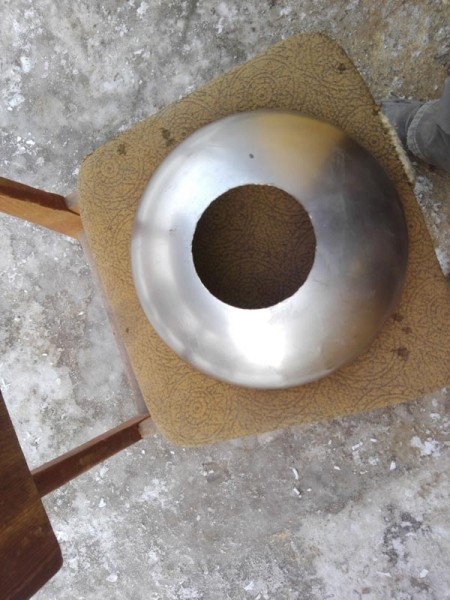

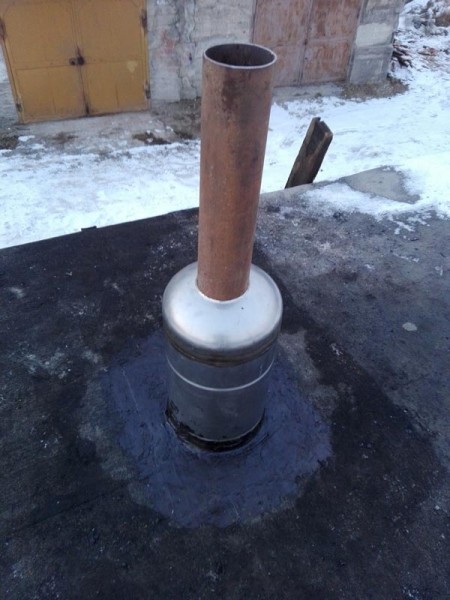

Из металлического бака вырезана крышка для уплотнения трубы дымохода на крыше.

Буржуйка для гаража: чертежи, фото

Дымоход.

Буржуйка для гаража: чертежи, фото

Буржуйка для гаража: чертежи, фото

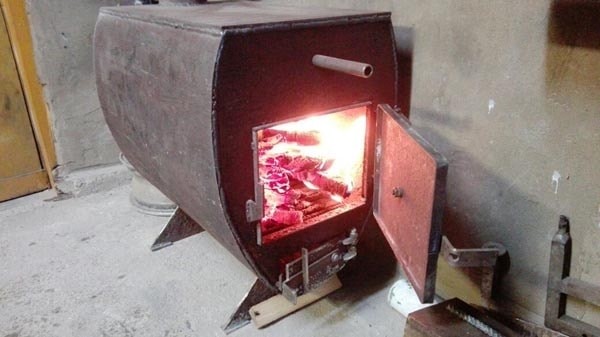

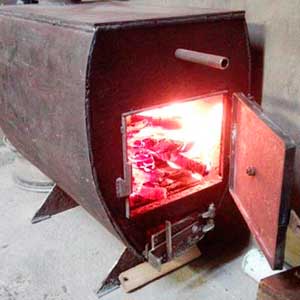

Как утверждает автор, печь буржуйка работает очень хорошо, быстро прогревает гараж, не дымит даже при открытой дверце топки.

Буржуйка для гаража: чертежи, фото
