Багги из ВАЗ своими руками: 39 фото изготовления

Самодельный багги из ВАЗ-2108 своими руками: фото пошагового изготовления багги, размеры рамы, а также видео автора самоделки.

Двигатель и комплектующие от ВАЗ – 2108 практически идеально подходят для постройки самодельных средств передвижения, вездеходов, в том числе и багги. При сборке самоделки без доработок конечно не обойтись, но это не остановило автора, далее смотрим фото изготовления багги из ВАЗа своими руками.

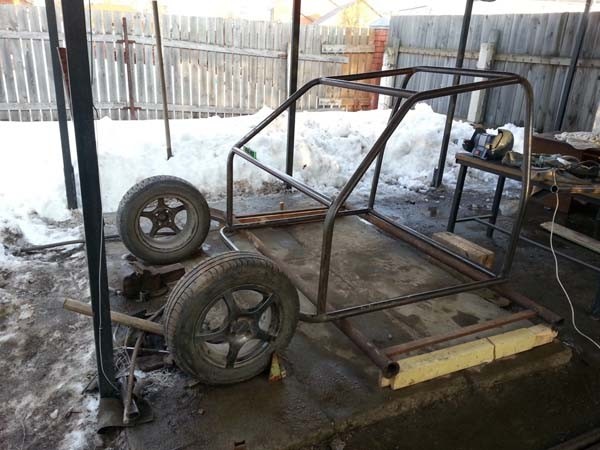

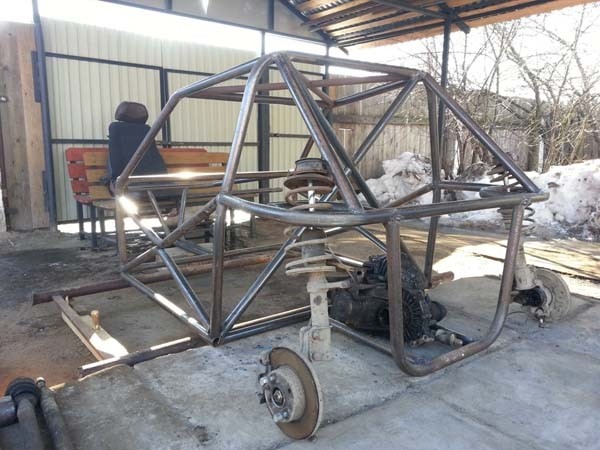

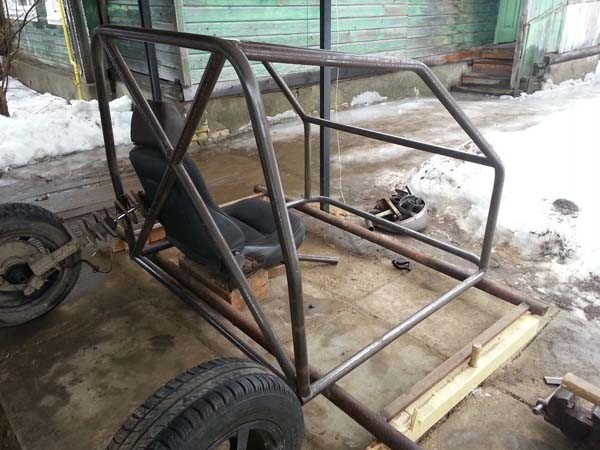

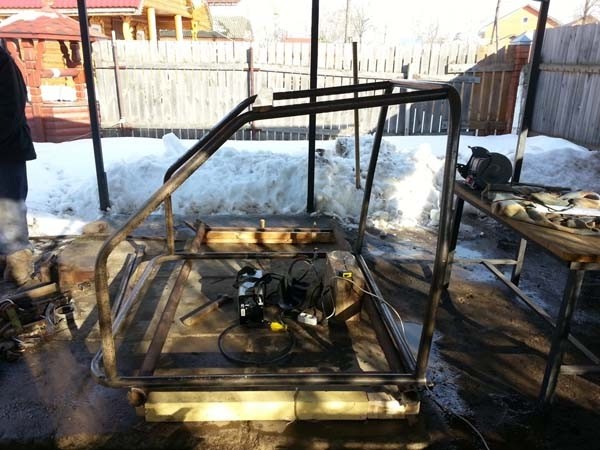

Как и полагается автор начал сборку с рамы будущего багги.

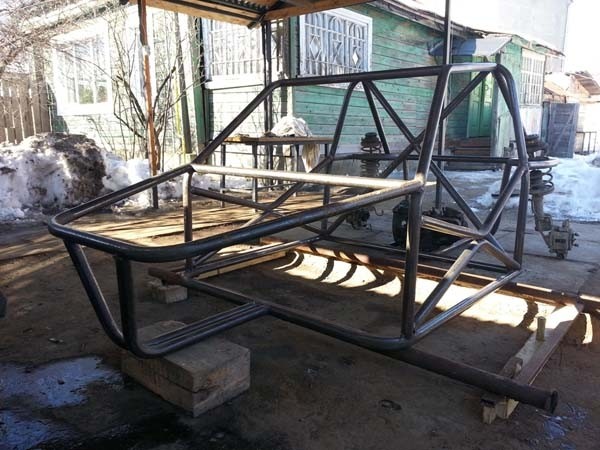

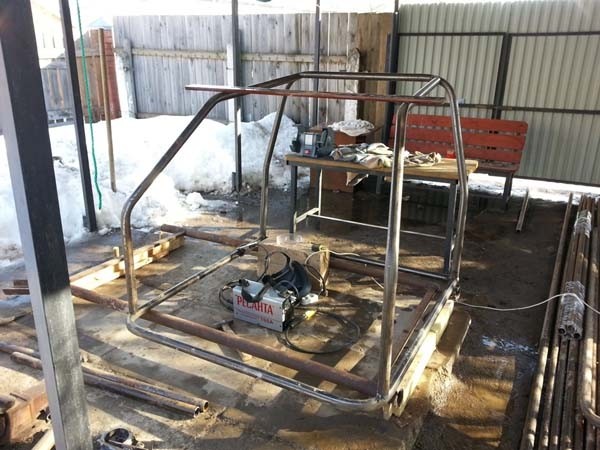

Рама сварена из труб диаметром 40 мм, для изготовления некоторых элементов рамы понадобился трубогиб.

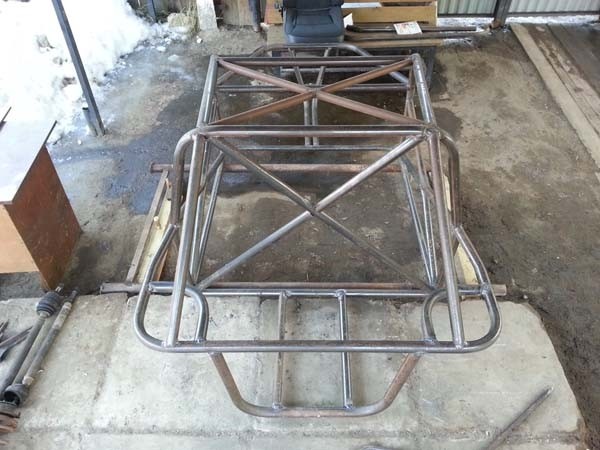

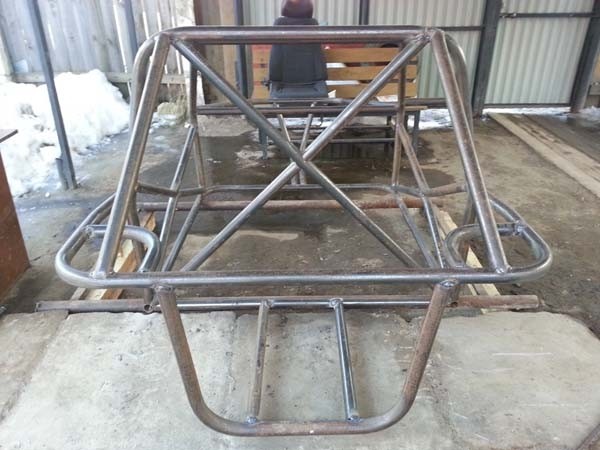

Как и полагается для багги, рама усилена поперечными усилителями из труб, что значительно повышает устойчивость рамы к скручиванию и деформации.

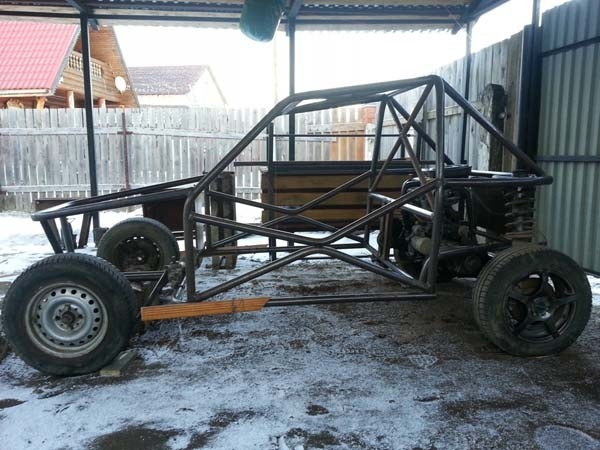

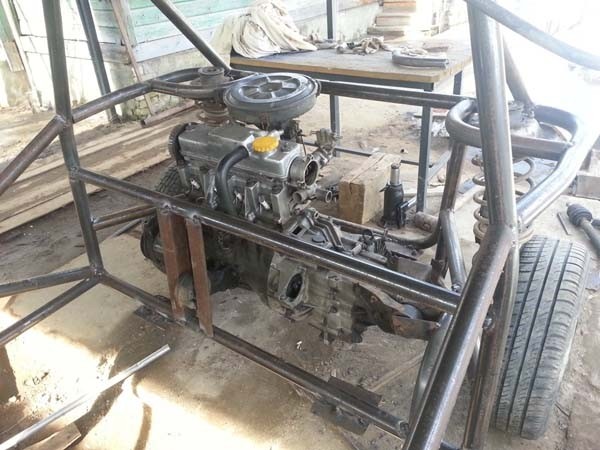

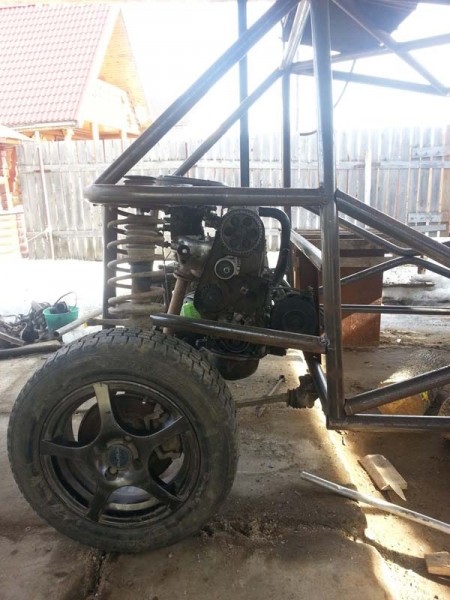

Рама для багги готова, следующий этап примерка и установка двигателя от ВАЗ 2108 на раму багги.

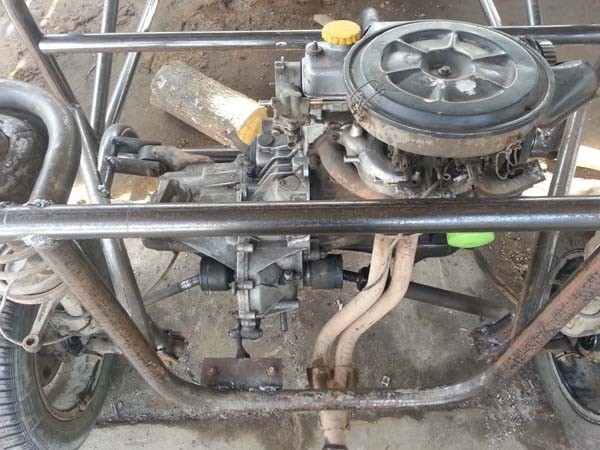

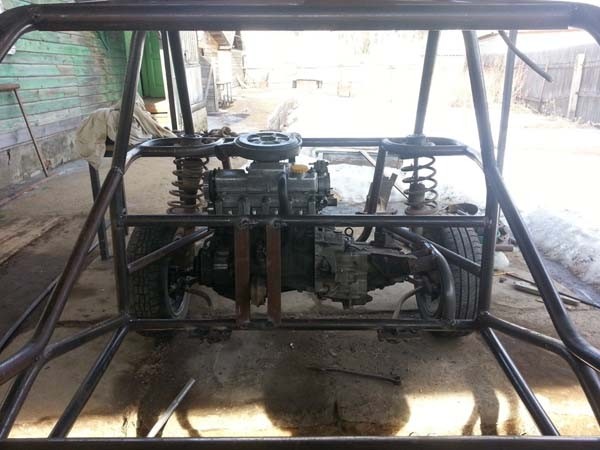

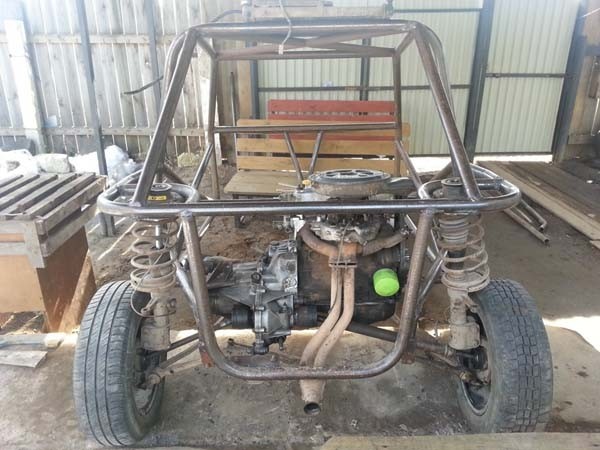

Двигатель расположен поперечно.

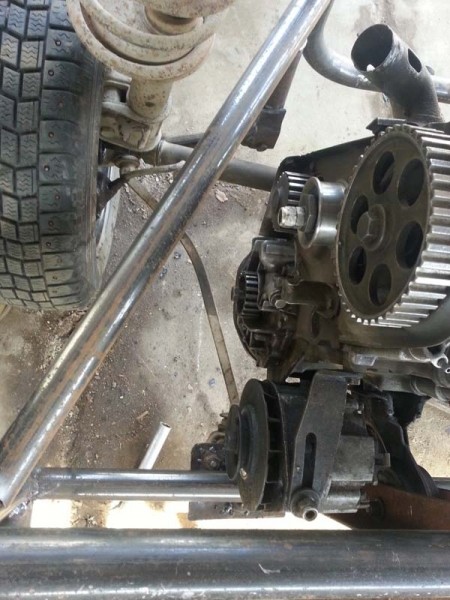

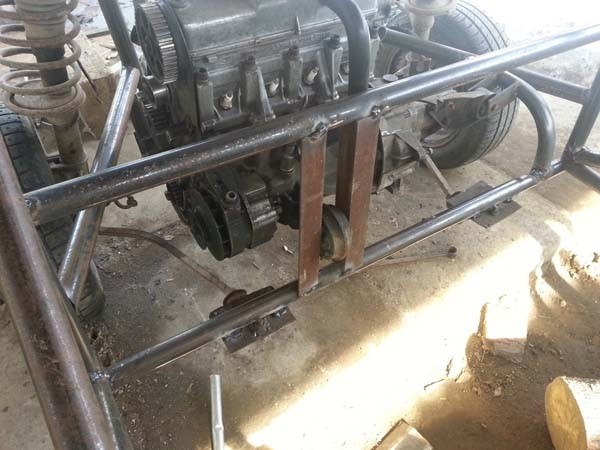

На фото показаны элементы крепления двигателя к раме.

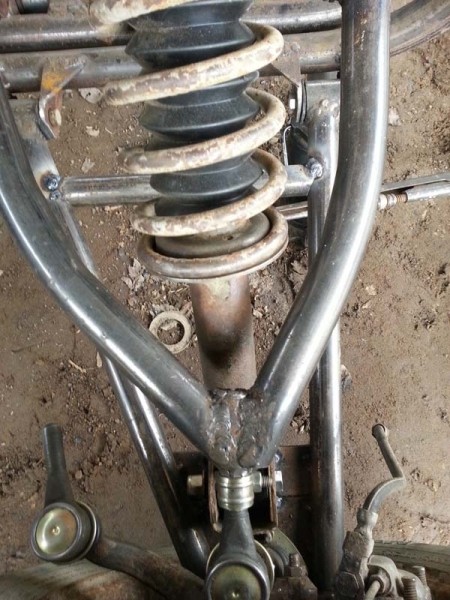

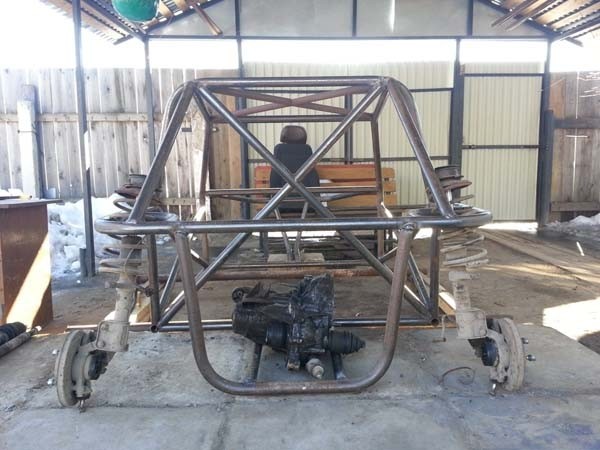

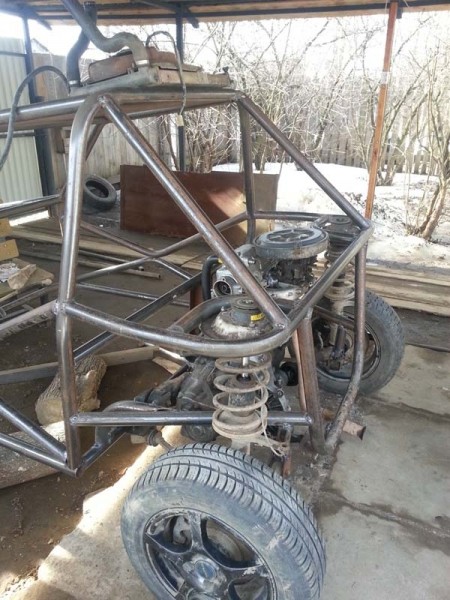

Установка независимой подвески на авто, задняя подвеска макферсон.

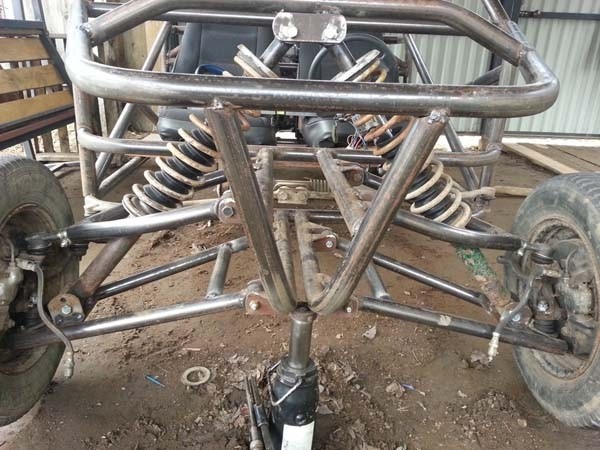

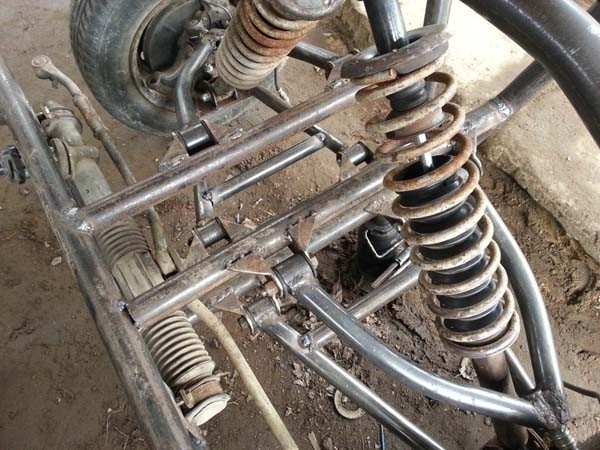

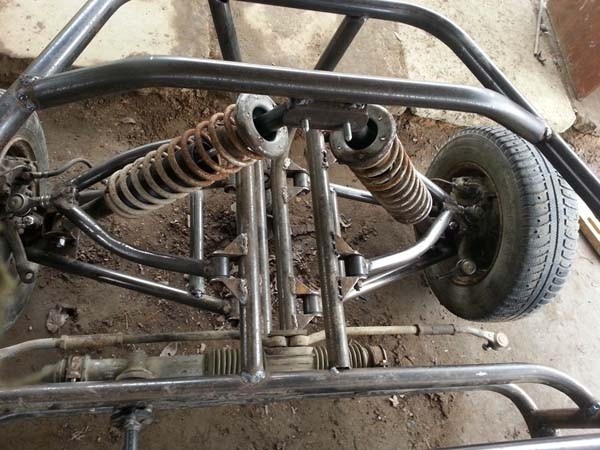

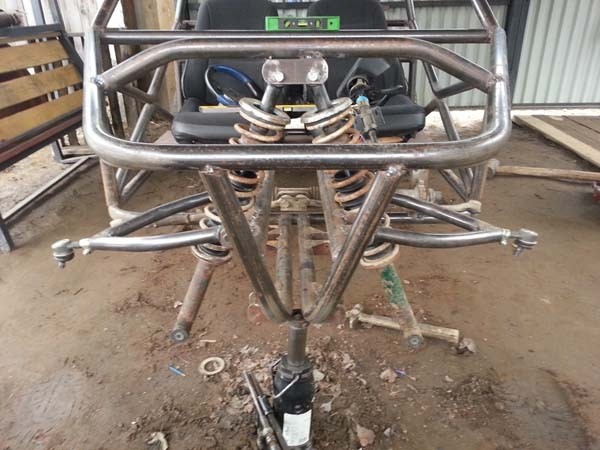

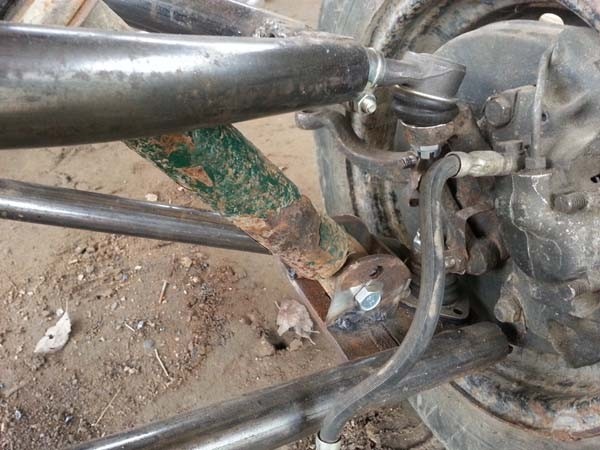

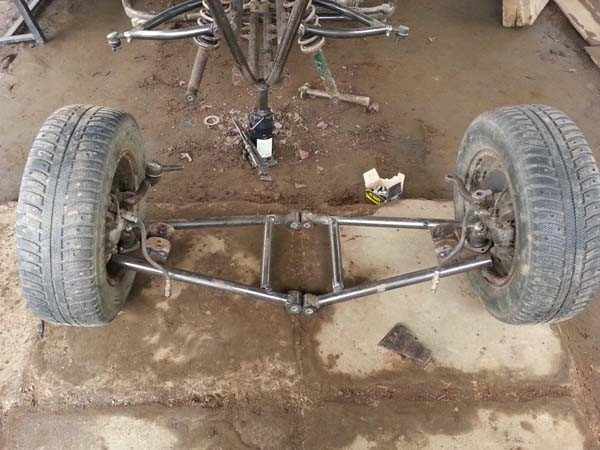

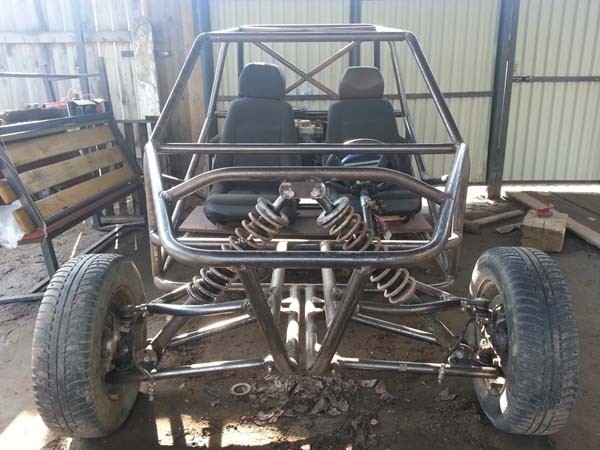

Доработка передней подвески.

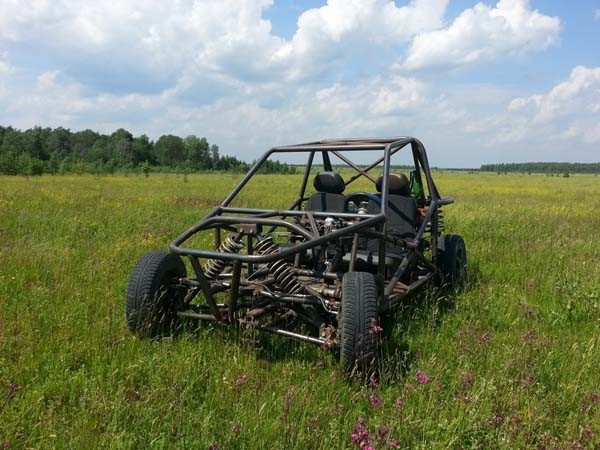

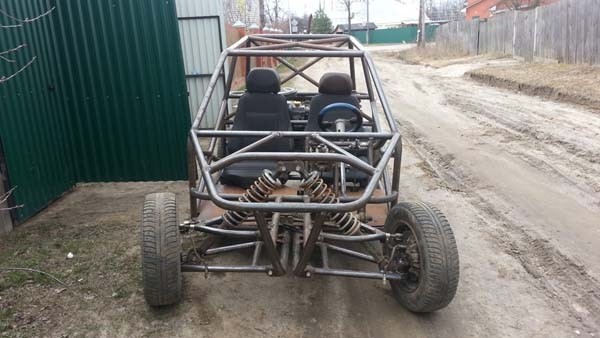

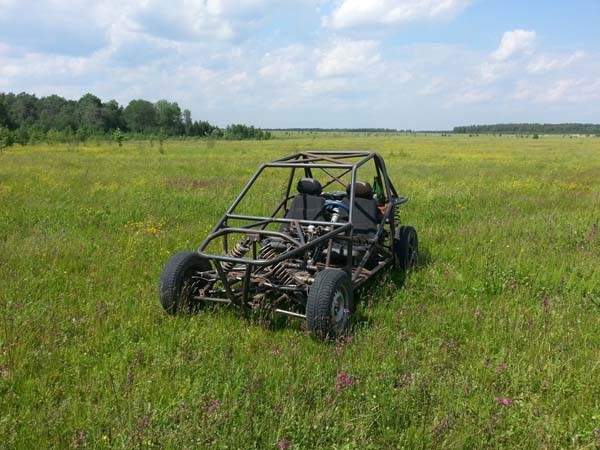

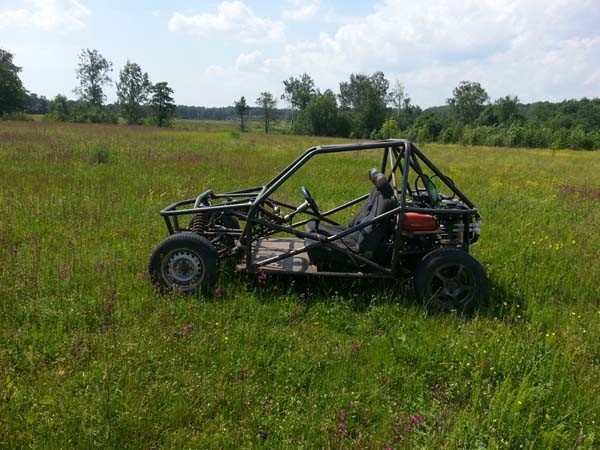

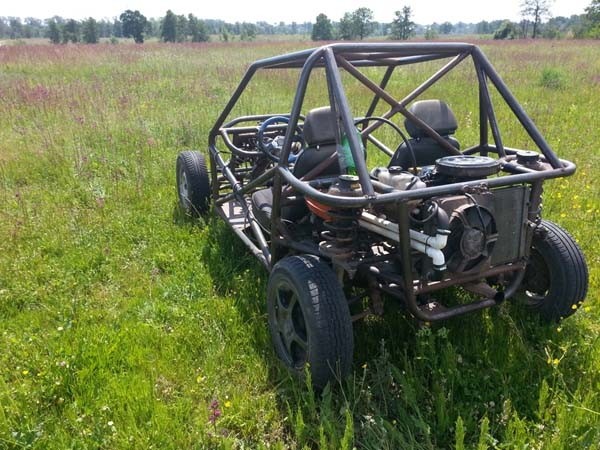

Испытания багги прошёл успешно.

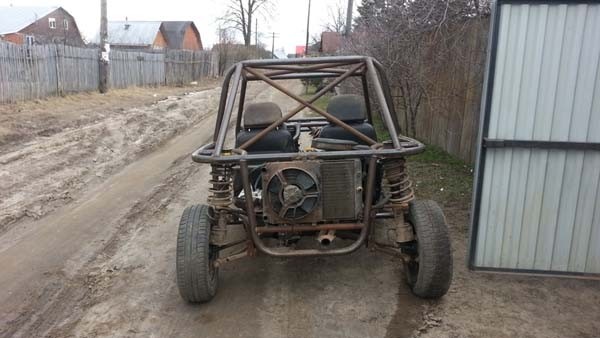

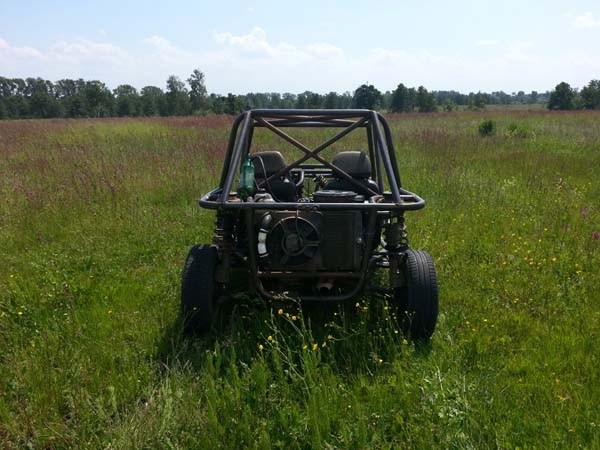

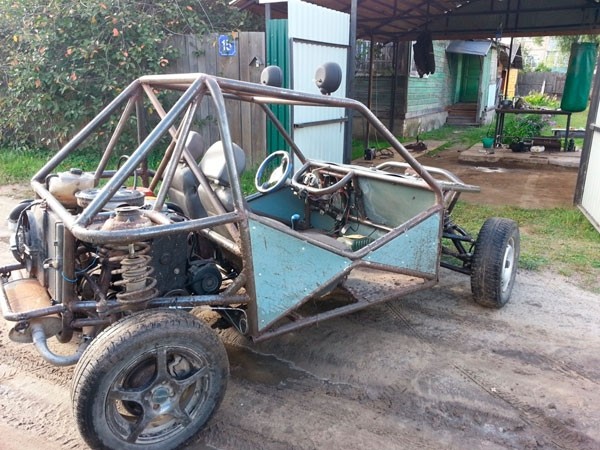

Радиатор системы охлаждения двигателя установлен в задней части авто.

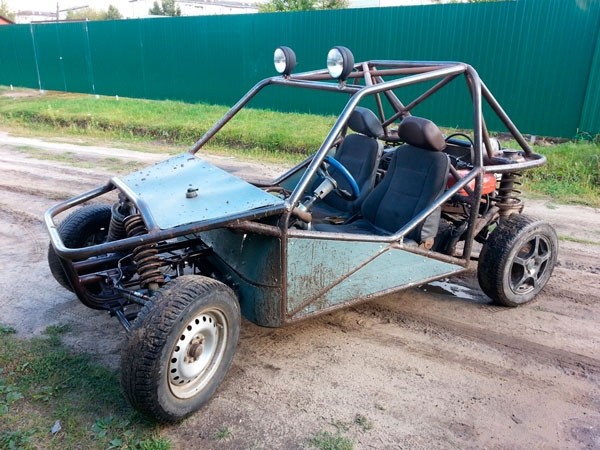

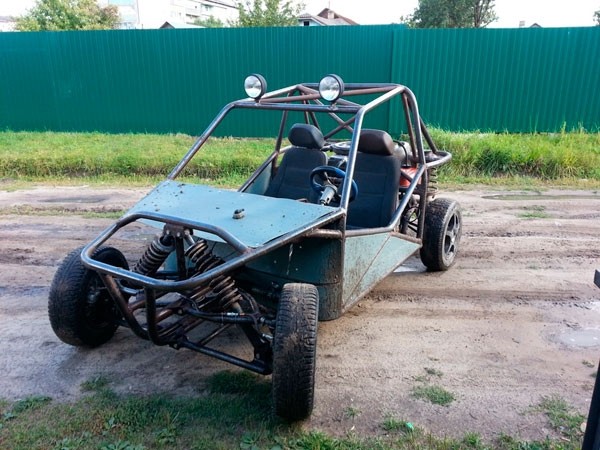

Установлены фары дальнего света.



Габаритные размеры багги:

• Колея автомобиля — 135 см.
• Высота багги 142 см.
• Длина 280 см.
• Клиренс – 25 см.

Более подробно о размерах багги, автор рассказывает в этом видео.

Рекомендую посмотреть интересное видео испытаний багги из ВАЗ от автора самоделки:
