Любое здание, независимо от его предназначения, немыслимо без надежной основы. Возведение фундамента – одна из наиболее важных и естественных задач всего цикла строительства в целом, и этот этап, кстати, часто является одним из самых трудоемких и затратных – нередко до трети сметы уходит именно на него. Но вместе с тем здесь должны быть абсолютно исключены какие-либо упрощения, неразумная экономия на качестве и количестве необходимых материалов, пренебрежение действующими правилами и технологическими рекомендациями.

Армирование ленточного фундамента чертежи

Изо всего разнообразия фундаментных конструкций максимальной популярностью пользуется ленточная, как наиболее универсальная, подходящая для большинства возводимых в сфере частного строительства домов и хозяйственных сооружений. Такое основание отличается высокой надёжностью, но, естественно, при качественном его исполнении. А ключевым условием прочности и долговечности является грамотно спланированное и правильно проведённое армирование ленточного фундамента чертежи и основные принципы устройства которого и станут вопросами рассмотрения в настоящей публикации.

В статье, помимо схем, будет приведено несколько калькуляторов, которые помогут начинающему строителю в выполнении этой достаточно непростой задачи создания ленточного фундамента.

Важные особенности ленточного фундамента

Общие понятия. Преимущества ленточного фундамента

Итак, вкратце, несколько общих понятий об устройстве ленточного фундамента. Сам по себе он представляет сплошную бетонированную полосу, без разрывов на дверные или воротные проёмы, становящуюся основой под возведение всех внешних стен и капитальных внутренних перегородок. Сама лента заглубляется на определенное расчётное расстояние в грунт и одновременно выступает сверху своей цокольной частью. Ширина ленты и глубина ее заложения, как правило, выдерживается единой на всём протяжении фундамента. Такая форма способствует наиболее равномерному распределению всех выпадающих на основание здания нагрузок.

Из общего разнообразия фундаментов для индивидуального строительства чаще всего выбирается именно ленточный

Ленточные фундаменты тоже могут подразделяться на несколько разновидностей. Так, их не только заливают из бетона, но и делают сборными, применяя для этого, например, специальные фундаментные железобетонные блоки, или используя бутовое наполнение. Однако, так как наша статья посвящена армированию, в дальнейшем будет рассматриваться только монолитный вариант фундаментной ленты.

Ленточный фундамент можно отнести к универсальному типу оснований. Такой схеме обычно отдается предпочтение в следующих случаях:

• При возведении домов из тяжелых материалов – камня, кирпича, железобетона, строительных блоков и им подобных. Одним словом, когда требуется равномерно распределить весьма значительную нагрузку на грунт.
• Когда в планах застройщика получить в свое распоряжение полноценный подвал или даже цокольный этаж – только ленточная схема может это позволить.
• При строительстве многоуровневых зданий, с применением тяжелых межэтажных перекрытий.
• Когда участок под застройку характеризуется неоднородностью верхних слоев грунта. Исключение составляют лишь совершенно не устойчивые грунты, когда создание ленточного фундамента становится невозможным или нерентабельным, и есть смысл обратиться к другой схеме. Невозможен ленточный фундамент и в регионах с вечной мерзлотой.

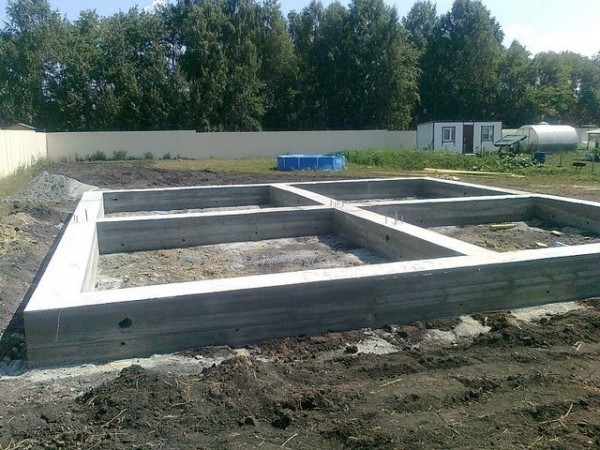

Монолитный ленточный фундамент обладает немалым количеством других преимуществ, к которым можно отнести долговечность, оцениваемую многими десятками лет, относительную простоту и понятность возведения, широкие возможности в плане прокладки инженерных коммуникаций и организации утепленных полов первого этажа. По свои прочностным качествам он не уступает монолитным плитам, и даже превосходит их, требуя при этом меньших затрат материальных средств.

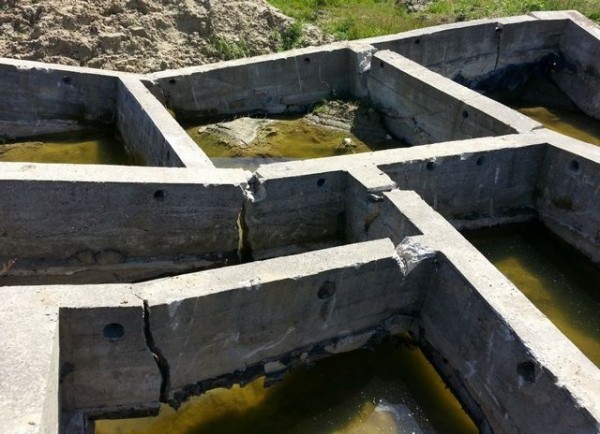

Наглядный пример допущенных грубых ошибок в проектировании фундамента – еще даже не испытав расчетной нагрузки, лента превратилась в гору строительного мусора

Однако, не следует думать, что ленточный фундамент является абсолютно не уязвимой конструкцией. Все перечисленные достоинства будут справедливы лишь в том случае, если параметры возводимого основания для дома будут соответствовать условиям района строительства, расчётной нагрузке, иметь заложенный резерв прочности. А это, в свою очередь, означает, что к проектированию фундамента (любого, кстати) всегда предъявляются особые требования. И армирование ленты в череде этих проблем занимает одну из ключевых позиций.

Ширина ленты фундамента и глубина ее заложения

Это – два ключевых параметра, от которых будет зависеть и сама схема армирования будущей фундаментной ленты.

Цены на арматуру

арматура

Базовыми величинами для строительства ленточного фундамента будут являться ширина ленты и глубина её заложения в грунт

Но степени заглубления в грунт ленточные фундаменты можно разделить на две основных категории:

• Малозаглубленный ленточный фундамент подойдет для строительства каркасных сооружений, небольших загородных домов и хозяйственных построек, при условии достаточно стабильного, плотного грунта на участке. Подошва ленты располагается выше границы промерзания грунта, то есть обычно не опускается ниже 500 мм без учета цокольной части.
• Для зданий, возводимых из тяжелых материалов, а также на участках, где состояние грунта не отличается стабильностью, требуется лента глубокого заложения. Ее подошва уже опускается ниже уровня промерзания грунта, как минимум на 300÷400 мм, а при наличии в планах строительства еще и цокольного этажа (подвала) – еще ниже.

Понятно, что высота фундаментной ленты в целом, в том числе и глубина ее залегания – отнюдь не произвольные величины, а параметры, которые получаются в результате тщательно проведенных расчетов. При проектировании учитывается целый массив исходных данных: тип грунтов на участке, степень их стабильности как в поверхностных слоях, так и изменение структуры по мере углубления; климатические особенности региона; наличие, расположение и другие особенности грунтовых водоносных горизонтов; сейсмические характеристики местности. Плюс к этому накладывается специфика планируемого к возведению здания – общая нагрузка, как статическая, создаваемая только массой конструкции (естественно, с учетом всех ее составляющих элементов), так и динамическая, вызываемая и эксплуатационными нагрузками, и всевозможными внешними воздействиями, в том числе ветровыми, снеговыми и другими.

Правильный расчет ленточного фундамента – вопрос слишком серьёзный, чтобы, не имея соответствующей подготовки, проводить его самостоятельно

Исходя из вышесказанного уместно будет сделать одно важное замечание. Принципиальная позиция автора этих строк заключается в том, что расчет базовых параметров фундаментной ленты – не терпит дилетантского подхода.

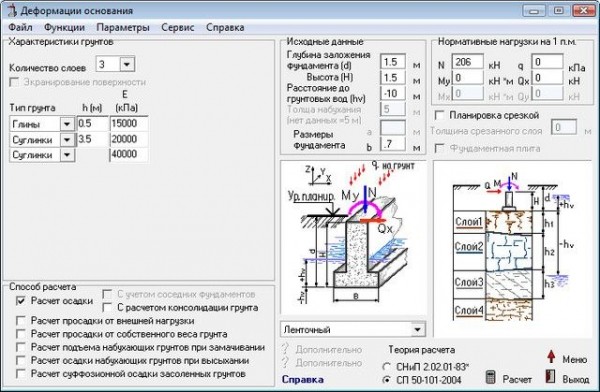

Несмотря на то что в интернете можно отыскать немало онлайн-приложений для проведения подобных расчетов, вопрос проектирования фундамента все же правильнее будет доверить специалистам. При этом нисколько не оспаривается корректность предлагаемых программ расчета – многие из них в полной мере соответствуют действующим СНиП и способны действительно выдать точные результаты. Проблема лежит в несколько иной плоскости.

Суть в том, что любая, даже самая совершенная программа расчета, требует внесения точных исходных данных. А вот в этом вопросе без специальной подготовки обойтись невозможно. Согласитесь, что правильно оценить геологические особенности участка под строительство, учесть все нагрузки, выпадающие на фундаментную ленту, причем – с разложением их по осям, предусмотреть все возможные динамические изменения – непрофессионалу просто не по силам. А ведь каждый исходный параметр имеет значение, и недооценка его вполне может затем «сыграть злую шутку».

Правда, если планируется возведение небольшого дачного домика или же хозяйственной постройки, то приглашение специалиста-проектировщика может показаться избыточной мерой. Что ж, на свой страх и риск хозяин может возвести малозаглубленный ленточный фундамент, воспользовавшись, например, примерными параметрами, которые приведены в таблице ниже. Для легких построек сильно заглубленная лента не требуется (большое заглубление может сыграть даже отрицательную роль, из-за приложения касательных сил при морозном вспучивании грунта). Как правило, в таких случаях ограничиваются максимальной глубиной расположения подошвы в 500 мм.

Тип возводимого здания	Сарай, баня, хозяйственные постройки, небольшой гараж	Одноэтажный дачный домик, в том числе — с мансардой	Одно- или двухэтажный коттедж, рассчитанный на постоянное проживание	Двух или трехэтажный особняк
Среднее значение нагрузки на грунт, кН/м ²	20	30	50	70
ТИПЫ ГРУНТОВ	РЕКОМЕНДУЕМАЯ ГЛУБИНА	ЗАЛОЖЕНИЯ ЛЕНТЫ	(БЕЗ УЧЕТА ЦОКОЛЬНОЙ	ЧАСТИ ФУНДАМЕНТА)
Выраженно каменистый грунт, опока	200	300	500	650
Плотная глина, суглинок, не распадающийся после сжатия усилием ладони	300	350	600	850
Слежавшийся сухой песок, супесь	400	600	Обязателен профессиональный расчет фундамента	Обязателен профессиональный расчет фундамента
Мягкий песок, илистый грунт или супесь	450	650	Обязателен профессиональный расчет фундамента	Обязателен профессиональный расчет фундамента
Очень мягкий песок, илистый грунт или супесь	650	850	Обязателен профессиональный расчет фундамента	Обязателен профессиональный расчет фундамента
Торфяник	Требуется иной тип фундамента	Требуется иной тип фундамента	Требуется иной тип фундамента	Требуется иной тип фундамента

Еще раз подчеркнём –это лишь усредненные значения, которые нельзя рассматривать как истину в последней инстанции. В любом случае, если самодеятельный строитель пользуется подобными источниками, определенный риск он принимает на свою ответственность.

Теперь – о ширине фундаментной ленты.

Здесь также есть свои особенности. Во-первых, для обеспечения жёсткости конструкции фундамента принято придерживаться правила, что общая высота ленты должна как минимум вдвое превосходить ее ширину – но это правило соблюсти несложно. А второе – ширина ленты в области подошвы должна быть такой, чтобы распределенная нагрузка была меньше рассчитанных параметров сопротивления грунта, естественно, еще и с определенным конструктивным запасом. Одним словом, фундаментная лента с полной нагрузкой должна стоять стабильно, не проседая в грунт. В целях экономии материалов нередко для повышения площади опоры подошву ленточного фундамента делают с уширением.

Наверное, нет смысла приводить здесь формулы и табличные значения сопротивления грунтов для проведения самостоятельных вычислений. Причина – та же: не столько сложность в выполнении расчетов, сколько проблемы с корректным определением исходных параметров. То есть опять же лучше по таким вопросам обратиться к профессионалам.

Ну а если строится легкое сооружение или дачный домик, то можно руководствоваться тем, что ширина ленты должна быть как минимум на 100 мм больше толщины возводимых стен. Как правило, при самостоятельном планировании фундамента берут круглые значения, кратные 100 мм, обычно начиная от 300 мм и выше.

Армирование фундаментной ленты

Если проектированием ленточного фундамента занимается специалист, то готовый чертеж будет, безусловно, включать не только линейные параметры самого бетонного пояса, но и характеристики армирования – диаметр арматурных прутов, их количество и пространственное расположение. Но в том случае, когда принимается решение о самостоятельном возведении основания под здание, при планировании конструкции необходимо учитывать определенные правила, установленные действующими СНиП.

Цены на цемент

цемент

Какая арматура подойдёт для этих целей?

Для правильного планирования необходимо хотя бы немного разбираться в сортаменте арматуры.

Существует несколько критериев классификации арматуры. К ним можно отнести:

• Технология производства. Так, арматура бывает проволочной (холоднокатаной) и стержневой (горячекатаной).
• По типу поверхности арматурные пруты различаются на гладкие и имеющие периодический профиль (рифление). Профильная поверхность арматуры обеспечивает максимальный контакт с заливаемым бетоном.

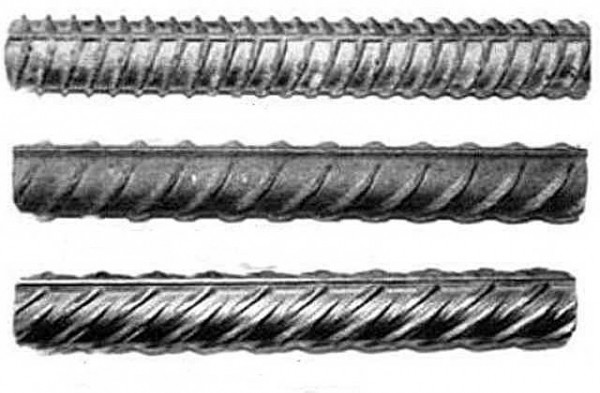

Арматурные пруты с периодическим профилем (сверху вниз): кольцевым, серповидным, смешанным

• Арматура может быть предназначена для обычных или предварительно напрягаемых железобетонных конструкций.

Для создания армирующей конструкции ленточного фундамента, как правило, применяют арматуру, выпускаемую в соответствии с ГОСТ 5781. Этот стандарт включает горячекатаные изделия, предназначенные для армирования обычных и предварительно наряженных конструкций.

В свою очередь, эта арматура распределяется по классам, от A-I до A-VI. Различие главным образом заключается в сортах используемой для производства стали и, стало быть, в физико-механических свойствах изделий. Если в арматуре начальных классов применяется низкоуглеродистая сталь, то в изделиях высоких классов параметры металла приближаются к легированным сталям.

Все характеристики классов арматуры знать при самостоятельном строительстве необязательно. А самые важные показатели, которые будут влиять на создание арматурного каркаса – приведены  в таблице. В первом столбце показаны классы арматуры по двум стандартам обозначения. Так, в скобках вынесено обозначение  классов, цифровое обозначение которых показывает предел текучести применяемой для производства арматуры стали – при приобретении материала в прайс-листе могут оказаться и такие показатели.

Класс арматуры по ГОСТ 5781	Марка стали	Диаметры прутов, мм	Допустимый угол изгиба в холодном состоянии и минимальный радиус кривизны при изгибе (d – диаметр прута, D – диаметр оправки для изгиба)
A-I (A240)	Ст3кп, Ст3сп, Ст3пс	6÷40	180º; D=d
A-II (A300)	Cт5сп, Ст5пс	10÷40	180º; D=3d
-«-	18Г2С	40÷80	180º; D=3d
AC-II (АC300)	10ГТ	10÷32	180º; D=d
A-III (A400)	35ГС, 25Г2С	6÷40	90º; D=3d
-«-	32Г2Рпс	6÷22	90º; D=3d
A-IV (A600)	80С	10÷18	45º; D=5d
-«-	20ХГ2Ц, 20ХГ2Т	10÷32	45º; D=5d
A-V (A800)	23Х2Г2Т, 23Х2Г2Ц	10÷32	45º; D=5d
A-VI (A1000)	22Х2Г2АЮ, 20Х2Г2СР, 22Х2Г2Р	10÷22	45º; D=5d

Обратите внимание на последний столбец, в котором указаны допустимые углы изгиба и диаметры кривизны.  Это важно с той точки зрения, что при создании армирующей конструкции приходите изготавливать гнутые элементы – хомуты, вставки, лапки и т.п. При изготовлении кондукторов, оправок или иных приспособлений для гнутья необходимо ориентироваться на эти значения, так как уменьшение радиуса изгиба или превышение угла может привести к потере арматурой своих прочностных качеств.

Пруты класса A-I выпускаются в гладком исполнении. Все остальные классы (за некоторыми исключениями, которые, впрочем, больше зависят от индивидуальных требований заказчика) – с периодическим профилем.

Для ленточного фундамента в частном строительстве оптимальным выбором будет арматура класса A-III, в крайнем случае — A-II, диаметром 10 мм и выше.

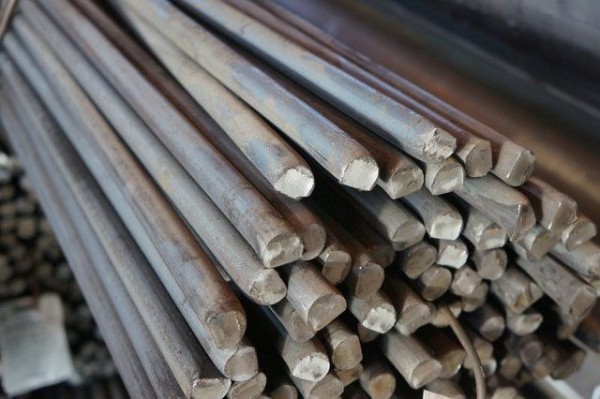

Гладкие пруты класса A-I – отлично подойдут для изготовления хомутов, необходимых для придания объемности создаваемой арматурной конструкции

Для конструкционных элементов армопояса (хомутов, перемычек) удобно использовать гладкий прут класса A-I, диаметром 6 или 8 мм. Применение арматуры более высоких классов – невыгодно, по причине большой её стоимости при явной невостребованности в столь высоких физико-технических показателях.

«Классическая» схема армирования фундаментной ленты. Количество продольных прутов

Для начала – рассмотрим типовую схему армирования прямых участков ленты фундамента.

Наиболее часто применяемая схема армирования прямых участков ленточных фундаментов неглубокого заложения

В основе лежит прямоугольник, с обязательными уровнями армирования сверху и снизу, выполненными из продольной арматуры (поз. 1), которые соединены между собой горизонтальными поперечными (поз. 2) и вертикальными арматурами, создающими тем самым своеобразную «коробчатую» конструкцию. Такое расположение поясов позволяет максимально компенсировать две основные разнонаправленные силы: от общей нагрузки, создаваемой зданием, и от морозного вспучивания грунта. При этом центральная часть ленты нагружается меньше всего, и если фундамент имеет общую высоту до 800 мм, то двух поясов чаще всего бывает достаточно.

При более высоких лентах применяют расположение продольных поясов в три и более ярусов. Но, как уже говорилось, подобные фундаменты рассчитывать самостоятельно – довольно рискованное занятие.

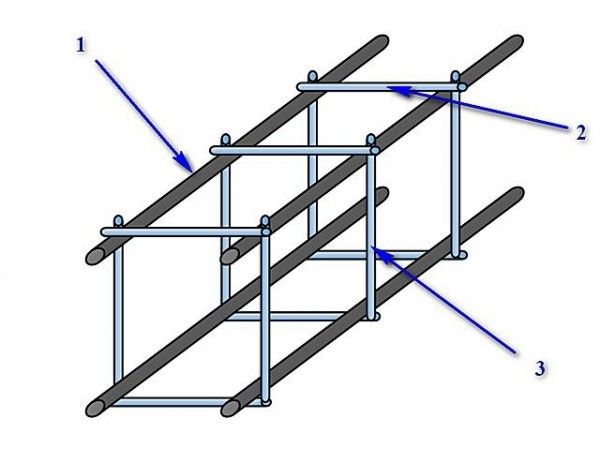

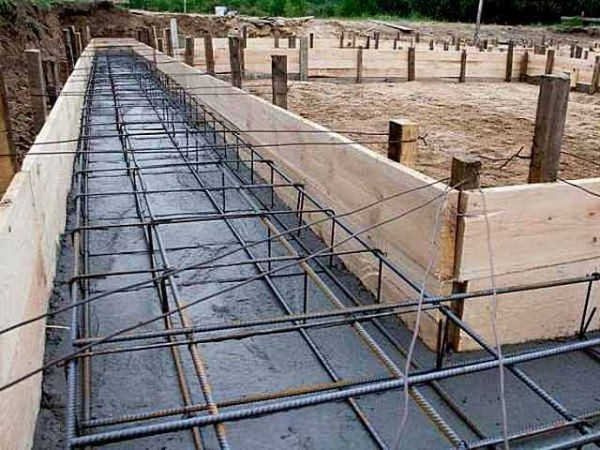

На иллюстрации показано увязывание продольных прутов в объемную конструкцию с использованием отрезков арматуры. Такой подход – вполне допустим, однако, не отличается удобством. Работа пойдет намного быстрее и качественнее, если заранее на кондукторе готовить хомуты по размерам армопояса, а потом уже увязывать все детали в общую конструкцию.

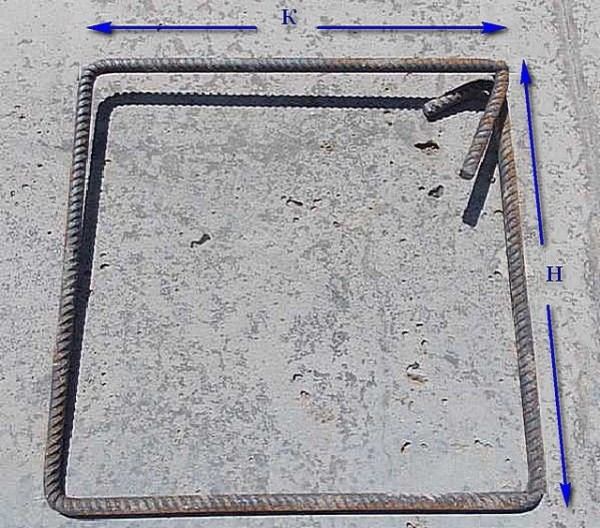

Использование заранее подготовленных хомутов примерно такого типа существенно упростит сборку объемного арматурного каркаса

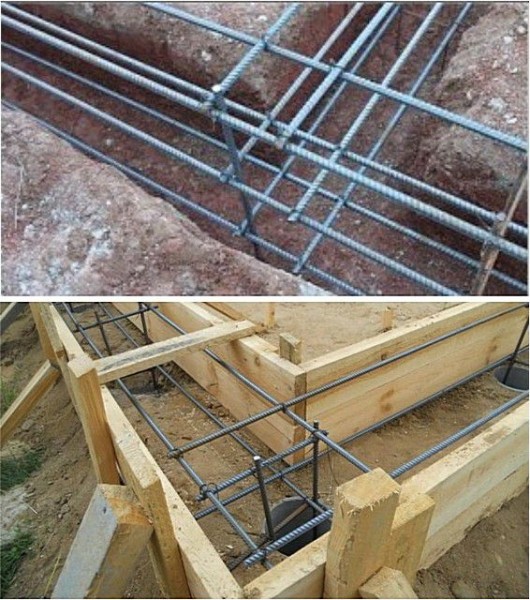

Обратите внимание на иллюстрацию, на которой стрелками показаны два размера: Н – высота пояса армирования и К – его ширина. Следует правильно представлять, что это вовсе не высота и ширина ленты. Металлические детали фундамента в обязательном порядке должны быть защищены от кислородной коррозии слоем бетона. Согласно СНиП минимальный слой составляет 10 мм, но для ленточного фундамента оптимальным будет 50 мм до края бетонной конструкции. Это необходимо учесть при планировании, а уже в ходе монтажа соблюсти необходимые просветы между арматурой и опалубкой помогут нехитрые приспособления. Так, задать нужное расстояние от донной части опалубки можно, подложив обломки кирпичей или установив под нижние прутья специальные пластиковые стойки.

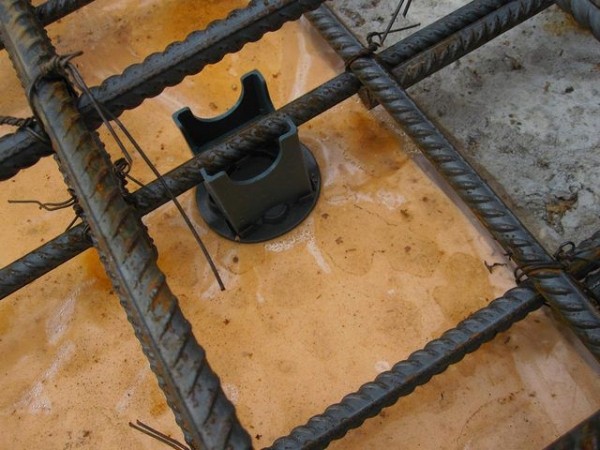

Такие пластиковые стойки задают необходимый просвет от дна опалубки до пояса армирования

А требуемый просвет от боковых стенок опалубки можно соблюсти, если использовать специальный фиксаторы-«звездочки» которые просто надеваются на арматурные прутья.

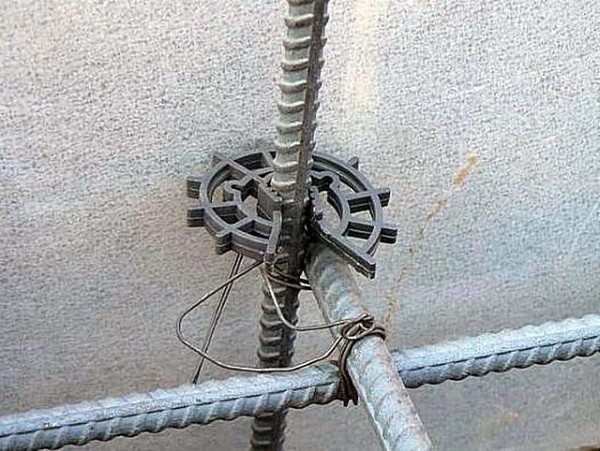

Фиксатор-«звездочка», задающий положение арматурного прута относительно стенок опалубки

Теперь – плотнее к вопросу, сколько все же потребуется прутов продольной арматуры, и какого диаметра они должно быть.

Некоторые рекомендации по применению арматуры того или иного диаметра приведены в таблице:

Участок применения арматуры	Минимальный диаметр арматуры
Продольные рабочие арматуры на прямолинейных участках длиной не более 3 метров	10 мм
То же, но при длине участка, превышающей 3 метра	12 мм
Поперечная арматура и хомуты сжатых элементов конструкции.	Не меньше 0,25 от диаметра рабочей арматуры, и при этом – не менее 6 мм
Поперечная арматура и хомуты в районе изгибаемых вязаных каркасов	6 мм
Хомуты для ленточного вязаного каркаса высотой не более 800 мм	6 мм
То же, но при высоте вязаного каркаса более 800 мм	8 мм

Ну а количество продольных прутов, необходимое для обеспечения расчетной прочности фундаментной ленты, напрямую зависит от ее размеров и от диаметра используемой арматуры. В соответствии с действующими требованиями СНиП, общая площадь сечения прутов продольного армирования должна составлять не менее 0,1% от площади поперечного сечения ленты. Исходя из этого, несложно произвести необходимый расчет. Чтобы читателю это было сделать еще легче – ниже размещен соответствующий калькулятор.

После проведения расчетом может оказаться, что для армирования достаточно даже двух или трех прутьев. Однако, при ширине фундаментной ленты более 150 мм и высоте более 300 мм рекомендуется все же размещать два пояса продольного армирования по два прута в каждом – так, как показано на схеме. При этом калькулятор поможет определиться с минимальным значением диаметра – возможно, увеличивая количество прутьев до 4-х штук, можно в целях экономии применить более тонкую арматуру. Правда, не забываем при этом рекомендации размещенной выше таблицы.

Если получилось четное значение, превышающее 4 прута, то арматуру рекомендуется распределить на три пояса, расположив средний по центру между верхним и нижним. Если же получено нечетное количество, пять и более штук, то непарным прутом есть смысл усилить нижний ярус армирования – именно там к фундаментной ленте прикладываются самые высокие изгибающие нагрузки.

Еще одно правило: требованиями СНиП установлено, что расстояние между соседними элементами продольного армирования не должно превышать 400 мм.

Связывание прутов продольного армирования в объемную конструкцию производится с помощью заготавливаемых хомутов. Для их изготовления обычно сооружается специальное приспособление – его несложно собрать на верстаке или на отдельной подставке.

Хорошему мастеру собрать такое или подобное ему устройство для гибки арматуры – не составит большого труда

Шаг установки хомутов тоже подчиняется определенным правилам. Так, он не должен быть более ¾ высоты фундаментной ленты, и вместе с тем – не превышать 500 мм. На участках усиления – на углах и примыканиях стен, хомуты устанавливаются еще чаще – об этом будет рассказано ниже.

Если на прямом участке есть необходимость соединения двух прутов арматуры, расположенных по одной линии, то между ними делается нахлест величиной не менее 50d (d – диаметр арматурного прута). В приложении к наиболее часто используемым диаметрам, 10 и 12 мм, такой нахлест составит от 500 до 600 мм. Кроме того, на этом участке желательно установить и дополнительный хомут.

Соединение арматуры и хомутов в единую конструкцию производится путем увязывания с использованием стальной оцинкованной проволоки.

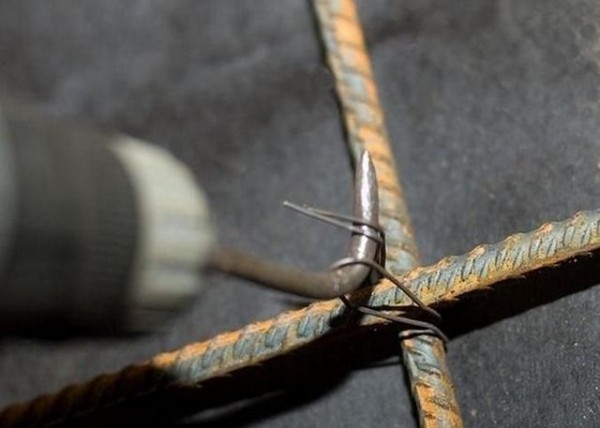

Монтаж арматурного каркаса производится путем связывания с помощью проволочных скруток

Даже если в личном распоряжении есть сварочный аппарат, а сам хозяин считает себя достаточно опытным сварщиком, все равно армирующая конструкция должна выполняться путём проволочных скруток. Плохо проваренное соединение, а еще хуже – перегрев арматуры приведут к резкому снижению прочностных характеристик создаваемой конструкции. Недаром к свариванию армирующих конструкций в промышленном строительстве допускаются только специалисты высшей квалификации. А кроме того, необходимо еще и использование специализированной арматуры, в обозначении класса которой присутствует индекс «С» — сварочная.

На вопросах практической вязки арматурного каркаса в данной публикации останавливаться не будем – эта тема заслуживает отдельного рассмотрения.

Армирование сложных участков каркасной конструкции

Если с монтажом каркаса на прямых участках армирующего пояса ленточного фундамента все достаточно понятно, то на сложных участках очень часто многие допускают ошибки. Свидетельство тому – многочисленные фотографии, опубликованные в интернете, на которых хорошо видно, что два сходящихся в углу или примыкающих друг к другу каркаса просто связаны проволочными скрутками в точках пересечения арматуры.

К сожалению, подобные демонстрации явно ошибочно армированных углов и примыканий «гуляют» по интернету, и многими  неопытными строителями воспринимаются в качестве образца для подражания

Неправильно смонтированные узлы соединения или примыкания арматурных поясов ведут к тому, что нарушается равномерность распределения по осям выпадающей на фундамент нагрузки, что в дальнейшем вполне может закончиться появлением трещин или даже разрушением ленты на этих участках. Существуют определённые схемы армирования подобных узлов – они будут рассмотрены ниже в таблице.

Основные схемы армирования углов и участков примыкания

(На схемах бордовым цветом показана граница ленты фундамента, темно-серым – пруты продольной арматуры, голубым – хомуты каркасной конструкции. Дополнительно различными цветами будут выделяться отдельные специфические элементы узла усиления, что оговаривается в текстовой части. Все иллюстрации даны в миниатюре, которые можно увеличивать кликом мышкой).

Схема армирования углов и примыканий	Краткое описание схемы

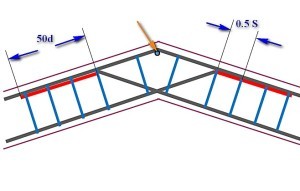

УСИЛЕНИЕ НА УЧАСТКАХ ТУПОУГОЛЬНОГО ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ ФУНДАМЕНТНОЙ ЛЕНТЫ
	При необходимости выполнить тупоугольное изменение направления ленты фундамента, при условии, что угол превышает 160 градусов, особого усиления можно не предусматривать. Продольные арматуры изгибаются под нужным углом. Шаг установки хомутов (S) практически не изменяется. Единственная особенность – два хомута ставятся рядом в точке изгиба арматуры, расположенной на внутреннем контуре пояса.
	Схожая, казалось бы, ситуация, но угол изменения направления хоть и тупой, но составляет менее 160 градусов. Схема усиления уже иная. Арматурный прут, идущий по внешнему обводу каркаса, просто изгибается в соответствии с нужным направлением. Сходящиеся же но внутреннему контуру к углу прутья делаются длиннее, так, чтобы они пересеклись между собой, достигли противоположной стороны пояса армирования, и закончились на нем изогнутыми под нужным углом лапами (выделены красным цветом). Длина этой изогнутой части-лапы составляет не менее 50d (d – диаметр продольного арматурного прута). Лапы увязываются с внешним прутом армирования, причем шаг установки хомутов на этом участке уменьшается вдвое. В вершине угла на внешнем обводе дополнительно устанавливается вертикальный отрезок арматуры (показан оранжевой стрелкой).

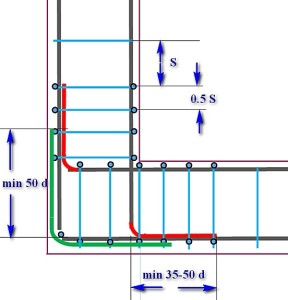

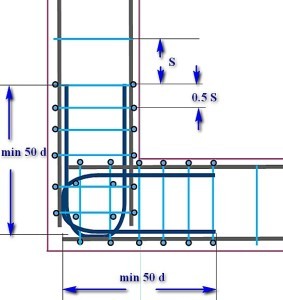

УСИЛЕНИЕ НА ПРЯМЫХ УГЛАХ АРМИРУЮЩЕГО КАРКАСА

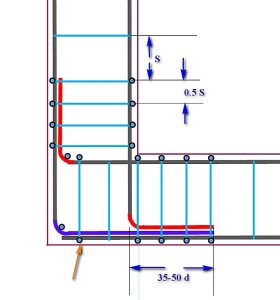

	Схема с одним большим захлестом и двумя «лапками». Сходящиеся по внутреннему контуру каркаса продольные арматуры пересекаются между собой, доходят до противоположных стенок опалубки, где изгибаются с образованием «лапок» (показаны красным цветом), расположенных в расходящихся направлениях. Минимальная длина «лапок» — от 35 до 50d. Одна арматура на внешнем контуре обрезается в углу, а вторая, перпендикулярная ей – изгибается с образованием большого нахлеста (показан фиолетовым цветом), который должен иметь такую длину, чтобы по крайней мере полностью перекрывать «лапку». Вся конструкция увязывается с помощью хомутов, шаг которых не должен превышать половину расчетного – 1/2S. Вершина угла изгиба дополнительно усиливается вертикальной арматурой.
	Схема, схожая с предыдущей. Продольные арматуры так же заводятся и изгибаются «лапками», а вместо нахлеста по внешнему контуру армирования установлена L-образная вставка (показана зелёным цветом). Длина каждой из сторон этой вставки – минимум 50d. Увязка узла – с применением хомутов, установленных с уменьшенным вдвое шагом. Остальное – понятно по схеме.
	Схема, удобная в том случае, когда каркасы на каждую сторону вяжутся отдельно, а затем укладываются в опалубку. В данном случае пересечение и увязка каркасов в общую конструкцию производится с помощью U-образных вставок (показаны темно-синим цветом). Длина «рогов» каждой из таких накладок – не менее 50d. Традиционно на участке усиления шаг установки хомутов уменьшается в два раза от расчетного. Обратите внимание на дополнительное усиление области пересечения U-образных вставок вертикальной арматурой.

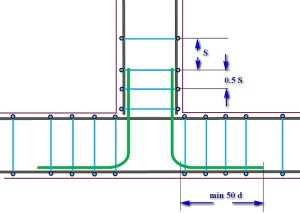

УСИЛЕНИЕ НА УЧАСТКАХ БОКОВОГО ПРИМЫКАНИЯ ФУНДАМЕНТНОЙ ЛЕНТЫ
	Продольные арматуры основной фундаментной ленты на участке примыкания не прерываются. Продольные арматуры примыкающей ленты пересекаются c внутренним контуром армирования, достигают внешней стороны опалубки и изгибаются «лапками» (красный цвет), которые располагаются в сходящихся направлениях. Увязка хомутами с уменьшенным вдвое шагом, и плюс к этому дополнительно увязывается участок пересечения сходящихся «лапок» с внешней продольной арматурой основной ленты. Длина «лапок» – минимум 50d.
	Схема, удобная при отдельной сборке примыкающих друг к другу арматурных каркасов. Каркас основной ленты не прерывается, а каркас примыкающей – заканчивается по линии пересечения.   Связывание в единую конструкцию осуществляется с помощью L-вставок (зеленый цвет), которые соединяют продольные арматуры примыкающей ленты с внешним контуров основной. Длина стороны такой вставки – минимум 50d. Все хомутовые соединения устанавливаются и увязываются с уменьшенным вдвое шагом.
	Схема усиления участка примыкания с использованием U-образной вставки. Как и в других случаях, каркас основной ленты фундамента не прерывается. Продольные арматуры примыкающего каркаса доведены до внешнего контура и изогнуты «лапками» (красный цвет), которые располагаются в расходящихся направлениях. Длина стороны такой лапки – от 30 до 50d. Основное усиление выполняется U-образной вставкой (темно-синий цвет) с длиной каждого из «рогов» минимум 50d.  Увязка – с традиционно уменьшенным в два раза шагом установки хомутов. Дополнительная увязка с установкой вертикальных арматур – на участке прилегания нижней части U-образной вставки к внешнему контуру армирования основной ленты.

Следует правильно понимать еще один нюанс. На предложенных в таблице схемах показана увязка верхнего яруса арматурного пояса. Но точно такое же усиление должно предусматриваться и в нижнем поясе, тем более, что на нижнюю часть фундаментной ленты обычно выпадают максимальные нагрузки.

Полезные приложения для расчета количества необходимых материалов

Ниже читателю будут предложены три калькулятора, которые помогут в вопросах расчёта количества материала, необходимого для реализации выбранной схемы армирования ленточного фундамента.

Цены на хомутатель

хомутатель

Калькулятор расчёта арматуры для изготовления хомутов каркаса

Итак, оптимальным материалом для изготовления хомутов становятся гладкие арматурные пруты класса A-I, диаметром 6 (при высоте ленты до 800 мм) или 8 (при большей высоте) миллиметров.

Шаг установки хомутов, придающих объёмную форму каркасной конструкции – не более 0,75 от высоты ленты (суммарно – и подземный, и цокольный участки), и при этом – не более 500 мм. Кроме того, шаг уменьшается вдвое на участках усиления. Все это учтено в программе предлагаемого калькулятора.

Стандартная форма выпуска арматуры A-I диаметром 6 и 8 мм – пруты длиной 6 метров. Учитывая то, что хомут должен быть цельным, часть прута очень часто уходит в обрезки, которые, впрочем, могут понадобиться на иных участках строительства.

Калькулятор после ввода значений выдаст минимально необходимое штучное количество 6-метровых прутов, которое потребуется для изготовления целых хомутов для всего каркаса ленточного фундамента.

 Укажите запрашиваемые значения и нажмите «Рассчитать количество прутов для хомутов»Длина фундаментной ленты, метров

Высота ленты, метров

Толщина ленты, метров

Количество участков усиления — углов и узлов примыкания ленты

Калькулятор пересчёта количества стандартных арматурных прутьев в весовой эквивалент

Наконец, еще один вспомогательный калькулятор. Дело в том, что некоторые торговые организации, занимающиеся реализацией металлопроката, публикуют свои расценки, выраженные в рублях за килограммы или тонны продукции. Чтобы такое обстоятельство не поставило потребителя в тупик, можно провести быстрый и точный пересчёт необходимого количества арматурных прутов, которое было получено в предыдущих калькуляторах, в его весовой эквивалент. Для этого в программу расчета заложена удельная масса одного погонного метра стандартной арматуры разных диаметров.

• Калькулятор вначале предложит определиться с направлением проведения вычислений – для гладких прутов класса A-I, или для арматуры периодического профиля класса A-III.
• Поле этого необходимо будет указать, соответственно, диаметр гладких или рифленых прутов.
• Далее, с помощью «бегунка» слайдера указывается ранее рассчитанное необходимое количество прутов.
• После нажатия на кнопку расчета будет выдан результат в тоннах и килограммах.

Перейти к расчётам Укажите запрашиваемые значения и нажмите «Пересчитать в весовой эквивалент» Что рассчитываем?

Гладкий прут для хомутов

Строительная арматура для основного поясаДиаметр гладкого прута — 6 мм — 8 ммРассчитанное количество стандартных 6-метровых прутовДиаметр арматуры 10 мм 12 мм 14 мм 16 ммРасчет количества проводился для:- прутьев стандартной длины 11.7 м- разрезанных пополам прутьев, 5.85 мРассчитанное количество прутьев

*   *   *   *   *

Итак, в настоящей публикации были подробно рассмотрены схемы армирования ленточного фундамента, с особым упором на правильную обвязку сложных участков, требующих обязательного усиления. Вопросам практической работы по увязке арматурного каркаса будет посвящена отдельная статья.

Не исключено, что у некоторых читателей остался невыясненным вопрос – а возможно ли для создания армирующего каркаса фундаментной ленты применять современный стеклопластиковый тип арматуры? На это можно ответить так: безусловно, за подобными материалами видится большое будущее. Подобная композитная арматура не подвержена коррозии, она не утяжеляет конструкцию, с ней проще решаются вопросы транспортировки, да и по общей стоимости она может выйти дешевле. Однако, целый ряд специфических особенностей все же ограничивает ее применение, в том числе – и в области возведения фундаментов. Кроме того, ее использование пока что еще не нормировано, то есть определенных строгих правил, базирующихся на точных инженерных расчетах, не существует. А стало быть, самостоятельное применение композитной арматуры для каркаса ленточного фундамента – это весьма рискованное мероприятие, которое неизвестно чем может закончиться.

И в завершение публикации, традиционно – видеосюжет, в котором наглядно показан процесс армирования ленточного фундамента.
