2 фатальные ошибки при обустройстве водопровода в частном доме

Стройные женщины с коромыслами, идущие по воду – это благолепие оставьте для поздравительных открыток или других сентиментальных картинок. Если такое и сохранилось где-нибудь, то это, скорее, в упрек — гордиться здесь явно нечем, не в XIX веке живем! И навряд ли кто в наше время добровольно согласится поменять возможности бесперебойной подачи необходимой для нормальной жизни воды на ее «ручную доставку» в ведрах. Про горожан из многоэтажек и разговор обычно не идёт, а жители загородных поселков, там, где нет центрального водопровода, в большинстве своем стремятся обзавестись автономным источником – скважиной или колодцем. Если это удаётся – они в счастливчиках!

Отчего может «барахлить» домашний водопровод? Проверяем основные параметры системы!

Но порой случается такое, что долгожданная система водоснабжения сразу начинает преподносить своим хозяевам всяческие неприятные «сюрпризы». Например, в душе напор настолько маленький, что помыться невозможно. Или при открытии в доме двух каких-то кранов одновременно – в обеих точках тонкие струйки. Другая крайность: напор из кранов отменный, но явно ощущается, что система фильтрации и очистки не справляется со своей задачей – вода идет мутная, с запахом, то есть малопригодная к использованию. Что случилось? А, скорее всего, то, что система создавалась бездумно, «на глазок», и оптимального соотношения основных параметров не достигнуто. Речь идет о расходе (ее объёме, протекающем через конкретную точку водопровода в единицу времени), и создаваемом давлении. А это величины, в свою очередь, во многом зависят не только от параметров подающего узла (насоса, центрального коллектора, гидроаккумулятора и т.п.), но и от диаметра труб, длины трасс, особенностей точек потребления, насыщенности каждого участка в отдельности и всей системы в целом соединительной и запорной арматурой.

Универсальных решений не ждите – всегда будет требоваться креативный подход. Но, надеемся, что поможем в общих чертах разобраться, отчего может «барахлить» домашний водопровод? Проверяем основные параметры системы!

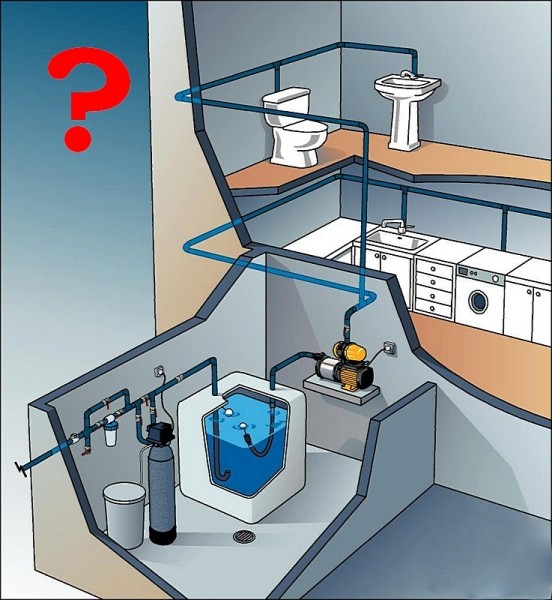

Основные узлы системы водоснабжения дома

Для начала – давайте, чтобы дальше говорить «на одном языке», вспомним вкратце, без особых подробностей, из чего складывается система холодного водоснабжения дома.

• Итак, есть какой-то источник. Это может быть колодец, скважина или коллектор центрального водопровода.
• Для подачи воды из колодца или скважины требуется установка насосного оборудования. У рачительного хозяина вода будет подаваться не напрямую, а через гидроаккумулятор. Этот прибор обеспечит постоянство давления в системе домашнего водопровода, создаст определённый резерв чистой воды.

Именно насосное оборудование должно обеспечивать требуемое давление при необходимом расходе воды на точках потребления.

• Если дом подключен к центральному водопроводу, то в коллекторе, как правило, поддерживается давление, необходимое для подачи воды до точек потребления. Причем коллектор может быть не только проходящим около здания или расположенным в подвале многоэтажки. Нередко организуется схема многоуровневых коллекторов – один обслуживает, скажем, с 1 по 5 этажи, второй – с 6 по 10 и т.п.

Случается, что давление в коллекторе недостаточное, и приходится принимать меры по его повышению. Например, устанавливать специальный повышающий насос.

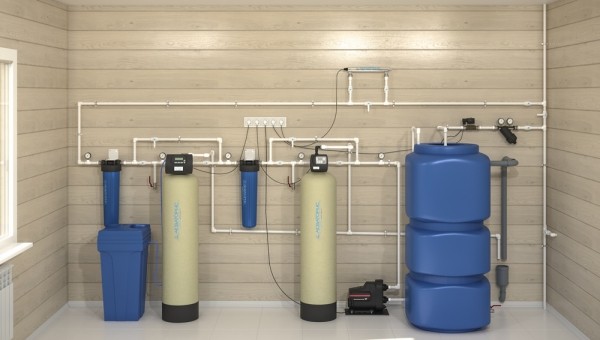

• При центральном водопроводе – желательно, а при автономном – обязательно устанавливается система подготовки воды: ее очистки, обеззараживания, смягчения и фильтрации.

В зависимости от качества воды, установленного лабораторными исследованиями, подирается «аппаратное наполнение» системы подготовки воды.

Независимо от степени простоты или сложности системы фильтрации, она должна обеспечивать очистку требуемых объёмов воды даже в случае пикового потребления.

• Водопроводная домашняя сеть – система труб, проложенных к точкам потребления воды. Трубы различаются и материалом изготовления, и диаметром – оба обстоятельства очень чувствительно влияют на передаваемый напор. Кроме труб, на трассе будет немало деталей (соединительных, разветвительных, запорно-регулировочных), создающих дополнительные участки гидравлического сопротивления. Чем их меньше – тем лучше передача воды к точке ее забора.
• Сами точки забора – краны, смесители, сливные бачки, подключённая бытовая техника и т.п.) – характеризуется нормальным расходом воды при корректной своей работе. Например, кухонная мойка потребляет в среднем 0,15 литра в секунду, а душевая кабинка с гидромассажем может запросить и все 0,3 литра в секунду. Именно от этих нормативных показателей и приходится отталкиваться при расчете домашней системы.

Как раз этим мы сейчас и займемся!

Расчеты производительности

Какая суммарная производительность должна быть у системы водопровода?

Если одновременная работа нескольких точек водопотребления (а иногда – даже и всего двух) становится невозможной – производительность системы явно необходимой.

Другая беда – вода в нормальном объеме, но явно некачественно очищенная. А это чаще всего означает, что система фильтрации подобрана неправильно по производительности. То есть вода минует ее модули слишком быстро, не успевая пройти полноценный цикл подготовки.

То есть знать заранее, какой объем воды потребуется за единицу времени – необходимо в любом случае.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.

Инженер.

Задать вопрос эксперту

В доме может быть немало точек водозабора. Казалось бы, если просуммировать показатели расхода для каждой из них, то получится искомая величина. Но это не совсем так. Просто представьте, велика ли вероятность, что все краны, души, смесители, стиральные и посудомоечные машины будут работать одновременно? в теории такое, наверное, возможно, но на практике – вероятность стремится к нулю.

Поэтому существует специальная методика, которая увязывает простое суммирование еще и с вероятностным коэффициентом, зависящим, в свою очередь, от количества точек потребления.

Прекрасно понимая, что многих пугает один лишь только вид физико-математических формул, автор решил обойтись без них. Они просто стали основой калькулятора, к которому мы неуклонно приближаемся.

А какой диаметр трубы обеспечит такую производительность?

Мало знать производительность – ее еще требуется обеспечить. То есть создать такой «путь доставки», что будет работать без излишнего напряжения, не «на износ».

Понятно, что речь идет о трубе, точнее – о ее диаметре, а еще точнее – о внутреннем диаметре. Чем он больше, тем при равной скорости потока через трубу больше пройдет жидкости в единицу времени. Это все легко описывается элементарными физическими формулами.

Все кажется просто – но как быть со скоростью, какая оптимальная?

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.

Инженер.

Задать вопрос эксперту

Считается (и требованиями СНиП подтверждается), что в системе водопровода скорость потока не должна превышать верхней границы в 3 метра в секунду. Однако, и это многовато! Практика доказала, что в домашних сетях, где диаметр труб не превышает обычно одного дюйма, желательно придерживаться диапазона скорости потока от 0,6 до 1,0 м/с. При таком перемещении воды водопровод работает бесшумно, не возникает очагов повышенного гидравлического сопротивления, вибрации, гудения и прочих «радостей». То есть такая скорость – как раз та оптимальная взаимосвязь между давлением и расходом.  К ней и следует стремиться, если предоставляется такая возможность.

Нет, никто не запрещает рассчитать для большей или меньшей скорости (в пределах требований СНиП), если «припирают обстоятельства». Но дружескую рекомендацию вам довели…

*  *  *  *  *  *  *

Итак, про производительность системы и диаметр трубы должно уже быть понятно, переходим к расчетам!

Калькулятор определения пикового потребления воды и необходимого диаметра трубы

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПИКОВЫЙ РАСХОД И МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ Ду (DN) »



НАЛИЧИЕ И КОЛИЧЕСТВО ТОЧЕК ПОТРЕБЛЕНИЯ ВОДЫ

МОЙКА КУХОННАЯ

– нет

– одна

– две

УМЫВАЛЬНИК

– нет

– один

– два

– три

ВАННА – СМЕСИТЕЛЬ И ДУШ

– нет

– одна

– две

ВАННА – С ГИДРОМАССАЖЕМ (ДЖАКУЗИ)

– нет

– одна

КАБИНКА ДУШЕВАЯ – ОБЫЧНАЯ

– нет

– одна

– две

КАБИНКА ДУШЕВАЯ – С ДОПОЛНИТЕЛЬНЫМИ ФУНКЦИЯМИ

– нет

– одна

УНИТАЗ СО СЛИВНЫМ БАЧКОМ

– нет

– один

– два

БИДЕ ИЛИ ГИГИЕНИЧЕСКИЙ ДУШ

– нет

– одно

– два

СТИРАЛЬНАЯ МАШИНА-АВТОМАТ

– нет

– одна

ПОСУДОМОЕЧНАЯ МАШИНА

– нет

– одна

ХОЗЯЙСТВЕННЫЙ КРАН

– нет

– один

– два

– три

ОПТИМАЛЬНАЯ СКОРОСТЬ ПОТОКА ВОДЫ В ТРУБЕ, метров в секунду

Не думаю, что требуются какие-то особые пояснения – все должно быть ясно. Ориентируясь на показатель пикового расхода, как на необходимый минимум, можно подбирать производительность насосного оборудования и станции подготовки воды (фильтрации). Диаметр трубы – понятно для чего.

Хотя, есть интересный и важный нюанс, и касается он именно диаметра. Этим же калькулятором можно просчитать не только всю систему, но и каждый ее выделенный участок, например, отходящий в хозблок, или в сторону санузла и душевой (и т.п.) То есть принять в расчет только те сантехнические приборы, что установлены на этой ветке. Тогда будет получен минимальный диаметр именно для этого ответвления.

И так далее – если в этом есть необходимость.

А как быть с напором?

Очень весомый и своевременный вопрос! Довольно распространенное явление, когда на ближней точке потребления все в норме, но на периферийной – вода еле течет из крана. Значит, налицо слишком большое падение напора.

Вызывается оно и перепадом высоты от стартовой точки (насос, коллектор, гидроаккумулятор и т.п.) до конечной, удаленностью (немалые потери напора происходят и на горизонтальных участках трубопровода), «нафаршированностью» трассы сантехнической арматурой. И в итоге вместо ожидаемой, скажем, одной технической атмосферы (≈1 бар ≈ 10 метров водяного столба), достаточной для подавляющего большинства приборов потребления, на выходе «жалкие крохи». А это – чревато отказом водогрейных колонок, бытовой техники, да и мыться под вялыми струйками из душа – удовольствие невеликое.

Хорошо, что каждый такой проблемный участок вполне можно заранее просчитать. В этом поможет следующий калькулятор.

Тоже надеемся, что проблем при внесении данных быть не должно.

• Каждый участок водопровода лучше просчитать от стартовой до самой удалённой точки индивидуально – получится наглядная картина.
• Пластиковые и стальные трубы различаются гидравлическим сопротивлением, поэтому такое указание – важно!
• Трубы более 1 дюйма не создают того гидравлического сопротивления, что могло бы повлиять на напор в сети в масштабах частного дома. По большому счету – они практически и не применяются в таких условиях, но если они есть — их можно не учитывать.
• В любом случае, если данные не требуют внесения (нет превышения, нет участка труб указанного диаметра, нет элемента арматуры) – оставляется по умолчанию, то есть равное нулю.

Результат поможет оценить «ветку» и сделать выводы. Если давления недостаточно, то можно подумать над упрощением трассы или увеличением диаметра трубы. Или же – о поднятии стартового давления, если это допустимо (хотя такое обычно не практикуется). Еще один вариант – установка на отдельных важных участках насосов, повышающих давление воды.
