Самодельный сварочный аппарат для сварки медных проводов

0 7

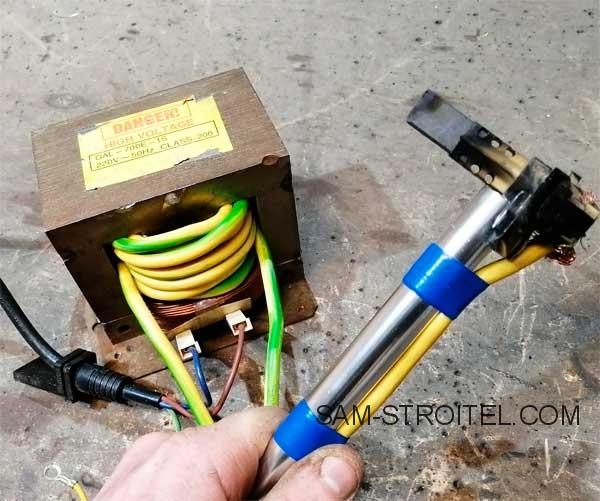

Простой самодельный сварочный аппарат сделанный из трансформатора микроволновки, для сварки медных проводов.

Всем привет! Хочу показать интересную самоделку из трансформатора от микроволновой печи. Нет это не спотер и не дуговой сварочник — это сварка для медных проводов.

Конструкция простая в изготовлении и действенная в работе. И так всё сделано из подручных средств.

Самодельный сварочный аппарат для сварки медных проводов



Самодельный сварочный аппарат для сварки медных проводов

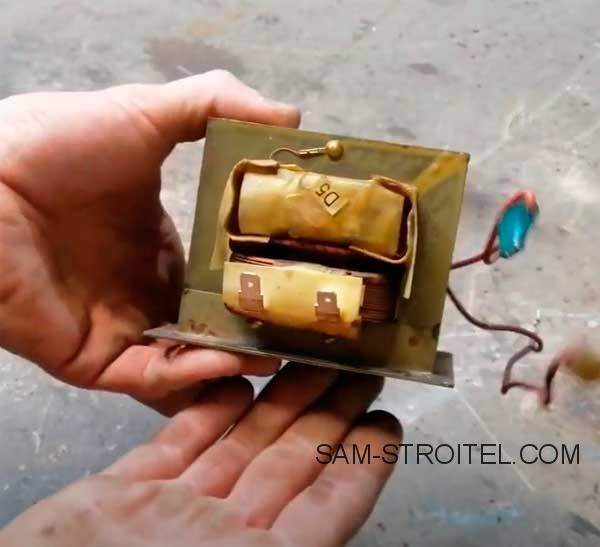

Нужен только трансформатор от микроволновки.

Самодельный сварочный аппарат для сварки медных проводов

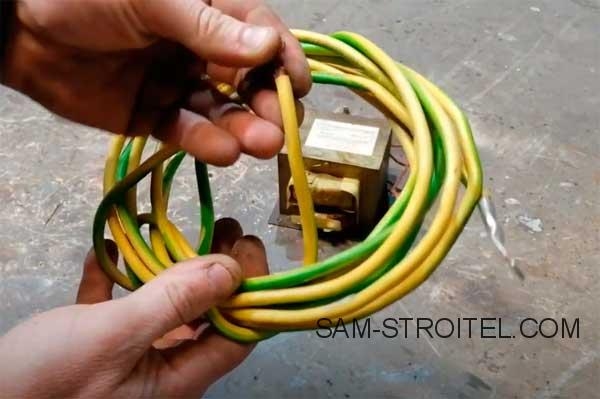

Ещё понадобится, провод около 5 метров сечением 5-6 мм.

Самодельный сварочный аппарат для сварки медных проводов

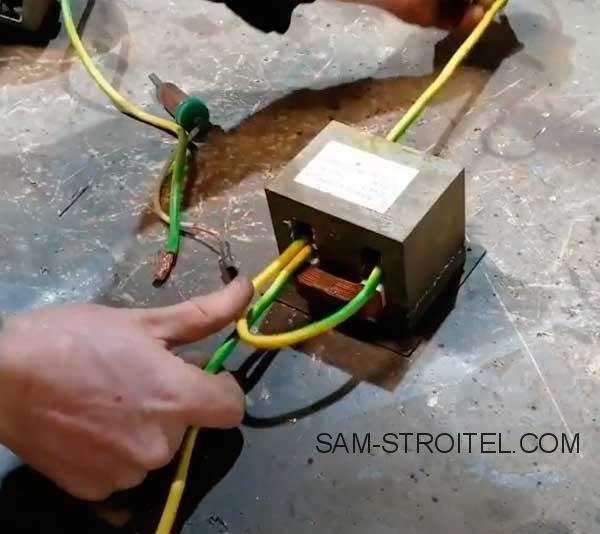

Наматывается провод, сколько войдет, это 13 — 16 витков на трансформатор, на то место где была вторичка ( её надо удалить).

Самодельный сварочный аппарат для сварки медных проводов

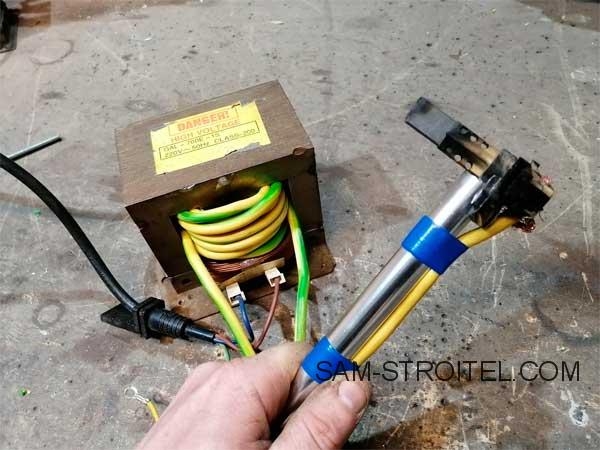

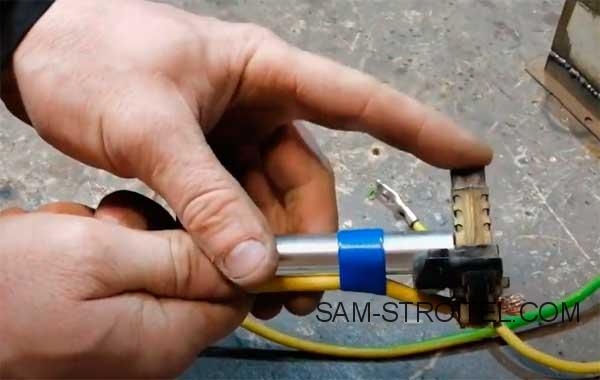

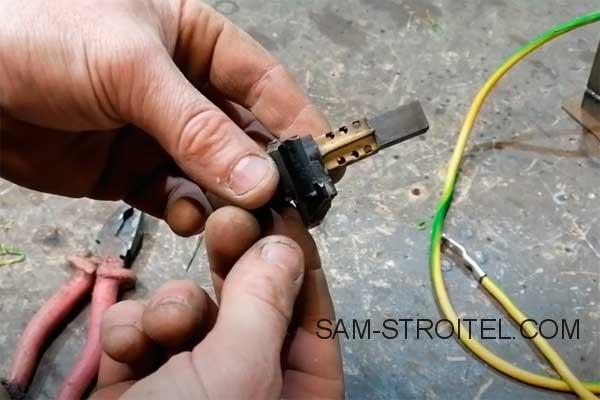

В качестве электрода, я использовал щеткодержатель от электродвигателя пылесоса. Но уучше использовать графитовый стержень от большой круглой батарейки.

Самодельный сварочный аппарат для сварки медных проводов

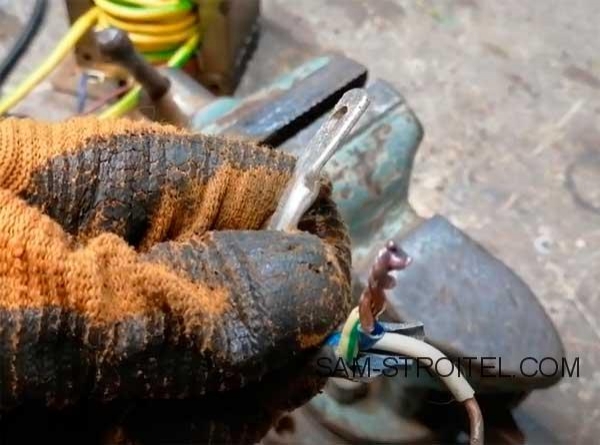

а другой конец провода прикручиваем к тому, чем мы держим свариваемые провода — пласкогубцы или тиски или можно сделать любой другой зажим!

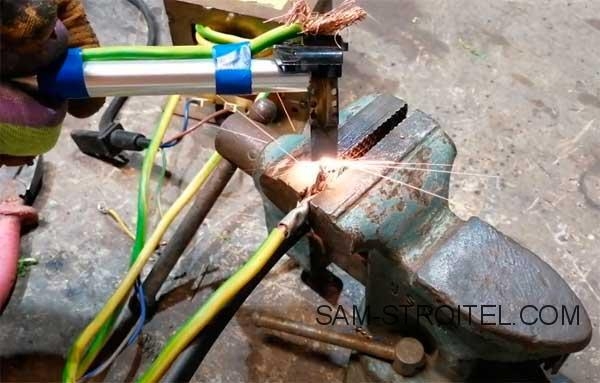

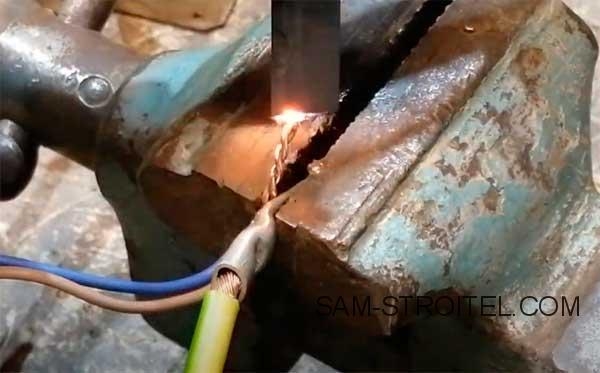

И просто короткими движеними свариваем самый кончик скрутки, он быстро нагревается и расплавляется.

Самодельный сварочный аппарат для сварки медных проводов

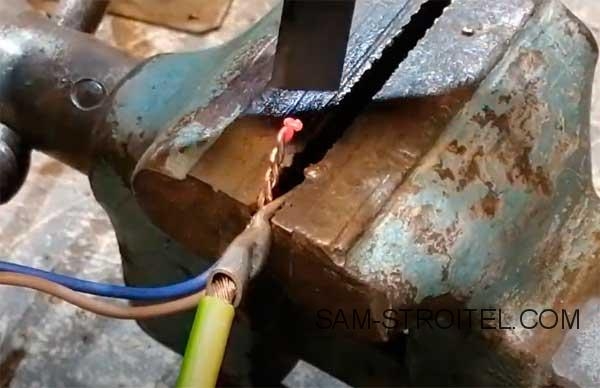

Чем тоньше провода скрутки тем нужно аккуратнее, потому что сила тока большая и плавятся они быстро!

Но даже очень толстые провода надо спаивать аккуратно.

Самодельный сварочный аппарат для сварки медных проводов



Самодельный сварочный аппарат для сварки медных проводов

Самодельный сварочный аппарат для сварки медных проводов

Самодельный сварочный аппарат для сварки медных проводов

В этом видео, показан аппарат в работе.
