Зернодробилка из стиральной машины «Рига»

Продолжаем тему самоделок и на этот раз мы вдохнём новую жизнь в старую стиральную машину, сделаем из стиральной машины зернодробилку для измельчения зерна кукурузы, пшеницы, ячменя и других злаковых культур.

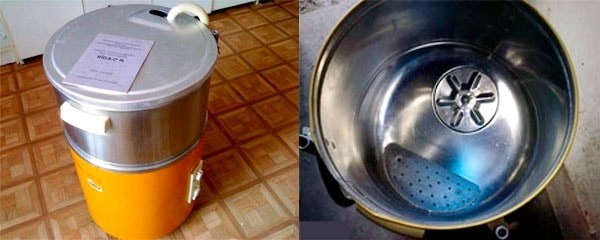

Для изготовления зернодробилки нам понадобится стиральная машина в виде бочки по типу «Рига» и её аналогов, конструкция такой машины состоит из корпуса бочки, бака из нержавеющей стали, электродвигателя на 180 Вт и 1350 об/мин и пускового устройства.

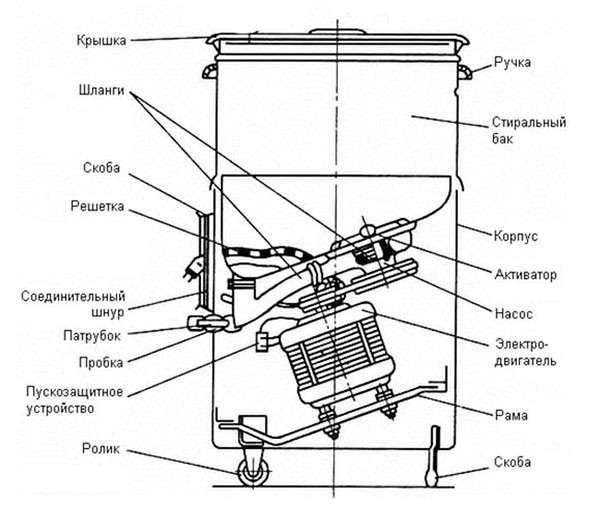

Устройство стиральной машины «Рига».

Конечно для зернодробилки такой двигатель будет слабоват, он и не рассчитан на высокие нагрузки и будет быстро перегреваться, поэтому для увеличения производительности нужно заменить двигатель на более мощный около 1 кВт, 3000 об/мин.

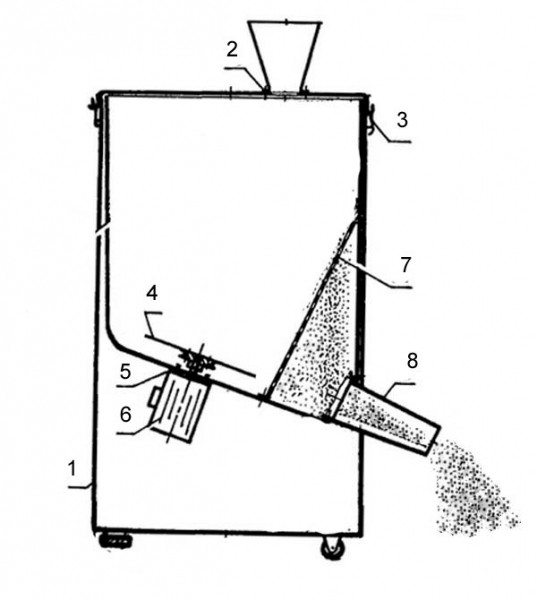

Схема зернодробилки из стиральной машины.

На рисунке показана схема зернодробилки из стиральной машины.

Корпус стиральной машины.

Воронка для засыпки зерна.

Защёлки для крышки.

Заточенный нож из калёной стали.

Крепление.

Двигатель.

Сетка с размером ячеек 3 — 3,5 мм.

Труба для подачи крупы.

Самодельная зернодробилка из стиральной машины.

Чтобы сделать из стиральной машины зернодробилку, нужно снять активатор, шкив и двигатель. Новый более мощный двигатель устанавливается уже без шкива и ременной передачи.

В зернодробилке измельчение происходит с помощью ножа, такой нож можно сделать из полоски калёного металла или вырезать из диска циркулярной пилы. Нож нужно заточить.

Нож крепится к валу двигателя с помощью фланца, его может выточить любой токарь.

Теперь отверстие для слива воды из бака нужно расширить и вставить в него кусок трубы по которой будет поступать измельчённая крупа.

Чтобы в процессе дробления отделять измельчённое зерно, в бункер устанавливается под наклоном металлическое сито с диаметром ячейки около 3 мм, от размера ячеек зависит размер помола зерна. Важно чтобы сито плотно прилегало к стенкам бункера иначе ещё не измельчённое зерно также будет просыпаться сквозь щели.

В крышке стиральной машины нужно сделать отверстие и установить в него конусообразную ёмкость воронку для засыпки зерна в камеру дробилки.

Крупорушка из стиральной машины готова к использованию, принцип работы такой дробилки предельно прост, двигатель вращает нож, который измельчает зерно, измельчённая крупа сыплется сквозь сито в отдельную ёмкость.

Производительность зернодробилки зависит от мощности двигателя и заточки ножа, который в свою очередь нужно периодически затачивать.

Для более мелкого или крупного помола нужно менять и подбирать сито с размерами ячеек, чем мельче требуется помол, тем мельче должны быть ячейки в сите.
