Утеплитель роквул – технические характеристики: применения и достоинства утеплителя роквул лайт баттс

Заботы о комфортном проживании в собственном доме справедливо относятся в разряду первостепенных. Поддержание оптимального микроклимата в помещениях обеспечивают системы отопления, кондиционирования и вентиляции, но их работа будет или напрасной, или крайне неэкономичной, если элементы жилого здания не имеют качественной термоизоляции. Не стоит полагать, что утепление дома является важным только в зимние холода – добиться желанной прохлады в знойные летние дни без него тоже будет невозможно.

Утеплитель роквул технические характеристики

Одним из наиболее популярных утеплительных материалов, обладающих выраженными термоизоляционными качествами и наиболее безопасных для здоровья человека, является минеральная вата на основе базальтовых волокон. Существует немало марок этого материала, но эталоном качества подобной продукции, пожалуй, является утеплитель роквул технические характеристики и области применения которого подробно будут рассмотрены в настоящей публикации.

Товарный знак ROCKWOOL® — гарантия высшего качества

В заголовок статьи вынесено разговорное название утеплителя – русская транскрипция «роквул». Надо сразу же оговориться, что это не совсем корректно.

ROCKWOOL – это зарегистрированный товарный знак, неизменный с 1936 года, и руководство компании строго следит за соблюдением всех правил его упоминания и написания. Именно так – без кавычек, латинским шрифтом и только заглавными буквами. Не станем и мы нарушать эти правила, тем более, что богатой историей и качеством своей продукции, выпускаемой под этим брендом, группа компаний ROCKWOOL такое уважительное отношение заслужила в полной мере.

Фирменный логотип группы компаний ROCKWOOL

Прямым предком современного промышленного гиганта ROCKWOOL является компания, основанная в далёком 1909 году в Дании – на первых порах ее сферой деятельности была добыча и реализация горных пород и каменного угля, а также производство кровельной черепицы.

Начало выпуска термоизоляционных материалов под маркой ROCKWOOL было положено в 1937 году. В принципе, совпадение по срокам регистрации торговой марки и производства минераловатных утеплителей не случайно – если попробовать дословно перевести название, по получится «rock» — «скала» или «камень», а «wool» — «шерсть». «Каменная шерсть» — лучше названия и не придумаешь!

Сегодня группа компаний ROCKWOOL – это крупнейший в мире производитель подобных материалов, и в определённой степени – «законодатель мод». Имея собственные научно-исследовательские центры, ведущие технологи работают над постоянным улучшением эксплуатационных качеств своей продукции, над внедрением новых технологий, позволяющих совершенствовать производственный процесс.

В настоящее время продукция под брендом ROCKWOOL производится на 28-ми крупных заводах, расположенных в 18 странах мира на различных континентах. И спрос на продукцию всегда очень высок – торговые представительства активно работают в 35 различных странах, и сохраняется тенденция к расширению этой сети.

Российский (в то время – еще советский) рынок утеплители марки ROCKWOOL начали осваивать еще в 70-е годы прошлого столетия. Главным заказчиком выступала судостроительная отрасль – базальтовая вата показывала себя наилучшим образом, как надежный термо- и звукоизоляционный материал, позволяющий успешно бороться с характерным для кораблей высоким уровнем шумов от силовой установки, экстремально высокими и низкими температурами, и все это в условиях повышенной вибрации. Кроме того, важнейшим качеством именно для такого использования являлась безопасность с противопожарной точки зрения.

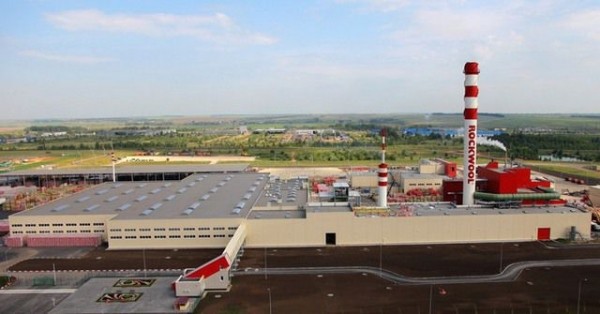

Первенец среди производственных предприятий ROCKWOOL на российской земле – завод в г. Железнодорожный Московской области

С 1995 года заработало первое торговое представительство ROCKWOOL, на территории Российской Федерации, а в настоящее время в нашей стране успешно работает четыре мощных завода (в Московской, Ленинградкой, Челябинской областях и в Республике Татарстан), которые не только обеспечивают потребности отечественного рынка стройматериалов, но и поставляют продукцию в страны ближнего и дальнего зарубежья.

По результатам независимых экспертиз группа компаний ROCKWOOL получила международные экологические сертификаты, подтверждающие соответствие продукции этой торговой марки самым высоким требованиям стандартов EcoMaterial. Мало того, в 2012 году был получен сертификат «Ecomaterial 1.3», доказывающий, что не только сами утеплительные материалы, но и процесс их производства – совершенно безвредны как для людей, так и для окружающей среды.

Экологические сертификаты, присвоенные компании ROCKWOOL

Одним из ключевых направлений научно-исследовательской и производственной деятельности группы компаний ROCKWOOL является воплощение в жизнь современной концепции энергоэффективного дома – жилого здания с максимально комфортным микроклиматом и высочайшей, до 70 – 90 % экономией внешнего энергопотребления. В рамках этой программы освоен выпуск практически полного спектра для термоизоляции любых элементов здания, сопутствующих материалов, необходимых для качественного и эффективного утепления.

Видео: немного об истории и перспективах группы компаний ROCKWOOL

Основные достоинства базальтовых утеплителей марки ROCKWOOL

Казалось бы, какая связь между холодной структурой камня и утеплением? Наверняка, принцип был «подсмотрен» у самой природы. При извержениях вулканов расплавленные горные породы образовывают потоки лавы, которые, застывая, под воздействием ветра могут создавать тончайшие, но удивительно прочные минеральные волокна. Именно подобное явление и используется в базовой технологии производства каменной ваты.

Сырьем выступают ничем, казалось бы, непримечательные горные породы базальтовой группы. Эти минералы весьма распространены по всему свету, добыча их, как правило, несложна и не особо затратная, так как производится открытым способом, так что недостатка в исходном материале не предвидится.

Невзрачные на вид камни — сырье для производства базальтовой ваты

После предварительной подготовки сырье загружается в печи, где под воздействием температур около 1500 °С превращается в жидкую расплавленную массу. Этот расплав поступает в специальные центрифуги, распыляется на мельчайшие струи и застывает в виде тонких и длинных волокон (диаметр волокна обычно не превышает 15 мкм, а длина – до 50 мм).

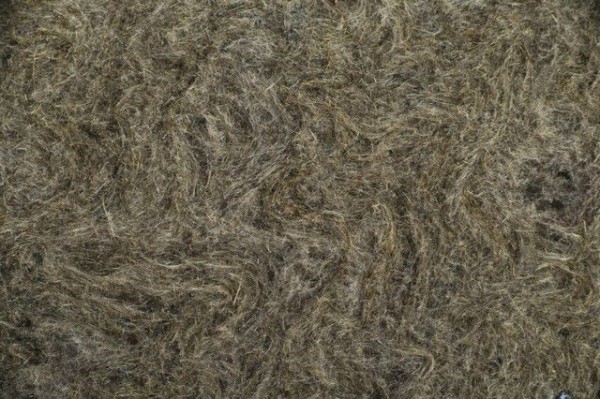

Волокнистая структура базальтового утеплителя

Застывшие волокна сначала собираются в своеобразный «ковер», который проходит обработку специальными связующими и гидрофобными составами. Затем идут стадии прессования с приданием материалу необходимых параметров плотности, полученные маты проходят дополнительную температурную обработку, и в конце производственного цикла нарезаются на блоки стандартных размеров с дальнейшей передачей на линию упаковки.

В результате получаются блоки необходимых размеров и плотности, состоящие из хаотично расположенных тончайших базальтовых волокон, в переплетении которых создается огромное количество заполненных воздухом полостей. Такая структура, насыщенная обездвиженным воздухом, в принципе, и предопределяет высочайшие термоизоляционные характеристики готовой минеральной ваты.

По своим утеплительным качествам базальтовая вата ROCKWOOL успешно конкурирует даже с самыми современными термоизоляционными материалами на органической основе, но при этом обладает целым спектром неоспоримых преимуществ.

• В первую очередь – это уже упоминавшаяся экологическая чистота исходного сырья, процесса его переработки и получаемой продукции. Могут возразить, что в технологической цепочке все же присутствует обработка волокон связующими составами на основе формальдегидных смол. Однако, их содержание ничтожно мало, а кроме того – в процессе завершающей термообработки минеральной ваты происходит практически полная полимеризация этих веществ, и они неспособны отдавать испарения, представляющие хоть какую-то угрозу здоровью человека. Не зря продукции ROCKWOOL удостоена сертификатов, подтверждающих соответствие самым строгим санитарным нормам – утеплители пригодны для использования во всех типах жилых и общественных помещений, в том числе и детских и медицинских учреждениях.
• Минеральная базальтовая вата ROCKWOOL – это не только отличный утеплитель, но и очень эффективный барьер против распространения воздушных и ударных шумов. Так, при грамотном монтаже звукоизолирующей системы, можно добиться снижения внешнего воздушного шума от 43 до 62 дБ, а ударного – до 38 дБ.

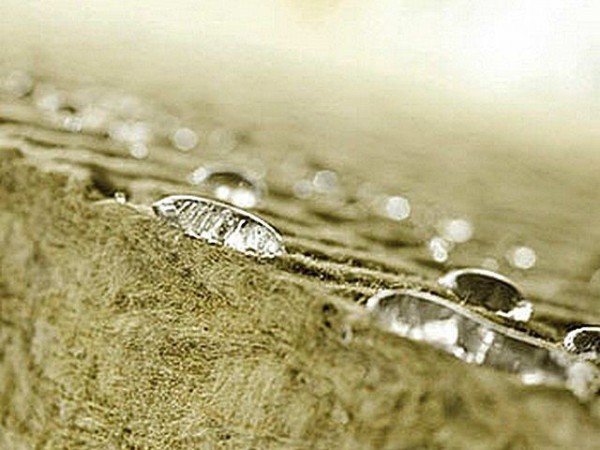

Важное достоинство материала — гидрофобность. Капли воды скатываются по нему

• Базальтовая порода – сама по себе «не промокающая», не впитывающая влагу структура, а специальная обработка плит ROCKWOOL еще и обеспечивает им выраженные гидрофобные качества. Материал не насыщается водой, а значит – не теряет своих утеплительных качеств, и в нем не создается благоприятных условий для развития микробиологических форм жизни. А природная минеральная основа базальтовой ваты не станет питательной средой для паразитирующей микрофлоры, насекомых или грызунов. Процессы же биологического разложения, прения, гниения для базальтовых волокон и вовсе не свойственны. Кстати, даже немало послужившие базальтовые утеплители вполне пригодны для вторичной переработки – материал нисколько не теряет своих качеств от времени.
• Гидрофобность вовсе не говорит о невозможности прохождения через структуру материала водяных паров. Наоборот, паропроницаемость у плит ROCKWOOL – отменная, что чрезвычайно важно для поддержания нормального температурно-влажностного баланса в утепленных зданиях. Про такие материалы обычно говорят, что они позволяют дому «дышать».

Плиты ROCKWOOL свободно пропускают водяные пары — стены остаются «дышащими»

• Одно из ключевых качеств – пожаробезопасность материала. Что бы ни говорили про синтетические утеплители, ни один из них нельзя назвать абсолютно безопасным с точки зрения возгорания и выделения при этом чрезвычайно токсичных продуктов сгорания. И если специалисты-технологи бьются над приданием своим синтетическим материалам классов пожарной безопасности КМ1 или КМ2 (что уже считается неплохим достижением), то с утеплителями ROCKWOOL «вердикт» однозначный: класс безопасности КМ0 (абсолютно безопасные), а группа горючести – НГ, то есть негорючие. Недаром подобные плиты используются не только для термоизоляционных работ, но и для создания эффективных противопожарных барьеров.
• Хаотичное расположение волокон не только обуславливает высокие термо- и звукоизоляционные характеристики материала – оно обеспечивает долговечность утеплителя, который совершенно не дает усадки даже в неблагоприятных условиях эксплуатации. Это означает, что со временем не будет образовываться просветов или пустот, и первоначальные качества утеплительной конструкции останутся на том же уровне в течении всего срока использования. А срок эксплуатации утеплителей ROCKWOOL без потери каких бы то ни было свойств, при соблюдении технологии монтажа, оценивается как минимум в 50 лет.

Кроме того, четкая «геометрия» утеплительных материалов ROCKWOOL делает их монтаж чрезвычайно удобным. Базальтовые плиты легко режутся в нужный размер, но не теряют при этом своей формы, не расслаиваются и не крошатся. Вместе с тем, они достаточно эластичны и упруги, чтобы можно было выполнять утепление даже сложных по своей конфигурации строительных конструкций.

• В отличие от других минеральных волоконных утеплителей, базальтовая вата не дает выраженного раздражения кожи и слизистых оболочек, и работать с ней намного безопасней и удобнее. Правда, соблюдение определенных требования все же необходимо.

Такие достоинства базальтовых утеплителей ROCKWOOL обуславливает их широкое применение в жилом строительстве:

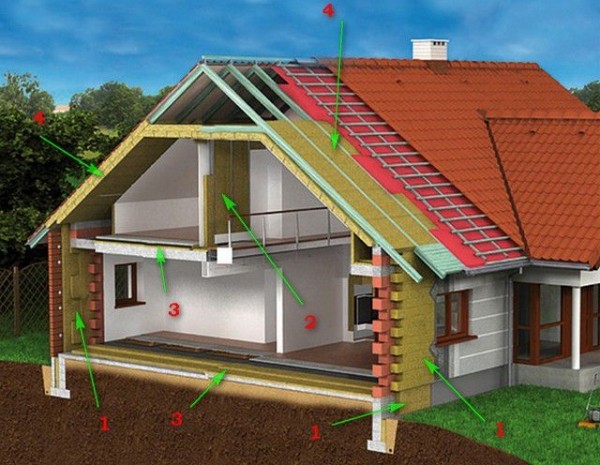

Применение плит ROCKWOOL в строительстве и утеплении частного дома

1 – утепление внешних стен самых разных конструкций (каркасных, деревянных, капитальных) и с применением различных технологий – многослойная укладка, вентилируемый мом «мокрый» оштукатуренный фасад и т.п. Сюда же можно отнести термоизоляцию цокольной части фасада.

При соблюдении определенных требований возможно утепление стен с внутренней стороны дома.

2 – возведение внутренних перегородок в доме с приданием им высоких звуко- и термоизоляционных характеристик.

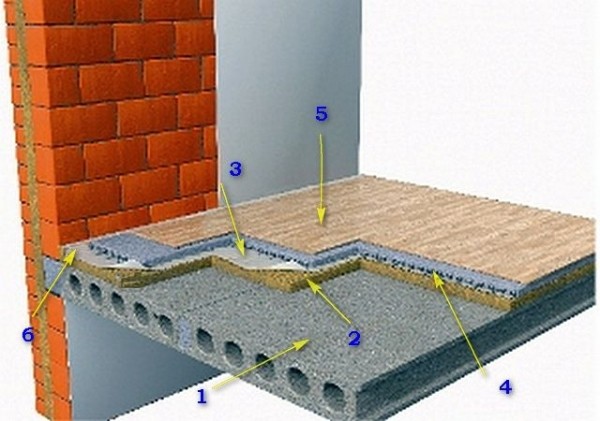

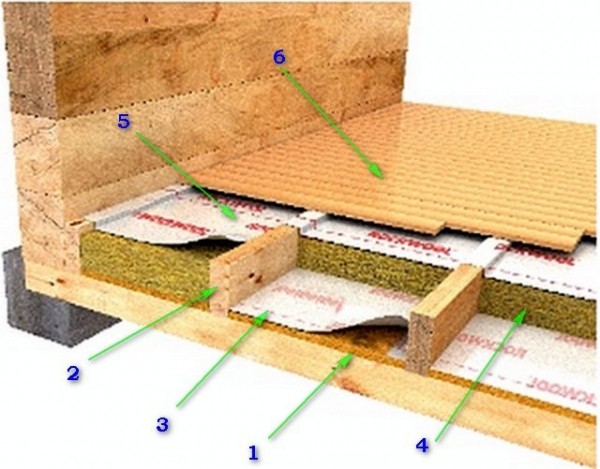

3 – утепление полов любой конструкции, в том числе и с заливкой стяжки, и перекрытий.

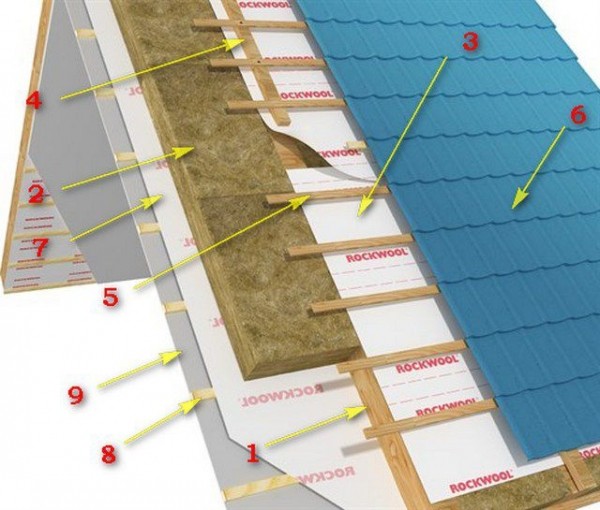

4 – термоизоляция крыши, в том числе как скатных, так и плоских кровель практически любой конструкции. Утепление чердачных (мансардных) помещений.

Для всех перечисленных работ в ассортиментном ряду продукции ROCKWOOL представлены как универсальные материалы, так и обладающие выраженными специфическими свойствами – для конкретных элементов здания.

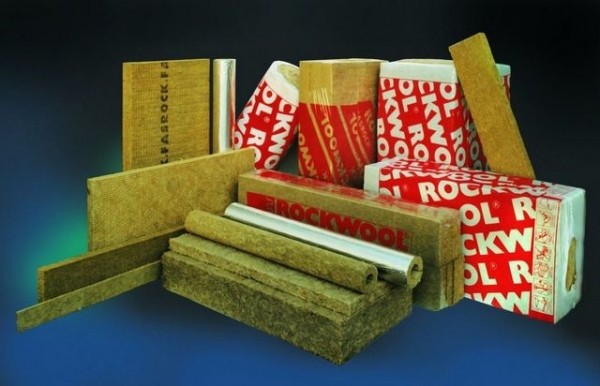

Виды утеплителей ROCKWOOL и их основные характеристики

Подробно рассказать обо всей линейке утеплительных материалов ROCKWOOL в масштабе одной статьи – вряд ли возможно, так как ассортимент компании – чрезвычайно широк и разносторонен. Поэтому упор будет делать на те виды продукции, которые чаще всего применяются в частном домостроении.

Использование утеплителей ROCKWOOL для термоизоляции внешних стен

а) Утепление стен по технологии вентилируемого фасада

Эта технология – одна их наиболее часто используемых. Она позволяет обеспечить оптимальный парообмен, не допускает промокания стен от внешней или внутренней влажности, дает возможность выбрать любое декоративное покрытие фасада по собственному усмотрению.

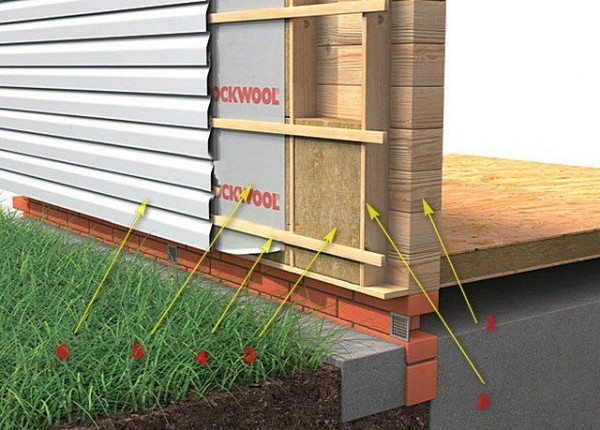

Схема утепления стены дома из бруса показана на схеме ниже:

Утепление стены из бруса по принципу вентилируемого фасада

1 – стена из бруса.

2 – каркасная конструкция. Направляющие каркаса размещаются на расстоянии одна от другой в 580 ÷ 590 мм (чистый просвет), для наиболее плотной укладки минераловатных плит.

3 – утеплительные плиты ROCKWOOL ЛАЙТ БАТТС или ROCKWOOL ЛАЙТ БАТТС СКАНДИК.

4 – ветрозащитная диффузная мембрана ROCKWOOL ДЛЯ СТЕН, которая не допустит разрушительного воздействия ветра на утеплитель, не пропустит к нему влагу извне, но в то же время совершенно не станет препятствовать свободному испарению влаги в атмосферу.

5 – рейки контрообрешетки, которые зададут необходимый зазор между облицовкой фасада и утеплительным слоем.

6 – облицовка фасада – сайдинг, «блок-хаус», специальные фасадные панели и т.п.

Материалы ROCKWOOL, используемые в подобной конструкции:

• ROCKWOOL ЛАЙТ БАТТС – облегченные термоизоляционные плиты, которые предназначены для утепления в составе не нагружаемых конструкций.

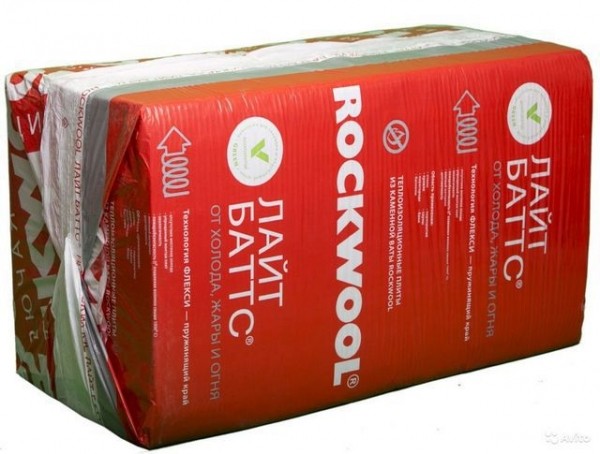

Упаковка ROCKWOOL ЛАЙТ БАТТС

Характерной особенностью таких плит является очень интересная технология «флекси». Один из краев плиты на ширину 50 мм (по ее длинному краю, с нанесенной маркировкой) обладает свойством «пружинить», то есть прожиматься а затем, после снятия усилия, принимать исходную форму.

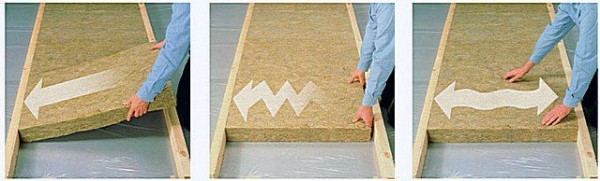

Технология «флекси» — плита имеет пружинящий край

Процесс укладки подобных плит ROCKWOOL между направляющими каркасной конструкции – значительно упрощается. При правильной установке стоек каркаса, плиты встают с максимальной плотностью, исключая появление щелей.

ROCKWOOL ЛАЙТ БАТТС выпускаются в стандартных размерах 1000×600 мм, толщиной 50 или 100 мм.

• ROCKWOOL ЛАЙТ БАТТС СКАНДИК – эти плиты справедливо считаются наиболее инновационным материалом.

Помимо «флекси»-края, у них есть своя уникальная особенность. Особое строение волокнистой структуры и прочностные характеристики самих волокон позволяет подвергать материал компрессии (сжатию) до 70%, с полным последующим восстановлением исходных размеров.

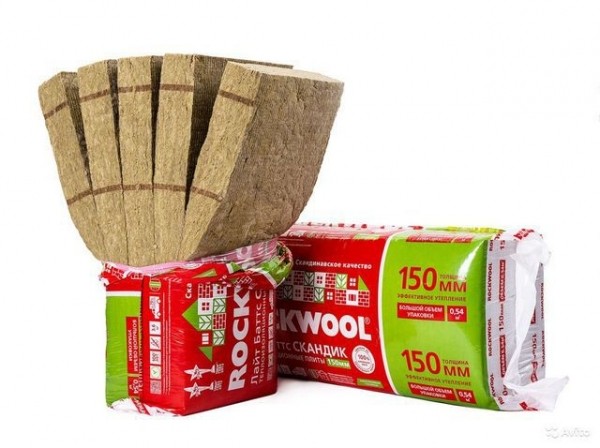

После вскрытия компрессионной упаковки плиты принимают первоначальные размеры

Это уникальное свойство позволяет до минимума снизить габариты заводской упаковки ROCKWOOL ЛАЙТ БАТТС СКАНДИК, существенно, почти втрое снизить транспортные расходы – теперь необходимое количество утеплителя вполне можно перевезти и на личном легковом автомобиле.

Интересна и форма выпуска плит. Обычные плиты – 8000×600 мм с толщиной 50 или 100 мм. Однако, если предполагается закрытие утеплителем больших площадей, то можно приобрести ROCKWOOL ЛАЙТ БАТТС СКАНДИК XL, размеры которого — 1200×600 мм, с толщиной 100 или 150 мм. Использование такого материала позволит ускорить процесс укладки термоизоляции.

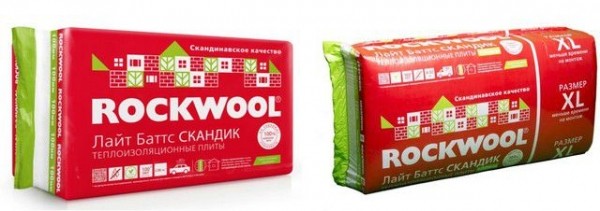

ROCKWOOL ЛАЙТ БАТТС СКАНДИК обычного и XL-размера

В остальном же упомянутые утеплители по своим физико-техническим характеристикам схожи:

Наименование параметров	Показатели
Коэффициент теплопроводности (Вт/м×°С):
— расчетная при t = 10 °С	0,036
— расчетная при t = 25 °С	0,037
— -эксплуатационная при условиях «А»	0,039
— -эксплуатационная при условиях «Б»	0,041
Группа горючести	НГ
Класс пожаробезопасности	КМ0
Паропроницаемость (мг/(м×ч×Па), не менее	0.03
Влагопоглощение при частичном погружении	не более 1кг/м²

Видео: достоинства утеплительных плит ROCKWOOL ЛАЙТ БАТТС СКАНДИК

В конструкции вентилируемого утепленного фасада присутствует ветрозащитная паропропускающая диффузная мембрана ROCKWOOL ДЛЯ СТЕН. Это тоже фирменная разработка компании, рекомендуемая к использованию с утеплителями этого бренда.

Мембрана защитит стены и утеплительный слой от воздействия ветра, проникновения холодного воздуха, от сконденсировавшейся влаги и возможного прямого попадания воды при атмосферных осадках. Полотна крепятся к направляющим каркасной конструкции, обязательно маркировочной стороной в сторону улицы. Перехлест полотен по вертикали или горизонтали – не менее 150 мм. Между мембраной и лицевой обшивкой фасада оставляется вентиляционный просвет в 40 ÷ 50 мм для свободного испарения конденсата.

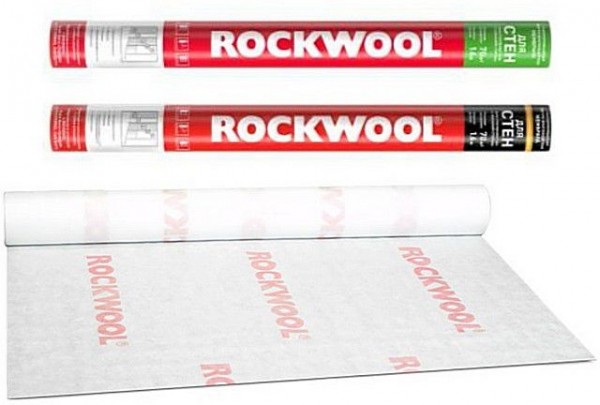

Мембрана ROCKWOOL ДЛЯ СТЕН выпускается в двух модификациях – обычной (зеленый край на упаковке) и с добавлением антипиренов, для предотвращения локальных очагов огня при пожаре (черный край с оранжевой полосой на упаковке).  В остальном же характеристики обеих разновидностей схожи:

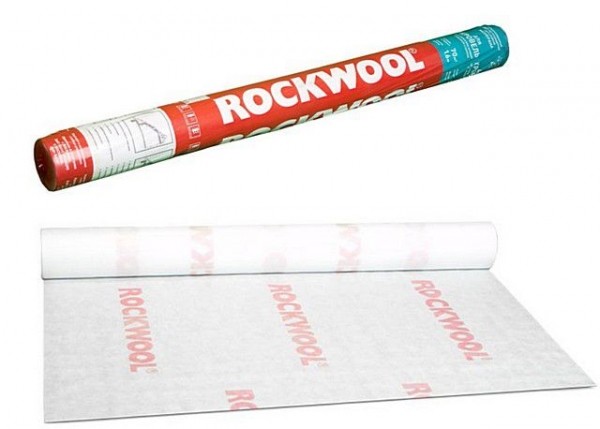

Мембрана ROCKWOOL ДЛЯ СТЕН в двух модификациях

Наименование параметров	Показатели
Удельная поверхностная плотность, г/м²	110 ± 5%
Устойчивость в напору воды, мм водяного столба, не менее	250 (с антипиреновыми добавками – 200 мм)
Устойчивость на разрыв, Н/см, по длине / по ширине, не менее	190 / 140
Устойчивость к ультрафиолетовому облучению, не менее	3 ÷ 4 месяцев
Паропропускаемость, г/(м²×сутки)	1000
Ширина и длина в рулоне	1600 мм, 73,45 м
Общая площадь материала в рулоне	70 м²

Возможен и иной подход к проблеме утепления вентилируемого фасада – с использованием других материалов ROCKWOOL. В этом случае направляющие каркасной конструкции вынесены на необходимое расстояние от стены на специальных стойках, а для утепления применяются более жесткие плиты, которые дополнительно фиксируются к поверхности дюбелями-«грибками».

Еще один вариант монтажа утеплителя на вентилируемый фасад

1 – внешняя несущая стена дома.

2 – стоки каркаса.

3 – металлические направляющие каркасной конструкции.

4 – утеплительные плиты ROCKWOOL.

5 – крепления-«грибки». (Кстати, в ассортиментом ряду ROCKWOOL предусмотрены фирменные крепежные элементы с термоголовками, исключающими образования в местах их установки «мостиков холода»).

6 – облицовка фасада.

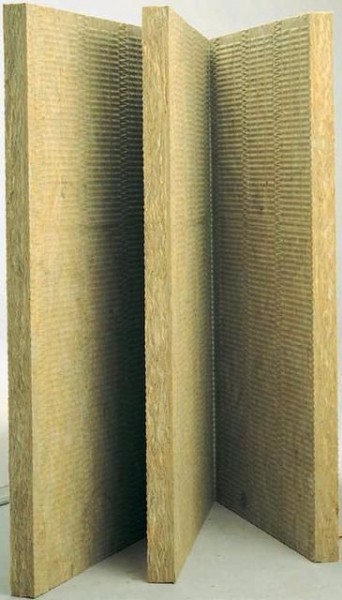

Плиты ROCKWOOL ВЕНТИ БАТТС

В такой конструкции могут применяться несколько разновидностей плит линейки ROCKWOOL ВЕНТИ БАТТС:

• ROCKWOOL ВЕНТИ БАТТС – жесткие плиты, предназначенные для монтажа термоизоляции в один слой, или же в качестве наружного слоя при двухслойном исполнении.
• ROCKWOOL ВЕНТИ БАТТС ОПТИМА – схожие по параметрам и способу применения с указанным выше типом. Кроме того, часто используется для изготовления полос для заполнения противопожарных разрывов около оконных и дверных проемов.
• ROCKWOOL ВЕНТИ БАТТС Н – облегченные плиты, которые используются только для внутреннего слоя при двухслойном утеплении вентилируемого фасада.
• ROCKWOOL ВЕНТИ БАТТС Д – самые удобные в применении, поскольку сочетают качества и внутреннего слоя, и внешнего. Отпадает необходимость крепления нижнего слоя – сама плита имеет двухслойную структуру с материалами небольшой и повышенной плотности.

Характерно то, что при правильном использовании утеплителей линейки ROCKWOOL ВЕНТИ БАТТС, нет необходимости крепить ветрозащитную диффузную мембрану – поверхность плит сама справится с внешними воздействиями.

Наименование параметров	ВЕНТИ БАТТС	ВЕНТИ БАТТС ОПТИМА	ВЕНТИ БАТТС Н	ВЕНТИ БАТТС Д
Плотность материала, кг/м³	90	90	37	90 наружный 45 внутренний
Предел прочности, кПа, не менее
— на сжатие при 10% деформации	15	15	—	—
— на расслоение	4	4	—	4
— на разрыв	—	—	6	—
Сжимаемость, не более	—	—	0.2	—
Коэффициент теплопроводности (Вт/м×°С):
— расчетная при t = 10 °С	0,035	0,035	0,036	0,035
— расчетная при t = 25 °С	0,037	0,037	0,037	0,036
— -эксплуатационная при условиях «А»	0,038	0,038	0,039	0,038
— -эксплуатационная при условиях «Б»	0,040	0.04	0,041	0,04
Группа горючести	НГ	НГ	НГ	НГ
Класс пожаробезопасности	КМ0	КМ0	КМ0	КМ0
Паропроницаемость (мг/(м×ч×Па), не менее	0.03	0.03	0.03	0.03
Влагопоглощение при частичном погружении	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²
Размеры плиты, мм
— длина и ширина	1000×600 1200×1000	1000×600 1200×1000	1000×600	1000×600 1200×1000 1200×1200
— диапазон толщин	от 30 до 200	от 40 до 200	от 50 до 200	от 80 до 200

б) Утепление двухслойной кладки

Кирпичные стены никогда не выйдут из моды, но часто они не в состоянии обеспечить должный уровень термоизоляции здания. Одно их решений данной проблемы – так называемая «колодезная кладка» — стена возводится в два слоя, а между ними размещается утеплительный материал.

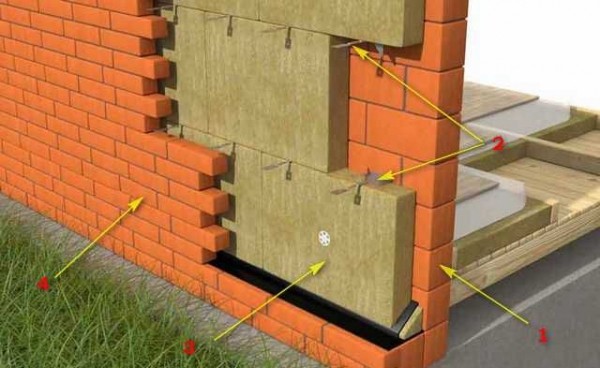

Схема утепления стены по принципу «колодезной кладки»

1 – утепляемая стена дома.

2 – закладные связывающие элементы, обеспечивающие взаимосвязь обоих кирпичных слоев.

3 – плиты утеплителя ROCKWOOL.

4 – внешняя кирпичная кладка «под расшивку».

Специально для таких трехслойных конструкций стен, выложенных их мелкоштучных материалов, разработан специальный утеплитель — ROCKWOOL КАВИТИ БАТТС. Его отличительная особенность – несколько уплотненные края плит, которые позволяют и взаимно поджимать одна другую, обеспечивая единую поверхность без зазоров. Если по каким-либо причинам щели всё-таки образовались, они плотно заполняются отрезанными полосками материала нужной толщины.

Если же предполагается создание трехслойной бетонной или железобетонной стеновой конструкции, то оптимальным выбором станет другая разновидность материала — ROCKWOOL БЕТОН ЭЛЕМЕНТ БАТТС, которая отличается повышенной плотностью базальтовой ваты.

Наименование параметров	КАВИТИ БАТТС	БЕТОН ЭЛЕМЕНТ БАТТС
Плотность материала, кг/м³	45	90
Предел прочности, кПа, не менее
— на сжатие при 10% деформации	—	20
— на расслоение	—	6
Сжимаемость, не более	15	—
Коэффициент теплопроводности (Вт/м×°С):
— расчетная при t = 10 °С	0,035	0,035
— расчетная при t = 25 °С	0,037	0,037
— эксплуатационная при условиях «А»	0,038	0,038
— эксплуатационная при условиях «Б»	0,040	0,040
Группа горючести	НГ
Класс пожаробезопасности	КМ0
Паропроницаемость (мг/(м×ч×Па), не менее	0.03
Влагопоглощение при частичном погружении	не более 1,5% по объему	не более 1кг/м ²
Размеры плиты, мм:
— длина и ширина	1000×600	1000×600
— диапазон толщин	от 50 до 200	от 50 до 180

в) Утепление каркасных стен

Находящееся в настоящее время в тренде каркасное строительство, действительно, позволяет достичь больших показателей экономии и материалов, и времени.

Основу здания составляет деревянный каркас, с двух сторон обшитый листовым или штучным материалом. А вот между ними должен находиться слой качественной термоизоляции, и утеплительные плиты ROCKWOOL подходят для этих целей как нельзя лучше.

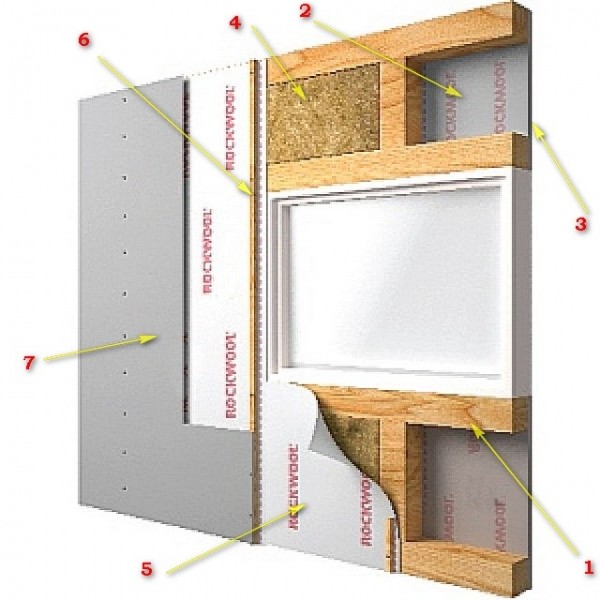

Примерная конструкция утепленной каркасной стены показана на рисунке:

Схема утепления каркасной стены

1 – несущий каркас здания.

2 – слой паропроницаемой диффузной ветрозащитной мембраны.

3 – внешняя обшивка стены.

4 – утеплительные плиты, уложенные между стойками и поперечинами каркаса.

5 – гидро- пароизоляционная пленка

6 – рейки контробрешетки, создающий вентилируемый зазор.

7 – внутренняя обшивка стена под дальнейшую отделку. Как правило, для этих целей применяется гипсокартон.

Итак, с внешней стороны обязательным условием является наличие ветрозащитной мембраны ROCKWOOL ДЛЯ СТЕН – о ее характеристиках уже было рассказано выше. Ее устанавливают логотипов в сторону улицы.

В качестве утеплителей оптимальным будет использовать плиты ROCKWOOL ЛАЙТ БАТТС СКАНДИК или ROCKWOOL ЛАЙТ БАТТС – они тоже были нами рассмотрены.

Основная угрозу утеплителю будет идти изнутри – именно отсюда будут пытаться проникнуть в стеновую конструкцию водяные пары. Чтобы создать надежный барьер, применяется специальная пароизоляция ROCKWOOL ДЛЯ КРОВЕЛЬ, СТЕН, ПОТОЛКА.

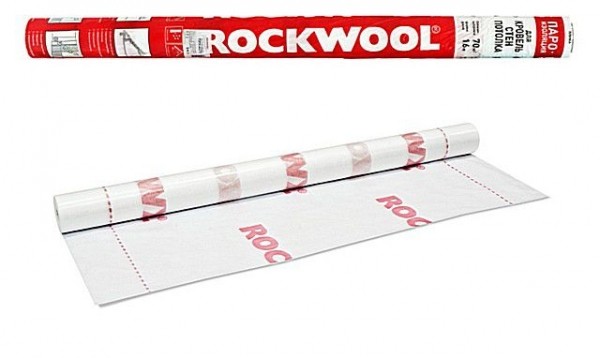

Пароизоляция ROCKWOOL ДЛЯ КРОВЕЛЬ, СТЕН, ПОТОЛКА

Этот рулонный материал имеет двухслойную структуру – нетканое полипропиленовое полотно плюс ламинированное покрытие полиэтиленом и полипропиленом. Одна сторона пленки – гладкая, и она всегда устанавливается в сторону утеплительного материала. Вторая – шероховатая на ощупь. Такая фактурность придана для того, чтобы на поверхности задерживались, не скатываясь вниз, мелкие капельки конденсата для свободного испарения через вентиляционный зазор между пароизоляцией и отделкой стены.

Для того чтобы не ошибиться, на пленке нанесен логотип ROCKWOOL – эта сторона должна смотреть сторону помещения.

Чрезвычайно важно ни в коем случае не ошибиться с местом и положением установки пароизоляции и диффузной мембраны – у них совершенно разные функции и принцип «работы»

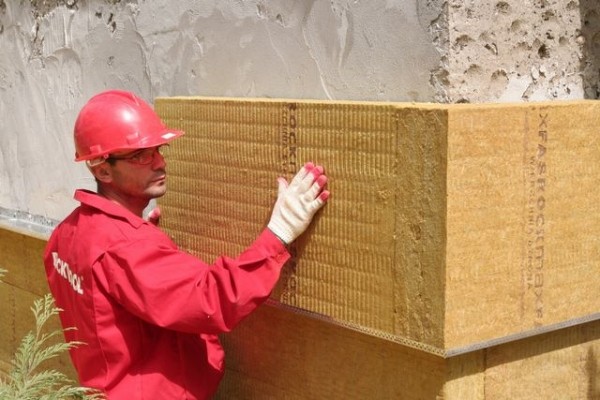

г) Утепление стен по технологии «мокрого фасада»

Если внешние стены нуждаются в утеплении, а у хозяев есть желание отделать свой дом декоративной штукатуркой или фасадной краской, то самым удобным решением будет применить технологию «мокрого фасада». Интересно, что в ассортименте компании ROCKWOOL есть не только утеплительные плиты для подобной технологии, но и вообще полный фирменный набор всех комплектующих и необходимых материалов.

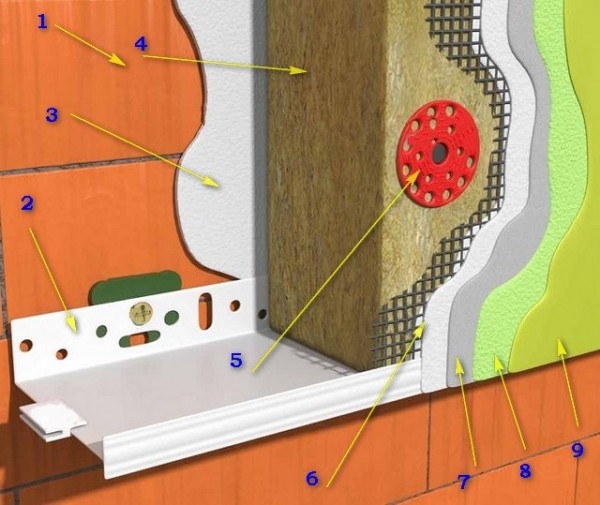

Схематично разрез стены, утепленной и отделанной по технологии «мокрого фасада», показан на рисунке:

Стена утепляется и отделывается по технологии «мокрого фасада»

1 – утепляемая стена.

2 – стартовый профиль.

3 – специальный клеевой состав для базальтовых утеплительных плит.

4 – утеплительные плиты ROCKWOOL.

5 – дополнительное крепление плит – дюбель-«грибок».

6 – армирующая штукатурная смесь со стеклотканевой сеткой.

7 – слой специальной водно-дисперсной грунтовки.

8 – декоративная штукатурка.

9 – при необходимости или желании – фасадная акриловая краска.

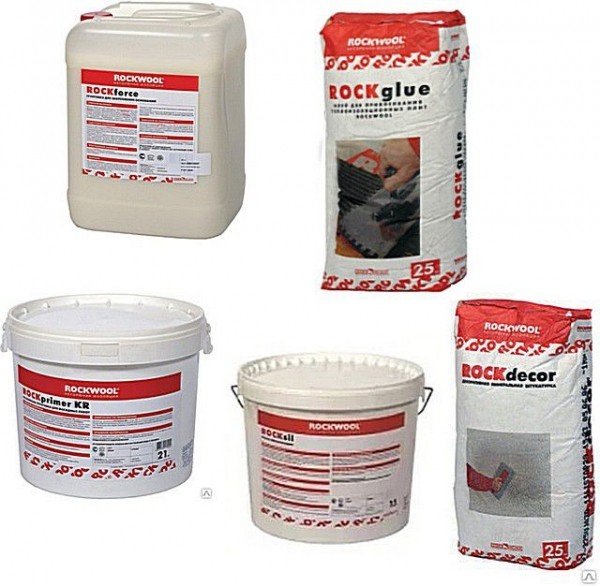

Какие основные материалы используются.

• В первую очередь, конечно, это утеплительные плиты, допускающие наклеивание на фасад с последующей отделкой штукатурным слоем. Могут использоваться следующий разновидности:

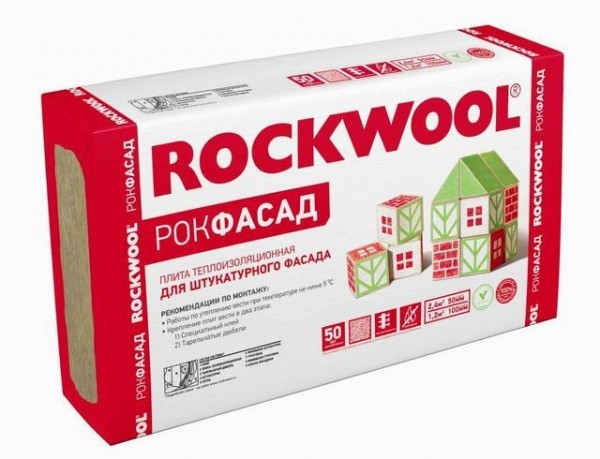

Упаковка плит ROCKWOOL РОКФАСАД

— ROCKWOOL РОКФАСАД – относительная новинка в ассортиментном ряду компании, специально предназначенная для утепления фасадов по «мокрой» технологии в частном загородном строительстве.

— ФАСАД БАТТС – жесткие плиты повышенной плотности, способные выдерживать повышенные внешние механические нагрузки.

— ФАСАД БАТТС ОПТИМА – универсальные плиты, подходящие для утепления фасада под штукатурку, и для укладки противопожарных рассечек.

— ФАСАД БАТТС Д – уникальные фасадные утеплительные плиты, имеющее двухслойное строение с различной плотностью материала. Это способствует облегчению панелей, что в конечном счёте упрощает их монтаж. Внешний слой толщиной 25 мм имеет повышенную плотность.

— ФАСАД ЛАМЕЛЛА – узкие полосы (ламели), часто необходимые для утепления фасадов со сложной криволинейными или ломаными очертаниями.

— ROCKWOOL ПЛАСТЕР БАТТС – используются в том случае, если необходим толстый штукатурный слой или же отделка тяжелой клинкерной плиткой. Характерные особенности – крепление к стене осуществляется не «грибками», а специальными подвижными стальными кронштейнами. Для армирования применяется не стекловолоконная, а оцинкованная стальная сетка.

Наименование параметров	РОКФАСАД	ФАСАД БАТТС	ФАСАД БАТТС ОПТИМА	ФАСАД БАТТС Д	ФАСАД ЛАМЕЛЛА	ПЛАСТЕР БАТТС
Плотность материала, кг/м³	100 ÷115	130	125	180/94	90	90
Предел прочности, кПа, не менее
— на сжатие при 10% деформации	30	45	45	—	40	15
— на расслоение	10	15	15	15	80	4
Коэффициент теплопроводности (Вт/м×°С):
— расчетная при t = 10 °С	0,037	0,037	0,038	0,037	0,039	0,035
— расчетная при t = 25 °С	0,038	0,039	0,039	0,038	0,041	,037
— эксплуатационная при условиях «А»	0,040	0,040	0,041	0,039	0,042	0,038
— эксплуатационная при условиях «Б»	0,042	0,042	0,042	0,041	0,044	0,040
Группа горючести	НГ	НГ	НГ	НГ	НГ	НГ
Класс пожаробезопасности	КМ0	КМ0	КМ0	КМ0	КМ0	КМ0
Паропроницаемость, мг/(м×ч×Па), не менее	0.03	0.03	0.03	0.03	0.03	0.03
Влагопоглощение при частичном погружении	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²
Размеры плиты, мм
— длина и ширина	1000×600	1200×500 10200×600 1000×600	1000×600 1200×1000 1200×1200	1000×600 1200×1000 1200×1200	1200×150 1200×200	1000×600
— толщина плиты	50 или 100	от 50 до 180 от 25 до 180	от 50 до 200	от 70 до 200	от 50 до 200	от 50 до 200

Кроме утеплительных плит для конструкции «мокрого фасада» рекомендуется использовать следующие материалы бренда ROCKWOOL:

Специальные растворы и смеси ROCKWOOL для утепления и отделки «мокрого фасада»

• Грунтовать утепляемую стену можно с помощью специального состава ROCKforce. Эта водно-дисперсная грунтовка значительно укрепит основание и создаст отличную его адгезию с клеевым раствором.
• Для приклеивания плит к поверхности стены применяется специальная смесь ROCKglue, отлично адаптированная именно к панелям ROCKWOOL.
• Для армирующего штукатурного слоя может подойти тот же клеевой состав, но рекомендуется использовать специальную штукатурную смесь, разработанную именно для этих целей – ROCKmortar. Получающаяся поверхность будет обладать высокой прочностью и отличной паропроницаемостью.
• Для армирования разработано несколько типов сеток из стекловолокна: ROCKfiber фасадная – обычная, ROCKfiber-S – панцирная с антивандальными качествами и ROCKfiber decor – для декоративной отделки повышенной сложности.
• После нанесения штукатурного армированного выравнивающегося слоя, перед дальнейшим нанесением отделки, поверхность тщательно грунтуется составом — ROCKprimer KR. Этим обеспечится высоконадежное сцепление декорирующего слоя.

Для финишной отделки предлагаются фирменные декоративные штукатурки линейки ROCKdecor или ROCKdecorsil млм фасадные краски на силиконовой основе ROCKsil.

Для выполнения штукатурных работ выпускается большой ассортимент стартовых, угловых профилей со всеми необходимыми комплектующими, в том числе – и с закрепленными полосами армирующей сетки.

д) Утепление стен изнутри

Как уже говорилось, утепление наружный стен изнутри уже само по себе не слишком хорошее решение. Однако, обстоятельства вполне могут сложиться таким образом, что подобная система термоизоляции может стать единственно возможной.

В этом случае рекомендуется придерживаться следующей схемы с использованием материалов ROCKWOOL:

Схема не особо приветствуемого, но все же допустимого утепления стен изнутри

1 – утепляемая внешняя стена.

2 – каркасная конструкция из бруса или оцинкованных профилей.

3 – утеплительные плиты ROCKWOOL, с максимально возможной плотностью размещенные между элементами каркаса.

4 – для минимизации негативных последствий внутреннего утепления обязательно прокладывается надежная пароизоляция. Причем следуем добиться максимально качественной герметизации этого барьера – по линиям перехлёста полотен и в местах их прилегания к соседним стенам, полу и потолку.

5 — Рекомендуется между пароизоляцией и внутренней отделкой предусмотреть вентилируемый зазор, порядка 10 мм. Для этого можно смонтировать рейки контробрешетки.

6 – листы внутренней обшивки стены (оптимально – влагостойкий гипсокартон).

7 – декоративная отделка стены.

В качестве термоизоляции применяются плиты ROCKWOOL ЛАЙТ БАТТС СКАНДИК или ROCKWOOL ЛАЙТ БАТТС. Пароизоляционный барьер – пленка ROCKWOOL ДЛЯ КРОВЕЛЬ, СТЕН, ПОТОЛКА. Все эти материалы уже были рассмотрены выше.

Материалы ROCKWOOL для утепления полов и перекрытий

Одна из важных задач обеспечения надежной термоизоляции здания является утепление холодных полов и перекрытий. Например, над неотапливаемыми подвалами или под холодными чердаками. И в том и в другом случае могут использоваться плиты ROCKWOOL, как универсального типа, так и специально разработанные для подобных целей

а) Утепления пола на лагах

Подобное утепление может проводиться как по черновому деревянному полу, так и с установкой лаг на железобетонные плиты перекрытия или на черновую стяжку по грунту.

Схема утепления по черновому полу

1 – черновой пол.

2 – лаги.

3 – паропроницаемая ветрозащитная мембрана ROCKWOOL ДЛЯ СТЕН, которая укладывается логотипов вниз, в сторону чернового пола.

4 – утеплительные плиты ROCKWOOL ЛАЙТ БАТТС СКАНДИК или ROCKWOOL ЛАЙТ БАТТС.

5 – пароизоляция ROCKWOOL ДЛЯ КРОВЕЛЬ, СТЕН, ПОТОЛКА, укладывается логотипом в сторону теплого помещения – вверх.

6 – чистовой настил пола.

Если лаги устанавливаются на бетонное основание, то схема получается схожей, но с некоторыми отличиями. Так, нет никакой нужды в паропроницаемой мембране. Под плиты лучше настелить слой полиэтиленовой пленки, чтобы исключить капиллярное проникновение влаги снизу. При желании, можно и при настиле верхнего гидроизоляционного слоя ограничиться использование полиэтиленовой пленки толщиной не менее 200 мкм.

Все используемые материалы уже были рассмотрены выше.

б) Утепление пола под стяжку

Специальные плиты ROCKWOOL позволяют утеплить пол, который в дальнейшем предполагается залить стяжкой, в том числе и с размещением в ней контуров или кабелей «теплого пола».

Утепление пола с последующей заливкой стяжки

1 – бетонная плита перекрытия или черновая стяжка при полах по грунту.

2 – слой термоизоляционных плит, которые рекомендуется укладывать на слой гидроизоляции, наиболее уместный в конкретных условиях (плотный полиэтилен, обмазочная гидроизоляция либо рубероид).

3 – слой гидроизоляции – плотная полиэтиленовая пленка.

4 – армированная цементно-песчаная стяжка толщиной не менее 30 мм.

5 — финишное покрытие пола.

6 – вставки вдоль стен из полос минеральной ваты, обеспечивающие повышенные показатели шумоизоляции.

Для такой схемы утепления пола используются специальные разновидности плит:

• ФЛОР БАТТС – жесткие плиты, предназначенные для утепления перекрытий, а также для создания эффективной шумоизоляции по принципу плавающего акустического пола.
• ФЛОР БАТТС И – отличаются повышенной плотностью жесткостью – для полов, на которых предполагаются повышенные нагрузки.

Наименование параметров	ФЛОР БАТТС	ФЛОР БАТТС И
Плотность материала, кг/м³	125	150
Предел прочности, кПа, не менее
— на сжатие при 10% деформации	35	45
Коэффициент теплопроводности (Вт/м×°С):
— расчетная при t = 10 °С	0,037	0,037
— расчетная при t = 25 °С	0,038	0,039
— эксплуатационная при условиях «А»	0,039	0,041
— эксплуатационная при условиях «Б»	0,041	0,042
Группа горючести	НГ	НГ
Класс пожаробезопасности	КМ0	КМ0
Паропроницаемость (мг/(м×ч×Па), не менее	0.03	0.03
Влагопоглощение при частичном погружении	не более 1,5 % по объему	не более 1,5 % по объему
Размеры плиты, мм
— длина и ширина	1000×600	1000×600
— толщина плиты	25 от 30 до 200	25 от 30 до 200

Утепление мансарды и кровли плитами ROCKWOOL

Особое внимание всегда должно уделяться утеплению кровельной конструкции – это один из основных путей теплопотерь здания. Тем более это важно, когда чердачное помещение предполагается превратить в полноценную комнату – мансарду.

а) Утепление скатных кровельных конструкций и мансард

Конструкцию скатной кровли не стоит чрезмерно перегружать, поэтому чаще всего применяется следующая каркасная схема:

Схема утепления скатов кровли или стен мансарды

1 – стропильные ноги

2 – утеплительные плиты ROCKWOOL, плотно уложенные между стропилами.

3 – паропроницаемая диффузная ветрозащитная мембрана ROCKWOOL ДЛЯ КРОВЕЛЬ. Располагается логотипом в сторону улицы.

4 – контррейка по стропильной ноге – обеспечивает дополнительную фиксацию мембраны и создает необходимый вентиляционный зазор в 50 мм.

5 – обрешётка под конкретное кровельное покрытие,

6 – кровельное покрытие.

7 – с внутренней стороны утеплителя – пароизоляция ROCKWOOL ДЛЯ КРОВЕЛЬ, СТЕН, ПОТОЛКА, логотипом в сторону помещения.

8 – обрешетка под внутреннюю обшивку чердачного помещения (мансарды).

9 – облицовка стен – гипсокартон, фанера, ОСП, вагонка и т.п.

В качестве утеплителя используются все те же плиты универсального назначения ROCKWOOL ЛАЙТ БАТТС СКАНДИК или ROCKWOOL ЛАЙТ БАТТС.

Особого внимания в данном случае заслуживает мембрана. На этом участке здания весьма вероятны протечки во время обильных осадков или таяния снега, поэтому к материалу предъявляются повышенные требования по водоупорности.

Мембрана ROCKWOOL ДЛЯ КРОВЕЛЬ

Наименование параметров	Показатели
Удельная поверхностная плотность, г/м²	90 ± 5%
Устойчивость в напору воды, мм водяного столба, не менее	5000
Устойчивость на разрыв, Н/см, по длине / по ширине, не менее	110 / 90
Устойчивость к ультрафиолетовому облучению, не менее	3 ÷ 4 месяцев
Паропропускаемость, г/(м²×сутки)	850
Ширина и длина в рулоне	1600 мм, 73,45 м
Общая площадь материала в рулоне	70 м²

б) Утепление плоской кровли

Термоизоляция плоских кровель в частном строительстве встречается не столь часто, но все бывают случаи, когда необходимо утеплить хозяйственную постройку, гараж, помещение для домашней живности и т.п.

В ассортиментной линейке ROCKWOOL предусмотрены утеплительные плиты, разработанные именно для этих целей.

Утепление ими может проводиться как по плите перекрытия, так и по легкой кровле из профнастила.

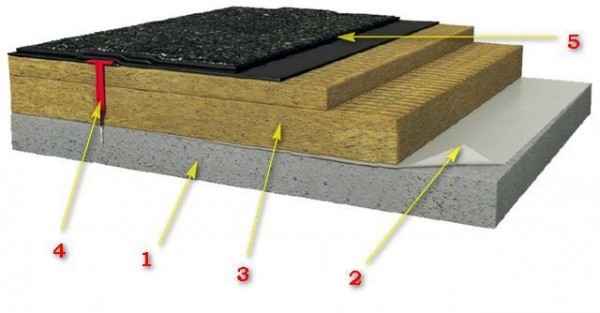

Один из вариантов утепления плоской кровли по плите перекрытия

1 – плита перекрытия крыши.

2 – пароизоляционная мембрана. Рекомендуется применение специальных полиэтиленовых мембран ROCKBARRIER. Допустимо в данном случае использовать в качестве пароизоляции битумные составы (мастики), которыми плиты утеплителя будут приклеиваться к поверхности перекрытия.

3 – сами утеплительные плиты, которые могут укладываться в один или два слоя.

4 – специальные крепления для надежной фиксации плит к поверхности крыши.

5 – покрытие кровли. На рисунке показано два слоя рулонного полимерно-битумного материала (рубероида). Часто применяются специальные кровельные гидроизоляционные мембраны на основе ПВХ – из линейки ROCKMEMBRANE. Если планируется создание эксплуатируемой кровля, то при правильном подборе утеплительных плит может быть залита бетонная стяжка.

В принципе, схожая схема применяется и на крышах из профнастила.

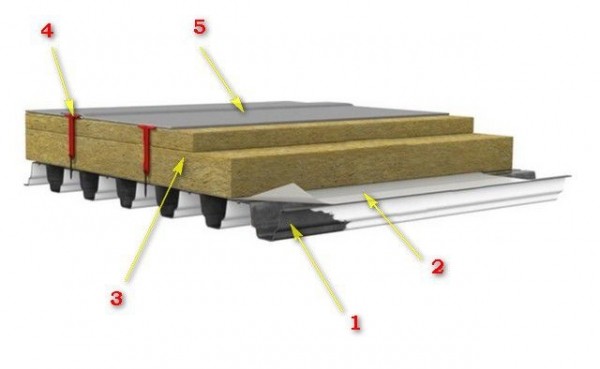

А так можно утеплить крышу из профнастила

Вся разница здесь лишь в верхнем покрытии кровли. На рисунке показана ПВХ-мембрана ROCKMEMBRANE. Понятно, что на металлическом основании эксплуатируемых кровель не создают, и стяжка использоваться не может. Кроме того, рельефная поверхность профнастила исключает использование в целях пароизоляции битумной мастики – используется только пленочный материал типа ROCKBARRIER.

Какие утеплительные плиты ROCKWOOL могут применяться в таких конструкциях кровли:

• РУФ БАТТС В ОПТИМА – плиты для однослойного утепления плоских кровель, или для двухслойного – с расположением сверху.
• РУФ БАТТС В ЭКСТРА – плиты повышенной жесткости, для верхнего слоя утеплительной конструкции плоской кровли.
• РУФ БАТТС Н ОПТИМА – используются в качестве нижнего слоя при многослойном утеплении плоской кровли.
• РУФ БАТТС Н ЭКСТРА – использование аналогичное, отличия в некоторых параметрах материала.
• РУФ БАТТС Д СТАНДАРТ, ОПТИМА и ЭКСТРА представляют собой комбинированные плиты со слоями разной жесткости. Верхний, жёсткий слой имеет толщину 15 мм. Такая конструкция плит существенно облегчает их вес и упрощает монтажные работы.
• РУФ БАТТС СТЯЖКА – плиты предназначены для термоизоляции эксплуатируемой кровли, которая будет закрывать стяжкой.

Наименование параметров	РУФ БАТТС В ОПТИМА (ЭКСТРА)	РУФ БАТТС Н ОПТИМА (ЭКСТРА)	РУФ БАТТС Д ОПТИМА (ЭКСТРА)	РУФ БАТТС СТЯЖКА
Плотность материала, кг/м³	160 (190)	100 (115)	205/120 (235/130)	135
Предел прочности, кПа, не менее
— на сжатие при 10% деформации	60 (70)	30 (35)	45 (60)	45
— на расслоение	15 (20)	5 (7,5)	12 (15)	7,5
Сопротивление точечной нагрузке, Н, не менее	650 (700)	—	550 (750)	300
Коэффициент теплопроводности (Вт/м×°С):
— расчетная при t = 10 °С	0,039 (0,040)	0,036 (0,037)	0,037 (0,037)	0,037
— расчетная при t = 25 °С	0,041 (0,041)	0,038 (0,039)	0,038 (0,039)	0,039
— -эксплуатационная при условиях «А»	0,042 (0,043)	0,039 (0,041)	0,039 (0,040)	0,041
— -эксплуатационная при условиях «Б»	0,043 (0,044)	0,041 (0,042)	0,042 (0,042)	0,042
Группа горючести	НГ	НГ	НГ	НГ
Класс пожаробезопасности	КМ0	КМ0	КМ0	КМ0
Паропроницаемость (мг/(м×ч×Па), не менее	0.03	0.03	0.03	0.03
Влагопоглощение при частичном погружении	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²	не более 1кг/м²
Размеры плиты, мм
— длина и ширина	1000×600 1200×1000 2000×1200 2400×1200	1000×600 1200×1000 2000×1200 2400×1200	1000×600 1200×1000 2000×1200 2400×1200	1000×600 1200×1000 2000×1200 2400×1200
— толщина плиты	от 40 до 200 (40 и 50)	от 40 до 200	от 60 до 200	от 40 до 200

Утепление бани или сауны

Совершенно особого подхода требует термоизоляция бани или сауны. Здесь необходимо одновременно решить сразу две задачи – обеспечить сохранение тепла и не допустить деструктивного действия повышенной влажности на сам утеплитель и на конструкцию стен. Все это решается применением особых плит —  ROCKWOOL САУНА БАТТС.

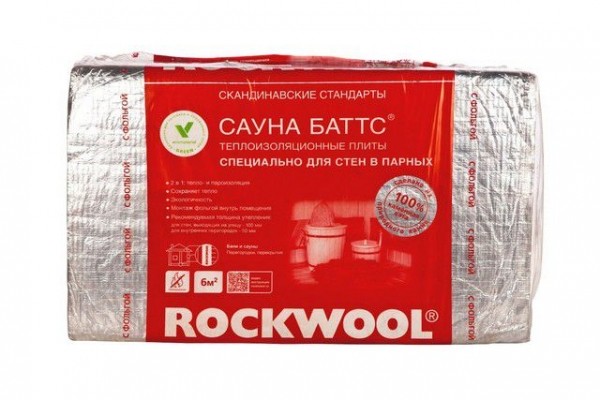

Совершенно особый тип утеплительных плит — ROCKWOOL САУНА БАТТС

Эти плиты имеют с одной стороны фольгированную поверхность. Тонкий алюминиевый слой становится надежной преградой для водяных паров, а кроме того – активно отражает тепловую энергию обратно в помещения, создавая наиболее благоприятные условия для банных процедур.

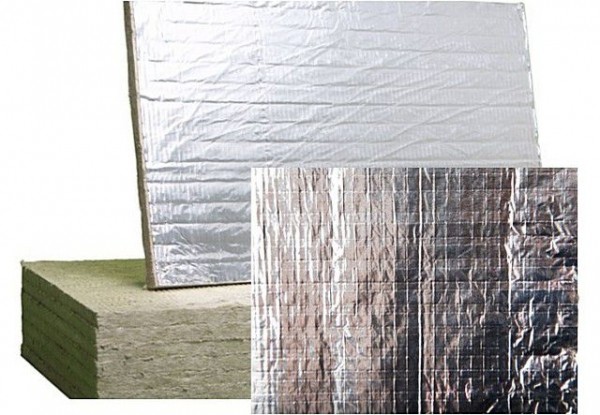

Фольгированная поверхность плит для утепления бань

Такой материал может применяться для любых поверхностей в бане – для наружных стен, для внутренних перегородок и для потолков стен. В результате парная становится своеобразным «термосом», в котором очень долго будет удерживаться тепло.

Типовая схема термоизоляции стен парной показана на рисунке:

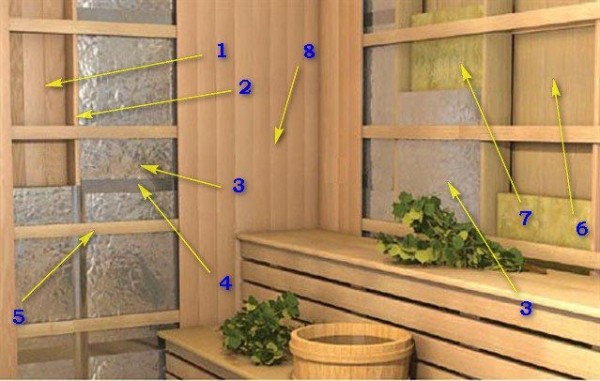

Примерная схема утепления парной

1 – внутренняя перегородка, отделяющая парную от предбанника. Чрезмерной термоизоляции здесь не требуется – достаточно одного слоя плит САУНА БАТТС (поз. 3) уложенным между стоками каркасной конструкции стены (поз. 2).

Внешняя стена (поз. 6) потребует более качественного утепления, поэтому здесь применяется двухслойная конструкций. Прилегающий к наружной стене – слой универсальных плит ROCKWOOL ЛАЙТ БАТТС СКАНДИК или ROCKWOOL ЛАЙТ БАТТС (поз. 7). А поверх него уже выкладывается прослойка САУНА БАТТС.

Все просветы между плитами по вертикали и горизонтали (поз. 4) заклеиваются специальным алюминизированным скотчем ROCKWOOL. Задача – добиться полной герметизации пароизоляционной и отражающей поверхности, не оставив «лазеек»  для проникновения влаги в утеплитель.

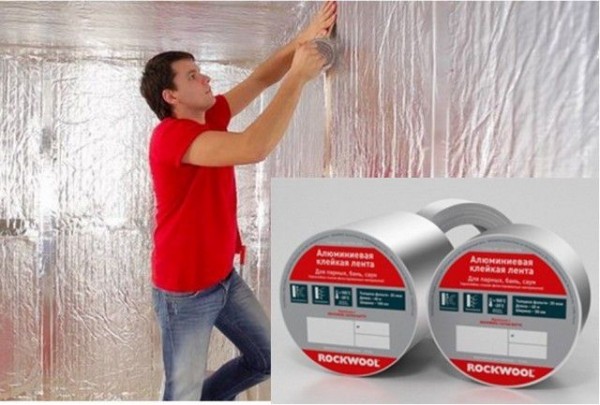

Алюминиевым скотчем добиваются максимальной герметизации фольгированного утеплительного слоя

Алюминиевая клейкая лента ROCKWOOL выпускается в рулонах по 40 м, шириной 50 или 100 мм. Адгезионный слой из синтетического каучука обеспечивает надежную фиксацию скотча даже в условиях повышенной влажности.

После этого монтируются рейки обрешетки (поз. 5), по которым, с оставлением небольшого вентиляционного зазора, устанавливается деревянная обшивка парной (поз. 8).

Параметры ROCKWOOL САУНА БАТТС приведены в таблице:

Наимнование характеристик	Показатели
Плотность материала, кг/м³	40
Коэффициент теплопроводности, Вт/м×°С	0,036
Группа горючести	Г1
Класс пожаробезопасности	КМ1
Допустимая температура использования	до + 200 °С
Размеры плиты, мм:
— длина и ширина	1000 ×600
— толщина плиты	50 или 100 мм

Видео: как провести утепление сауны плитами ROCKWOOL САУНА БАТТС

 Итак, были рассмотрены основные типу утеплительных плит и сопутствующих материалов, применяемых для проведения термоизоляционных работ в частном доме. Этим перечень продукции ROCKWOOL – отнюдь не ограничивается. Выпускается немало типов специальной термоизоляции, например, для технологического оборудования и трубопроводов, материалы для огнезащиты и для создания звукоизоляционных конструкций. Но это уже – темы для отдельного рассмотрения.
