Устройство системы вентиляции – назначение, основные и дополнительные элементы

Проживая в сельской местности, вы практически не задумываетесь о вентиляции, порой для дома достаточно сделать самую простую конструкцию. Другое дело, когда приходится проводить рабочее время в городских офисах, окна которых выходят на автодорогу. В этом случае открытие окна не только не дает доступ свежего воздуха, но и, наоборот, только усугубляет атмосферу в помещении.

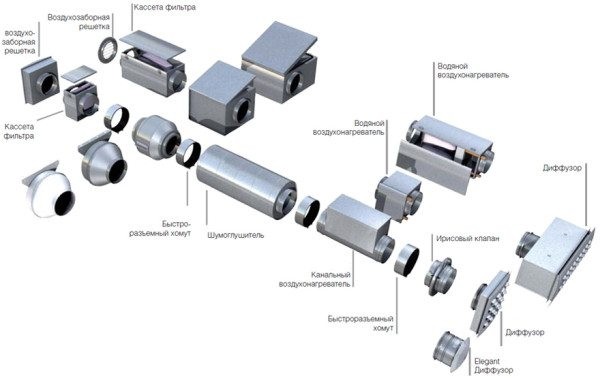

Сложное устройство систем вентиляции

Назначение

Сегодня невозможно представить без вентиляции любое производство, а также помещения в квартире или доме.

Ее использование довольно обширно, а оборудование, хотя и отличается разнообразием, но в действительности представляет собой три основные группы, которые занимаются:

• созданием воздушных потоков;
• обработкой воздуха;
• распределением воздуха по помещениям.

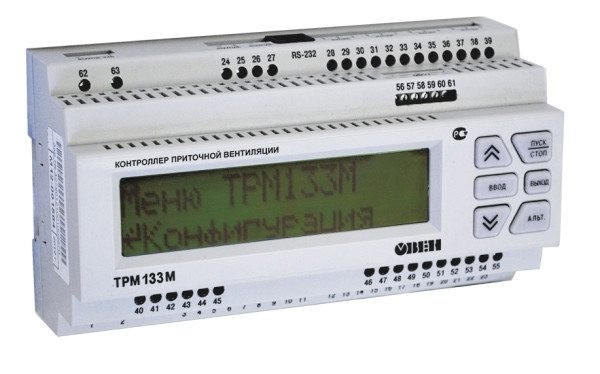

Контроллер системы вентиляции приточного типа

Отдельно следует выделить дополнительные комплектующие для систем вентиляции, которые можно считать их неотъемлемой частью, способные свести на нет побочные эффекты работы:

• противопожарные клапаны;
• теплоизоляция;
• шумоглушители.

Совет: все сложные вентиляционные системы необходимо оборудовать автоматикой.

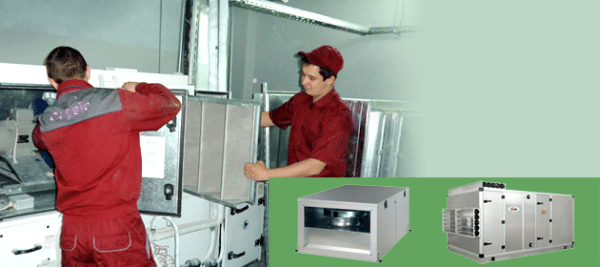

Сервисное обслуживание и диагностика систем вентиляции

Структура

Оборудование зависит от типа вентиляции. К примеру, приточная состоит из элементов, которые:

Создают воздушные потоки	Главный элемент всех механизмов – вентилятор, которые могут быть различными, и использоваться для таких систем вентиляции: вытяжных; приточных; приточно-вытяжных. С их помощью удается создавать воздушные завесы, а устанавливаться они могут на крышах и в вентиляционных каналах.
Обрабатывают воздух	Данные системы могут быть отдельными и входить в состав более крупных механизмов: увлажнители выступают частью большого агрегата; воздухоохладители являются секцией кондиционера; фильтры – элементы других приборов; воздухонагреватели являются частью вентиляционной системы.

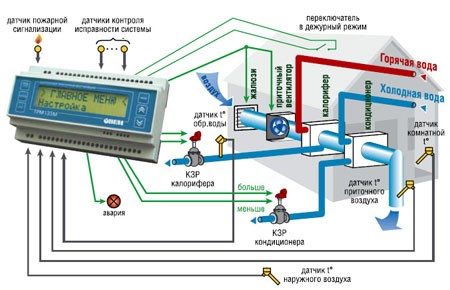

Диспетчеризация систем вентиляции позволяет вовремя реагировать на неисправности

Для распределения воздушных потоков применяют следующие детали систем вентиляции:

Воздухораспределители:

• насадки с форсунками;
• решетки;
• перфорированные панели;
• плафоны;
• щелевые устройства.

Воздушные каналы.

Устройства регулирующего и запорного типа – клапаны, диафрагмы.

Основные элементы вентиляционной системы

Как и любая конструкция, обеспечить правильную работу системы должны отдельные ее элементы, которые могут работать самостоятельно или быть синхронизированы с остальными посредством автоматики:

Воздухозаборная решетка первая принимает поступающий снаружи чистый воздух, ее цена зависит от размеров и материала. Чаще всего она бывает прямоугольной или круглой, встречаются также овальные или изготовленные по заказу. Их задача не только декоративная, но и практическая – защиты системы вентиляции от различных загрязнений, а также атмосферных осадков.

Воздушный клапан предназначен контролировать расход воздуха, а также предотвращает попадание в систему наружного воздуха, если она выключена. Особенно необходим в холодное время года, иначе в дом и квартиру будет попадать морозный воздух и мокрый снег. Установить его можно без труда своими руками.

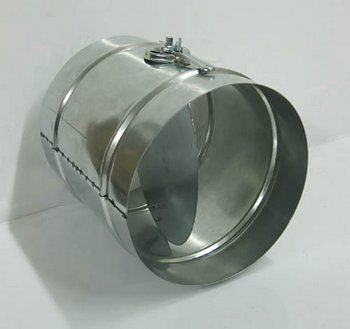

На фото – дроссель клапан для вентиляции

Чаще всего в приточных вентиляционных системах производят синхронизацию заслонки на клапане с помощью электропривода, автоматизируя ее управление. Если включается калорифер – клапан открывается, когда выключается – он закрывается.

Воздушный фильтр важный элемент системы, защищающий ее от пуха, пыли, насекомых и грязи. Обычно используют грубой очистки, способный задерживать частицы размером от 10 мкм. Фильтрующим материалом в этом случае является акрил. При необходимости увеличения защиты вентилируемого здания инструкция рекомендует устанавливать фильтр тонкой очистки, задерживающий частицы размером до 1 мкм, а также особо тонкой очистки, не пропускающий частицы до 0,1 мкм.

Совет: следите за состоянием устройства и проводите его чистку от мусора и пыли каждый месяц.

Рекомендуем для диагностики фильтра установить датчик давления, способный отслеживает разность воздушного давления на входе и выходе вентиляционной системы.

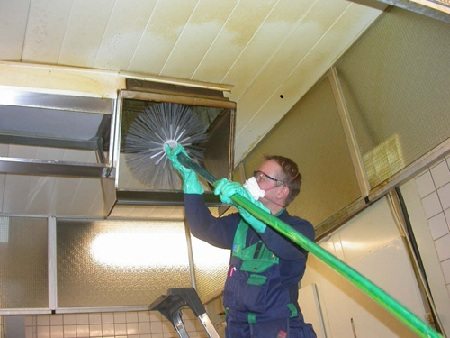

Периодическая промывка систем вентиляции вручную

Вентилятор используется во всех принудительных системах воздухообмена и статическое давление в системе вентиляции. Имеет два основных параметра – объем подаваемого воздуха и давление. По конструкции они могут быть осевыми и центробежными.

Первые получили одобрение у покупателей благодаря своей надежности и высокой производительности. Недостаток – создают низкое полное давление, из-за чего в извилистых воздуховодах скорость воздушного потока значительно уменьшается. В данном случае рекомендуем применять радиальные модели вентиляторов, способных создать высокое давление потока.

Совет: последние модели европейских производителей вентиляционного оборудования радуют низким уровнем шума и небольшими габаритами.

Воздуховоды предназначены для распределения обработанного воздуха по зданию после его выхода из шумоглушителя.

Они объединены в сеть, состоящую из:

• поворотов;
• переходников;
• тройников.

Их подбор производится по:

• площади сечения – она зависит от необходимого воздухообмена, который определяется расчетным путем, а также от максимально определенной скорости воздуха;
• форме – круглой или прямоугольной, реже овальной;
• жесткости – гибкие, полугибкие и жесткие.

Совет: во время работы должна соблюдаться допустимая скорость в системе вентиляции, в противном случае воздуховод станет источником шума.

Жесткие воздуховоды изготавливают из оцинкованной жести, они могут быть прямоугольной или круглой формы. Для определенных условий их могут производить из нержавеющей стали.

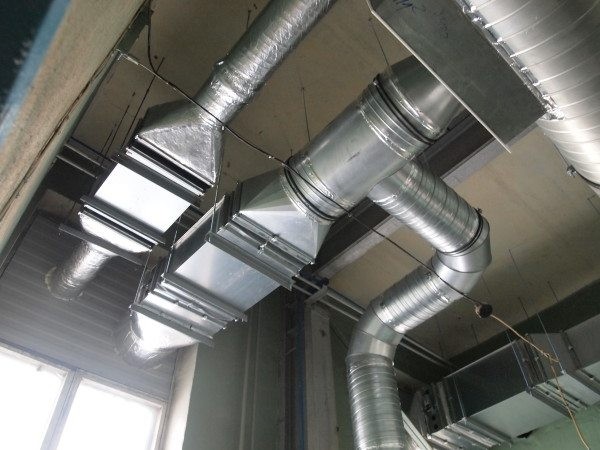

Реконструкция систем вентиляции позволяет улучшить ее работу

Полугибкие и гибкие воздуховоды изготавливают из многослойной алюминиевой фольги, в сечении они круглые, чему способствует каркас из стальной проволоки, свитой в спираль. Данная конструкция удобна для транспортировки, так как может складываться «гармошкой».

Недостаток – высокое аэродинамическое сопротивление из-за неровной внутренней поверхности, поэтому их следует применять  на проектах небольшой протяженности.

Дополнительные

Нагреватели	Они могут быть электрическими и водяными. Применяют воздухонагреватели для нагрева и кондиционирования воздушных масс в канальных системах. Характеристики устройства: монтаж производится в круглый или прямоугольный канал внутри помещения; способно работать при температурах в диапазоне – 40°С – +40°С; класс электроизоляции IP 40; в воздухе не должно быть твердых, клейких и волокнистых взрывоопасных веществ. Установку канальных нагревателей рекомендуется доверить специалистам. В этом случае удастся добиться равномерного распределения воздуха по всему его сечению. Между ближайшим поворотом канала и нагревателем должно было не менее 3 диаметров последнего. Производить установку приборов можно в горизонтальном или вертикальном канале. Запомните, при выключенном вентиляторе запрещается подавать напряжение на нагреватель. Для регулировки мощности нагрева часто применяют тиристорные регуляторы.
Охладители	Применяются для охлаждения поступающего снаружи чистого воздуха. Для понижения температуры потока используют разные хладоносители: воду; хладагент; этиленгликоль.
Рекуператор	Предназначен для смешивания двух потоков воздуха – поступающего снаружи и возвращаемого из комнаты. Он помогает сократить расходы на нагрев воды в период холодов и на снижение температуры воздуха в жаркое время.
Шумоглушитель	Необходимая часть вентилятора, контролирующая уровень шума, чтобы увеличить комфорт в помещении для работы или отдыха. Источником шума в вентиляторе является любое колебательное движение: аэродинамическое; механическое. Шумоглушители делят на: пластинчатые;  трубчатые. Их основным преимуществом являются поверхности, облицованные звукопоглощающим материалом.

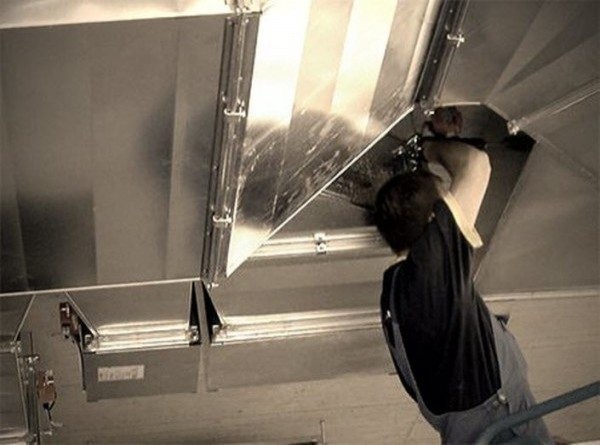

Монтаж и наладка систем вентиляции специалистами

Вывод

Проектируя вентиляционную систему, необходимо понимать не только ее назначение, но и устройство. Тогда будет легче знать – где, какие и куда элементы устанавливать, и для чего они будут использоваться в дальнейшем. Условно можно отнести одни из них к основным, другие – к дополнительным.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
