Установка полотенцесушителя в ванной: пошаговая инструкция, видео

Полотенцесушитель в ванной комнате – чрезвычайно удобный прибор. Благодаря ему, комфортность пользования этим помещением значительно возрастает. Всегда есть возможность просушить влажные полотенца, одеть после душа теплый халат, а для молодых мам очень важным моментом является и сушка детских вещей после экспресс-стирок, которые порой случаются по нескольку раз на день. Да и в самой ванной от размещённого на стене полотенцесушителя — значительно теплее, так как он играет еще и роль своеобразного радиатора отопления.

Установка полотенцесушителя в ванной

Те старые полотенцесушители, которые ранее повсеместно устанавливались в городских квартирах, многих уже не удовлетворяют с эстетической точки зрения. Поэтому, задумывая ремонт в ванной или в совмещённом санузле, хозяева планируют и установку нового прибора, на старом месте, либо с переносом на более удобную, с их точки зрения, позицию. Но при всей кажущейся простоте подобной операции, установка полотенцесушителя в ванной все же подчиняется целому ряду важных правил. Если их не учитывать, то либо прибор не будет функционировать так, как хотелось бы, либо, что еще хуже, нарушиться нормальная работа всей системы горячего водоснабжения или отопления.

Главная направленность данной публикации и будет заключаться в том, чтобы дать хозяевам квартиры представление, какие схемы подключения полотенцесушителя считаются приемлемыми и эффективными. Следует полагать, что если домашний мастер берется за такое дело, его уже не следует учить основным приемам сантехнического монтажа. Ну а если все же будет приглашаться сторонний специалист – будет возможность проконтролировать его работу, так как в этой среде промышляет немалое количество откровенных халтурщиков.

Общие представления о работе полотенцесушителя

Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания. Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора.

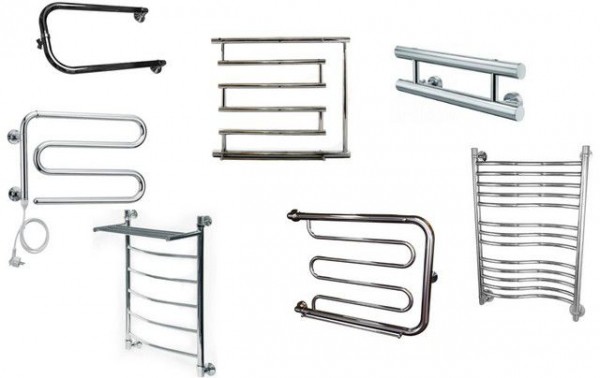

Разнообразие полотенцесушителей – чрезвычайно велико, и по внешнему исполнению, и по принципу действия.

Самыми «проблемными» были и остаются все же полотенцесушители водяного принципа действия – именно с их монтажом возникает наибольшее количество вопросов. Приборам такого типа и будет в основном посвящено дальнейшее изложение.

Полотенцесушители комбинированного типа подчиняются при подключении к трубной разводке общим правилам

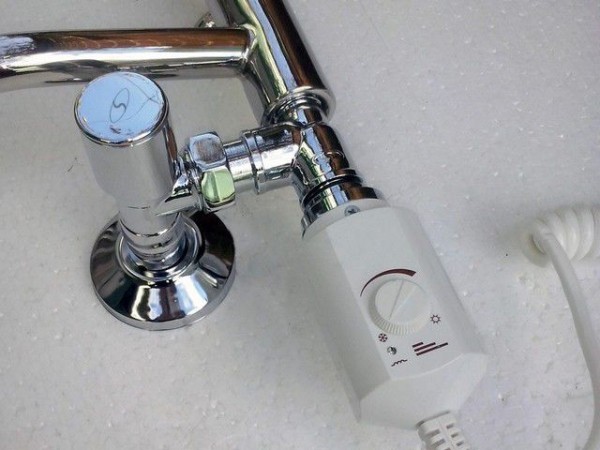

Сразу оговоримся, что можно приобрести модель комбинированного типа, которая будет работать благодаря циркуляции горячей воды, но может при необходимости переключаться и на электрический обогрев. Тем не менее, подключение подобных полотенцесушителей к контурам труб подчиняется общим правилам, поэтому в отдельную категорию их выносить не будем.

Как разобраться в многообразии полотенцесушителей?

Предлагаемый ассортимент подобных приборов – чрезвычайно широк, что может даже поставить тупик при выборе. Помочь в этом вопросе поможет специальная публикация нашего портала – «Как выбрать полотенцесушитель».

Итак, для нормальной работы полотенцесушителя необходим поток разогретой жидкости через него. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, этот прибор, как правило, представлял собой просто обычную петлю трубы горячего стояка, чаще всего – на нисходящей части «кольца», то есть с потоком, направленным сверху вниз. В этом был заложен тот смысл, что потребители получают горячую воду требуемой температуры, независимо от этажа проживания, а уже при возвращении потока шел дополнительный отбор тепла на полотенцесушителях.

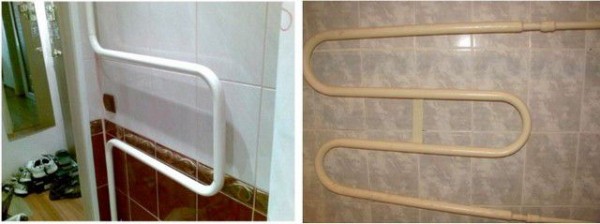

Всем с ранних лет знакомые полотенцесушители, стоявшие в большинстве городских квартир. По сути – петля на обратном стояке горячего водоснабжения

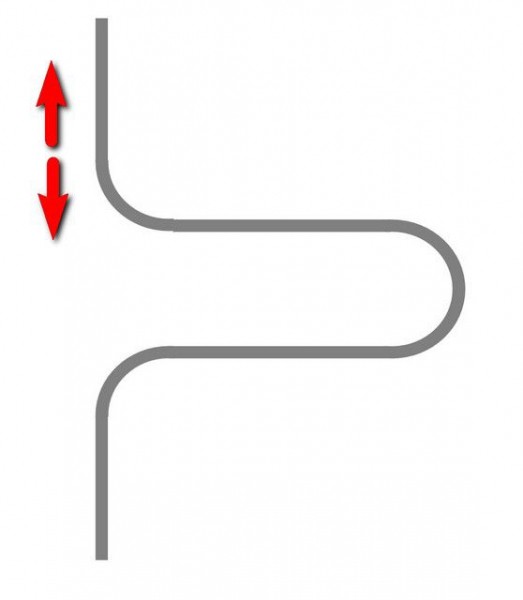

Обратите внимание – труба, формирующая петлю (одну, в полотенцесушителях U-типа, или две – М-типа) имеет диаметр такой же, как и на самом стояке, или даже больше. Это – требование для обеспечения нормальной, без помех и излишнего гидравлического сопротивления, циркуляции в локальном контуре ГВС.

Понятно, что подобные полотенцесушители в настоящее время уже очень часто не удовлетворяют хозяев по своей внешности. Принимается решение об их замене на более современные, максимально подходящие по своим эстетическим качествам к создаваемому в ванной интерьеру. И вот здесь начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «горе-сантехников» (которых, к сожалению, весьма немало), приводит к тому, что, в лучшем случае, полотенцесушитель не работает вовсе или прогревается неравномерно (особенно это касается приборов типа «лесенка»). А в худшем – нарушается функционирование системы горячего водоснабжения во всем стояке подъезда, что влечет за собой меры административного воздействия и, безусловно, обострение отношений со всеми соседями.

Дело в том, что непродуманные решения, основанные чаще всего на желание скрыть трубы подводки или приобрести прибор оригинальной формы, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. Поэтому далее в статье будут предложены варианты схем подсоединения полотенцесушителей, из которых можно выбрать наиболее подходящую. Кроме того, внимание будет уделено и схемам спорным, заведомо нерабочим, а то и вовсе запрещенным к реализации.

Еще одна оговорка, прежде чем перейти к рассмотрению схем. В дальнейшем будет речь идти в большей мере об установке полотенцесушителя именно в систему горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление эти приборы нередко являются составной частью именно системы отопления. С одной стороны – вроде бы удобно, но с другой – в летний период, когда обогрев дома не нужен, прибор становится «недееспособным».

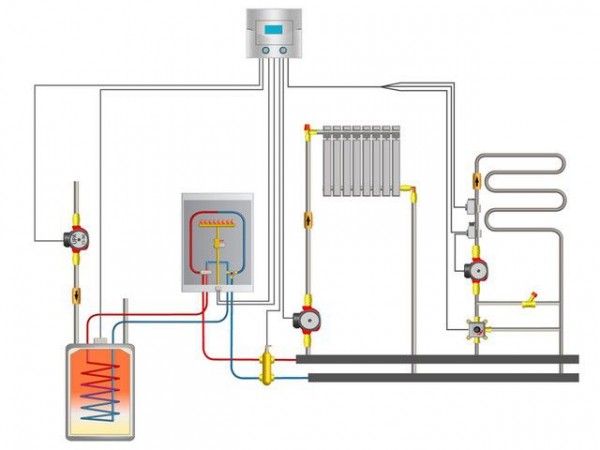

Один из универсальных вариантов организации автономного отопления и горячего водоснабжения, с включением полотенцесушителя в общую схему

Другой вариант – это подключение полотенцесушителя к системе автономного горячего водоснабжения, оснащенной бойлером косвенного нагрева с автоматизированной циркуляционной схемой работы.

Схемы в обоих вариантах автономных систем могут быть весьма разнообразными, сложными, но подчиняющимися уже несколько иным правилам. Поэтому это вопрос также будет «выведен за скобки», так как относится уже к другому разделу, больше связанному с системами отопления.

Цены на полотенцесушители

Полотенцесушители

Какую схему подключения полотенцесушителя выбрать?

Простейшие схемы врезки полотенцесушителей

Итак, ранее полотенцесушители чаще всего являлись неотъемлемой частью циркуляционного стояка горячего водоснабжения. При такой схеме подключения их работе абсолютно ничего не может помешать – раз диаметр «змеевика» не меньше диаметра трубы стояка, гидравлическое сопротивление, даже счет удлинения магистрали, практически не возрастает. Пока в системе циркулирует горячая вода, будет разогретым и сам прибор.

Самая простая схема установки полотенцесушителя. Сам по себе прибор является участком стояка горячего водоснабжения

Обратите внимание на показанные красные стрелочки. Направление потока на работоспособность полотенцесушителя при подобном подключении – абсолютно не влияет. Простота и надёжность подобного подключения подвигает владельцев квартир не отказываться от него и при смене полотенцесушителя. Достаточно выбрать современную модель с соответствующим межосевым расстоянием и диаметром трубы, чтобы не допустить заужения стояка.

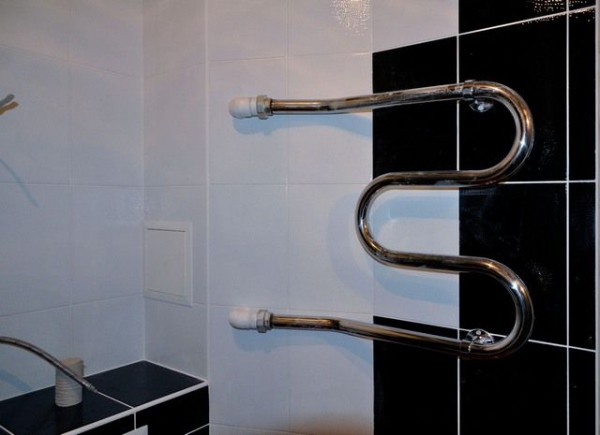

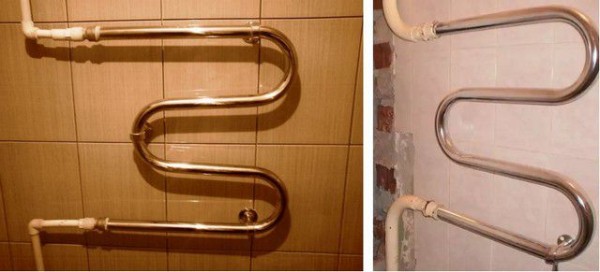

Установлены новые полотенцесушители, без каких-либо изменений в конфигурации стояка горячего водоснабжения.

Монтаж тоже не выглядит слишком сложным. Необходимо договориться коммунальщиками о временном отключении стояка и сливе из него воды. Затем старый полотенцесушитель демонтируется (или срезается). На его место устанавливается новый, по технологии, наиболее подходящей к конкретным условиям. Это может быть приваривание резьбовых патрубков с дальнейшей «запаковкой» прибора, использование, по возможности, сохранившихся резьбовых участков, и т.п. Нередко прибегают и к обновлению самого стояка – например, меняют его на полипропиленовый, не снижая внутреннего диаметра трубы. Тогда установка будет еще проще – ввариваются соответствующие фитинги для перехода на резьбу, и к ним уже монтируется полотенцесушитель.

Сам стояк нередко прячут за декоративный короб, который «маскирует» всю разводку труб в ванной или санузле. Но принципиально, при любой схеме подключения, это не должно сказываться на ее конфигурации.

Стояки холодной и горячей воды закрыты декоративным коробом, но схема подключения при этом остается неизменной

Каким бы образом ни проводился монтаж, нельзя допускать двух ошибок:

— Нередко при установке металлопластиковых труб происходит невольное заужение прохода, что связано с особенностями строения пресс-фитингов. Это может сказаться на общей работоспособности всего стояка, так как на локальных участках резко возрастает гидравлическое сопротивление.

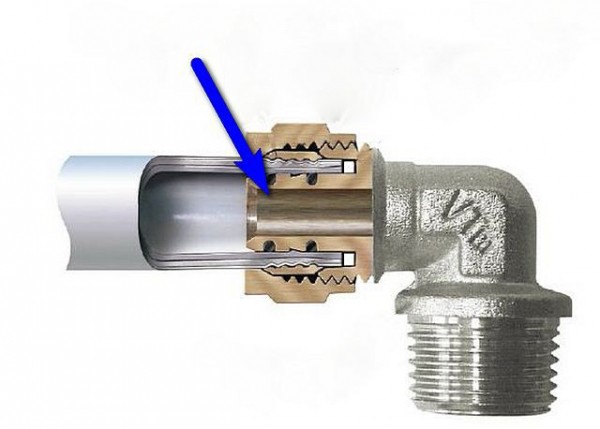

Достаточно часто допускаемая  ошибка – конструкция фитинга для металлопластиковых труб подразумевает резкое сужение проходного диаметра, а на общем стояке это – не рекомендуется

Вторая дилетантская ошибка – это установка перед полотенцесушителем запорных устройств. Нет слов – наличие кранов позволяет самостоятельно отключать прибор, когда в нем нет необходимости, а если нужно – проводить демонтаж или какие-либо ремонтные работы. Краны обычно и ставят, но только не так, как показано на иллюстрации ниже.

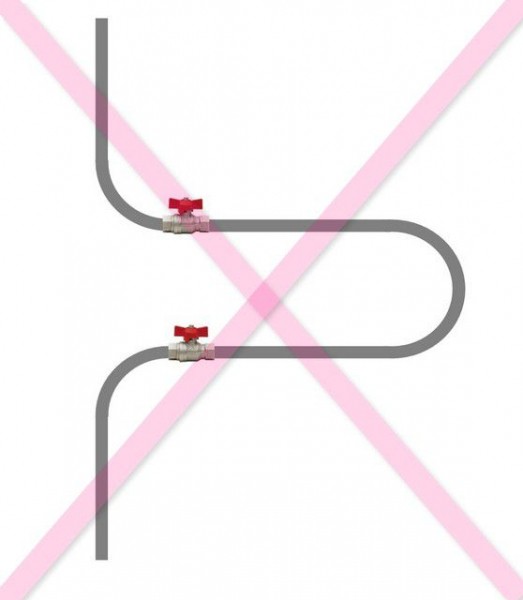

Совершенно недопустимая схема монтажа полотенцесушителей – запорная арматура оказывается на самом стояке

Перекрытие любого крана практически парализует работу всего стояка. Циркуляция прекращается, подача воды из смесителей, возможно, и сохранится, но обездвиженный объем быстро остынет, и чтобы получить на выходе горячую воду, придется сливать немалое количество охлаждённой. Кроме того, при закрытом кране не исключено и завоздушивание стояка. Одним словом, никаких запорных устройств на стояке (а в данном случае полотенцесушитель – это его неотъемлемая часть) не допускается.

Учитывая то, что краны перед полотенцесушителем все же весьма полезны, от показанной выше схемы все чаще отказываются, организуя систему, в которой присутствует байпас. Это – перемычка, соединяющая, идущие от стояка к полотенцесушителю. Варианты здесь могут быть разными. Так, в качестве байпаса может выступать и сам стояк, к которому приварены патрубки для подключения полотенцесушителя – в современных новостройках чаще всего планируется именно такая разводка, которая дает хозяевам максимальное количество вариантов подключения.

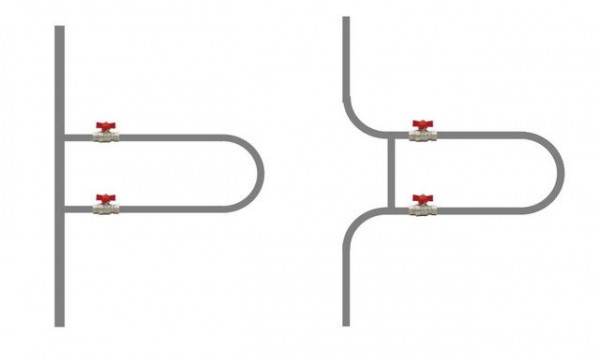

Если переделывается старая подводка, наподобие такой, как была показана выше, то байпас может ввариваться или монтироваться на резьбу на горизонтальных участках, отходящих от стояка к прибору. В любом их случаев после байпаса вполне можно устанавливать краны – на общую циркуляцию в стояке системе это влияния не окажет.

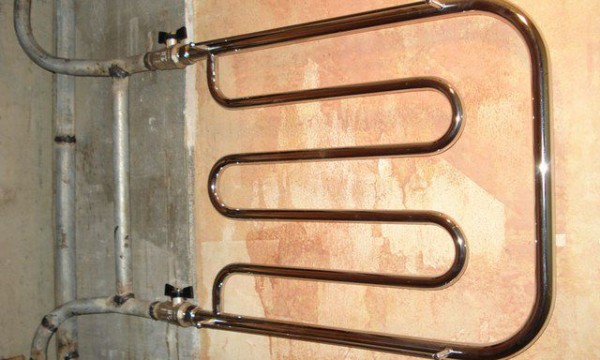

На левом фрагменте в качестве байпаса выступает сам стояк. На правом установлен смещенный байпас того же диаметра, что и стояк.

Установкой байпаса решается сразу масса проблем. Во-первых, обеспечивается подача горячей воды примерно одной температуры во все квартиры, расположенные в стояке, независимо от этажа. Хозяин квартиры волен в любой момент отключить свой полотенцесушитель или даже вовсе снять его, перекрыв запорные шаровые краны. Мало того, он вполне может установить на полотенцесушителе термостатический регулятор, который способен поддерживать температуру в «змеевике» на определённом уровне, по аналогии с радиаторами отопления.

Существует расхожее мнение, что байпас должен быть обязательно или смещенным, или иметь заужение (на один диаметр меньше подводки). Действительно, такой подход должен несколько улучшать циркуляцию воды через полотенцесушитель. Но практика показывает, что особого различия при простых по конфигурации приборах не наблюдается – вода прекрасно циркулирует и с прямым не зауженным байпасом, так как, помимо принудительного циркуляционного потока в дело вмешивается еще и гравитационный, обусловленный разницей плотности нагретой и несколько остывшей в полотенцесушители жидкости. Кстати, зауженный байпас может даже сыграть и отрицательную роль при некоторых обстоятельствах. В дальнейшем будут рассмотрены несколько схем с различным расположением байпаса или врезанных в стояк ГВС патрубков.

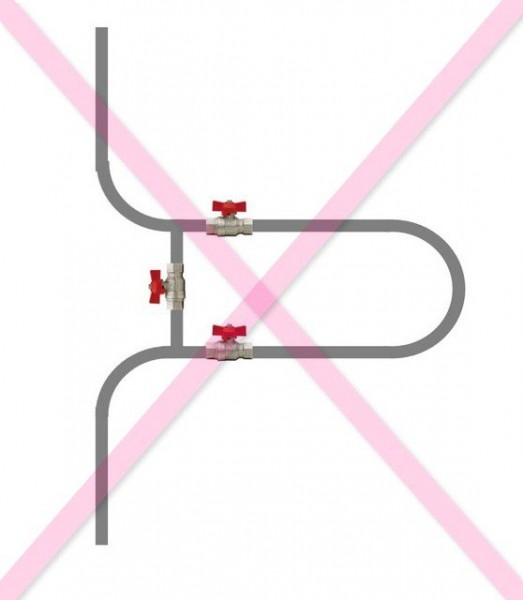

Но вот, что совершенно недопустимо – это устанавливать на любой байпас запорную арматуру. Никакие отговорки, дескать, этот кран улучшает циркуляцию через сушилку, и будет всегда открываться, если перекрыты краны на сам прибор – не должны приниматься в расчет. По существующим правилам у хозяина квартиры в многоэтажке в принципе не должно быть возможности самостоятельного перекрытия стояка. То, что он может поручиться за свое благоразумие, вовсе не исключает случайностей, из-за которых может быть перекрыта циркуляция горячей воды для всего подъезда.

Такая схема подключения в условиях многоквартирного дома – совершенно недопустима

Кстати, такая схема подключения очень широко «гуляет» по просторам интернета (даже с приложением фотографий выполненных работ), где недобросовестные авторы статей ее выдают, как один из возможных вариантов. Стоит весьма предвзято отнестись к подобной публикации!

В условиях частного дома, где система отопления и горячего водоснабжения полностью автономна, владелец может устанавливать какую ему угодно запорную арматуру там, где сочтет это нужным. Однако, и в таком случае необходимость подобного крана на байпасе выглядит весьма сомнительной – все можно решить правильной балансировкой системы и установкой термостатических приборов.

Ассортимент полотенцесушителей не ограничивается простейшими моделями с боковым подключением. Многие выбирают полотенцесушители с нижним, диагональным или даже универсальным расположением патрубков для монтажа к трубам подводки. Именно с такими приборами и возникает больше всего путаницы, допускается максимальное количество ошибок, когда, после установки и подключения, оказывается, что полотенцесушитель или еле греет, или вообще наглухо «заперт». Поэтому дальнейшее рассмотрение будет посвящено различным вариантам монтажа по более сложным схемам.

Читайте, как сделать ремонт в ванной своими руками с полной инструкцией и фото, в нашей новой статье.

Рекомендуемые и непозволительные схемы подключения полотенцесушителей

Боковое или диагональное подключение

На первое место поставим схему, которая отличается высокой универсальностью и оттого применяете чрезвычайно часто. В принципе, она во многом повторяет простейшие варианты, о которых уже рассказывалось выше.

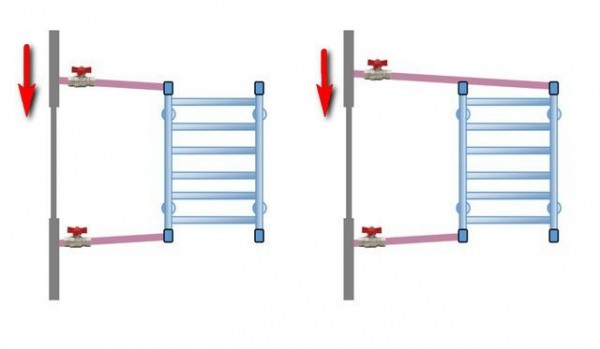

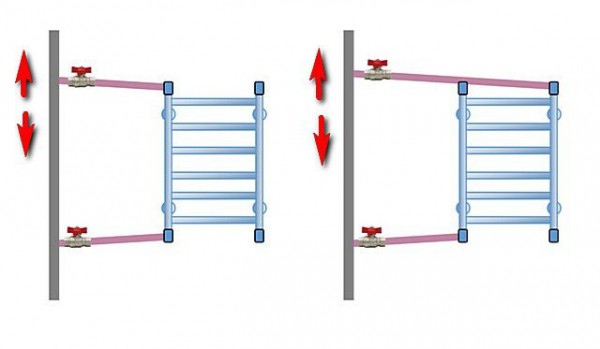

Несложная в исполнении схема установки полотенцесушителя в двух вариантах – с боковым и диагональным подключением

Схема одинаково хорошо работает с полотенцесушителем типа «лесенка» универсального подключения, с подачей воды в стойке  сверху или снизу. Она не требует ни смещения, ни заужения байпаса. Не прослеживается никакой зависимости от напора воды в стояке и скорости ее перемещения. Удаление от стояка, в принципе, также не регламентируется. При соблюдении всех правил подключения нет нужды прибегать к стравливанию воздуха, если происходило временное отключение подачи воды.

Чтобы подобная схема демонстрировала все свои преимущества, необходимо придерживаться следующих правил:

• Нижняя точка врезки в стояк должна быть ниже нижнего патрубка подключения полотенцесушителя. Соответственно, верхняя врезка – выше верхней точки подключения. При этом соблюдается уклон примерно в 20-30 мм на погонный метр подводки. Правда, это условие становится даже необязательным, если полотенцесушитель расположен на удалении не более 2 метров от стояка, а для подводки используются трубы диаметром 32 мм и выше. В таких условиях вполне можно ограничиться горизонтальной подводкой.
• На участках подводки не допускается никаких изгибов, так как они становятся потенциальными «сборщиками воздуха», препятствующими нормальной циркуляции воды.
• Заужения или смещение байпаса не требуется. Мало того, при подаче воды снизу зауженный байпас становится только помехой, который может и вовсе запереть внутреннюю циркуляцию через теплоноситель. При подаче воды сверху можно заузить байпас, из расчета на один шаг диаметра меньше стояка, хотя при подобной схеме особого значения это иметь не будет, и целесообразность – сомнительна, так как универсальность системы попросту исчезает.
• Диаметр труб подводки должен быть не менее ДУ20: 25 для полипропилена с качественным внутренним армированием или ¾ дюйма — для стальных труб ВГП. При установке шаровых кранов – размер также не менее ¾ дюйма.
• Проверенная практикой допустимое удаление от стояка при использовании труб ППР – до 4.5 метров.
• Трубы желательно разместить в слое термоизоляции, а при их скрытом монтаже (то есть с расположением в прорезанной в стене штрабе) это становится и вовсе обязательным условием для нормальной эксплуатации.

Узнайте несколько доступных способов, как скрыть трубы в туалете и в ванной комнате, из нашей новой статьи.

Кстати, несмотря на расхожее мнение, особых преимуществ диагональное подключение в данном случае не имеет. Видимо, так считают по ассоциации с радиаторами отопления, где, в самом деле, при диагональной врезке с верхней подачей теплоносителя общая теплоотдача батареи возрастает на 5÷7%.

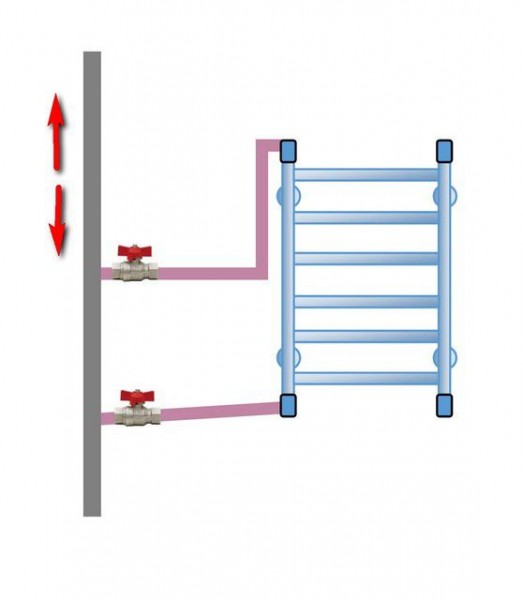

Подобная схема дает возможность некоторого видоизменения, например, когда есть необходимость расположить трубы подводки несколько иначе.

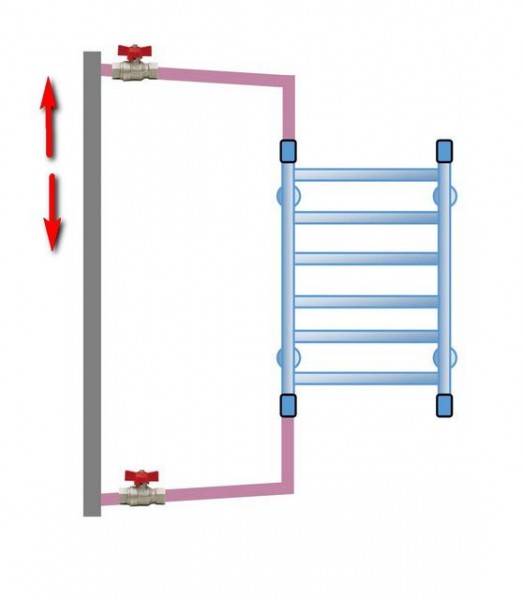

Если по каким-либо причинам необходимо разнести трубы подводки, то можно применить этот вариант той же схемы

В принципе, даже по схеме этого варианта видно, что никаких условий изменено не было — разница только в точках врезки в стояк и в наличии вертикальных участков на входе и выходе  полотенцесушителя. Это никак не влияет на эффективность прибора и его работоспособность при любом направлении подачи воды.

Еще один вариант бокового подключения полотенцесушителя без заужения или смещения байпаса

На иллюстрации показан еще один вариант подводки при боковом подключении. Бывает, что условия установки не позволяют разнести патрубки врезки в стояк на высоту полотенцесушителя. Значит, применим этот вариант, правда, при подобной врезке уже никак не обойтись без монтажа воздухоотводчика на самом приборе – за счет получающейся ступеньки после временного отключения воды в полотенцесушителе образуется воздушная пробка, которую придется выпустить вручную.

Теперь – несколько допустимых схем с зауженным или смещенный байпасом. Как уже говорилось, особой нужды в таких мерах нет, но все же многие сантехники придерживаются строго своих точек зрения и стараются выполнить врезку именно так. Другой вариант – на ранее стоявшем полотенцесушителе уже устанавливался смещенный или зауженный байпас, и нет желания полностью переделывать конструкцию стояка.

Итак, те же две схемы, с боковым и диагональным подключением, но только на стояке между отводами к полотенцесушителю сделано заужение – на один шаг диаметра.

Схемы бокового и диагонального подключения полотенцесушителя-«лестницы» с зауженным байпасом на стояке

Казалось бы – такой подход очевиден. Но опять же – видимо, срабатывает ассоциативность мышления, вызванное требованиями к подобной установке радиаторов отопления в однотрубной системе. Но полотенцесушитель – это все-таки не совсем радиатор, и такие переделки здесь не нужны. Мало того, подобная схема будет работоспособна исключительно при верхней подаче воды. Если же подача осуществляется снизу, или даже в том случае, когда направление потока на стояке владельцу квартиры неизвестно, лучше от такого подхода отказаться.

А в остальном – схема при верхней подаче – вполне работоспособная и эффективная, особо не ограниченная расстоянием от стояка до полотенцесушителя. Основные требования в ней – такие же, как и при прямом не зауженном байпасе.

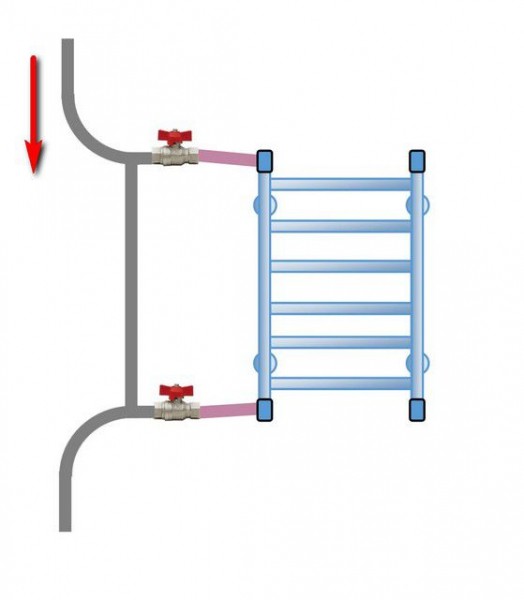

Боковое подключение со смещенным байпасом

Теперь – вариант со смещенным байпасом. Смещение также часто применяется при разводке радиаторов отопления, используют его мастера и при монтаже полотенцесушителей. Такой подход бывает особо оправдан когда стараются сохранить старые отводы стояка, к которым присоединялась самая примитивная петля, о которой рассказывалось в начале раздела. Чтобы не менять весь стояк, можно просто врезать байпас.

Но при этом необходимо иметь в виду, что направление потока также должно быть сверху вниз. В противном случае вполне вероятны ситуации, когда прибор будет оставаться холодным.

Важен еще один момент – при смещенном байпасе применять зауженную трубу для его монтажа – не следует. Это может существенно снизить эффективность работы полотенцесушителя, разбалансировать нормальную циркуляцию воды. Вообще, всегда советуют стремиться к тому, чтобы байпас перед полотенцесушителем по диаметру был равен стояку.

В остальном же все требования и допуски при монтаже подобной схемы – аналогичны боковому подключению с прямым байпасом.

Нижнее подключение полотенцесушителя

Подобный способ монтажа полотенцесушителя пользуется популярностью потому, что позволяет скрытно провести трубы подводки, не прибегая к масштабному штрабления – часть магистралей просто может быть скрыта стоящими вдоль стен аксессуарами. Кроме того, целый ряд моделей рассчитаны именно на такой тип монтажа. Надо сказать, что смотрятся полотенцесушители-«лесенки» с нижней подводкой – весьма эффектно, хотя по эффективности все же проигрывают приборам в с боковым или диагональным подключением.

Полотенцесушители с нижним подключением, безусловно, очень красиво смотрятся, хотя по эффективности несколько уступают приборам с боковой или диагональной подводкой

Подключение подобных полотенцесушителей, несмотря на кажущуюся простоту, также подчиняется определенным правилам.  Давайте рассмотрим несколько приемлемых схем.

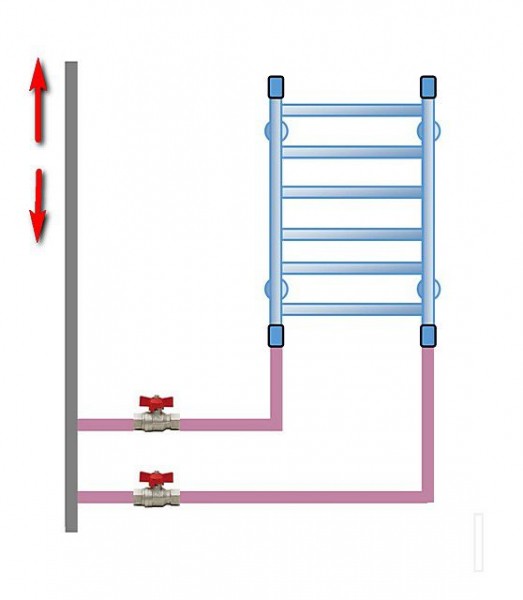

Подключение полотенцесушителя-«лесенки» снизу, с прямым, не зауженным и не смещенным байпасом

Такая схема работает вне зависимости от направления потока воды. Обязательное условие – наличие на одном из вертикальных коллекторов «лесенки» крана Маевского – любое отключение воды всегда приводит к завоздушиванию прибора. Обычно спускные краны входят в комплект полотенцесушителя и прикрываются декоративным колпачком, чтобы не дисгармонировать на общем фоне. Если в доме горячее водоснабжение работает стабильно, часто прибегать к выпуску воздуха и не придется.

Каким основным требованиям должна отвечать подобная схема?

• Нижний отвод от стояка при любом варианте всегда должен располагаться ниже полотенцесушителя.
• Верхний отвод, в случае, когда используется зауженный или смещенный байпас, должен располагаться также ниже полотенцесушителя – только в этом случае будет достигнута универсальность, то есть прибор будет функционировать при любом направлении потока воды. При ровном несмещенном байпасе это требование необязательное, но лучше, если на любом горизонтальном участке труба подводки все же будет иметь небольшой уклон вверх, от стояка к полотенцесушителю, хотя бы от 5 до 30 мм на погонный метр длины. Строго горизонтальное расположение подводки от верхнего отвода допускается лишь при небольших расстояниях от стояка или при использовании труб диаметром боле 32 мм.
• Естественно, на всем протяжении труб должны быть полностью исключены «горбы», где может скапливаться воздух.
• При нижней подводке трубы чаще всего прячут в толщу стены, так что одеть их в термоизоляционную оболочку придётся в любом случае.

Варианты показанной выше схемы могут быть следующими:

Вариант с удлиненными участками вертикальной подводки снизу – принципы монтажа и работы не меняются

Необходимость разместить трубы подводки от стояка к полотенцесушителю на минимальном расстоянии от пола вынуждает делать удлиненными вертикальные участки перед подключением к прибору. Но это, по сути, ничего не меняет. Оба отвода расположены ниже полотенцесушителя, что является оптимальным для всех подобных схем. Направление потока – любое, на эффективности это никак не отражается.

Нижнее подключение, а на стояке – зауженный байпас

Если складывается такая ситуация, то необходимо соблюсти правило, чтобы на верхнем отводе, на горизонтальном участке все же было соблюдено правило небольшого подъема вверх (показан синей стрелкой), пусть даже всего на 5 ÷ 20 мм на метр. В таком случае сохранится универсальность схемы, то есть ее независимость от направления потока воды в стойке.

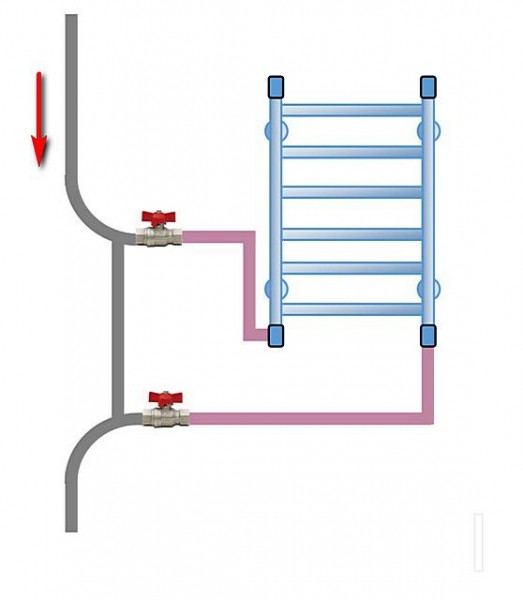

Схема со смещенным байпасом и нижним подключением полотенцесушителя

Эта схема отвечает тем же требованиям, что и размещенная выше. Единственное требование – диаметр байпаса не должен быть меньше диаметра стояка.

А что делать, если планируется нижнее подключение полотенцесушителя, а на стояке осталась старая врезка со смещенным байпасом, и не хотелось бы это все переделывать. При этом верхний отвод расположен достаточно высоко, и если соблюдать правило, что он должен быть ниже точки подключения – придется прибор задирать к самому потолку. На этот счет тоже есть решение, но только при соблюдении двух важных условий.

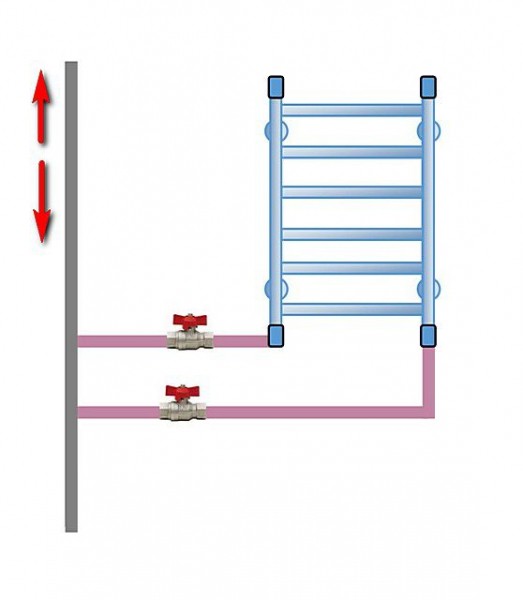

Допускается и такое подключение, хотя его можно считать эффективным с большой условностью

— Во-первых, подобная схема будет работать гарантированно устойчиво только при верхней подаче воды. При подаче снизу очень вероятно «запирание» внутреннего контура, и прибор будет оставаться холодным.

— Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

Если хотя бы одно из указанных условий не выполняется, то нечего и думать – придется заниматься переделкой стояка на прямой, с ровным и не зауженным байпасом. Тогда появится полная возможность выбрать оптимальную схему подключения.

Заведомо НЕ рабочие, ошибочные схемы подключения

В угоду внешнему оформлению ванной или же в погоне за максимальной экономией сил и средств (например, при использовании старых участков разводок или пробитых для иных надобностей каналов в стенах) неопытные мастера иногда совершают ошибки. Эти упущения приводят к тому, что при визуальной, казалось бы, правильности врезки полотенцесушитель остается холодным, несмотря на исправную работу системы горячего водоснабжения.

Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

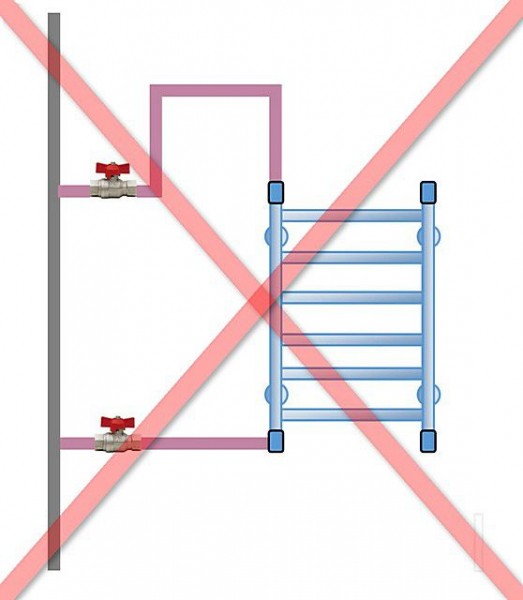

«Горб» на участке верхней подводки – это гарантированное завоздушивание и прекращение циркуляции через полотенцесушитель.

Наверное, все понятно без слов – желая подвести трубу сверху (обычно в целях ее какой-либо маскировки, например, над подвесным потолком, потому что иных причин и придумать сложно), «мастер» создал «горб» на участке подводки от верхнего отвода.  В итоге получилась петля, в которой обязательно начнет скапливаться воздух. Причем это будет происходить даже при относительно стабильно работе системы горячего водоснабжения — мелкие пузырьки воздуха в горячей воде присутствуют практически постоянно. Рано или поздно возникнет ситуация, когда воздушная пробка просто перекроет циркуляцию через полотенцесушитель, и прибор будет оставаться холодным.

В теории все это решается установкой на верхнем участке получившейся петли крана Маевского. Но тогда вообще какой смысл всё это затевать, если есть стремление выполнить скрытую подводку?

В лучшем случае такая схема будет крайне неэффективной, но скорее всего – вскорости вообще прекратит работать

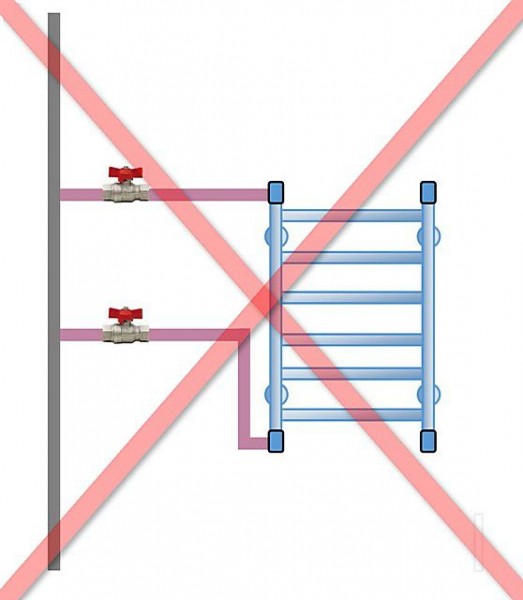

На этом примере не соблюдено ключевое условие – расположение нижнего отвода ниже нижней точки полотенцесушителя. Получается, что вступают в «антагонизм» механизмы принудительной и естественной (гравитационной» циркуляции воды.

Вода, остывшая в полотенцесушителе, стремится опуститься вниз и невольно оказывается в своеобразной «ловушке», образованной создавшейся петлей между точкой нижней врезки в стояк и нижним краем прибора. Свободный выход ей в стояк получается затруднённым, а свержу ей не дает движения горячая вода.

Возможно, поначалу полотенцесушитель и будет казаться работоспособным, однако, будет чувствоваться довольно значимая градация по температуре – низ явно холоднее. В определенный достигнет «критическая масса», когда воде будет намного проще протекать через стояк, минуя прибор. Циркуляция прекратится, полотенцесушитель превратиться просто в «украшение» ванной комнаты.

При такой «схеме» подключения к стояку центрального горячего водоснабжения надеяться на хоть какую-то работу прибора вообще наивно

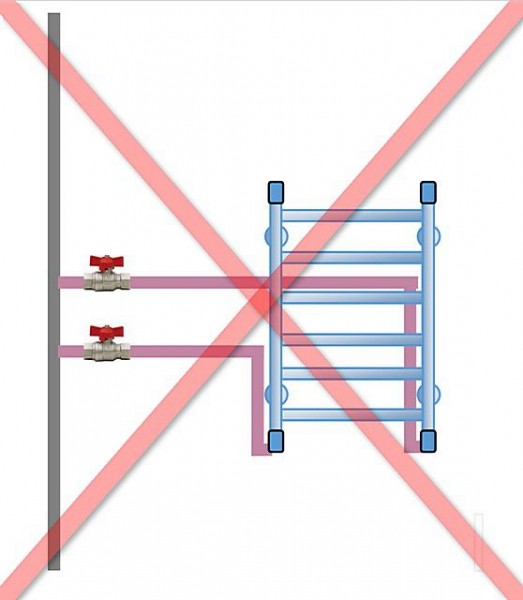

Здесь вообще все неправильно – нижняя подводка, а обе точки врезки резки расположены выше нижнего края полотенцесушителя. Никакого стимула воде протекать через малый контур нет и в помине, а кроме того, образовывается сразу два «мешка-ловушки» для остывшей воды, о которых рассказано выше.

Сразу две причины, делающие схему нерабочей – об обеих уже сказано

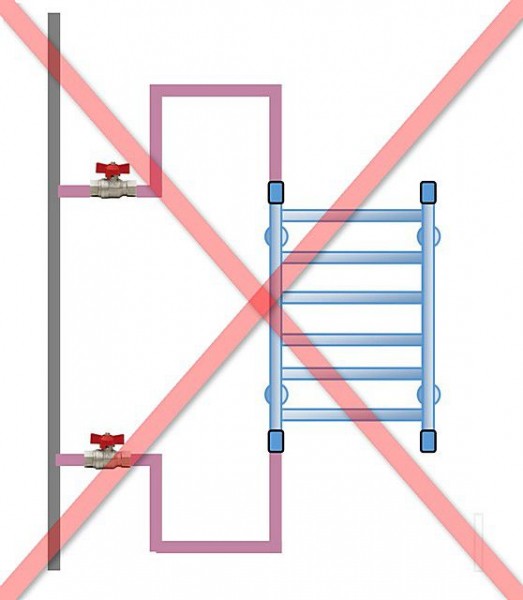

«Мастер» решил спрятать верхнюю подводку пот потолок, а нижнюю – убрать в стяжку. В итоге получилась «схема» которая не будет работать сразу по двум причинам. Сверху скопится воздух, а снизу – опять же образовался «мешок», затрудняющий нормальную циркуляцию. Итог такой же – очень скоро полотенцесушитель намертво «встанет».

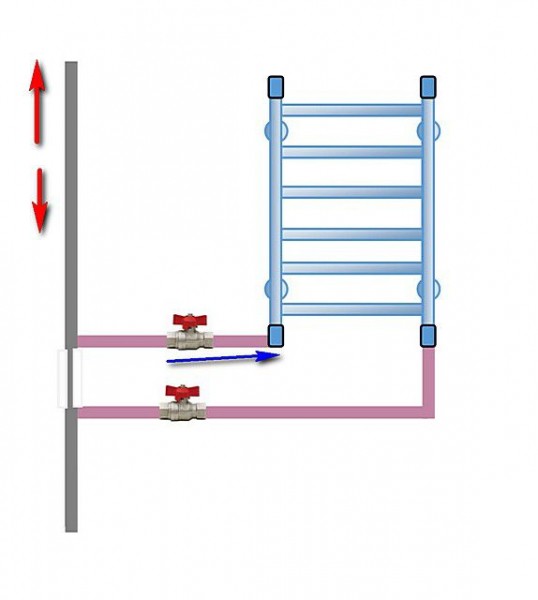

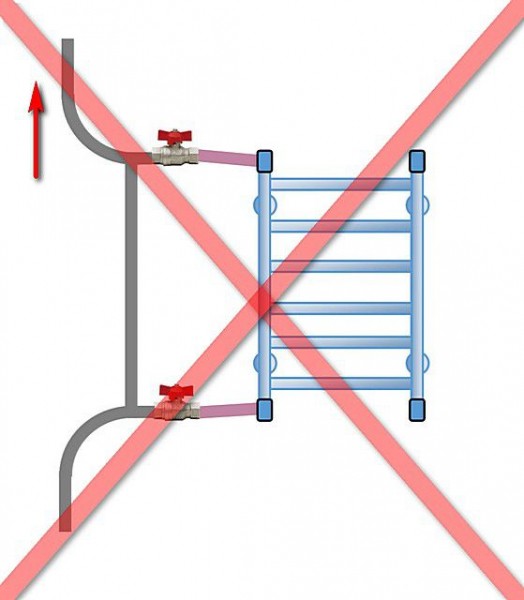

Наконец, рассмотрим схему с боковым подключение, уже упомянутую выше, но которую можно считать рабочей условно, только с верхней подачей воды. Речь опять идет об «увлечении» некоторыми сантехниками зауженными или смещенными байпасами.

При нижней подаче воды схема будет неустойчива, и может вообще стать неработоспособной

В чем же здесь дело, ведь, казалось бы, все требования соблюдены? А загвоздка именно в зауженном или смещенном байпасе.

Вследствие того, что выполнено смещение или сужение, в нижней точке давление жидкости на входе — выше, чем в верхней. Значит, работающий насос, обеспечивающий циркуляцию в стояке, будет стремиться «закачать» воду в полотенцесушитель именно снизу. Но навстречу ему обязательно идет гравитационный поток остывшей воды. Получается, что они встречаются в нижней точке и начинают взаимно тормозить друг друга.

И здесь уж – «как повезет». Если насос, обеспечивающий циркуляцию, достаточно мощный, то он, конечно, продавит гравитационный встречный поток. Правда, при этом в самом полотенцесушителе вполне могут появиться участки неравномерного прогрева, так как принудительный поток наверняка выберет путь наименьшего сопротивления, оттесняя при этом остывшую воду «на периферию».

Но даже в таком случае нельзя исключать выраженной прямой зависимости работоспособности полотенцесушителя от напора в стояке. Стоит давлению горячей воды снизиться до какой-то отметки – и циркуляция через прибор полностью прекратится. Причем, это падение давления совершенно необязательно должно быть связано с какими-либо аварийными ситуациями. Просто, например, в вечернее время повышается общий водоразбор в многоэтажном доме – и этого уже может быть достаточно, чтобы полотенцесушитель стал чуть теплым, а то и вовсе холодным.

Попытки понять эффективность полотенцесушителя в такой ситуации с помощью диагонального подключения только усугубят положение, и вероятность нормальной работы станет еще меньше. Принудительному потоку придётся преодолевать значительно большее гидравлическое сопротивление, проходя прибор по диагонали, при том, что гравитационный обратный напор останется на прежнем уровне. Так что вместо улучшения можно получить и вовсе неработоспособный полотенцесушитель.

Вывод очевиден – зауженный или смещенный байпас при боковом подключении прибора будет оправдан исключительно при подаче горячей воды сверху, так, чтобы принудительный и гравитационный потоки шли в одном направлении, усиливая друг друга.

Итак, были рассмотрены наиболее популярные правильные схемы установки полотенцесушителя в ванной, проведен разбор возможных ошибок. Автор будет считать свою миссию полностью выполненной, если у домашнего мастера сложится ясное представление, какой вариант установки выбрать, чтобы гарантированно получить эффективно работающий прибор.

Что же касается самих монтажных работ – то здесь давать какие-либо готовые рецепты очень сложно. Очень многое зависит и от типа полотенцесушителя, и от выбранного типа труб, и от желания скрыть их или оставить на виду, умений мастера применять ту или иную технологию их соединения.

Поэтому ограничимся тем, что в качестве примера разместим несколько видеороликов, в которых демонстрируется процесс установки полотенцесушителей различных моделей.

Несколько наглядных примеров установки полотенцесушителей различных моделей

Видео: Установка М-образного полотенцесушителя непосредственно на отводы стояка

Видео: Монтаж М-образного полотенцесушителя на «водяные розетки»

Видео: установка вертикального полотенцесушителя – «лесенки» с нижней подводкой
