Унитаз с бачком: особенности устройства и монтажа

Независимо от того, какой объем бачка унитаза – больше или меньше, из какого материала он сделан или где расположен, это устройство является его неотъемлемой частью. Так что эти две составляющих мы и будем рассматривать в зависимости друг от друга.

Все современные бачки очень схожи по методам крепления, и это не представляет особого интереса, а вот сточный вывод унитаза может сыграть решающую роль при его выборе. Ниже мы более подробно поговорим о разных нюансах, а также продемонстрируем вам видео в этой статье.

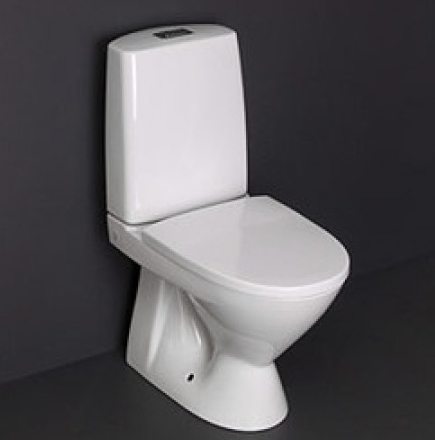

Классический унитаз с узким бачком

Бачки и унитазы

Бачки

Примечание. Следует отметить, что такого понятия, как унитаз с верхним бачком не существует вообще, так как резервуар для слива в любом случае может располагаться только выше уровня самого унитаза.

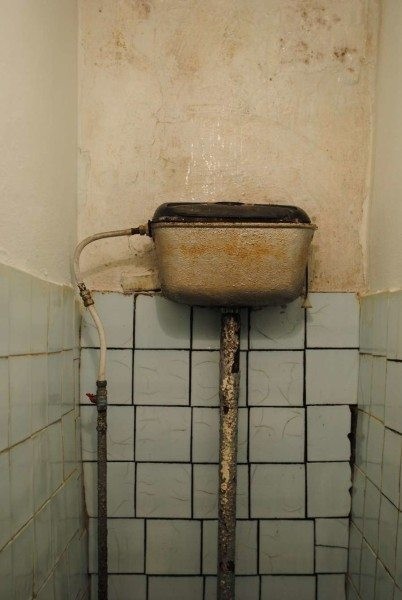

Чугунный литой унитазный бачок старого образца

В настоящее время достаточно сложно встретить такую ёмкость в туалете, которую вы видите на верхнем фото, но, тем не менее, это возможно, так как строение бачка унитаза такого типа очень просто, а значит, и надёжно, что позволило им сохраниться до сих пор.

Такие резервуары делались из чугуна и имели боковой рычаг для отворения запорного клапана слива унитаза. Кроме того, все узлы такого механизма были, как отдельные детали, которые можно менять и ремонтировать, что и позволило этим раритетам сохраниться до нашего времени.

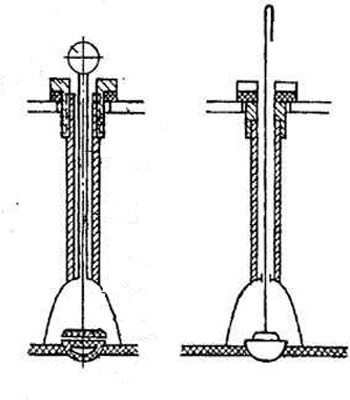

Сливной механизм старого типа

Сам запорный механизм по своей форме очень напоминал вантуз с резиновой или пластиковой головкой, тем не менее, принцип действия этого клапана не изменился и в наши дни. Вода, поступающая сбоку верхней части резервуара попадала внутрь, а там находился поплавок, связанный рычагом с запорным клапаном отверстия подачи воды.

Чем выше поднимался уровень жидкости, тем выше поднимался и поплавок, увлекая рычагом клапан и прижимая его к отверстию, пока не перекрывал его окончательно. Когда на сливной рычаг оказывали давление (тянули его вниз), то он поднимал “вантуз” и вода сбрасывалась, а весь цикл наполнения повторялся заново.

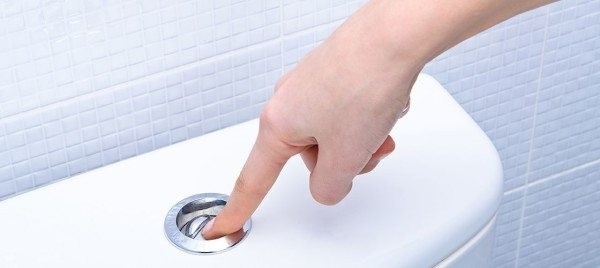

Однокнопочный бачок

В настоящее время производится унитаз с низким бачком, то есть, резервуар находится непосредственно на тарельчатой подставке в задней части прибора, хотя принцип набора и сброса воды для смыва нечистот совсем не изменился, но вот в устройстве сливного механизма произошли существенные изменения.

Сейчас сброс воды осуществляется нажатием кнопки, которая приводит в действие шток клапана, поднимая его с помощью обратной тяги (в более ранних вариантах шток просто-напросто поднимался прикрученным к нему поверх крышки шариком)

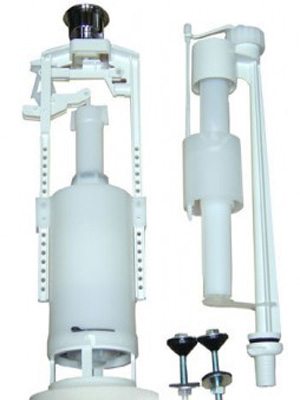

Сливной механизм с кнопкой

Основная разница здесь заключается не в принципе действия, а в конструкции запорной арматуры, так как современные механизмы делаются в виде двух модулей – один для регулировки подачи воды в резервуар, а другой – для регулировки её сброса.

Так, если у вас выходит из строя какая-либо составляющая механизма, то ремонтировать его просто нет смысла:

• во-первых, там всё из пластмассы и резины и запчастей, как таковых, к модулям не существует;
• а, во-вторых, такой механизм из двух модулей гораздо проще заменить целиком – благо, умеренная цена позволяет это сделать.

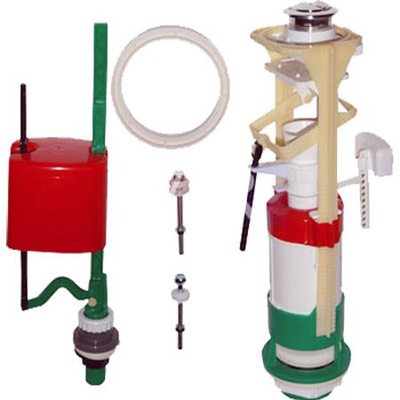

Сливная арматура с двумя клапанами

Двойной слив, будь то унитаз с плоским бачком или с выпуклым, может быть регулируемым, а может быть и “по умолчанию”, что для частного использования крайне невыгодно. Например, если емкость бачка унитаза составляет в среднем 8л, то малый слив будет сбрасывать 4л без вариантов.

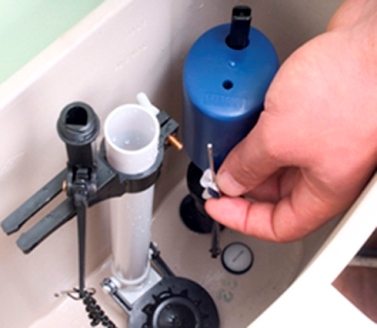

Регулировка поплавка

Значит, сколько литров в бачке унитаза и сколько он буде сбрасывать воды, может зависеть от вас самих, то есть, вы просто можете регулировать этот уровень, используя возможности передвижения поплавка. Поплавок фиксируется на зубчатой вертикальной штанге и его можно поднять выше или опустить ниже – чем выше вы его поднимете, тем больше воды будет набираться в резервуар и, естественно, сбрасываться для смыва.

Унитазы

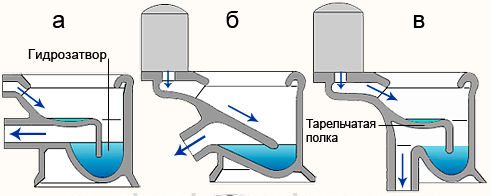

Вывод патрубка: а) прямой; б) наклонный; в) вертикальный

Любой унитаз с встроенным бачком может разниться по наклону патрубка и это его основная отличительная черта, на которую следует обращать внимание при покупке и установке.

Всё дело в том, что этот выводной патрубок может иметь разный наклон, то есть быть прямым на 90⁰, наклонным на 45⁰ или строго вертикально уходить в пол. Выбор модели будет зависеть от места расположения и наклона раструба фанового тройника канализации.

Рассмотрим такой пример: вы берёте унитаз с прямым выводом и хотите его установить в маленьком санузле, где дверь открывается внутрь и наклон раструба фанового тройника имеет 45⁰.

На практике это означает, что вам придётся придвинуть унитаз к стояку, как можно ближе, чтобы его не задевала дверь, и жёсткий пластиковый переходник для соединения вы поставить не сможете, так как мало места. Остаётся только одно – вставлять гофру, но в раструбе она будет сидеть плотно, а вот манжета будет сползать с патрубка от напряжения, образовывая зазор наверху патрубка.

Примечание. Подобная ситуация будет также наблюдаться и при другой комбинации, когда унитаз со встроенным бачком будет иметь наклонный патрубок, а раструб фанового тройника будет выходить из стены под углом 90⁰.
Произойдёт то же самое, только манжета будет сползать в нижней части.

Установка

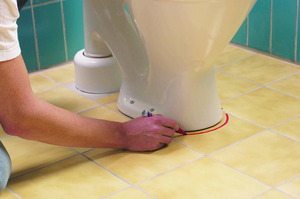

Разметка пола под подошву

• Итак, представим себе, что мы выбрали нужный нам унитаз с правильным наклоном патрубка и подходящим по объёму и методу слива (одинарный, двойной) бачком. Следующим шагом будет разметка пола под подошву, как на фото вверху, и для этого вам придётся подсоединить прибор к фановому тройнику и выбрать для него наиболее подходящее положение. После этого очертите периметр подошвы карандашом или маркером, а также поставьте метки сквозь отверстия под болты для фиксации.

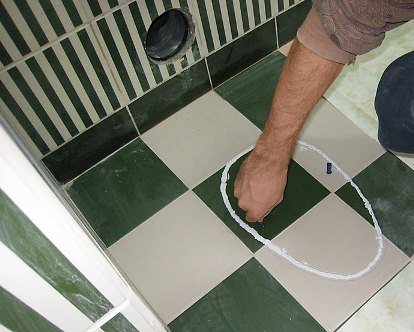

Пол под подошвой лучше намазать силиконом

• Затем уберите на время сантехнический прибор в сторону и в месте, отмеченном для фиксации, просверлите отверстия. Если пол укрыт керамической плиткой, то плитку следует проходить дрелью или перфоратором, но в режиме сверления без удара, как того требует инструкция, чтобы не разбить кафель. Периметр по линии внутри пройдите силиконовым герметиком – это аннулирует возможное потрескивание и уберёт неровности.

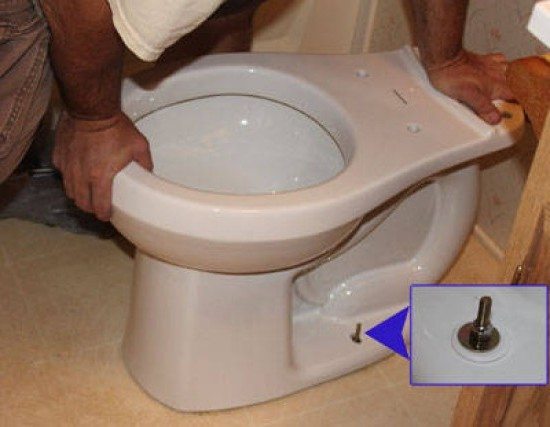

Монтаж унитаза

• Теперь – самый ответственный момент – установка унитаза на отмеченное место и подсоединение его к фановому тройнику, причём это нужно будет сделать одновременно, не размазав при этом силикон по полу. Если в качестве переходника будет использован гофрированный шланг, то, благодаря его гибкости, этот процесс произойдёт несколько легче, с жёстким переходником – несколько сложнее, но в любом случае на этот момент лучше всего работать с помощником. Анкерные болты с дюбелями вставляются в отверстия и зажимаются, но будьте внимательны, чтобы не перетянуть болт и не раздушить керамическую подошву унитаза.

• На заключительном этапе вам остаётся только установить бачок на тарельчатую полку, прикрутить его и подключить к водоснабжению. В некоторых случаях при монтаже бачка используют силикон – это необходимо тогда, когда прокладки напоминают поролон – они, скорее всего, будут пропускать и их подмазывают герметиком.

Заключение

Если у вас в доме (квартире) подключен водопровод и есть канализация, то установить своими руками унитаз не так-то и сложно – главное, соблюдать рекомендации, приведенные выше и данные заводом-изготовителем. При сборке бачка вы можете просто посмотреть на рисунок в инструкции, хотя для установки двух модулей это не всегда обязательно.
