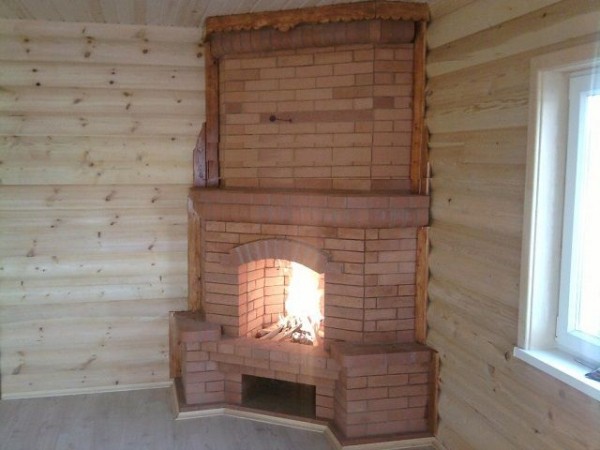

Угловой камин своими руками — изготавливаем из кирпича по схеме

Угловой камин – это самый оптимальный и доступный вариант для тех, кто имеет дом с помещениями небольшой площади, так как подобное сооружение компактно и не займет много места. Угловой камин своими руками сложить вполне возможно, потому что его конструкция не включает особо сложных внутренних конфигураций и разветвленных каналов, в отличие от отопительно-варочных печей.

Угловой камин своими руками

Но, как бы ни была просто схема его строения, все равно необходимо иметь под рукой порядовку, которая упростит процесс возведения углового камина и не позволит совершить ошибок в работе.

Существует немало моделей угловых каминов, возведенных исключительно из кирпичей, а также комбинированных вариантов, состоящих из кирпичной кладки, металлического дымохода и кожуха, который закрывает трубу.

Итак, если подвести итог и определить преимущества углового камина, то к ним можно отнести следующее:

• Экономия материала при постройке такого камина – затраты существенно ниже по сравнению с печами, а также другими видами каминов, таких, как, к примеру, островными или пристенными.
• Компактность такого камина позволяет возвести его как в большом коттедже, так и в маленьком дачном домике.
• Выложить угловой вариант камина будет, наверное, под силу даже неопытному мастеру, так как ошибиться в схеме порядовки очень трудно. Ну а если получается не очень аккуратная внешняя кладка, то ее вполне можно замаскировать декоративной плиткой или же каменным готовым порталом. Кроме этого, для придания декоративности камину часто используют штукатурную смесь.
• Ну и, конечно же, функциональная и эстетическая ценность постройки. Камин придаст комнате комфортность и уют, ведь трудно найти человека, который не любит посидеть около горящего огня холодными вечерами с чашкой чая или ароматного кофе.

Проект камина

Проектировать и закладывать такую постройку, как камин рекомендовано еще в процессе обустройства фундамента под постройку дома. Так будет легче делать под него основу, которая, впрочем, ни в коем случае не должна быть объединена с общим фундаментом. При желании и необходимости и уже построенный дом вполне возможно дополнить угловым камином. В любом случае, необходимо будет провести ряд подготовительных работ.

Обычно все начинается с карандашных набросков

Как и любую солидную постройку угловой камин начинают с составления эскизных набросков и разработки проекта. Сначала нужно определить конкретное место — угол, в котором камин будет установлен, а затем на листок бумаги можно нанести предварительно изображение желаемой формы и приблизительного дизайна этого сооружения — так наглядно можно будет оценить предполагаемый результат.

Нужно «примерить» камин к планируемому месту его установки

Камин может иметь в нижней части фронтона зольник или нишу для хранения дров. По бокам от портала иногда располагают полки — тумбы, сложенные из кирпича, на которые позже устанавливают напольные вазы или вазоны с комнатными цветами.

Ниши очага камина могут отличаться друг от друга по форме — в зависимости от выбранной модели. Они бывают прямоугольными, трапециевидными и квадратными, имеющими форму полукруглой арки с ровным или вытянутым полукругом.

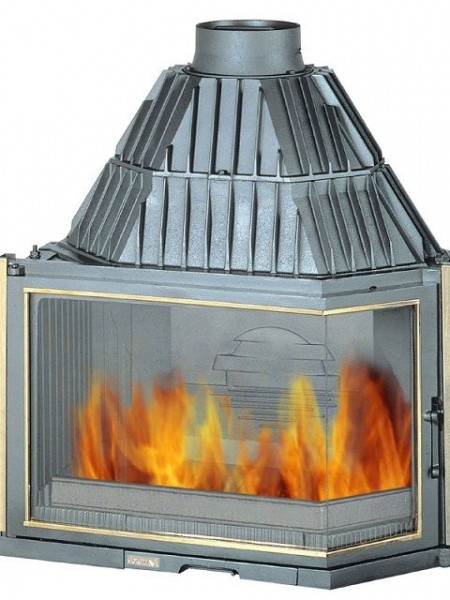

Готовая металлическая топка с прозрачными дверцами из жаропрочного стекла — с ней работа значительно упростится

Кроме этого, иногда камин снабжается встроенной металлической топкой с дверцей, оснащенной жаростойким стеклом. Этот элемент облегчает общее строительство и оборудование всей конструкции, так как топка может быть попросту обложена снаружи кирпичной кладкой.

Все эти детали нужно учесть, составляя рисунок, и только на основании его и размеров выбранного места установки затем можно составлять чертеж строения, а затем и подбирать схему порядовой кладки.

Примерный расчет размеров камина

Камин должен хорошо функционировать, а значит – в полной мере отвечать требованиям, к таким постройкам. Сюда можно отнести следующие моменты:

• Камин должен иметь хорошую тягу, которая не позволит возникнуть задымлению в комнатах, но и не вытянет все тепло в трубу. Кроме того, тяга должна обеспечивать также легкое и быстрое разжигание огня в топке.
• Сам камин должен обеспечивать равномерный и быстрый прогрев помещения за счет высокой теплоотдачи.
• Не использующийся камин не должен становиться причиной выстуживания помещения.
• Ну и, понятно, что при своей компактности камин все же должен служить одним из главных украшений интерьера комнаты.

Для того, чтобы добиться в максимальной степени всех этих качеств, нужно хорошо просчитать размеры постройки и отдельных ее элементов.

Топка

Для того, чтобы в комнате, где установлен камин, был не только уютный интерьер от вида живого пламени, но еще и было тепло, нужно правильно выбрать размер топки.

Его рассчитывают, опираясь на размеры площади комнаты. Полученную величину необходимо разделить на пятьдесят, и получившиеся значение примерно определит площадь проема топки. Если комната совсем небольшая, то и размер топки будет составлять всего от 0,35 до 0,55 м². Таблица приблизительных размеров, наиболее приемлемых для небольших помещений (до 29 квадратных метров), приведена ниже:

Площадь помещения (кв.м)	Размеры топочной части (см)			Труба
	Высота	Ширина	Глубина	размеры отверстия (мм)
10	38.5	53	1 кирпич	140 х 140
	(5 рядов)	(2 кирпича)
15	46	66	1,5 кирпича	140 х 270
	(6 рядов)	(2,5 кирпича)
20	53.5	79	1,5-1,75 кирпича	140 х 270
	(7 рядов)	(3 кирпича)

Идеальными пропорциями для каминного очага считается соотношение ширины и высоты — 3:2, то есть ширина должна быть больше высоты.

Не менее важно рассчитать глубину очага, так как от нее тоже зависит эффективность функционирования камина. По существующим, проверенным практикой правилам, глубина топки должна составлять половину или же ⅔ от ее высоты.

Размеры камина должны быть выдержаны в определенной пропорции

Если размеры будут увеличены, то камин вряд ли даст большое количество тепла в комнату, так как весь жар будет немедленно вытягиваться в трубу, а для поддержания огня потребуется чрезмерное количество дров.

Если же глубина топки будет меньшего нужного размера по отношению к высоте, то в комнате с большой вероятностью может возникнуть задымление.

Дымоход

Очень важно правильно рассчитать размеры дымохода, так как именно от этого будет зависеть, насколько хорошей будет тяга, и насколько хорошо будут прогорать дрова. Для этого нужно определить высоту и диаметр трубы дымохода. Обычной пропорцией считается сечение дымохода в размере одной десятой площади окна топки . Если труба имеет круглое сечение, то оно должно быть диаметром не меньше, чем 150 мм.

Общая высота дымоходной трубы должна быть не менее пяти метров, но иногда ее поднимают и выше — это будет зависеть от расположения относительно конька крыши. Здесь придерживаются своих особенных закономерностей – они представлены на прилагаемом рисунке.

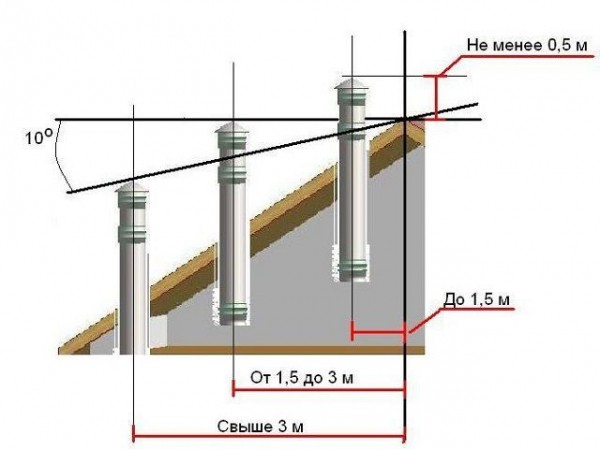

Расположение дымоходной трубы на крыше относительно конька

Существуют специальные программы (можно поискать их в интернете) которые позволяют быстро и на высоком профессиональном уровне произвести расчет камина и тут же составить его полную порядовку. Пример такой работы приведен в видеоролики ниже. Кстати, этот проект вполне можно брать за основу для самостоятельной выкладки – снять с видео всю наглядную порядовку не составит особого труда.

Видео: пример составления проекта камина с помощью прикладной программы SketchUp

Материалы и инструменты для работы над камином

Составив схему, можно переходить к приобретению материалов. Рекомендовано разбить всю работу на этапы, и для каждого из них определить список необходимых материалов.

Начинают возводить камин всегда с фундамента, затем идет кладка портала, топки и дымохода. Ну и третьим этапом готовое сооружение приводится в порядок, и при необходимости декорируется с помощью керамической плитки или штукатурных смесей.

Для фундамента понадобятся следующие материалы:

• Гидроизоляция. В качестве гидроизоляционных материалов можно использовать полиэтиленовую пленку и рубероид.
• Щебень средней фракции и речной песок для изготовления раствора. Песок, кроме того, понадобится для засыпки в котлован первым слоем, который станет играть роль изолирующей подушки.
• Доски будут необходимы для постройки опалубки, в которую будет заливаться бетонный раствор. Опалубку делают стационарную или временную. Если выбран временный вариант, то при его монтаже в остающиеся между грунтом и фундаментом зазоры засыпают гравийно-песчаную смесь.
• Также опалубкой могут послужить металлические листы, которые легко извлекаются после застывания раствора.
• Готовая металлическая сетка или стальной прут диаметром  8 ÷ 10 мм используются для армирования бетона, заливаемого в фундамент. Если приобретается арматура, то для ее скрепления может понадобиться проволока, с помощью которой отдельные прутья связываются между собой в общую сетчатую конструкцию.

Для возведения стен камина и дымохода, нужно будет подготовить:

• Полнотелый кирпич двух видов — красный обожженный и шамотный. Первый из них понадобится для основной кладки, а второй — для участков, которые будут непосредственно контактировать с огнем и областью высоких температур, то есть для топки и начала дымоходной трубы.

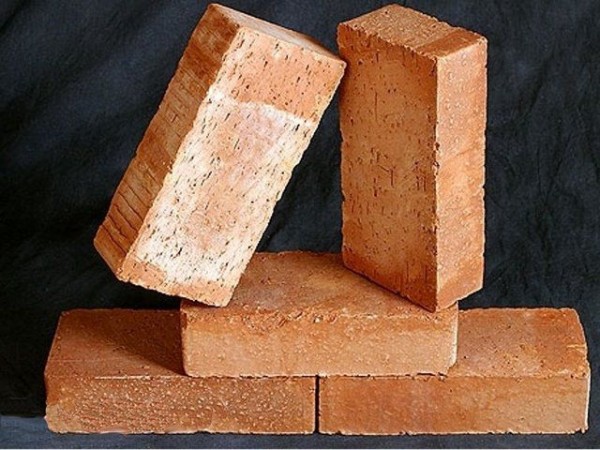

Красный обожженный кирпич подойдет для стенок камина

Кирпич рассчитывается поштучно, и его количество напрямую зависит от выбранной модели камина.  Обычно для углового камина, в зависимости от размера, достаточно от 360-ти до 600 штук. Рекомендовано к получившемуся количеству стройматериалов добавлять еще 15%, на случай некачественных экземпляров, непреднамеренного боя и других непредвиденных обстоятельств.

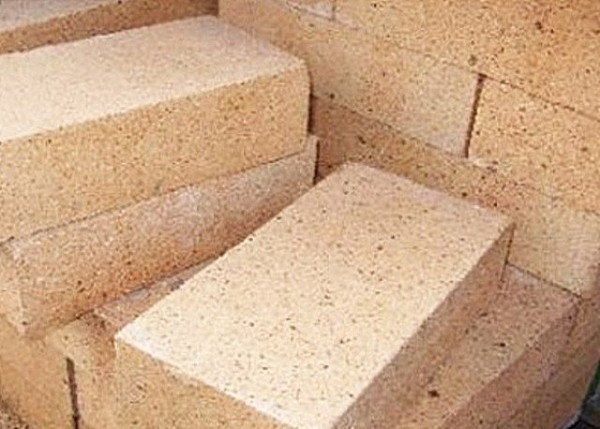

Топка же должна быть отделана шамотным жаростойким кирпичом

• Для изготовления раствора можно использовать цемент, глину и песок, в пропорциях 1:1:3, или же глиняную смесь с добавлением песка. Кроме этого, в специализированных магазинах несложного приобрести специальные сухие составы, которые предназначены именно для кладки отопительных сооружений – печей или каминов.

Готовая сухая строительная смесь для кладки печей и каминов

Важно знать то, что весь шамотный кирпич следует класть только на хорошо замешанный и протертый раствор из глины с небольшим добавлением песка и цемента (цемент здесь нужен, в принципе, для ускорения схватывания смеси).

• Металлические уголки, размером 50×50 или 60×60 мм. Их длина будет зависеть от размера ширины топки с добавлением к ней 300 мм и умноженная на два. Уголки нужны для перекладывания проемов ниш топки и дровяника, если, конечно, таковой предусмотрен. Для нижней ниши количество уголка рассчитывается таким же образом.
• Если топка будет изготавливаться в виде арки, то придется подготовить лист фанеры для шаблона и деревянные бруски для подпорок.

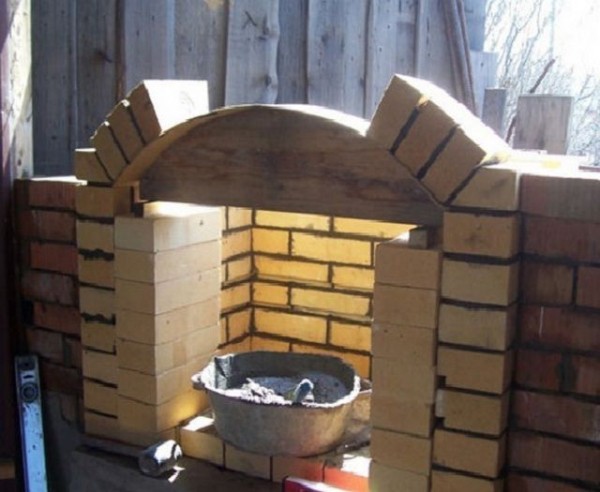

Если планируется фигурная арка над топкой, то нужно приготовить материал для шаблона

• В том случае, дымоход будет монтироваться из металлической трубы, то ее понадобится не менее 5 метров, а возможно и больше, в зависимости от высоты потолка и расположения конька крыши.
• В магазине печных аксессуаров приобретается металлическая задвижка с длинной ручкой. Если такого магазина нет, то подобное изделие не должно составить труда в изготовлении для хорошего слесаря – сварщика.

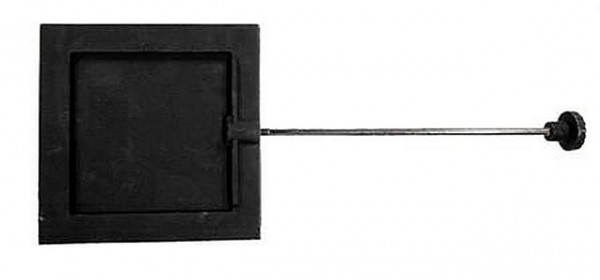

Задвижку можно приобрести или заказать у мастера

• Если будет устанавливаться готовая чугунная топка, то приобретается и она. В этом случае работа намного упрощается, но денежные расходы — увеличиваются.

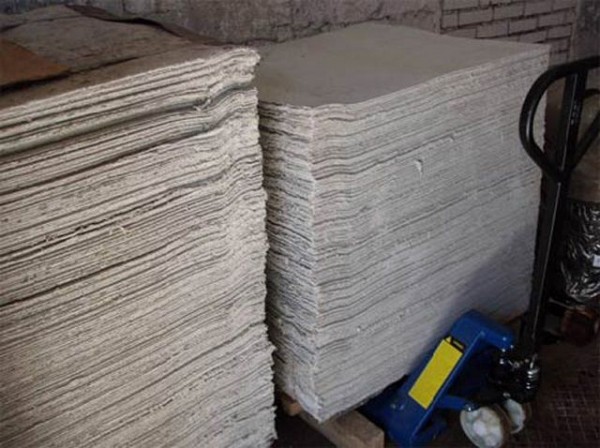

• Для изоляции стен необходимо будет приобрести листы жаростойкого материала, например, асбеста.

Асбестовые листы — отличный материал для жаростойких прокладок

• Для отделки готового камина можно использовать разные материалы — это может быть облицовочная плитка, имитирующая камень, керамическая плитка, декоративная штукатурка или даже готовый портал из натурального или искусственного камня.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Инструменты для работы

Естественно, понадобятся определенные инструменты, которые нужно приготовить заранее, чтобы не отвлекаться и не искать их в процессе работы.

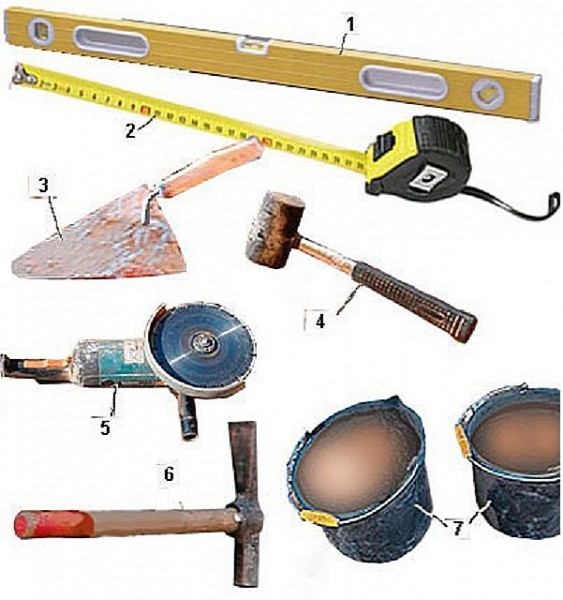

Необходимые инструменты для кладки камина

• Строительный уровень поможет соблюдать идеальную горизонталь швов кладки. Им проверяют каждый из уложенных рядов и, при необходимости, сразу же вносят необходимые коррективы.
• Рулетка нужна для проведения разметки и для контроля линейных параметров деталей и общей конструкции. Может быть удобна и линейка – например для измерения нужной длины кирпичей, так как не всегда ряд выкладывается только из цельных блоков — иногда приходится подгонять размеры кирпича с помощью спиливания или раскалывания.
• Мастерок необходим для нанесения раствора при кладке кирпичных рядов и очищения стенок от излишков, выступивших наружу.
• Резиновым молотком аккуратно подбивают кирпичи, выступающие выше других в ряду, тем самым делая его по максимуму ровным.
• Шлифмашинкой отрезается необходимая часть кирпича. Для того, чтобы надрез получался ровным и гладким, в аппарат устанавливается специальный алмазный или корундовый круг, предназначенный для резки камня.
• Кирочка нужна для раскалывания кирпича. Иногда приходится делать это по надпилу, произведенному шлифмашинкой.
• Емкости для раствора и воды.
• Шпатель среднего размера для забора и накладывания раствора на мастерок. Некоторые мастера используют шпатель вместо мастерка.
• Отвес нужен для ревизии вертикальности плоскостей стен.
• Правило необходимо для разравнивания стяжки фундамента.
• Уголок потребуется для выверения перпендикулярности углов кладки.
• Расшивка понадобится в том случае, если камин не будет оформляться декоративными материалами.
• Лопата нужна для перемешивания большого количества раствора.

Строительство углового камина

Фундамент для камина

Какая бы модель углового камина ни была выбрана, начинать его возведение придется все равно с устройства фундамента. Работы почти всегда проводятся по одинаковой схеме, поэтому представленное описание подойдет к любому варианту камина. Нужно учесть и то обстоятельство, что фундамент должен быть больше основания камина на 80 ÷ 100 мм.

Котлован для фундамента повторяет форму углового камина

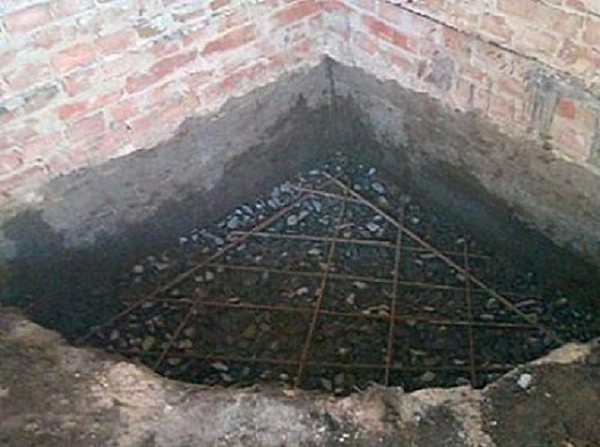

• Перед тем как устраивать фундамент, придется поработать лопатой, так как под него должна быть подготовлена надежная основа. Котлован должен иметь глубину 500 ÷ 700 мм и иметь форму основания будущего строения плюс еще по 80 ÷ 100 мм в каждую сторону.
• Дно ямы хорошо утрамбовывается, и на него засыпается слой песка не менее 100 ÷ 120 мм, который поливается водой и снова утрамбовывается.
• Далее, сверху песчаного слоя засыпается щебенка. Ее тоже нужно утрамбовать, и этот слой также должен иметь толщину в 100 ÷ 120 мм.
• На щебень устанавливается арматурная сетка или арматура, которую связывают проволокой.
• Затем вдоль стен устанавливаются асбестовые полоски, которые будут способствовать не только защите стен от перегревания во время топки камина, но и помогут сохранить и направить тепло обратно в помещение.
• С внешней стороны фундамента устанавливается опалубка.  Если форма основания будет полукруглой, то для опалубки используют металлический лист, толщиной в 1—2 мм, который легко примет нужное положение. Снаружи лист временно подпирается стойками из кирпичей.

Если фундамент планируется сделать прямолинейной формы, для опалубки используют доски, которые скрепляются между собой. При наличии между ними щелей изнутри на доски закрепляется полиэтиленовая пленка — она сохранит влагу в растворе на нужное время и не позволит раствору вытечь из формы в момент заливки.

• Затем, изготавливается раствор. Первый слой бетона обычно делают грубым — он состоит из гравийно-песчаной смеси и цемента в пропорциях 3:1. Толщина этого слоя может составлять от 100 до 150 мм в зависимости  от запланированной высоты фундамента.
• После того, как произойдет схватывание первого слоя, можно заполнять оставшееся пространство более тонким раствором из песка и цемента, смешанных в пропорции 3:1. Поверхность залитой плиты нужно выровнять правилом и оставить схватываться. Немного позднее, после того, как палец перестанет оставлять след на схватившемся бетоне, фундамент можно будет временно накрыть полиэтиленовой пленкой, чтобы влага не слишком быстро испарялась. Особенно это важно сделать, если на улице стоит высокая температура. Рекомендуется первую неделю, кроме того, ежедневно увлажнять поверхность обычной водой. Обычно срок полного созревания должен составлять порядка четырех недель.

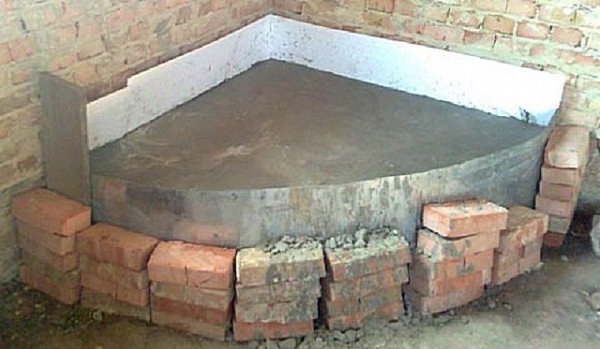

Фундамент залит и набирает прочность не менее месяца

• После застывания бетона, поверхность фундамента покрывается двумя слоями рубероида, вырезанного  по нужной форме.

Подготовка к кладке камина

Опытные печники всегда владеют собственными секретами, которые получены ими в течение многих лет работы в этой области. Неплохо было бы знать хотя бы некоторые из них, прежде, чем начинать кладку камина.

• Если камин возводится в уже построенном доме, необходимо продумать правильное его расположение, учтя местонахождение стропил крыши и балок перекрытия.
• Кроме этого, нужно учесть, что постройка камина в готовом доме принесет в него вместе со стройматериалами достаточно много пыли и грязи, поэтому было бы очень неплохо перед началом работ полностью освободить комнату от всех предметов интерьера, в том числе и от мебели.
• Кладка камина начинается только по прошествии месяца после заливки фундамента, как бы ни казалось, что уже через 2 ÷ 3 недели все полностью готово.
• Перед кладкой на глиняный раствор рекомендовано вымачивать кирпичи в течение одних — двух суток. Подготовленный материал меньше будет впитывать влагу из раствора, что позволит им высыхать равномерно. Это обязательно даст положительный эффект —  раствор на швах не станет растрескиваться.

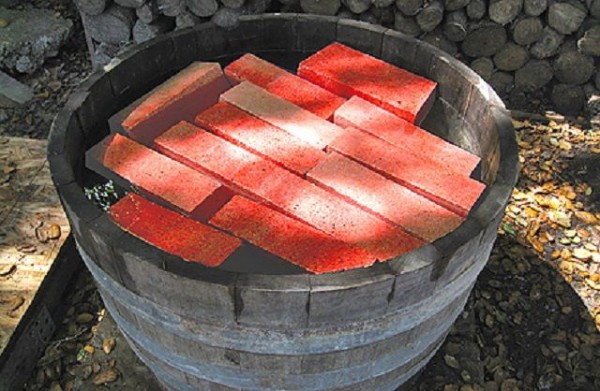

Перед началом кладки кирпичи рекомендовано замочить в воде

• Чтобы не допустить кардинальных ошибок в конфигурации рядов кладки, опытные мастера советуют предварительно произвести процесс возведения камина насухо, то есть без применения раствора. Только досконально разобравшись в схеме работ, переходят к основательной кладке, но даже и после этого, перед выкладыванием каждого ряда на раствор, он обязательно выкладывается еще раз насухо.

Уяснив эти тонкости, можно переходить непосредственно к кладке самого камина.

Порядовки для кладки углового камина

Вниманию читателя будут представлены два варианта порядовок углового камина. Обе модели – достаточно популярные, так как отличаются простотой схемы и эффективностью в эксплуатации.

Первый вариант

Этот вариант камина разработан мастером В. Быковым и проверен многолетним использованием. В результате он полностью доказал свою эффективность благодаря своей продуманной конструкции. Кроме этого, это строение достаточно компактно, и подойдет даже для совсем небольшого помещения.

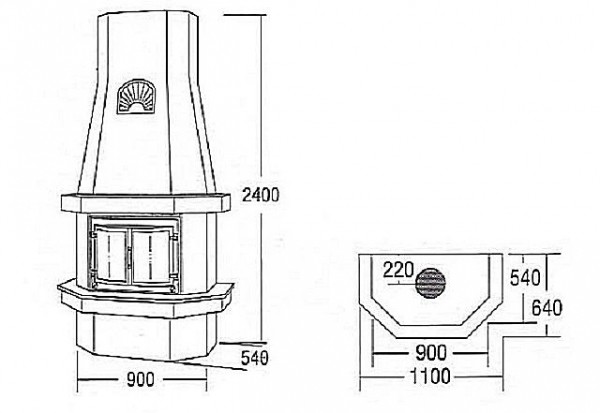

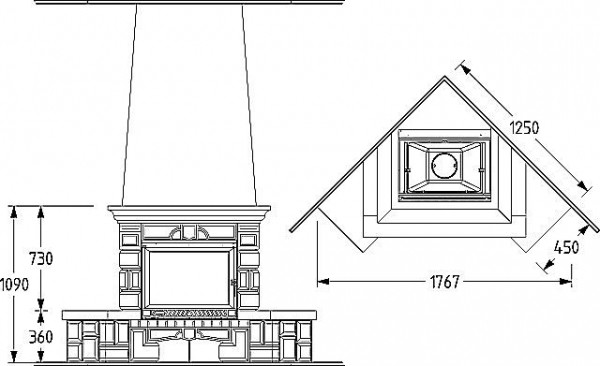

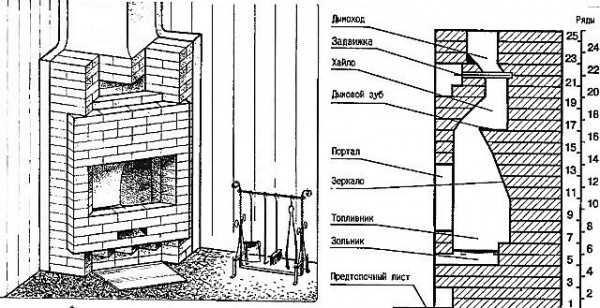

Внешний вид и вертикальный разрез камина В. Быкова

Для этого вида камина, кроме уже упомянутых выше материалов, потребуется колосниковая решетка для топки, имеющая размер 250×250 мм, и металлические полосы, толщиной в 5 мм и шириной в 30 ÷ 50 мм, для создания потолка над нишами.

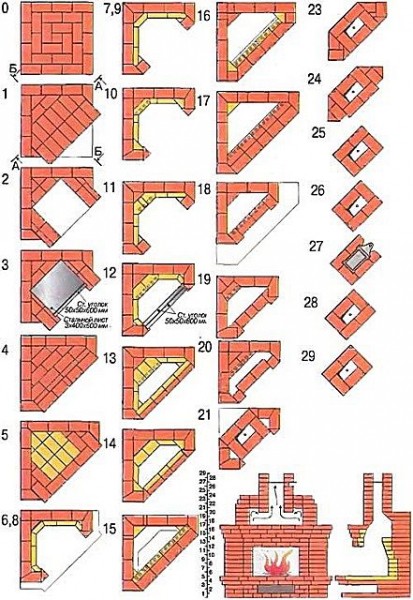

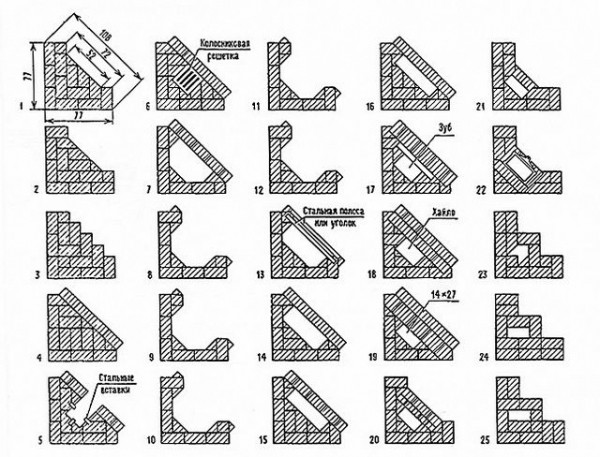

Схема порядовой кладки камина В.Быкова

На подготовленном, упрочненном фундаменте размечается местоположение первого ряда каминной кладки. Так как первый ряд задает правильность вертикального направления стен, к этому начальному этапу работы нужно подойти с максимально возможной ответственностью.

• Первый ряд выкладывается согласно нанесенных на фундаментную основу разметок, по схеме порядовки, с соблюдением всех размеров и правильности расположения кирпичей.
• Второй и третий также кладут, строго придерживаясь рисунка на схеме порядовки.
• На четвертом ряду закладывается основание топки, поэтому центральную часть этого ряда лучше всего выкладывать шамотным кирпичом.
• На пятом ряду оформляется поддувальное отверстие или зольник. На кирпичи, обрамляющие камеру, накладывают отрезки металлических полос, которые должны быть надежно закреплены, так как на шестом ряду на них будет укладываться колосниковая решетка.
• Шестой ряд выкладывают по схеме шамотным кирпичом, с устройством в нем колосника.
• На седьмом ряду начинается оформление топки и сторон портала.
• С восьмого по двенадцатый ряд выводятся стены портала, как показано на схеме, со строгим соблюдением расположения и подгонки кирпичей в каждом из рядов.
• На тринадцатом ряду устанавливаются металлические перекрывающие топку полосы, а лучше уголки, имеющие размер 600×50×5 мм. Кирпичи также выкладываются по указанной на схеме конфигурации.
• С четырнадцатого по пятнадцатый ряды идет кладка так называемого «зеркала», которое способствует задержке тепла, не позволяя ему напрямую уходить в трубу, а также дает нагретому воздуху направление в сторону комнаты. Эта часть, по сути, является задней стенкой топки, плавно переходящей в потолок и дымовую трубу.

Стенка выкладывается под уклоном в 20 градусов, на рисунке-чертеже хорошо видно расположение всех рядов, формирующих это направление.

• На шестнадцатом ряду выводится ровная поверхность «зуба», так называется выступ, повернутый в сторону дымоходного отверстия. Этот выступ обязательно обмазывают глиняным с добавлением песка раствором, для придания гладкости поверхности кладки, что не позволит создаваться сажным отложениям.
• С 17 по 19 ряды передняя стенка камина выкладывается кирпичами со стесанными стенками, так как необходимо создать определенную форму, огибающую «зуб».
• С 20 по 22 ряды выкладывается часть дымохода, которая называется «хайло». Эта часть должна иметь размер в 140 × 270 мм. Сверху 22 ряда на глиняный раствор устанавливается дымовая задвижка.
• На 23 ряду, над задвижкой, идет формирование дымоотводного отверстия, имеющего не совсем обычную форму.
• Далее на 24 ÷ 25 рядах идет кладка дымохода, имеющего размер внутреннего прямоугольного канала в 140 × 270 мм.
• Далее устанавливается металлическая труба, которая сверху закрывается металлическим кожухом.

Второй вариант

Этот вариант камина тоже интересен, а монтаж его — даже проще, чем того, который был описан выше. Использование данной порядовой схемы удобно еще и тем, что на ней выделено цветом месторасположение красного и шамотного кирпича.

Еще один несложный вариант углового камина

Фундамент для этой постройки имеет квадратную форму, что видно на схеме по уложенному нулевому ряду. Его кладут ровно по залитой цементной основе и точно в соответствии с рисунком кирпичной кладки.

• Первый ряд, так же, как и в первом варианте, должен быть выложен точно по рисунку — от этого зависит идеальная кладка всех остальных рядов.
• На втором ряду формируется камера, которая предназначена для хранения и просушки дров. По внешней стороне камеры укладывают металлический уголок размером 50×50 мм и длиной в 600 мм.
• На третьем ряду кладка выполняется по схеме, и сверху этой камеры укладывается металлический лист, имеющий размер 400×600 мм, а толщину в 3 ÷ 5 мм.
• Четвертый ряд укладывается в соответствии с рисунком.
• На пятом ряду формируется дно топки из шамотного кирпича.
• С шестого по восьмой ряды поднимаются стенки топки из красного кирпича, а внутренняя ее поверхность облицовывается шамотным кирпичом, разрезанным надвое по толщине.
• С седьмого по девятый ряд продолжается кладка по схеме. Задняя стенка выкладывается с обязательным уклоном, так как выше будет сформирован «зуб».
• Десятый и одиннадцатый ряды кладут также по схеме, продолжая выводить заднюю стенку.
• На двенадцатом ряду топка по внешнему краю перекрывается двумя металлическими уголками 50×50 и длиной в 600 мм.
• 13 и 14 ряды кладутся по схеме, а 15 ряд завершает выкладывание задней стенки и оформление «зуба» и перехода в дымоход.
• 16 и 17 ряды кладутся со сдвигом во внешнюю сторону и оформляют таким образом каминную полку.
• С 18 по 20 ряды кладка сужается – так формируется дымоотводный канал.
• С 21 по 24 ряды уже идет начало кладки дымохода, но дополнительно имеющего внешнее боковое оформление красными кирпичами.
• С 25 по 29 ряды поднимается дымоходная труба, а на 27 ряду устанавливается дымовая задвижка.
• Далее выкладывается кирпичная дымовая труба или устанавливается металлическая, которая выводится через чердачное и кровельное перекрытие.

Очень важно правильно вывести дымоход через потолок и крышу, а также изолировать зазоры на крыше от проникновения влаги, а при прохождении через чердачное перекрытие — от контакта горючих материалов стропильной системы с раскаленными стенками дымоходного канала.

После полного просыхания кладки, которая проходит три ÷ четыре недели, можно приступать к отделке стен камина, если таковая запланирована.

Цены на различные виды угловых каминов

Угловые камины

Видео: интересная конструкция – угловой камин «Аннушка»

Угловой камин под силу сложить любому владельцу дома, если есть желание установить в доме этот очень своеобразный предмет интерьера, который должен принести в дом и уют, и тепло. Чтобы работа прошла успешно, нужно очень хорошо разобраться в схеме порядовки и полностью понять принцип кладки. Ну и, конечно, должны быть мобилизованы в полной мере аккуратность, старания и имеющиеся умения.
