Вытяжная вентиляция дома – какой ее вид выбрать и грамотно обустроить

Многие из нас, строя собственное жилище, большое внимание уделяют утеплению дома. Тщательно изолируют его, герметизируют даже малейшие щели, ставят пластиковые окна и пр. В итоге потом обнаруживается, что в комнатах воздух затхлый, постоянно присутствуют неприятные запахи и сырость.

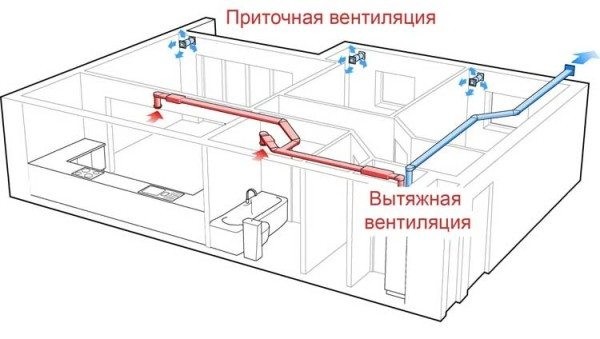

Система приточно-вытяжной вентиляции.

Обратите внимание! Не следует забывать, что в комнатах мы не только живем, но и дышим. Комфортную жизнь вам обеспечит только правильное устройство вытяжной вентиляции в частном доме или многоэтажном.

Все типы вентиляции

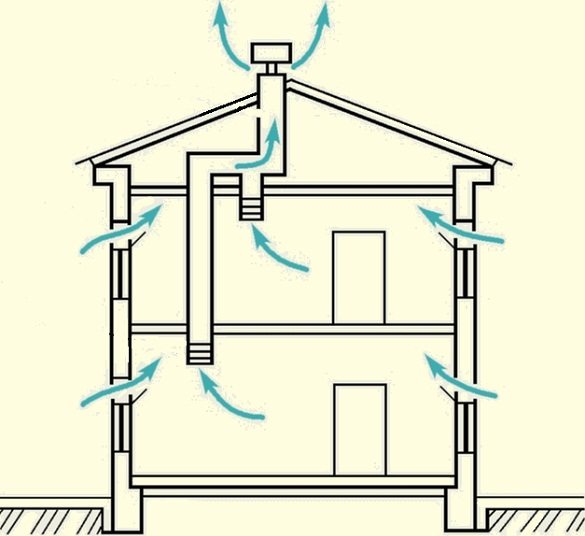

Естественная вентиляция.

Вентиляционные системы классифицируются по трем группам:

• предназначению;
• виду побудителя передвижения воздушных потоков;
• способу перемещения воздуха.

Исходя из функций, вентиляция может быть:

• приточной;
• вытяжной;
• рециркуляционной (рекупационной) – в этом случае при подаче чистого воздуха, в него подмешивается некоторый объем нагретого вытяжного потока.

По способу перемещения потоков системы бывают:

• безканальными – воздух поступает через двери и окна;
• канальными – потоки передвигаются по сети воздуховодов.

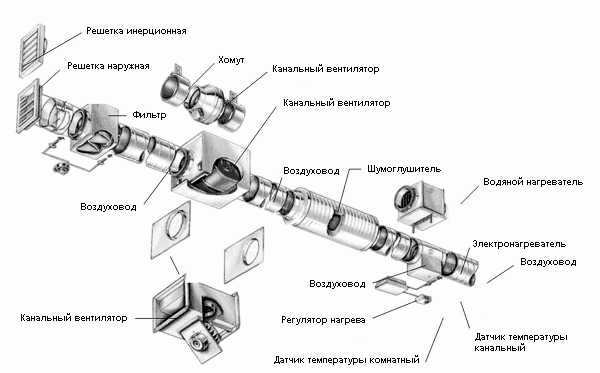

Элементы современной механической (принудительной) системы.

По побудительной силе системы делят на:

• естественные;
• механические.

В первом случае воздух перемещается благодаря законам природы. Во втором – лишь после начала работы вентилятора.

По конструктивным особенностям инструкция разделяет вентиляцию на три типа:

• естественную;
• приточно-вытяжную (принудительную);
• смешанную, (естественную с принудительным вытягиванием).

Оптимальный выбор

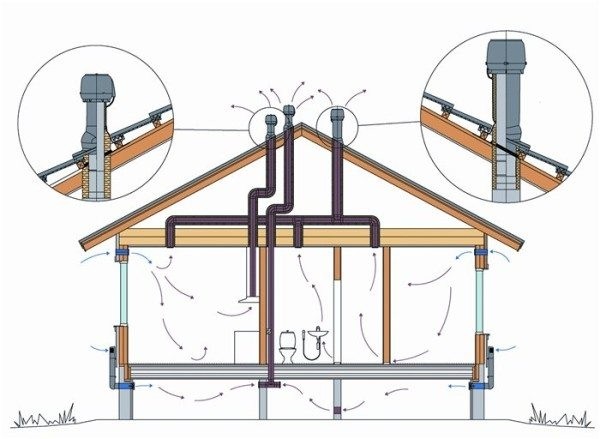

Схема вентиляции для небольшого домика.

Чтоб определить оптимальность применения той или иной системы, учитываются такие условия: размер строения, его материал и степень чистоты атмосферы.

Вентиляция естественная прекрасно подойдет для небольшого домика, построенного в районе с чистой атмосферой. Она лучше всего подходит для построек из самана, кирпича, бревен, бруса, пено-, газо- и шлакоблоков, керамзитобетона.

Механическая приточно-вытяжная вентиляция в частном доме оптимальна, если он большой либо расположен в местности с атмосферным загрязнением. Эта система обеспечит комнаты достаточным объемом воздуха и очистит его благодаря дополнительно встроенной фильтрации.

Такая вентиляция лучше всего подходит для зданий из панелей 3D, СОТА, SIP, МДМ, полистеролбетона, «канадских» каркасных домов.

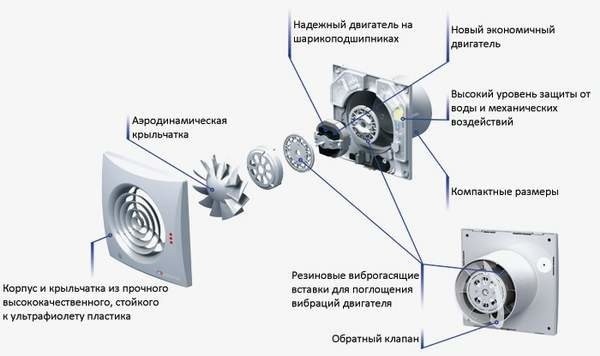

Вытяжной вентилятор – основа смешанной системы.

Когда естественный тип вентиляции не может справляться полностью со своей задачей, поможет установка смешанного аналога. Ее монтаж производят лишь в комнатах с сильно загрязненным воздухом или где оседает конденсат. Это туалеты, ванные, кухни, подвалы, погреба, котельные.

Планирование системы

Устройство вентиляции можно разбить на несколько стадий.

Этапы обустройства

Расчет объема воздушного обмена. В его ходе следует вычислить, сколько приточного воздуха, согласно санитарным требованиям, требуется зданию.

Определение диаметра/сечения каналов. От этого будет зависеть эффективность системы.

Выбор разновидности вентиляции.

Определение точек для вывода/забора воздуха и мест для установки оборудования.

Далее составляется схема приточно-вытяжной вентиляции дома.

Обустройство вентиляции.

Следует помнить, что комфортность проживания в доме зависит от постоянного притока уличного воздуха, при оптимальной скорости передвижения потоков.

Обратите внимание! Некоторые владельцы жилья, желая проветривать его по максимуму, ставят слишком мощную вентиляцию с вентилятором, не учитывая площадь комнат. Такой воздухообмен забирает слишком много тепла из здания и переохлаждает его.

Любая из вентиляционных систем обладает своей нормой объемной скорости воздушных потоков. Если они естественные – величина равна до 1 м³ в час, если принудительные – 3/5 м³. Нередко обойтись без использования принудительной конструкции нельзя.

Например, когда в помещениях небольшая скорость передвижения воздушных потоков, а сделать сечение воздуховодов больше невозможно.

При системе естественной, чтобы пропускать объем воздуха в 300 м³ за час, необходимы вентиляционные каналы сечением 250×400 либо диаметром 350 мм.

При применении механического аналога можно ограничиться воздуховодом со сторонами 160×200 либо диаметром 200 мм.

Расчет вентилирования дома

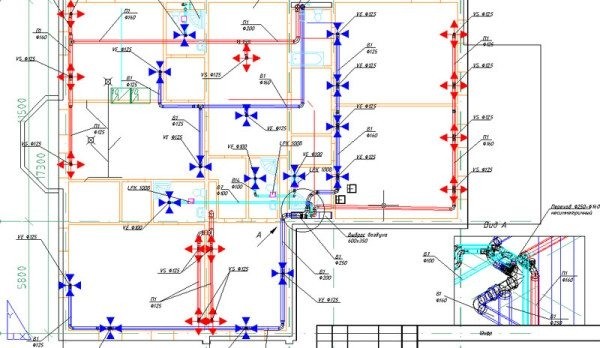

Пример проекта системы.

Самые важные данные, оказывающие влияние на расчет вентиляции:

• число постоянных жильцов в доме;
• площадь здания;
• количество воздуха во всех комнатах.

Помимо этого надо помнить, что многие бытовые приборы, например печи, газплиты, выжигают кислород в воздухе. При расчетах следует учесть и то, в каких комнатах нужно самое быстрое обновление воздуха.

Проектируются вентиляционные системы, согласно государственным санитарным и инженерно-техническим нормам, озвученным в СНиПах, ГоСТах, СанПиНах, ДБНах. Наиболее распространены расчеты по площади, санитарным требованиям или кратности воздухообмена.

Наиболее просты вычисления по площади помещений.

Они применяются для подсчета объема воздухообмена в жилых зданиях.

Тут учитывается то, что по санитарным нормам в жилых комнатах надо на 1 их метр квадратный подавать 3 м³ в час уличного воздуха.

Такой расчет не учитывает число постоянных жильцов. Для его осуществления надо умножить общую площадь комнат в доме на санитарную норму воздухообмена.

Вычисления по кратности гораздо сложнее первого способа.

Обратите внимание! Этот метод использует несколько типов данных и применяется только профессионалами. Итог расчетов – это кратность воздухообмена, которая указывает, сколько раз за час отработанный воздух заменяется полностью уличным. При вычислениях для различных по назначению комнат применяются разные нормы.

При проектировании по санитарным требованиям, помимо кратности воздухообмена, используются и нормы (в м³ в час) на одного постоянного жильца. Этот  расчет тоже разделяется для разных типов помещений. В результате все вычисленные цифры суммируются, итогом служит значение требуемого воздухообмена.

Подбор сечения воздуховода

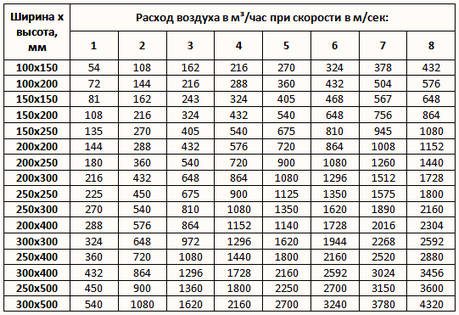

Таблица сечений каналов при определенном расходе воздуха.

После расчета воздушного обмена, следует выбрать своими руками схему системы и осуществить расчет ее каналов.

Производители выпускают два вида воздуховодов: прямоугольные и круглые.

Первые из них делаются с учетом соотношения сторон канала, которое должно равняться 3:1.

Для механических систем скорость воздушного потока в основной трубе должна равняться 5 м/сек., в ветках – 3 м/сек. Для естественных аналогов величина равна 1 м/сек.

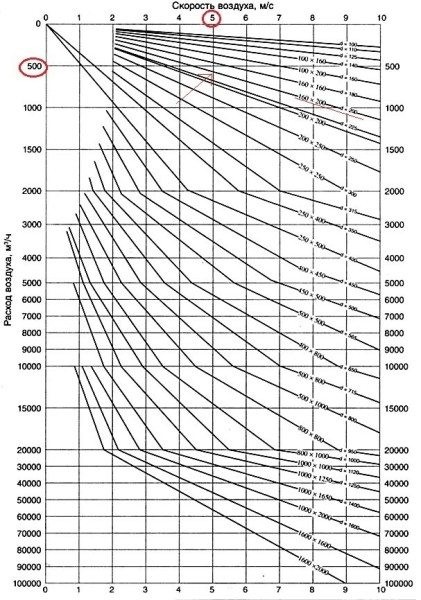

Диаграмма зависимости сечения канала от расхода воздуха.

Для нахождения размера каналов есть нормативная диаграмма, которая учитывает скорость и затраты воздуха.

Так, при нормируемом воздушном обмене в 360 м³ в час и принудительной вентиляции, нужно избирать трубы сечением 160×200 мм либо диаметром 200 мм.

Требования к вентиляции

Основные условия для грамотного обустройства вентиляционной системы приведены ниже.

Отработанный воздух из канала отводится на крыше, выше ее уровня на 1/2 метра.

Если система механическая, воздух поступает в помещения с помощью заборной решетки, расположенной в 2/3 м от уровня земли.

Передвижение воздуха надлежит обустроить так, чтоб воздух из зала, детской, спален и прочих жилых комнат шел к наиболее загрязняемым помещениям: туалету, ванной, кухне. Благодаря этому наименее чистый воздух не сможет попасть в жилые секции.

Отдельные отводы вытяжной вентиляции обязательно ставятся на кухне для газплиты и газовой колонки (если она есть). В данном помещении эффективной будет только механическая система.

Вентиляция должна быть обустроена во всех помещениях дома, без исключения.

Если вы хотите поставить пластиковые окна

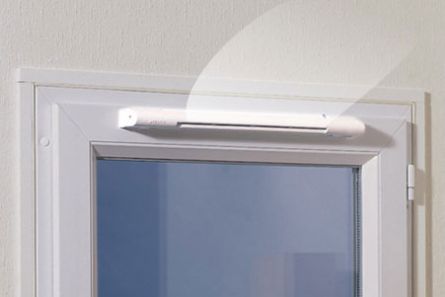

Пластиковое окошко с приточным клапаном.

Сейчас очень востребованы герметичные пластиковые окна, которые перекрывают полностью приток уличного воздуха в комнату.

Обратите внимание! Выбирая модель изделия, убедитесь, что оно имеет приточный клапан. Он даст возможность организовать поступление свежего воздуха в комнату.

Если в приобретенных окнах нет такого приспособления, можете самостоятельно смонтировать клапан в одной из стен.

Он представляет собой патрубок округлой формы, проходящий через всю толщу стены.

С входа и выхода такая трубка закрывается решетками.

Если приточный клапан сделать за отопительным радиатором, то уличный воздух сразу будет зимой прогреваться. Подобное устройство можно оборудовать фильтром и температурным датчиком.

Рекуперация воздуха

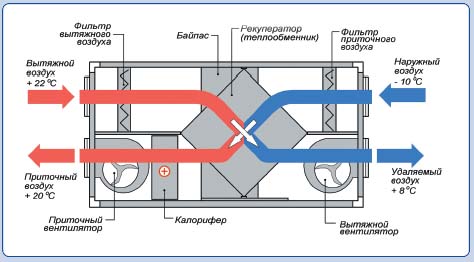

На фото схема системы с рекуператором.

На данный момент все более распространенной разновидностью становятся вентиляционные приточно-вытяжные системы с рекуператорами теплоэнергии.

Такие устройства подогревают поступающий уличный воздух зимой.

Установки обладают хорошей экономичностью, хотя цена самой конструкции дороже обычных механических аналогов.

Однако в ходе эксплуатации она дает возможность сберегать до 40% тепла в здании. Принцип работы рекуператора основан на частичном нагреве холодного приточного воздуха теплым вытяжным потоком.

Если стоят сильные морозы, можно подключать калорифер, который вмонтирован в рекуператор. Так уличный воздух будет подогреваться эффективнее.

В подобного рода системах воздух поступает/отводится при помощи вентилятора. В большинстве случаев дополнительное оборудование достаточно объемное. Исходя из этого, его лучше всего помещать в чердачном помещении.

Вывод

Грамотно обустроенная система вытяжной вентиляции в собственном доме и не только, даст вам возможность постоянно дышать свежим воздухом и продлит его срок службы (см.также статью “Потолочная вентиляция: особенности и преимущества”).
