Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

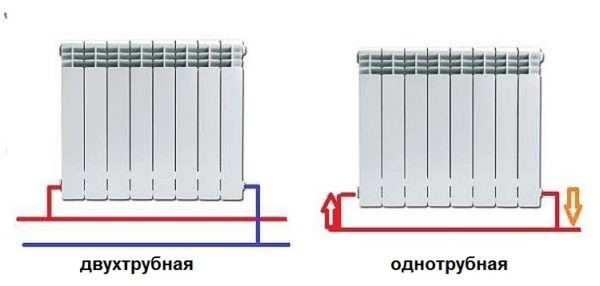

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

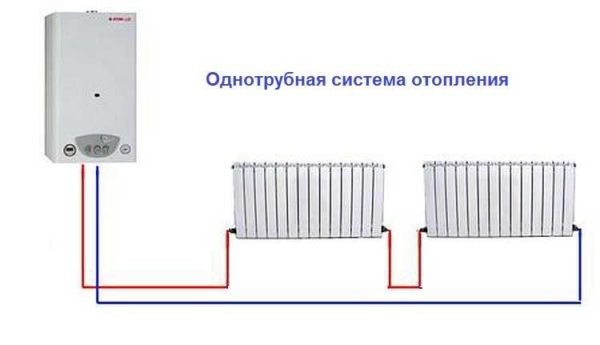

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

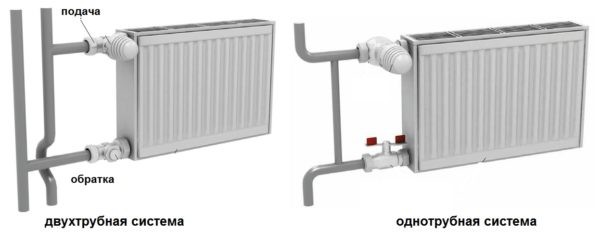

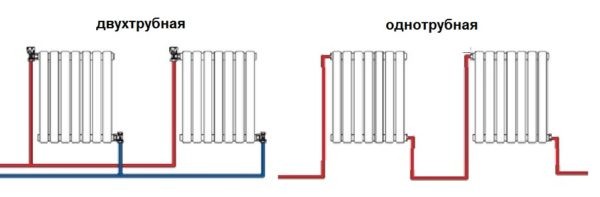

Двухтрубная разводка

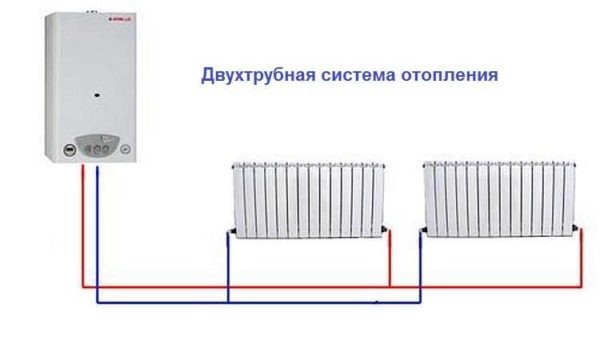

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

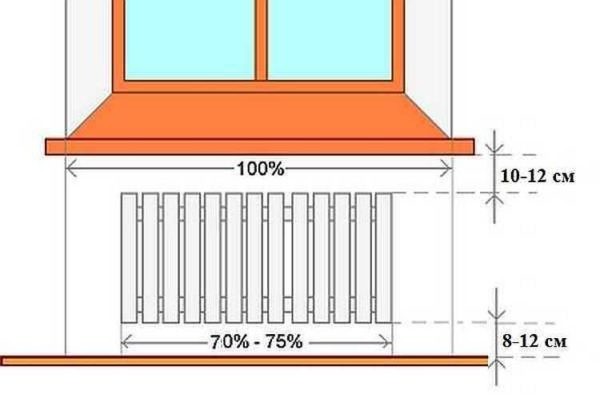

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

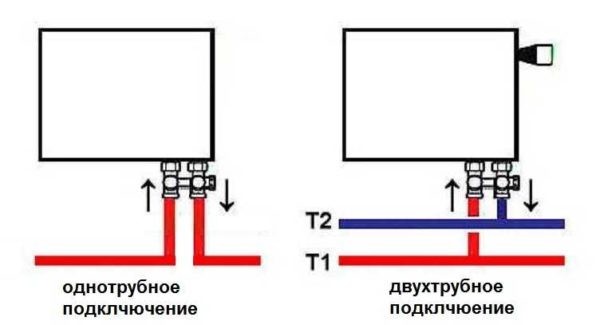

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
