Воздушные фильтры для вентиляции: описание элементов системы

В современных квартирах в основном используются технологичные системы обмена воздуха, которые позволяют обеспечить эффективный приток. Однако подаваемые внутрь потоки должны быть очищены от частиц пыли, чтобы людям, находящимся в помещении, было максимально комфортно дышать. Вот почему в качестве основного элемента подобной системы выступают воздушные фильтры для вентиляции.

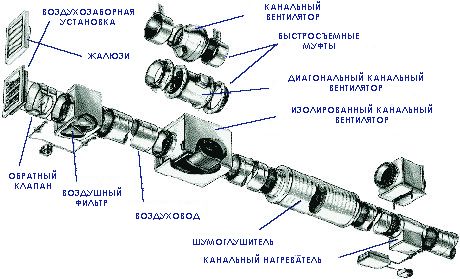

На фото отражено месторасположение фильтра.

Классификация продукции

Чтобы разобраться в ассортименте подобных изделий, необходимо ознакомиться с базовыми способами систематизирования, то есть понять, на какие категории могут быть разделены очистительные приборы такого типа. Правильный выбор пылеулавливающей системы поможет сэкономить денежные средства, ведь цена оборудования достаточно высока (читайте также статью “Вентиляция канализации в частных домах”).

В зависимости от области применения

Фильтры для очищения воздуха могут использоваться не только в жилых помещениях, но и на пищевых предприятиях, в медицинских учреждениях и производственных цехах, где предъявляются повышенные требования к эффективности задержания частиц пыли.

В связи с этим возникает необходимость в их классификации по эксплуатационным возможностям.

С его помощью производится задержка крупных частиц.

• Продукция грубой очистки используется, если требования к чистоте воздуха не слишком высокие. Предназначаются для снижения запыленности воздуха в обычных условиях. Очень часто являются первой преградой непосредственно перед более эффективными аналогами.
• Изделия тонкой очистки применяются для защиты от мелкодисперсной пыли. Они выступают обычно в качестве второго барьера на пути воздушных масс. Если перед ними не устанавливать устройства для задержки крупных частиц, то их срок службы заметно снизится.
• Приборы сверхтонкой очистки используются, чтобы поддерживать в помещениях с высокими требованиями к воздуху оптимальный режим. Они, например, активно эксплуатируются в фармацевтической промышленности, различных лабораториях и многих других учреждениях.

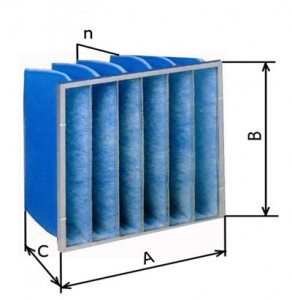

Основные параметры ячейковой конструкции.

Примечание! Воздушные фильтры для систем вентиляции последнего типа могут выполнять абсолютную и окончательную очистку потоков. Последний вариант нужен лишь для зданий с высочайшими требованиями к качеству воздуха.

Исходя из конструктивных особенностей

Кроме области применения при классификации учитывается устройство очистительных приборов, ведь они могут выполнять свою задачу по-разному. Кроме того, их внешний вид может значительно отличаться.

Ниже рассматриваются основные типы очистительных приборов.

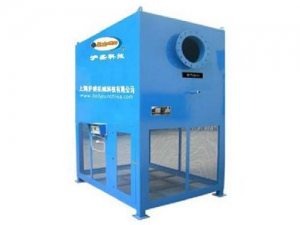

Пример самоочищающейся установки.

• Рулонные фильтры используются для очищения подаваемой среды в различных помещениях и системах. Элемент, задерживающий пыль, изготавливается чаще всего из высококачественного полиэстера. Толщина рулонов может существенно отличаться.
• Самоочищающиеся устройства предназначаются в первую очередь для совместного использования с обитаемыми и абразивно-струйными камерами, а также сложными установками. Основная функция заключается в аспирации и вентиляции загрязненного воздуха.
• Ячейковые аналоги были произведены для очистки атмосферных потоков в системах кондиционирования. Фильтрующим материалом является винипластовая сетка с перфорацией и гофрированием. Как правило, внутрь устанавливается 12 таких элементов.
• Панельные изделия представляют собой конструкцию в виде рамки, изготовленной из нержавеющей стали. На выходном отверстии установлена специальная сетка, которая предотвращает выпадение очистительного материала. Дополнительная фиксация осуществляется при помощи металлических стержней.
• Электрические приборы обычно состоят из двух отделений. В первом из них пылинки заряжаются под действием силы, которая образуется при столкновении ионов. В другом секторе частицы осаждаются на пластинчатых электродах. Попавшая внутрь пыль удаляется путем промывки.

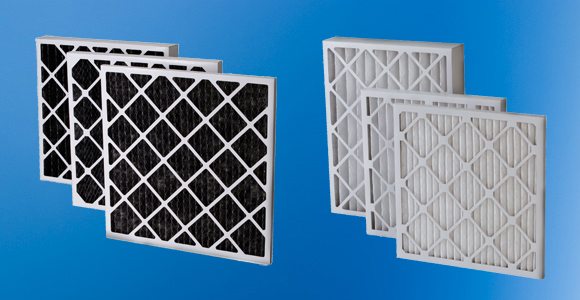

Так выглядят панельные фильтры для вентиляции.

Важно! Современное производство воздушных фильтров для вентиляции ведется с учетом пунктов документации ГОСТ 30528-97. Там же изложена информация о классификации по принципу устройства.

Рекомендации по установке и эксплуатации

• Очищающие воздух изделия должны находиться внутри основного оборудования и быть защищены от внешних факторов – атмосферных осадков, морозов и так далее.
• Фильтры грубой очистки должны располагаться непосредственно перед вентилятором, а приборы тонкой очистки – перед теплообменником.
• Если поток направлен снизу вверх, то следует предусмотреть несущие подвески, чтобы осуществлялось вытягивание карманов.
• В процессе эксплуатации должна производиться проверка скачков давления с использованием измерительных устройств.
• При наличии элементов тонкой очистки в обязательном порядке инсталлируются конструкции предварительного сбора пыли.
• Изделия должны быть изолированы от оборудования вроде электрических нагревателей и теплообменников.
• В направляющих салазках желательно устанавливать только приборы, осуществляющие грубую очистку воздуха.
• Если выполняется монтаж двух и более элементов, то в местах соприкосновений укладываются специальные уплотнители.
• Расположение устройства для очистки воздуха после теплообменника вполне допустимо, если решение продиктовано технологическими условиями.

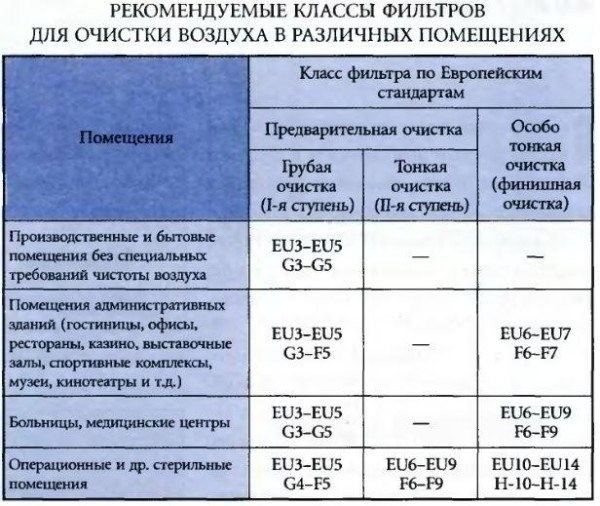

В таблице приведены классы продукции для различных помещений.

Заключительная часть

Выше была представлена ознакомительная информация, чтобы каждый потребитель понял, что такое воздушный вентиляционный фильтр. Приведенные рекомендации должны помочь установить очистительный прибор непосредственно своими руками, отказавшись от привлечения профессиональной помощи (см.также статью “Вентиляционные каналы и воздуховоды в квартирах и жилых домах”).

Если по каким-то причинам данная инструкция была до конца не понята, всегда можно посмотреть видео в этой статье для окончательного освоения темы.
