Внутренняя канализация – развернутое руководство по установке

Правильно организовать систему отвода стоков из дома – не такая уж и простая задача как может показаться на первый взгляд. Внутренняя канализация по СНиП должна соответствовать массе требований, причем учитывать сразу несколько нормативов. Тем не менее, соблюдение правил этого руководства поможет избежать ошибок.

Монтаж внутренней канализации

Нормативные требования к внутренней канализации

ГОСТ на водоснабжение и внутренние сети канализации содержит основные требования к прокладке и эксплуатации систем водоснабжения и водоотведения.

Уже на этом этапе можно надолго увязнуть в анализе литературы, ведь упоминание о канализационной системе и водоснабжении встречается сразу в нескольких документах:

• СНиП 2.04.01-85* – можно считать главным документом из всего перечня. Содержит основные данные, необходимые для монтажа;
• СНиП 2.01.09-85 – используется главным образом при проектировании водопровода;
• СНиП 2.04.03-85 – внимание сосредотачивается на гидравлическом расчете элементов водоотводящей сети. Имеет ценность для профильных организаций, но при прокладке канализации в доме самостоятельно вряд ли пригодится;
• СНиП 2.04.07-86* – регулирует способы подогрева воды для централизованной системы подачи горячей воды, также содержит указания по дополнительной обработке воды;
• СНиП 3.05.01-85 – отсюда можно почерпнуть разве что правила размещения сантехнических приборов по высоте;
• ГОСТ 2874-82* – выдвигает требования по качеству воды.

Отметить стоит еще и СНиП 3.05.04-85*, но он во многом дублирует СНиП на внутренние сети: канализация от 1985 года.

На основании анализа этих нормативов можно сформулировать общие требования, которым должна соответствовать канализация в доме:

• сточные воды должны отводиться только по закрытым трубопроводам под действием гравитации;
• соединение всех сантехнических приборов с трубопроводом должно выполняться через гидрозатвор канализационной системы;

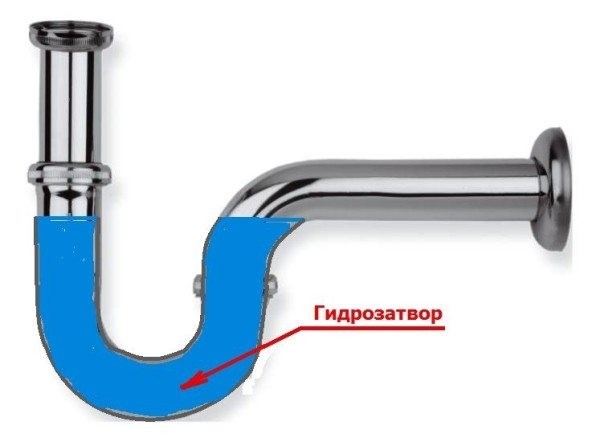

Схематическое изображение гидрозатвора

• что касается размещения, то открытый способ прокладки труб допускается использовать в подвальных и полуподвальных помещениях. В остальных случаях используется скрытый способ прокладки (за отделкой стен, в шахтах, специальных коробах и т. д.);

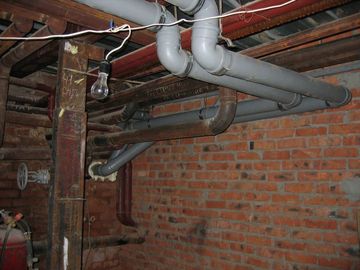

В подвале канализационные трубы можно не скрывать

• также ГОСТ на водоснабжение и внутренние сети канализации требует предусмотреть вентиляцию канализационной системы. Вентиляция осуществляется через стояки и выводится на крышу, минимальное возвышение над уровнем кровли – 0,3 м;

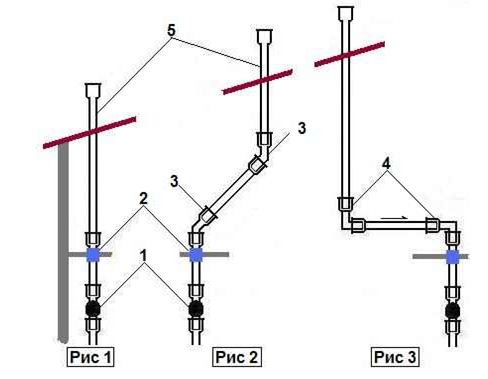

Варианты вывода вентиляционной трубы на крышу дома

• соединение отдельных элементов трубопровода выполняется раструбным способом с использованием уплотнителей.

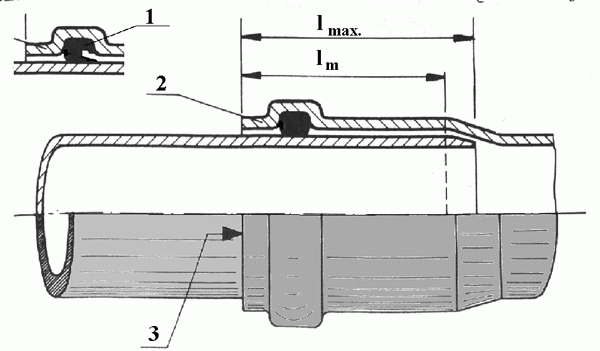

Схема раструбного соединения (1 – резиновый уплотнитель; 2 – труба; 3 – герметик)

Полипропилен или ПВХ?

В последнее время на смену привычным стальным или чугунным трубам пришел пластик, помимо малого веса такой трубопровод еще и не ржавеет, и обладает завидной долговечностью. Выбор чаще всего стоит между полипропиленовыми трубами и трубами из ПВХ.

Полипропиленовые трубы отличаются более высокой чувствительностью к перепадам температур, из-за этого приходится использовать компенсационные патрубки, чтобы устранить изменение размеров. Прочность их падает с ростом температуры стоков.

Трубы из ПВХ лишены таких недостатков. Посетовать можно разве что на то, что этот материал плохо переносит долгое воздействие высокой температуры и не такой пластичный как полипропилен.

В целом для системы внутренней канализации чаще всего используются именно ПВХ трубы. Полипропилен может использоваться на отдельных участках.

Планировка внутренней канализации

Планировка обязательна не только потому, что так можно сравнить несколько вариантов прокладки канализации и потом выбрать самый простой. На этом этапе также определяется требуемая длина трубопровода и необходимые фасонные части для внутренней канализации.

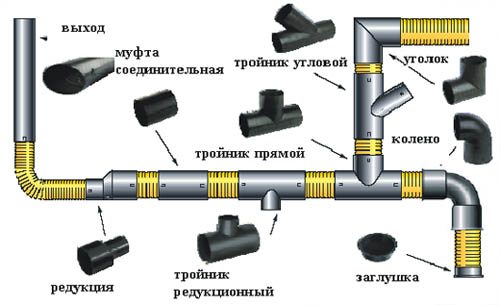

Перед началом работ нужно запастись фасонными элементами

Простую канализационную систему можно быстро запроектировать и на листе миллиметровой бумаги.

Инструкция на этом этапе выглядит таким образом:

• в масштабе вычерчивается план дома/этажа;
• определяется расположение сантехнических приборов на плане;

Различные программы, например, RAUCAD 7.0 позволяют запроектировать систему водоснабжения и канализации более наглядно

• на схеме изображается трубопровод, а также в виде условных обозначений показываются нужные фасонные элементы (тройники, переходники, колена и т. д.);
• нужно помнить, что вентиляция канализационного стояка выводится на крышу дома, это учитывается при подсчете общей длины трубопровода.

Схема канализации 2-этажного дома, выполненная от руки

Предложенную последовательность действий нужно повторить для каждого этажа. При подсчете нужного числа фасонных элементов необходимо учитывать общие правила выполнения работ и требования к внутренней канализации.

Общие правила монтажа внутренней канализации

Внутреннее водоснабжение и канализация по СНиП должны устраиваться с соблюдением следующих правил:

• как правило для внутренней канализации используются трубы диаметром 110 или даже 150 мм, исключением можно считать участок трубопровода, например, от кухонных сантехнических приборов;
• минимальный рекомендуемый диаметр для стояка – 110 мм;
• нужно не забыть о хомутах. Хомут должен находиться под каждым соединением элементов трубопровода, максимальное расстояние между хомутами – 0,4 м. При монтаже стояка хомуты устанавливаются через 1 м;
• число гидрозатворов равно числу сантехнических приборов;
• количество углов должно быть минимальным, желательно обеспечивать плавное сопряжение участков трубопроводов, для этого можно, например, вместо соединения под углом 90ᵒ допускается использовать 3 колена по 30ᵒ;

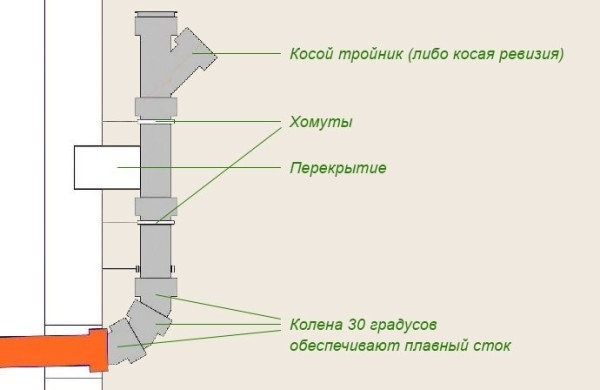

Пример скругления прямого угла

• после каждого поворота устраивается ревизия – обычный тройник с открывающейся крышкой;
• пескоуловитель для внутренней канализации – не является обязательным элементом. Тем не менее, пескоуловители малых объемов (не больше 0,1 м3) могут устанавливаться под мойки. Благодаря этому снижается риск загрязнения канализации.

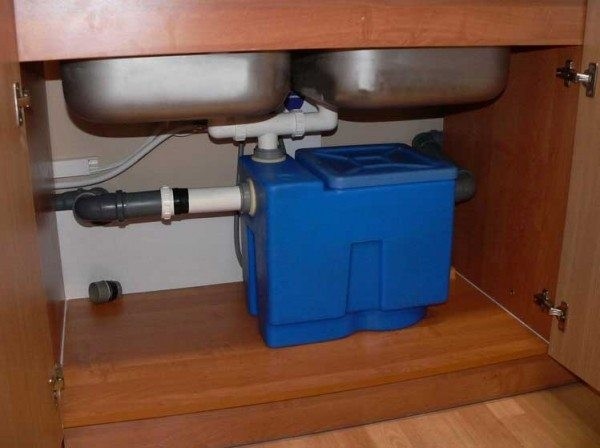

Стоки на пути к стояку проходят через пескоуловитель

Обратите внимание!
Уклон горизонтальных труб внутренней канализации можно увеличить до 3 – 4 см на 1 м.
Благодаря возросшей скорости потока засоров труб удастся избежать.

Перечисленные правила можно считать универсальными.

Устройство внутренней канализации

Вообще монтаж канализационной системы начинается от септика и до сантехприборов. Монтаж внутренней канализации чаще выполняется по направлению от выпускной трубы до сантехнических приборов.

Работа выполняется в 3 этапа:

• монтаж стояка;
• разводка по этажам;
• присоединение к сантехническим приборам, установка трапиков в душе и т. д.

Монтаж вертикального стояка

К моменту начала монтажа системы внутренней канализации уже должны быть закончены основные строительные работы. Что же касается многоэтажных зданий, то в перекрытиях должны быть подготовлены отверстия, кроме того, должен быть известен уровень чистового пола.

Сам по себе стояк монтируется легко – просто нужно в одно целое соединить секции труб и установить в нужных местах тройники. Также рекомендуется на каждом этаже и в подвале установить ревизионные косые тройники. Благодаря им очистку канализации можно будет выполнить своими руками.

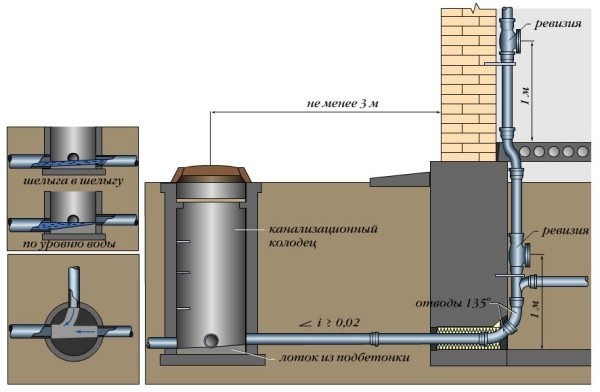

Ревизию рекомендуется устраивать на каждом этаже

Хомуты рекомендуется устанавливать так, чтобы кольцо находилось непосредственно под расширением раструба. За счет этого труб мало того, что не будет отклоняться по горизонтали, но еще и не просядет по вертикали.

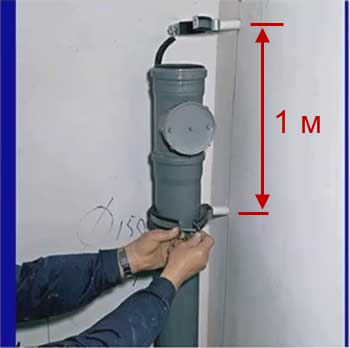

На фото – крепление стояка хомутами

В открытом виде в частных домах стояки практически никогда не оставляются. Их можно замаскировать, например, с помощью небольшой гипсокартонной перегородки. После этого можно приступать к разводке горизонтального трубопровода по этажам.

Соединение сантехнических приборов со стояком

В принципе, укладка труб может вестись в обоих направлениях (от стояка к сантехническому прибору или наоборот). На этом этапе особенно важно соблюсти уклон трубопровода.

Обратите внимание!
При монтаже от сантехприбора к стояку, к нему сначала в обязательном порядке присоединяется гидрозатвор в виде S- образного трубопровода.
За счет водяной перемычки в помещение не будет поступать неприятный запах из канализации, да и цена такой конструкции невелика.

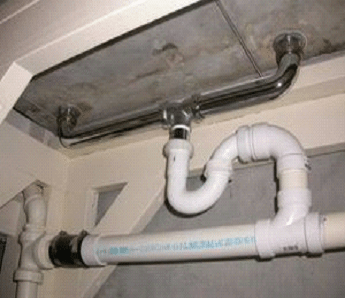

Гидрозатвор установлен

После этого следует горизонтальный участок трубопровода до стояка. Для обеспечения требуемого уклона трубы допускается под трубу подложить прокладки, если она не крепится с помощью хомутов. Расстояние между прокладками не должно превышать 1 м.

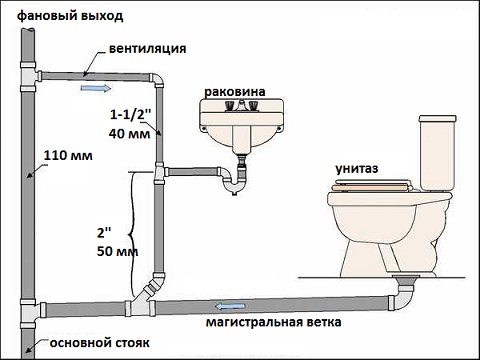

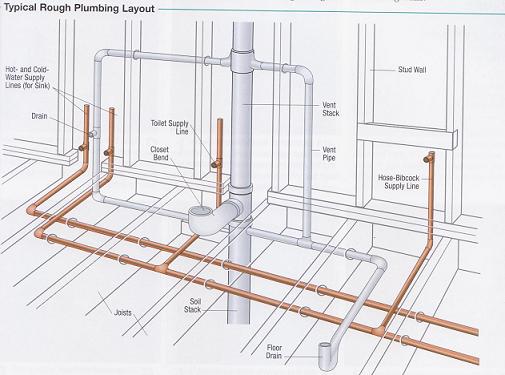

Пример разводки канализации на этаже

На что стоит обратить внимание при устройстве канализации

Мелочи, как всегда, играют не последнюю роль.

Особое внимание нужно обратить на такие операции:

• резка труб. Когда работа выполняется своими руками, то чаще всего используется либо пила, либо струна. Перед раструбным соединением нужно убрать заусеницы обычным ножом, и снять фаску с края трубы;

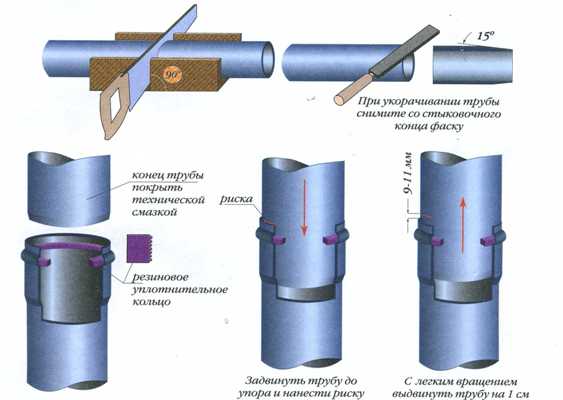

Порядок действий при раструбном соединении труб

• все соединения должны быть герметичными, для этого поверхности труб перед соединением промазываются герметиком;
• можно пластиковые трубы соединять, например, с чугунными. В этом случае используется резиновая манжета. Сперва она приклеивается герметиком к внутренней поверхности трубы, а потом уже в нее вставляется пластиковый трубопровод;

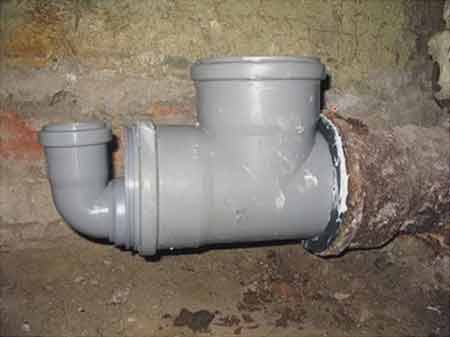

Соединение чугунной и пластиковой трубы

• при прокладке трубы через бетонные перекрытия рекомендуется отверстие сделать по диаметру больше, чем труба. Потом через этот канал прокладывается трубопровод и утепляется.

Подведение итогов

В каждом доме приходится решать вопрос отвода стоков. Если в доме только планируется внутренняя канализация – ПВХ трубы станут отличным выбором. Благодаря высоким эксплуатационным качествам, в первую очередь долговечности, именно они в последние годы стали особо популярны. Что же касается технологии устройства канализации, то, несмотря на обилие нормативных требований, справиться с этой задачей сможет каждый.

На видео в этой статье внимание уделяется технической стороне вопроса.
