Виды вентиляции: разбираемся в особенностях систем воздухообмена

Комбинируя различные виды вентиляции в частном доме, общественном здании или промышленном сооружении, специалисты стремятся обеспечить оптимальное соотношение входящего и исходящего воздуха. За счет этого нормализуются содержание кислорода, температура и влажность внутренней среды, что в конечном итоге напрямую определяет, насколько благоприятным для человека будет сформированный микроклимат.

В нашей статье мы рассмотрим основные разновидности систем проветривания и приведем ряд рекомендаций по их проектировке и монтажу своими руками.

Иногда для проветривания требуется очень сложное и дорогостоящее оборудование

Общая классификация

Разные виды вентиляционных систем применяются при обустройстве жилых домов, производственных предприятий, общественных зданий и т.д. При этом их классификация строится по нескольким шкалам, потому непрофессионалу иногда бывает довольно сложно разобраться в нюансах.

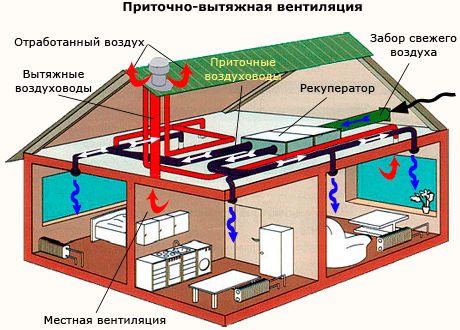

Комплекс притока и вытяжки в жилом доме

Чтобы облегчить анализ используемых систем проветривания, мы свели данные по ним в единую таблицу:

Принцип классификации	Разновидность	Характеристики
По направлению движения воздуха	Приточная	Отвечает за поступление в помещение свежего воздуха либо из внешней среды, либо из отдельного резервуара.
	Вытяжная	Способствует удалению отработанного воздуха (обычно удаляется воздух с высокой температурой, влажностью и значительным содержанием углекислого газа).Вместе с воздушными массами за пределы помещения выводятся также загрязнения – твердые и жидкие частицы, находящиеся во взвешенном состоянии.
	Приточно-вытяжная	Комплексная система, обеспечивающая как приток, так и вытяжку. Может обеспечиваться как с помощью разных устройств, так и с помощью приборов двойного действия, способных изменять направление воздушного потока.
По способу реализации	Естественная	Движение воздуха обеспечивается природными факторами (температура, давление).
	Принудительная	Для повышения эффективности воздухообмена используются различные побуждающие устройства (вентиляторы, дефлекторы, эжекторы и т.д.).Также при искусственной вентиляции обеспечивается давление, достаточное для эффективной фильтрации или кондиционирования.
	Комбинированная	За основу берётся естественный воздухообмен, однако либо приток, либо вытяжка стимулируются с помощью побуждающих устройств.Часто принудительная часть системы делается отключаемой, что позволяет использовать ее только при необходимости.
По месту расположения	Общая	Отвечает за воздухообмен в помещении в целом.
	Местная	Предусматривает либо избыточную подачу воздуха в ту или иную область, либо более интенсивное воздухоотведение. Примером может служить обыкновенная кухонная вытяжка.
По назначению	Промышленная	Обеспечивает воздухообмен, достаточный для эффективного протекания технологических процессов, а также для комфортной работы в производственных помещениях.
	Бытовая	Отвечает за формирование микроклимата в жилых и общественных зданиях.
По конструкции	Бесканальная	Воздушные потоки перемещаются по помещению свободно.
	Канальная	Перемещение воздушных масс организуется с помощью внутристеновых или наружных каналов и шахт.

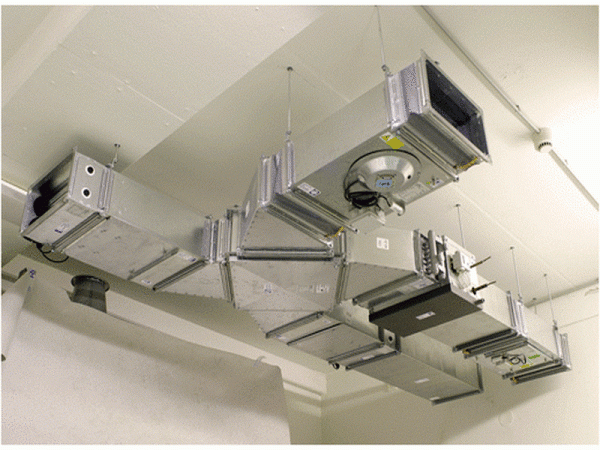

Потолочные аэрационные конструкции

Конечно же, данный перечень дает лишь приблизительное представление о том, какой бывает вентиляция помещений и ее виды. Более того, в нем не рассматриваются специальные системы воздухообмена (например, комплекс устройств для дымоудаления или аппаратура для нагнетания давления в рабочие области производственных установок).

Впрочем, эти нюансы будут интересны лишь профессионалам в соответствующих областях. Нам же стоит подробно разобраться, какие виды естественной вентиляции и принудительного проветривания могут использоваться в домах и на рабочих площадках, а главное – как их правильно организовать.

Естественное и принудительное проветривание  в промышленности

Природная вентиляция

Анализируя различные виды производственной вентиляции (равно как и системы воздухообмена в жилых домах), в первую очередь обычно упоминают о естественном процессе. Это вполне естественно, поскольку в ряде случаев природной циркуляции воздуха вполне достаточно для поддержания оптимальной температуры, влажности и содержания кислорода.

Что касается основных разновидностей естественного воздухообмена, то специалисты выделяют неорганизованный и организованный процессы:

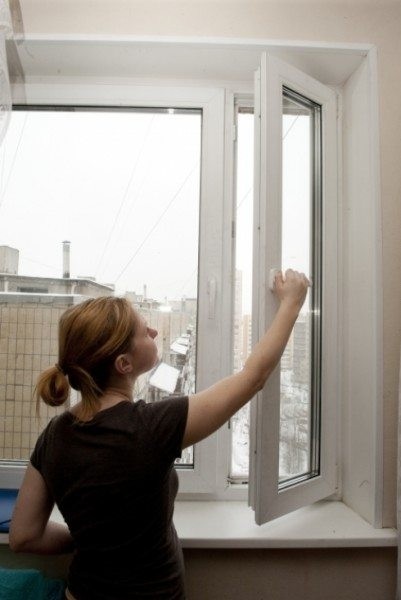

Неорганизованная циркуляция воздуха обеспечивается в первую очередь за счет открытия окон

• При неорганизованной вентиляции и поступление воздуха, и его удаление из помещения осуществляются практически бесконтрольно. Для этого используются окна и двери, которые при необходимости открывают или закрывают.

Обратите внимание! Также воздух может проходить сквозь неплотности в ограждающих конструкциях. Это процесс называют инфильтрацией, и его эффективность зависит от материала стен, а также от особенностей их конструкции.

• Для жилых помещений также характерна неорганизованная циркуляция воздуха. В большинстве случаев мы обеспечиваем наше жилище кислородом, просто приоткрывая окно. Исключения, конечно, есть, но их мы рассмотрим несколько ниже.
• Система организованного проветривания обычно предусматривает монтаж специальных воздуховодов. По ним под действием гравитации и теплового напора перемещаются воздушные массы, что позволяет наладить перераспределение свежего воздуха туда, где он нужнее всего (чаще всего – в рабочую зону).

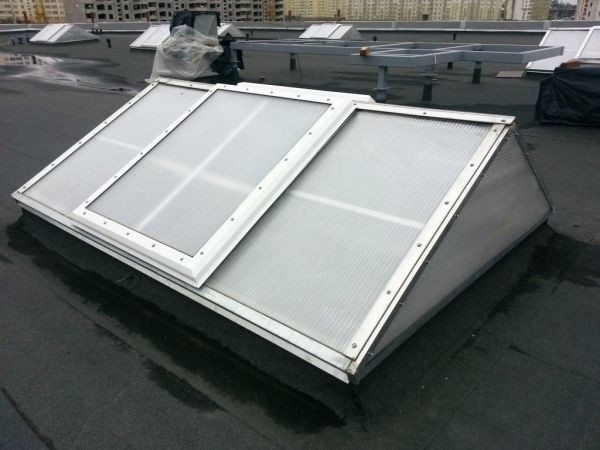

Фото аэрационного фонаря на крыше дома

Обратите внимание! Обычно поступление воздушных масс в помещение осуществляется через специальную конструкцию на крыше промышленного помещения – так называемый светоаэрационный фонарь.

Использование различных механизмов

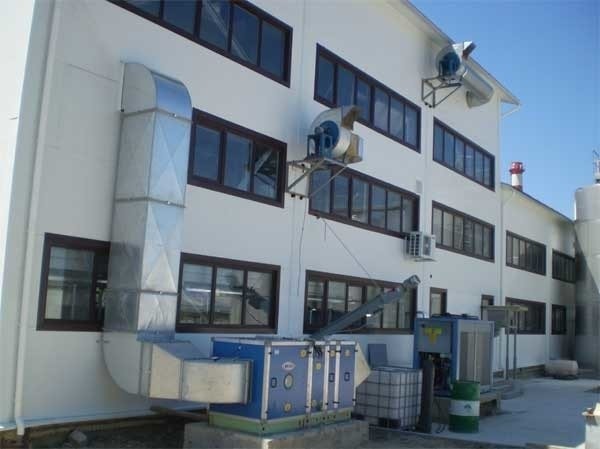

Наружная часть принудительной вентиляционной системы

Там, где естественного движения воздушных масс не хватает, инструкция предполагает установку систем, обеспечивающих искусственный приток или усиливающих естественную вытяжку.

Само собой, за счет применения различных механических устройств цена такой системы будет выше, но и работать она будет вне зависимости от внешних факторов.

Обратите внимание! Принудительное нагнетание воздуха и его выведение более актуальны для производственных помещений. В жилых зданиях их применение ограничено, но тоже оправдано, о чем мы будем говорить ниже.

• Приток воздуха в цеха и другие промышленные сооружения обеспечивается за счет работы вентиляционного оборудования. Как правило, оно устанавливается либо на крыше здания, либо на отдельной площадке в условно чистой зоне. Закачанный воздух по каналам распределяется внутри сооружения и поступает в помещения.

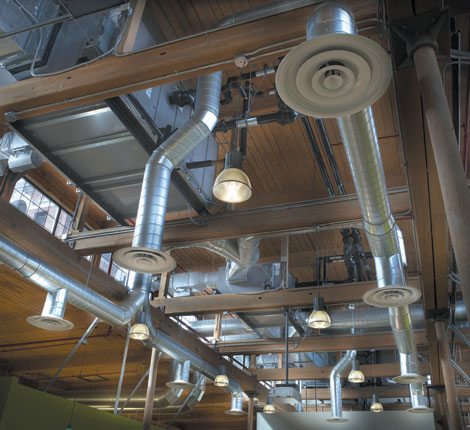

Подающие раструбы под потолком

• При этом на входе часто монтируются специальные установки, обеспечивающие оптимизацию параметров воздушных масс: фильтрацию для удаления механических примесей, нагревание/охлаждение, осушение/увлажнение и т.д. В отдельных случаях может применяться обогащение воздуха кислородом.
• Эффективное удаление отработанного воздуха также является очень важным процессом, обеспечивающим снижение вреда, наносимого здоровью рабочих. Для этой цели применяются специальные вытяжки для производственных помещений: их характеристика позволяет эффективно отсасывать из рабочей зоны большие объемы воздуха, одновременно захватывая пылевые частицы и токсичные газы.

Обратите внимание! В зависимости от особенностей технологического процесса применяются либо вытяжные зонты, обслуживающие достаточно большую площадь, лимо местные воздухоотсосы.

• Работа вытяжки обеспечивается за счет функционирования внутренних вентиляторов радиального или осевого типа. Также вентиляторы монтируются внутри воздуховодов, чтобы обеспечить нужную скорость перемещения воздушной массы.

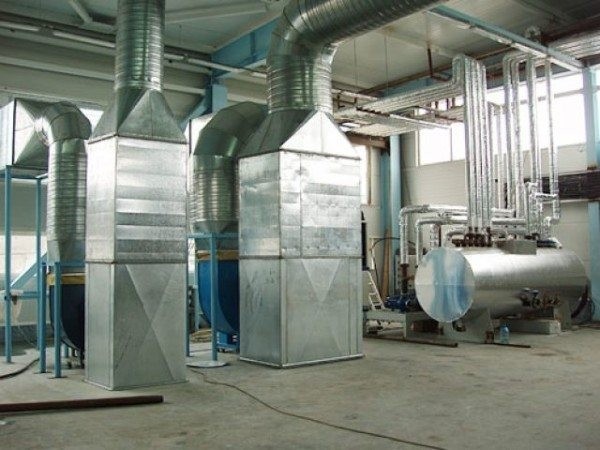

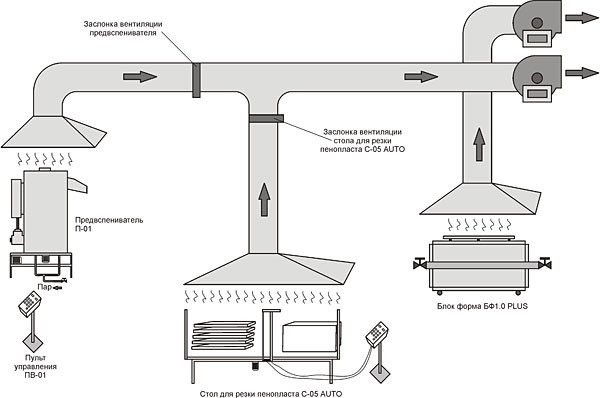

Вытяжка от станков, вырабатывающих токсины

• Отработанный воздух выбрасывается в атмосферу, пройдя перед этим очистку от пылевых частиц. Также ряд технологических циклов предусматривает предварительную дегазацию, т.е. удаление токсичных примесей.

Конечно же, на разных предприятиях используется разная промышленная вентиляция: ее виды отличаются друг от друга довольно сильно, но общая схема обычно сохраняется неизменной.

Приток и вытяжка в жилом доме

Поступление воздуха в дом

Воздухообмен квартиры или частного дома кардинально отличается от системы проветривания цеха или склада. Как правило, за основу берется естественная вентиляция, и только в некоторых местах монтируются приборы, стимулирующие движение воздушных масс.

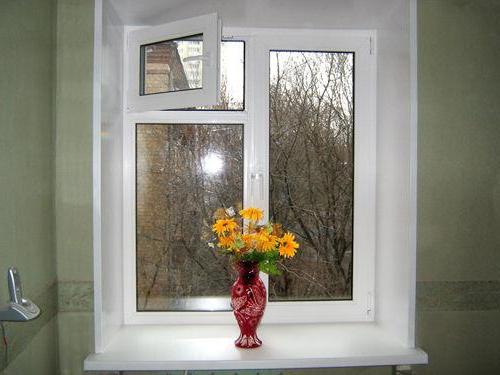

Открытая форточка – залог эффективного проветривания

Для работы всей системы крайне важно соблюдение баланса между притоком и вытяжкой.

Поступление кислорода обычно обеспечивается  такими элементами:

• Окна, форточки и двери – наиболее распространенные приспособления для проветривания. Очень важно не забывать регулярно открывать их, поскольку именно это предусматривается при проектировке большинства жилых домов.
• Продухи –  вентиляционные отверстия в нижней части фундамента или в цоколе. Отвечают за поступление воздуха в подпольное пространство, обеспечивают вентиляцию (а параллельно с этим и осушение) подвала или погреба.
• Приточные клапаны. Приобрели популярность одновременно с распространением металлопластиковых окон, установка которых практически прекращает естественную инфильтрацию наружного воздуха. Монтируются либо на окно, либо в толщу стены, нормализуют приток воздушных масс в жилое помещение.

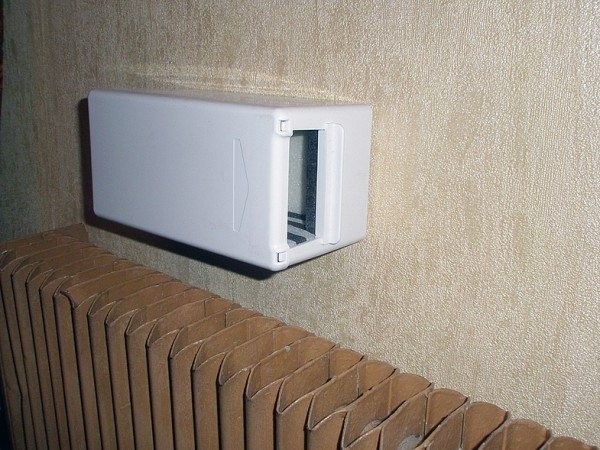

Приточный клапан, обеспечивающий естественную аэрацию

Обратите внимание! Принудительно нагнетание воздуха в жилую квартиру требуется крайне редко. Для этой цели обычно используются стеновые клапаны со встроенными вентиляторами.

Выведение отработанного воздуха

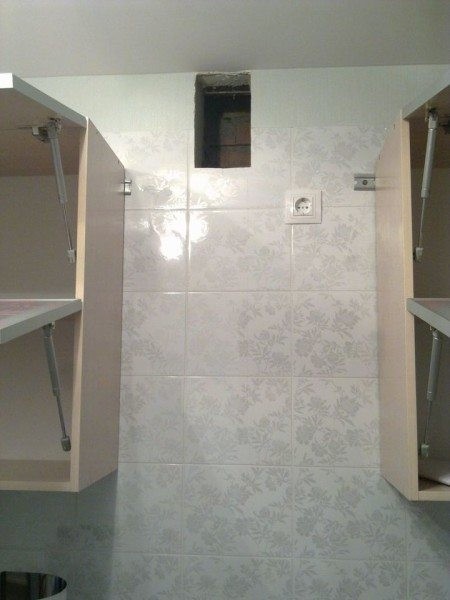

Вход в вентиляционную шахту (на фото) стоит закрыть решеткой

Для формирования благоприятного микроклимата не менее важно и воздухоотведение:

• Как правило, основная масса углекислого газа удаляется из помещения через вентиляционные каналы (душники в ванной или кухне). Чтобы этот механизм работал, каналы нужно периодически чистить от загрязнений.

Обратите внимание! В частном доме это можно делать и своими руками, а вот в квартиру придется вызывать специалистов, поскольку доступ к воздушным шахтам есть только на крыше или техническом этаже.

• Для повышения эффективности можно установить элементы принудительной вытяжки. С этой целью на входе в канал размещаем обычный осевой вентилятор, который включаем по мере необходимости. Чаще всего такие вентиляторы используются в санузлах для удаления неприятного запаха и снижения уровня влажности.
• Не стоит забывать и о местных вытяжках. Они, кстати, бываю не только кухонными: втягивающий купол с внутренним двигателем можно разместить и в мастерской. Тогда работа с химическими растворителями, красками, а также с большим количеством пыли будет более комфортной и безопасной.

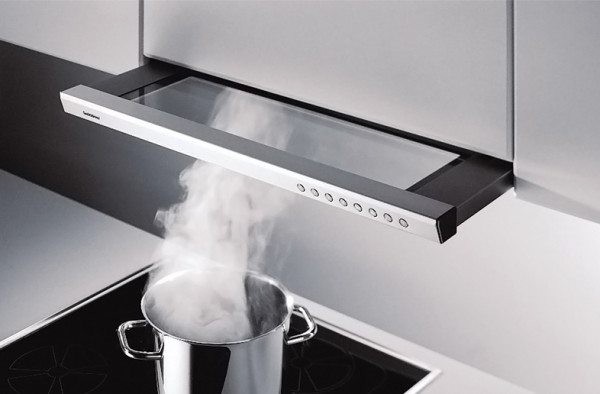

работа кухонной вытяжки

Здесь, конечно же, стоит помнить, что даже самая мощная вытяжка не сможет устранить проблему воздухообмена при заблокированном притоке, потому решать эту задачу нужно в комплексе.

Заключение

Описанные выше виды систем вентиляции и их отдельные элементы необходимо монтировать  в строгом соответствии с требованиями обстановки: так, там, где хватает естественной аэрации, монтаж систем принудительного воздухообмена будет лишь ненужной тратой средств и сил. Конечно, у этой темы есть множество нюансов, потому для более полного ознакомления стоит просмотреть еще и видео в этой статье.
