Самодельный компактный ветрогенератор для подзарядки мобильного телефона и гаджетов.

Приветствую любителей самоделок! Думаю, многим из вас приходилось испытывать неудобства, связанные с перебоями электроэнергии в селе или на даче. Решить эту проблему можно с помощью небольшого ветрогенератора, сделать его можно своими руками практически из подручных материалов.

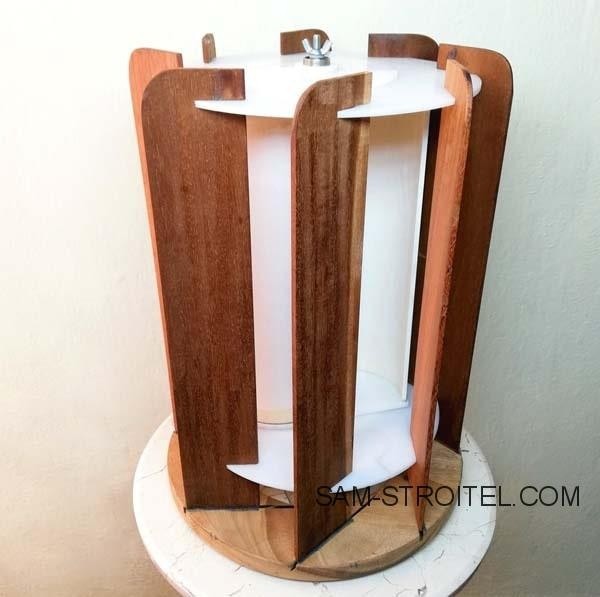

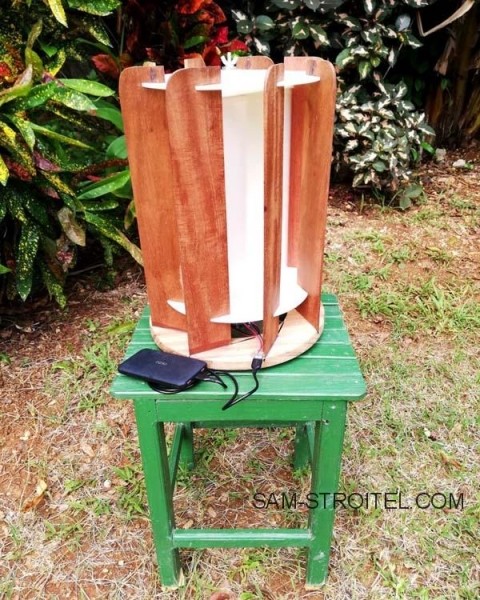

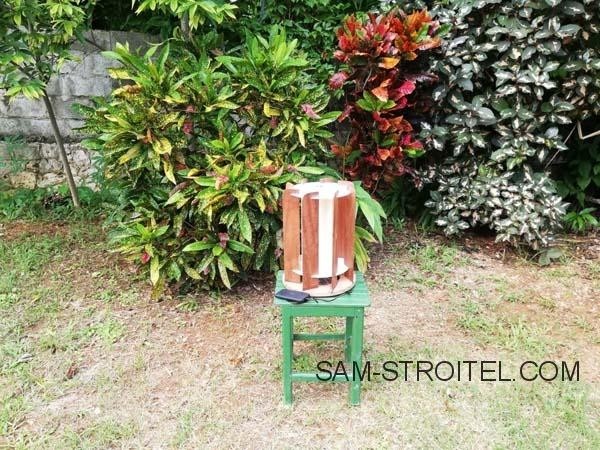

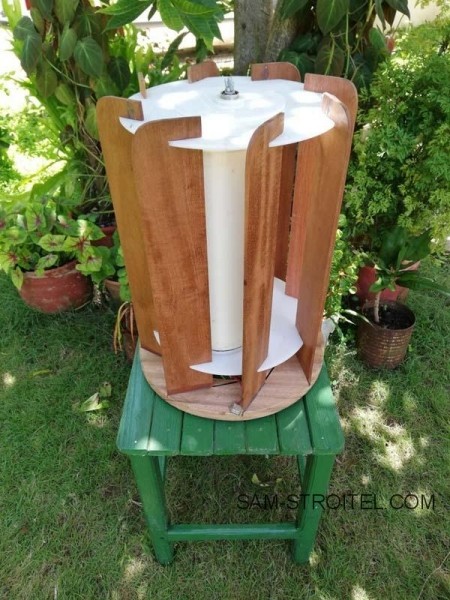

Как видно на фото, это вертикальный самодельный ветрогенератор с турбиной и направляющими лопастями, для его работы достаточно небольшого потока ветра.

Материалы изготовления ветрогенератора

Содержание статьи:

Для изготовления корпуса, автор, использовал 8 деревянных реек размером 40х10 см толщиной 5 мм.
Лопасти турбины изготовил из пластиковой трубы диаметром 110 мм длиной 30 см.
Также ему потребовался лист пластика толщиной 4,5 мм, круглая деревянная заготовка диаметром 32 см и толщиной 20 мм,
резьбовая шпилька М4 длиной 42 см,
крепеж (винты, болты и гайки),
четыре подшипника 608RS.
шаговый двигатель от принтера,
два выпрямительных моста,
разъём USB,
конденсатор,
линейный регулятор LV7805,
пара кабелей для электрических соединений (примерно 30см).

Из инструментов автору понадобилась болгарка, мультиметр, станок ЧПУ, рожковые ключи на 10 и ещё кое-что по мелочи (в процессе описания они будут упоминаться).

Процесс изготовления ветрогенератора

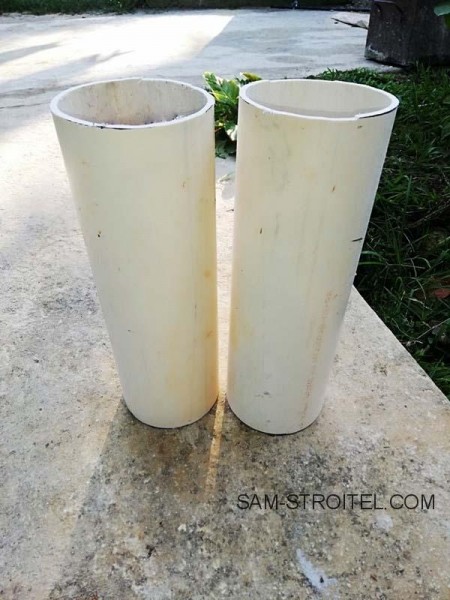

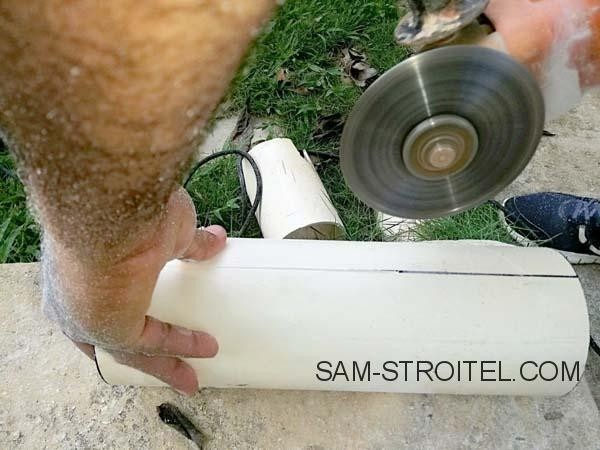

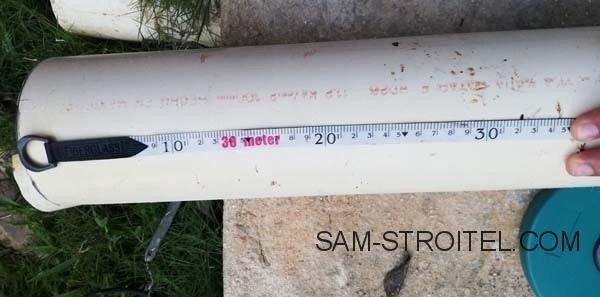

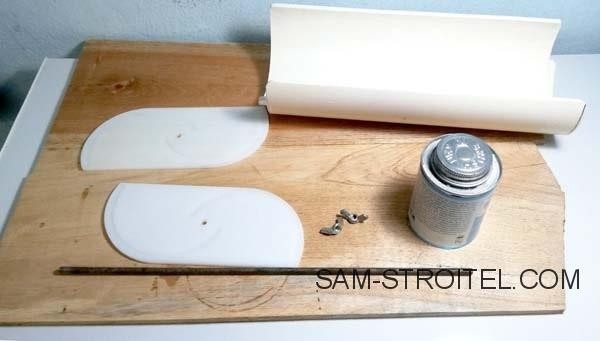

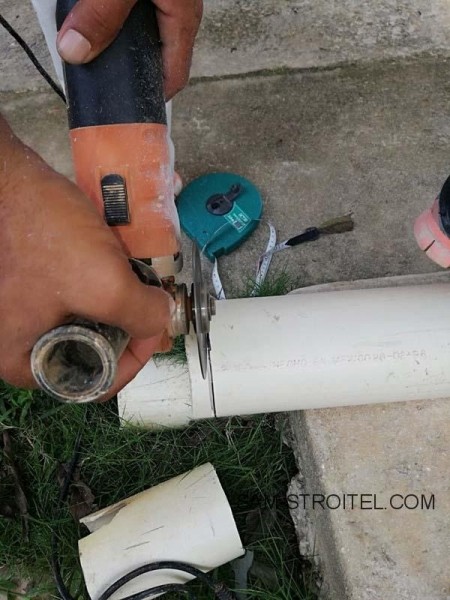

Сначала автор подготовил лопасти турбины. Разметил отрезок пластиковой трубы и обрезал её болгаркой на длину 30 см.

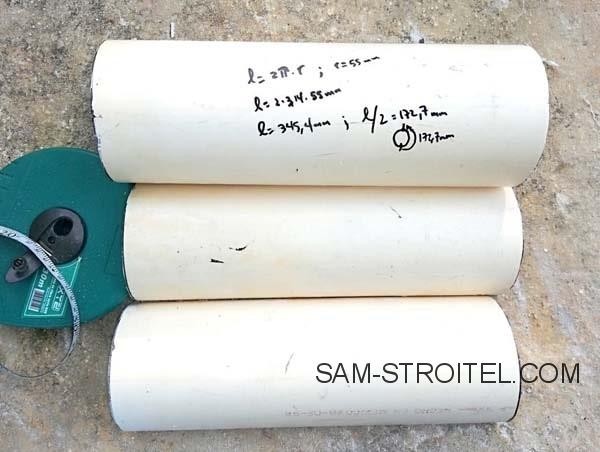

Затем снова выполнил разметку по телу, и распили по длине на две одинаковые части. Кромки необходимо обработать наждачной бумагой.

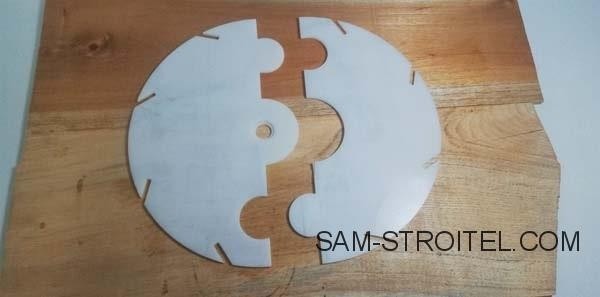

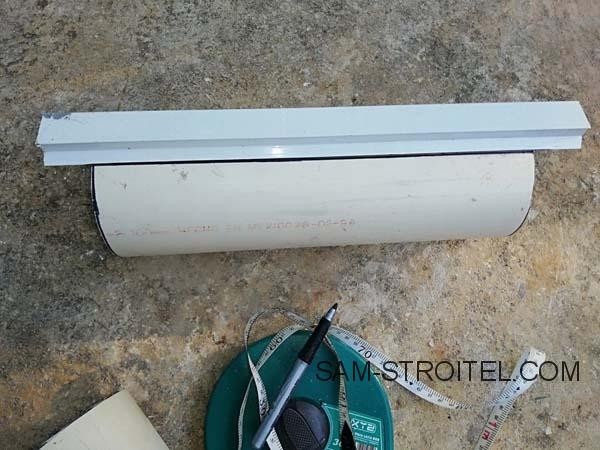

На этом этапе, автор вырезал из пластикового листа на ЧПУ детали для соединения лопастей. Как видно они имеют несложную форму, так что здесь вполне можно обойтись лобзиком.

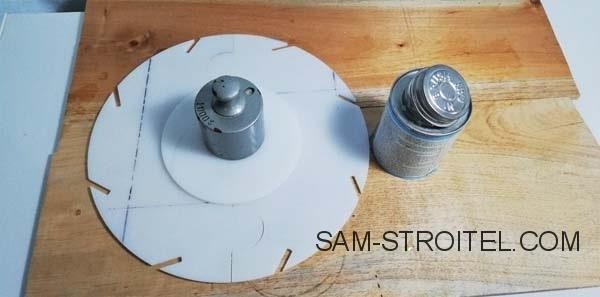

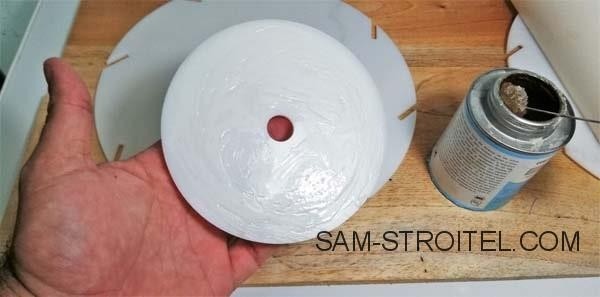

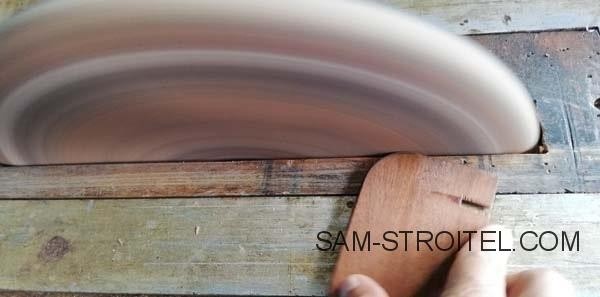

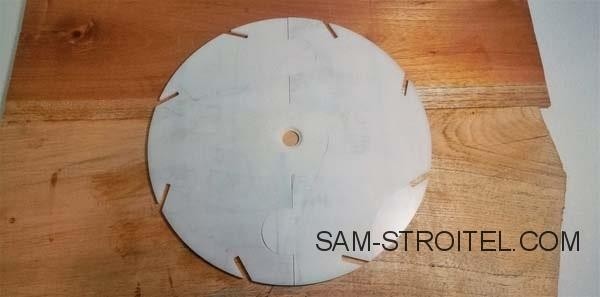

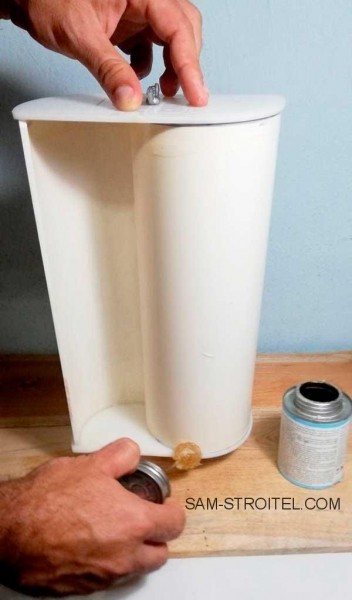

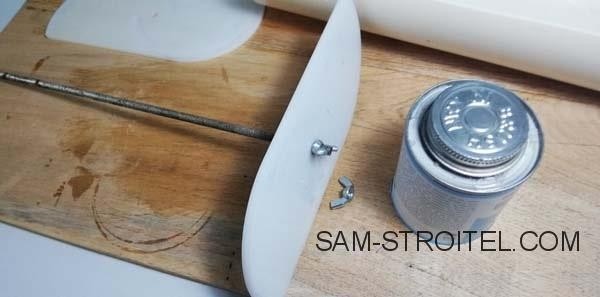

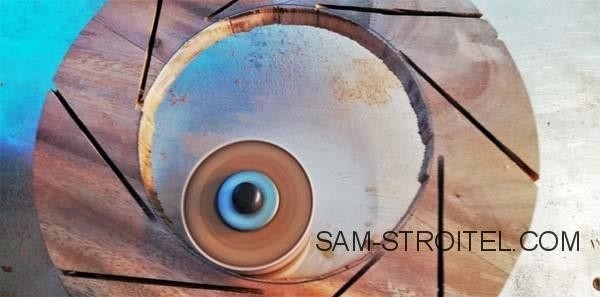

Так же он вырезал две пластиковые базы состоящие из двух половинок. Между ними будут установлены лопасти, так же к ним будут крепиться деревянные планки корпуса. Лопасти стянул шпилькой. Дополнительно из пластика были вырезаны два диска. Каждый он приклеил к базам. В центральных отверстиях этих деталей установлены подшипник. Так же подготовил деревянный диск. Вырезал в нем отверстие диаметром 19, а по внешнему периметру выполнил по касательной запили под лопасти. В последних так же были вырезаны пазы.

Сборка турбины.

Изготовление корпуса и направляющих лопастей.

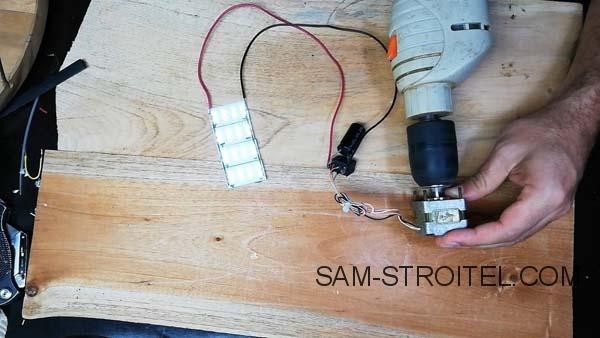

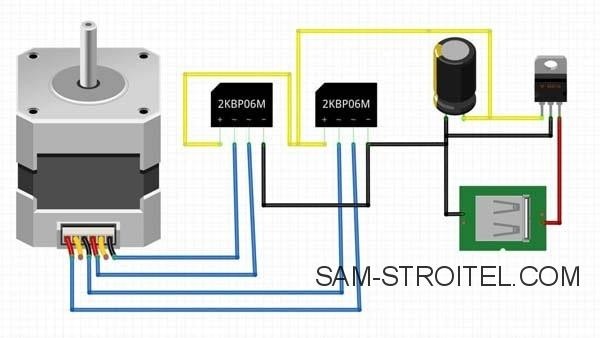

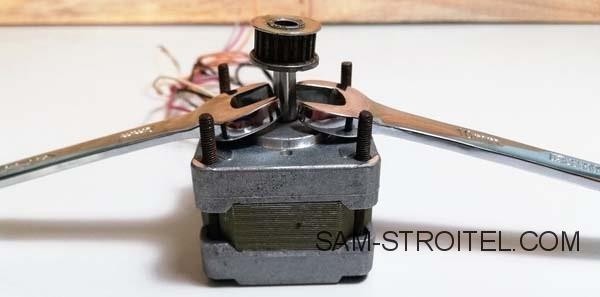

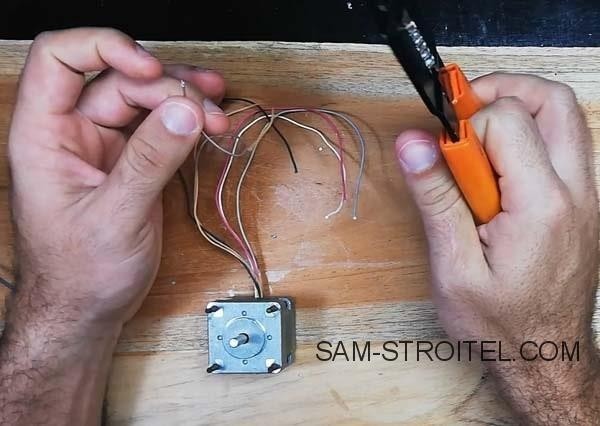

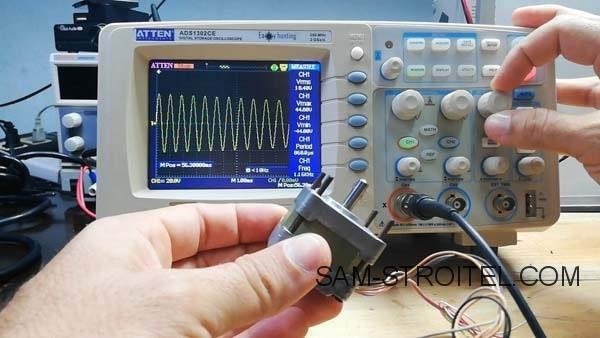

Здесь показана схема соединения элементов электроники. В принципе всё понятно, ничего сложного. После подготовки схемы, приступил к сборке цепи. Шаговый двигатель автор позаимствовал от старого принтера и на его оси был шкив, эту деталь пришлось снять.

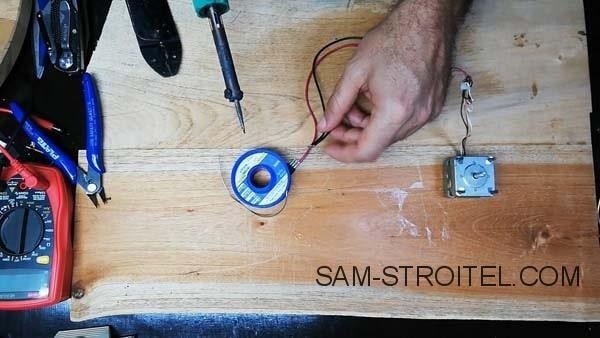

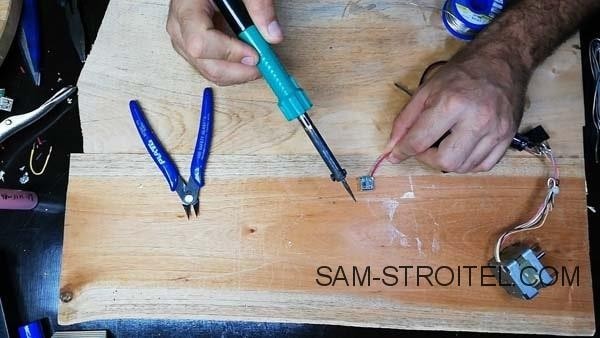

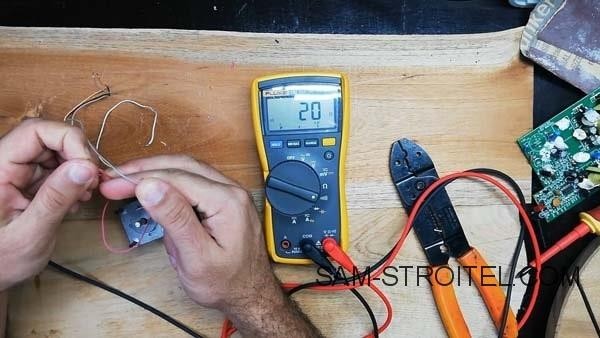

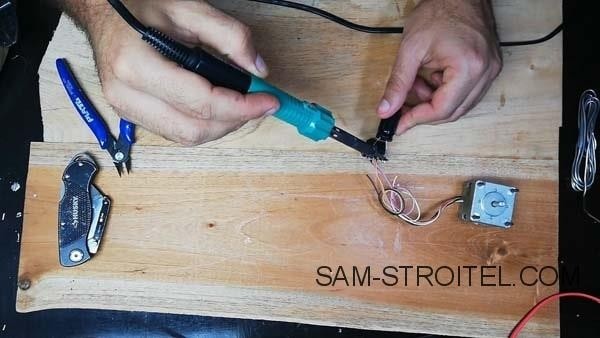

Далее следует пайка проводов согласно схеме.

Все элементы цепи собраны, теперь их нужно закрепить на турбине.

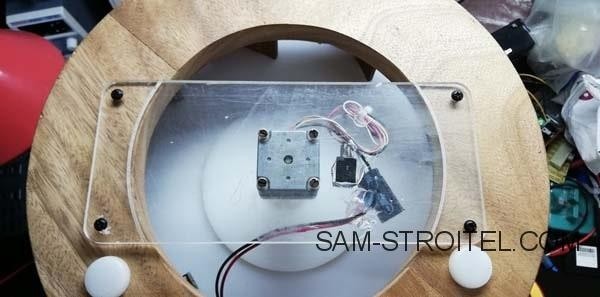

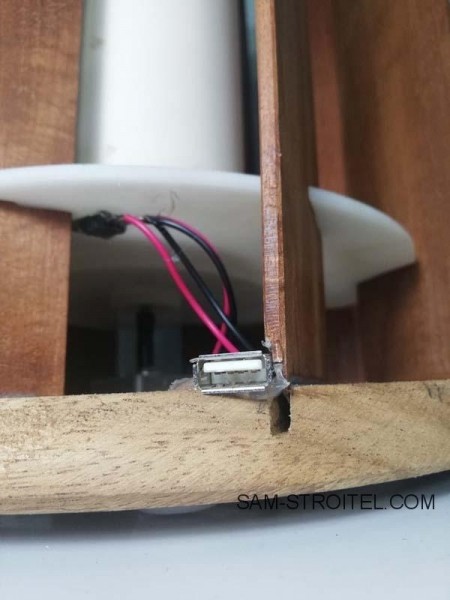

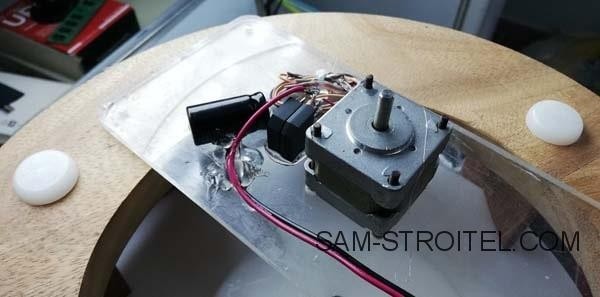

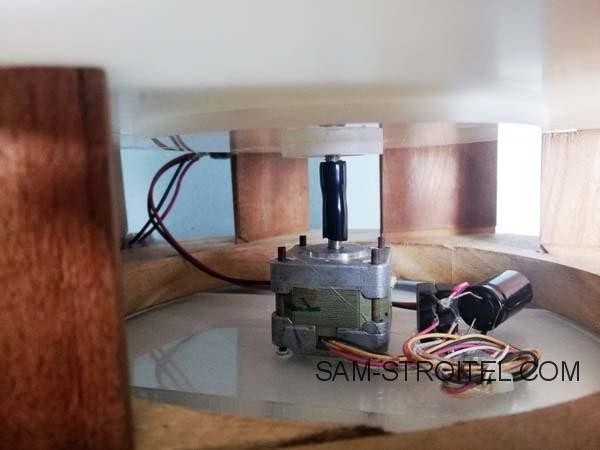

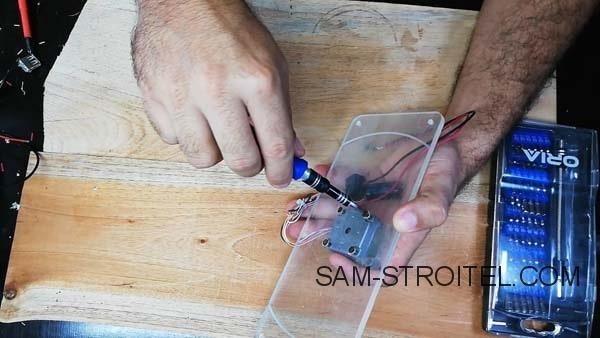

Сначала прикрепил двигатель к уже подготовленному отрезку оргстекла — основанию. Затем эту площадку автор прикрутил к деревянному диску снизу. Ось двигателя соединил с концом шпильки отрезком пластикового шланга необходимого диаметра (соединение должно быть плотным). Термопистолетом зафиксировал разъём USB.
