Ветрогенератор своими руками

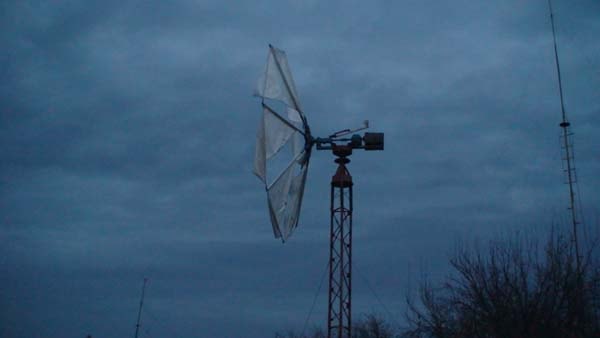

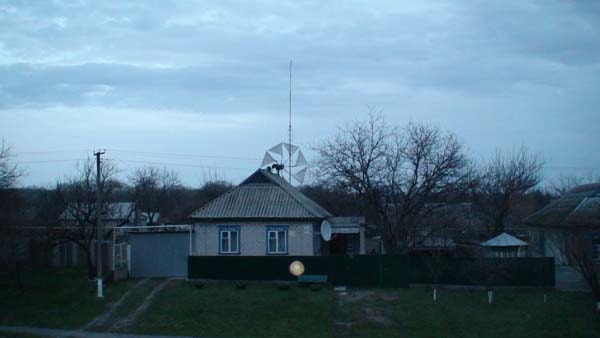

Самодельный парусный ветрогенератор сделанный Виталием Бондарем, своими руками: фото самоделки и описание.

.

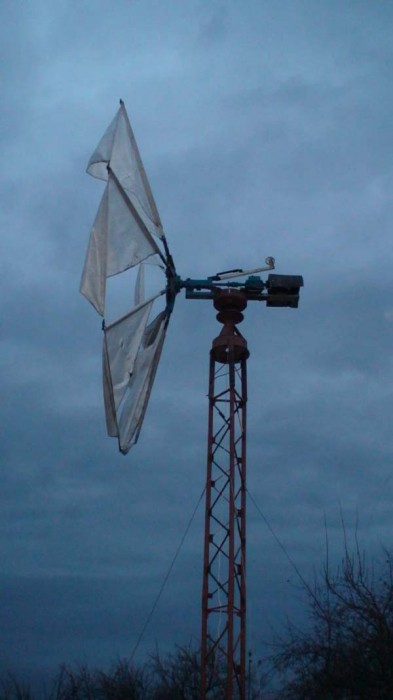

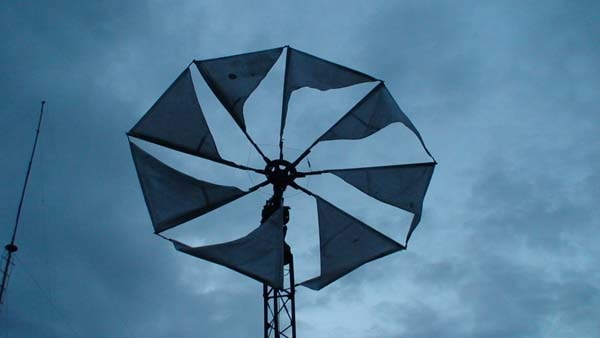

Умелец построил самодельный ветрогенератор мощностью до 4 кВт*ч, на фото показаны основные этапы постройки самоделки.

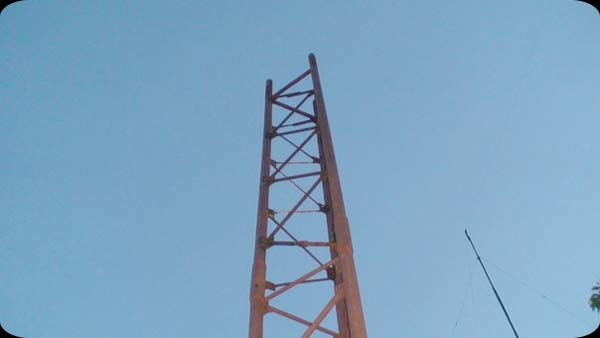

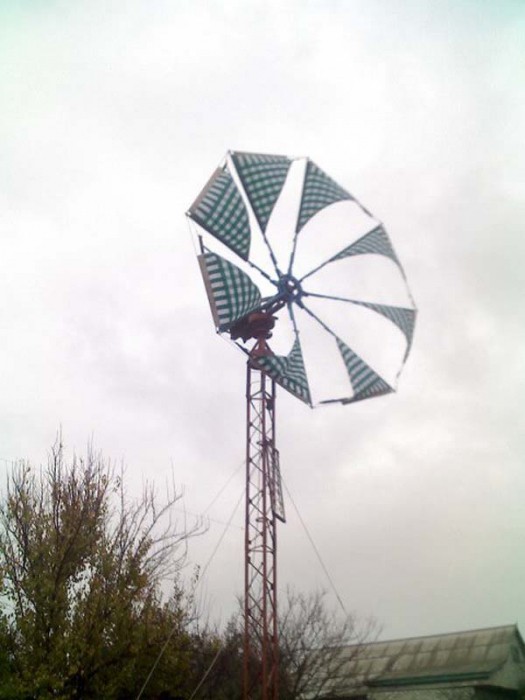

Под ветрогенератор изготовлена ферменная мачта.

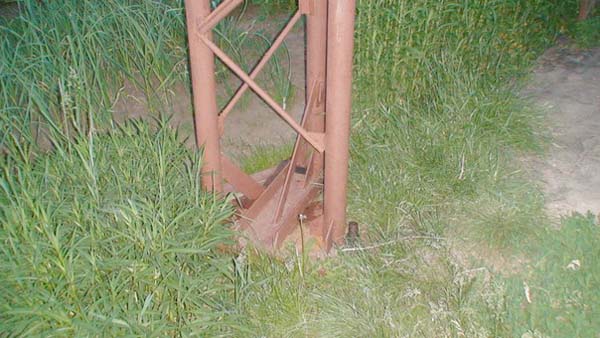

Мачта установлена на фундамент.

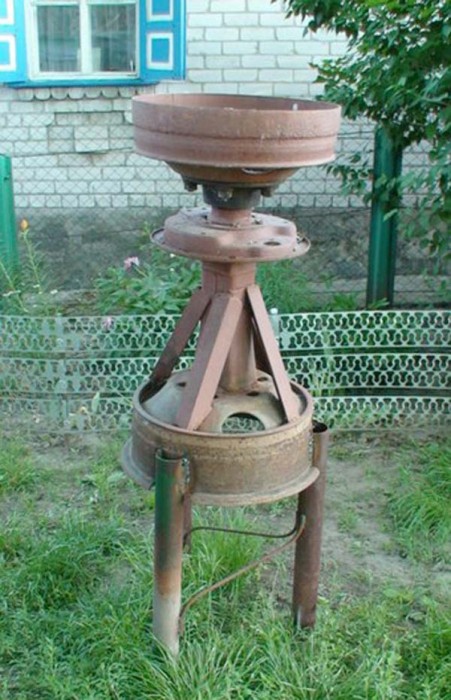

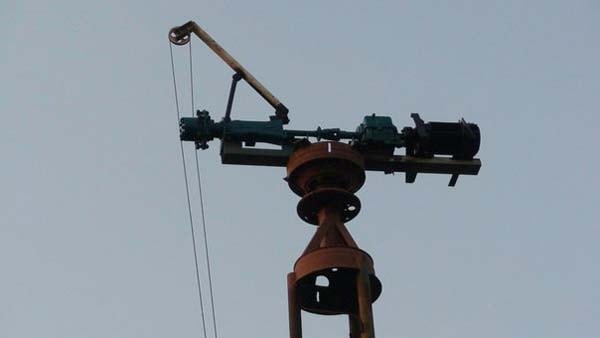

Поворотная ось ветрогенератора, сделана из автомобильного моста и колесных дисков. Вес конструкции около — 150 кг.

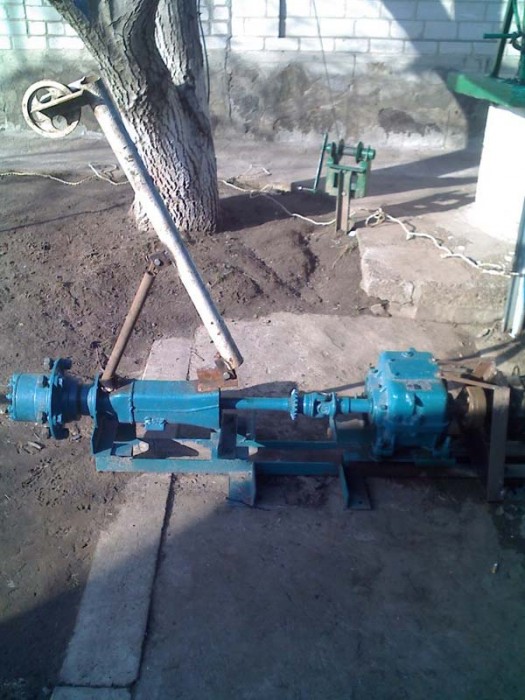

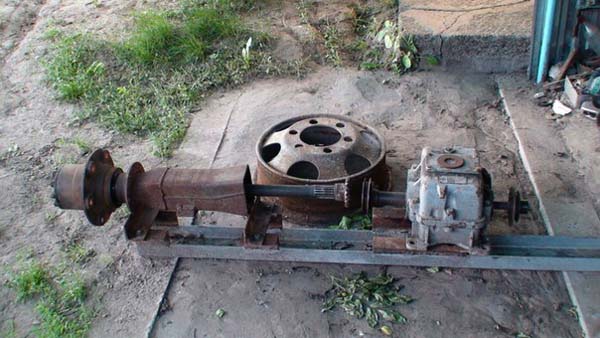

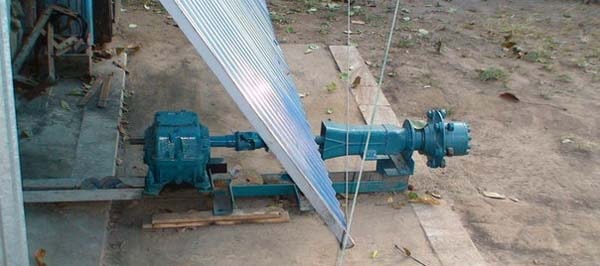

Примерка деталей, узлы привода от ветроколеса через редуктор к генератору, в качестве генератора будет использован щёточный электродвигатель постоянного тока.

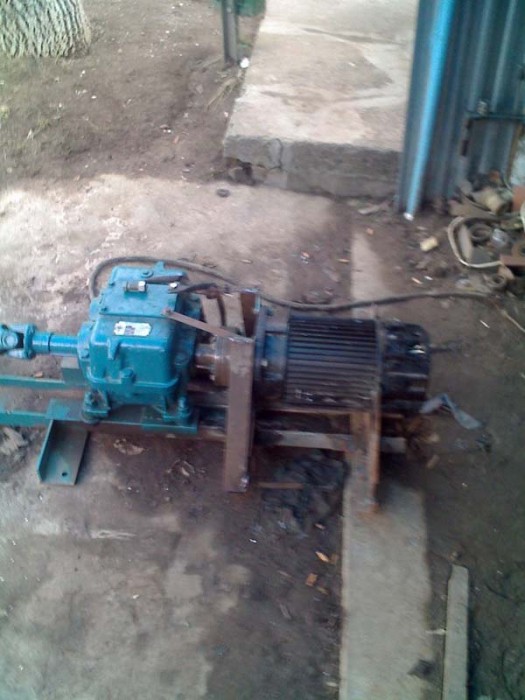

В качестве генератора использован двигатель постоянного тока на щетках и магнитах 48 вольт 500 оборотов -30 А, вес двигателя 55 килограмм.

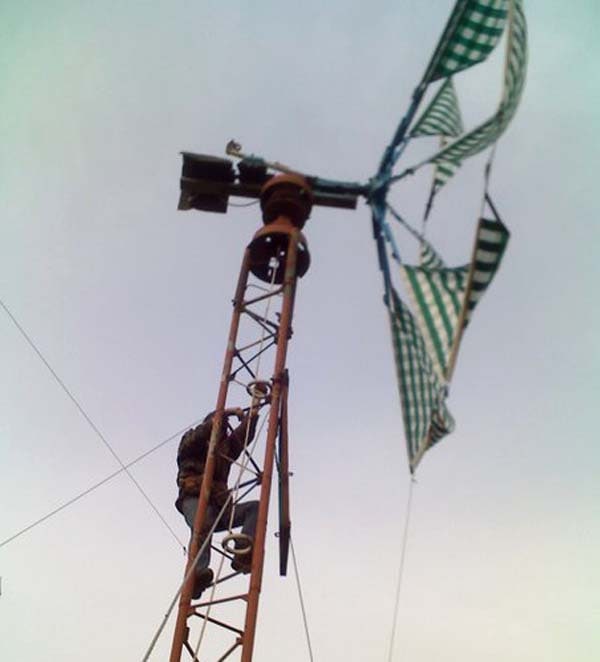

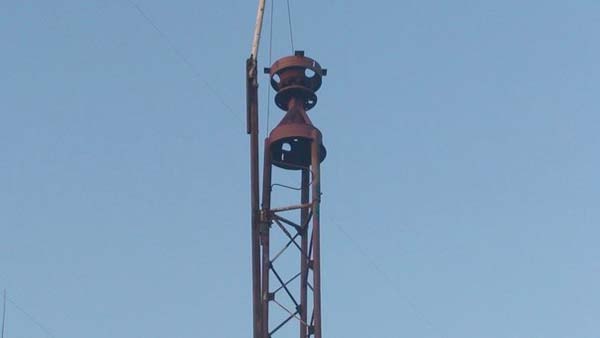

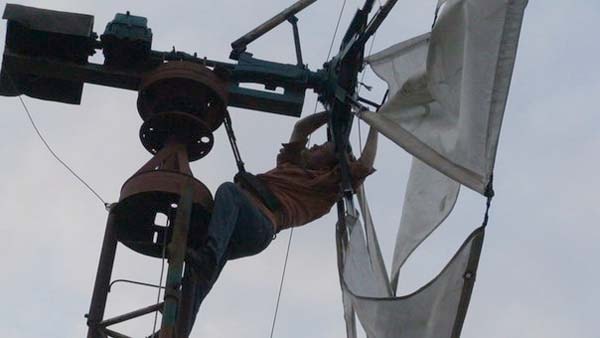

На мачту поднимаем детали с помощью лебёдки.

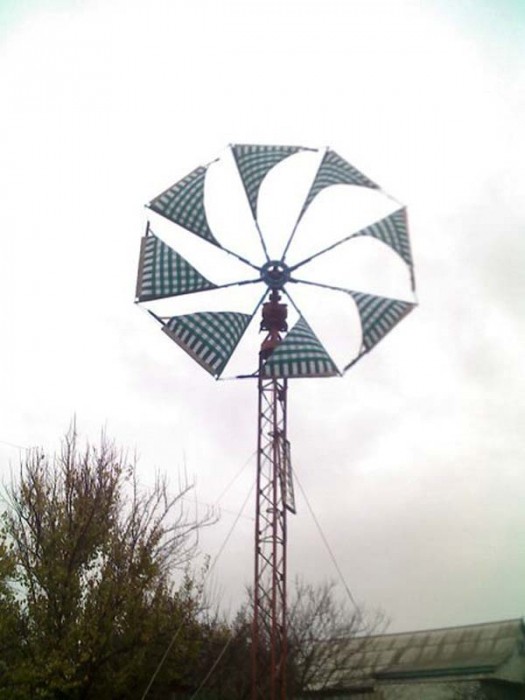

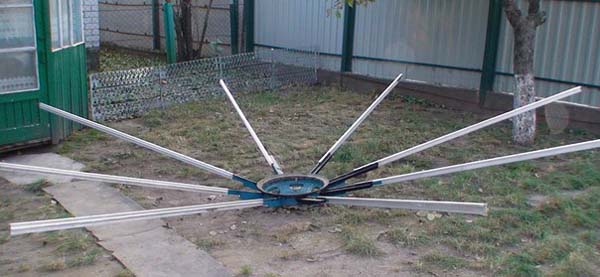

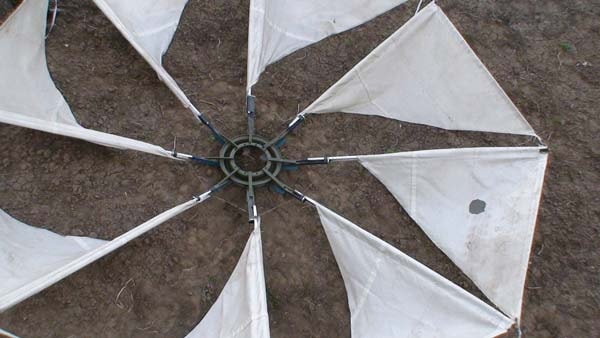

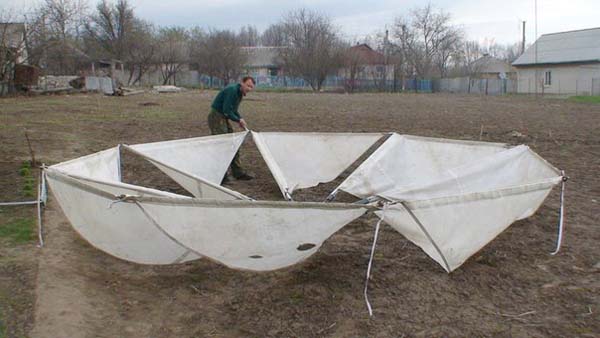

Сборка ветроколеса.

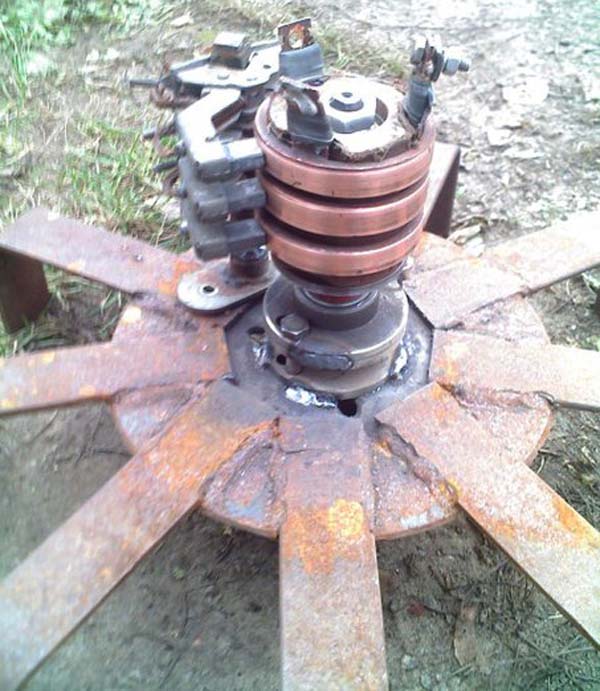

На фото: щеточный узел.

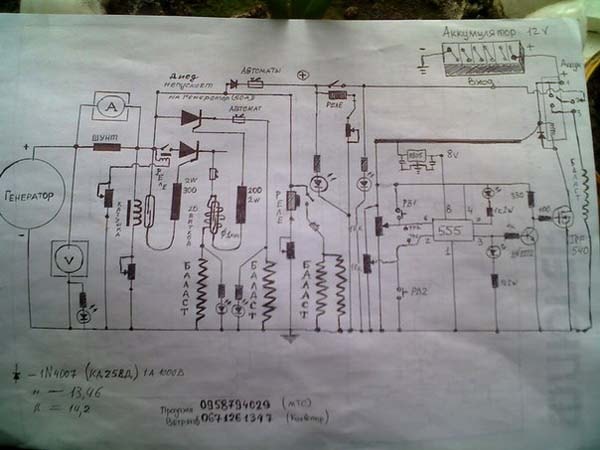

На рисунке: электрическая схема балластного регулятора.

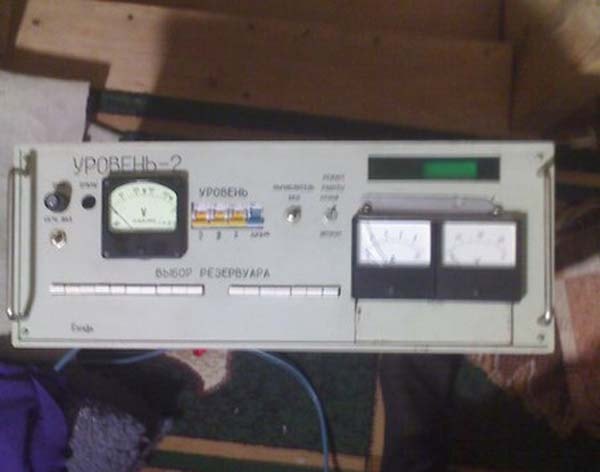

Изготовлен самодельный контроллер зарядки и отбора мощности.

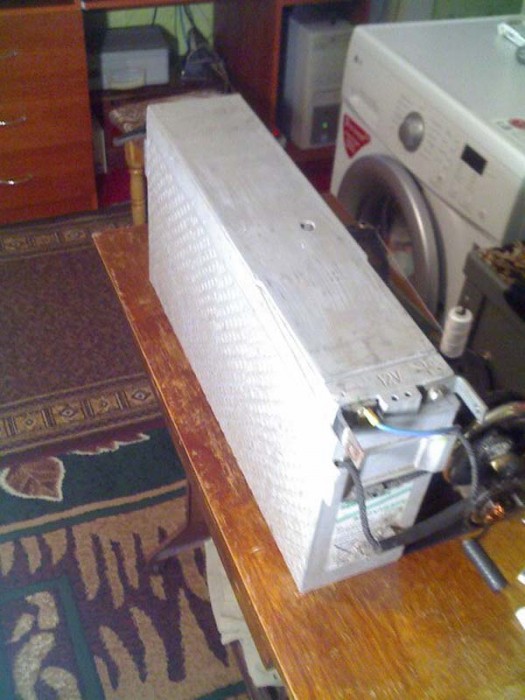

Аккумулятор 12V.

Ветрогенератор строился как экспериментальный образец, использую его совместно с аккумулятором 12 V 155 А. На данный момент от этого ветрогенератора питаю телевизор, ноутбук, радио, зарядки для телефонов и прочее. Пока хочу вместо обычного инвертора 12/220 вольт сделать преобразователь, катушку Тесла для передачи энергии без проводов, в общем все для экспериментов.

Автор самоделки: Виталий Бондарь.
